绘制螺栓图纸是一件繁琐的工作，需要我们对螺栓的连接方式有深入的了解，今天灵爱小编就和大家一起学习简单易学的螺栓绘制方法。

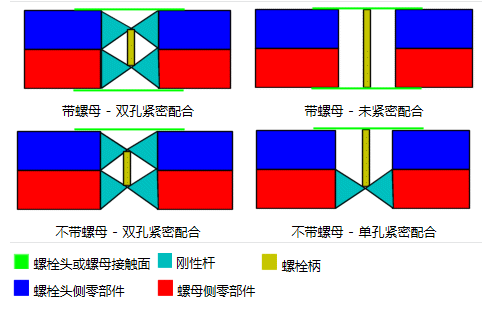

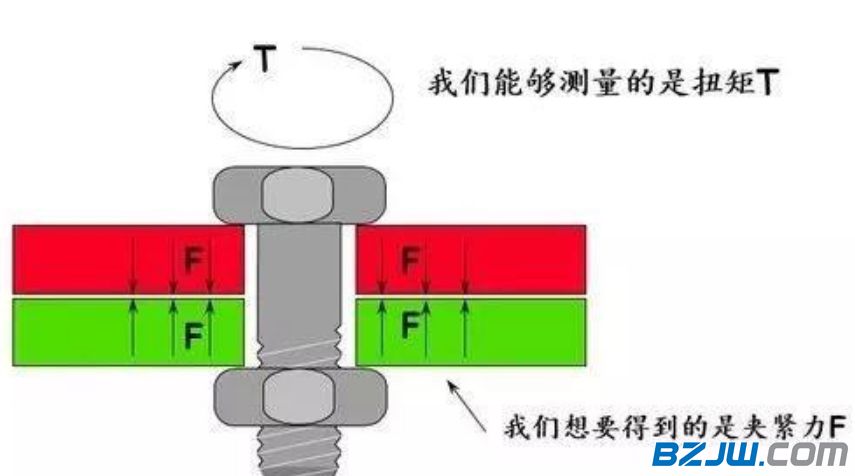

螺栓连接通常由螺栓、垫圈和螺母三部分组成。这种连接只需要在两个被连接零件上钻孔，将螺栓穿过孔，套上垫圈，拧紧螺母即可实现连接。这种连接主要用于两个零件连接厚度不大，但受力较大，需要经常装拆的场合。
螺栓一般采用比例画法绘制，即以螺栓上螺纹的公称直径（大径d）为依据，其余部分的结构尺寸均按与公称直径一定的比例关系绘制。
应遵循以下基本规则：
1）在两零件接触面上画一条线，在非接触面上画两条线；
2）当两个部件相邻时，不同部件的剖面线应方向相反，或方向相同但间隔不同；
3)对于紧固件和实体零件（如螺钉、螺栓、螺母、垫圈、键、销、球和轴等），如果剖切平面通过它们的基准轴，则这些零件不需剖切，仍可画出外形，必要时可采用局部剖切。
确定螺栓公称长度L时，应查阅垫圈、螺母表，求出h、mmax，并加上被连接件厚度，经计算后选取。如上图所示，螺栓长度为：L=δ1+δ2+h+mmax+a钢结构螺栓画法，其中a为螺栓从螺母伸出的长度。计算出上式中的数值后，在相应螺栓标准规定的长度系列中选择合适的L值。
具体步骤：
1. 首先画出螺栓的顶部。螺栓的底部是六边形。从正面看，你可以看到两条线
2、螺栓顶部需做成圆角，实际使用的螺栓大多都是圆弧形的。
3、然后画出螺栓的螺杆，长度可根据实际需要设计。
4、接下来就是画螺栓的螺纹，由于逐个画螺纹比较麻烦钢结构螺栓画法，所以机械制图简化了螺纹的画法，用粗、细的实线来表示。
5.然后画出螺栓的左视图，即从左到右的视图，这样就可以看到螺栓的顶部。
6.然后标记螺栓尺寸。
以上就是零爱小编分享的螺栓图纸绘制方法，欢迎关注零爱，每天分享不同的产品知识。
