钢结构安装技术要点
(1) 定位测量
根据设计数据，重新测量基础的水平标高、轴线和柱距。在基础顶面上标出垂直轴线和水平轴线的交叉线，作为安装立柱的定位基准。

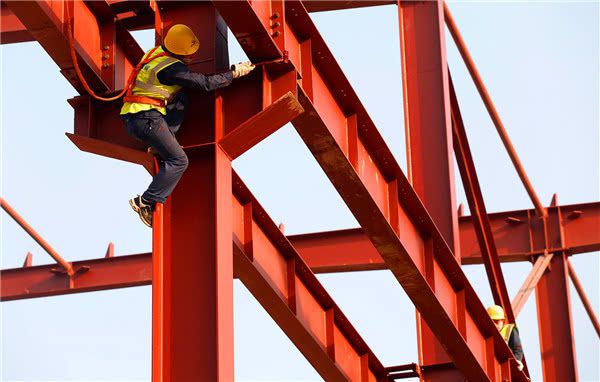

(2)立柱安装
为消除柱长制造误差对柱标高的影响，吊装前，从牛腿上平面向下测量1m作为与理论标高的截面，并作明显标记，作为标高。调整柱标高的基准。在立柱底板的上表面，标出通过立柱中心的垂直轴线和水平轴线的交叉线，作为立柱安装定位的参考。安装时，应使立柱与基础上的十字线重合。首先根据立柱上理论标高的标记，用水平仪校正立柱标高。然后用垫片垫牢并拧紧地脚螺钉。然后用两个经纬仪从两个轴上校正立柱的垂直度。满足要求后，用双螺母拧紧螺栓。对于结构不稳定的单柱，可通过增设风索的方式采取临时防护措施。对于设计有柱间支撑的柱子，可以安装柱间支撑，以增强结构稳定性。
(3)吊车梁安装
吊车梁安装前应进行检查，待变形不超过极限后方可安装。吊车梁单件吊装就位后，应及时用螺栓与牛腿连接，梁上沿与柱之间的连接板应连接。使用水平仪和振动器进行对齐和调整。满足要求后，拧紧螺栓。
(4)顶梁安装
屋顶梁的构件在地面组装之前应进行检查。当构件变形不超过极限，高强螺栓连接的摩擦面无泥沙等杂物，并确认摩擦面平整、干燥时，即可在地面上进行组装。组装时采用无油枕木对部件进行缓冲，并在部件两侧使用木条以增强稳定性。屋顶梁与两根柱子之间的空间组装成一个整体。单元组装后，应检查：①梁的直线度； ②与其他构件（如立柱）连接的螺栓孔间距尺寸。调整检查符合要求后，拧紧高强度螺栓。
(5)配件安装

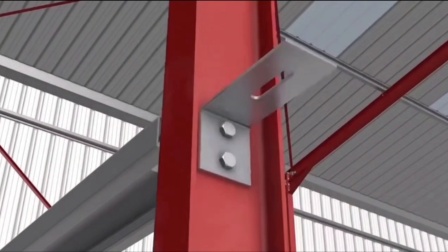

屋顶檩条和墙檩条同时安装。安装檩条前应检查构件变形情况。若超过限度，应进行处理钢结构墙面檩条调平，清除构件表面的油污、沉积物等。几根檩条作为一组吊在一起。一跨安装完毕后，检查檩条坡度。檩条的直线度要求控制在允许偏差范围内，否则需要使用连接螺栓进行调整（必要时加垫片）。
(6)复检调整
吊装完成后，所有构件必须按照设计要求进行严格的重新检验和调整，确保施工符合标准。
高强度螺栓安装流程
高强度螺栓应能自由穿入孔内，不得强行敲击或气切扩大孔。高强度螺栓使用带计数器的电动扳手从中心向外（至部件）拧紧，分为初拧和终拧。初始拧紧扭矩应为最终拧紧扭矩的50%。最终拧紧扭矩计算如下：
TC=KPCd,
PC=P+ΔP
TC——最终拧紧扭矩（N2m）
P————高强螺栓设计预紧力（kN）
ΔP——预张力损失值（kN），取0.1P
d——高强度螺栓螺纹直径（mm）
K——扭矩系数，取0.10~0.15
最终拧紧后 1 小时和 24 小时内检查螺栓扭矩。如果螺栓扭矩在理论扭矩值的±10%以内，则视为合格。
高强螺栓接触面间隙小于1.0mm时，无需加工；如果在1.0～3.0mm范围内，可将较高的一侧磨成1：10的斜面钢结构墙面檩条调平，磨削方向与应力方向垂直；大于3.0mm可加垫处理。
其他安装技术
1、色板安装
堆放区垫有枕木，覆盖塑料布，色板按规格堆放并贴标签。使用吊车卸料，并使用专用彩板吊具，防止表面油漆损坏和彩板变形。
2. 屋顶安装
在安装屋顶板之前，在檩条上设置走道。吊装过程中不得损坏面板的形状。
(1)屋面板安装：
▲ 用一山墙到另一山墙的拉线确定檐口控制基线，每隔12m设置一根控制网线；
▲确定安装方向后，将山墙侧封板安装固定，然后将第一块安装到位，并用自攻螺钉将其紧固在檩条上。确保它垂直于檩条。
(2)脊塞、脊板的安装：
▲ 定位第一块屋脊板起始基准线，确定屋脊塞安装控制线及屋脊塞两侧沿安装方向； ▲安装屋脊插板。堵头板与压型板接触处涂防水胶，然后安装定位并用铆钉固定，使防水胶密封紧固件，防止渗漏，后续堵头依次安装；
▲在起始基线和控制线上安装第一块脊板。在屋脊板上测量并标记弯曲防水罩的定位板。用剪刀剪断屋脊板。用规定的铆钉将屋脊板固定在型材上。用防水胶密封固定件，并按标记的弯曲处弯曲。定位线弯曲水障；
▲在第一块压型板上测量第一块压型板的搭接定位线，在板的搭接部分涂上防水胶，安装第二块脊板调整定位，在第二块板上测量弯曲处剪掉定位线用剪刀将挡水板剪开，用铆钉将第二块固定在压型板上，用防水胶密封固定，按照折弯线定位并折弯挡水板。使用上面的方法一步步安装即可。
(3)防水板、角板的安装：
▲放出第一块起始基准线，并沿安装方向确定板两侧的控制线；
▲安装第一片，根据基线和控制线安装第二片，调整定位，固定在固定板上，用防水胶密封固定，防止渗漏；
▲在第一块板上测量并标记第二块板与第一块板的重叠定位线。在板材重叠部分涂上防水胶。安装第二块板以调整位置。固定紧固件并涂防水胶。按顺序密封并安装第二块及后续面板。
3、灯带安装
采光条的安装是屋顶防水的关键部分。在采光条的复合面上放置铝门框，将10mm厚的无色太阳能电池板直接放置在铝门框上，中间加防水条，用防水自攻螺丝固定在门框上部采光条，两侧涂防水密封胶。灯带长度应为3m或6m。采光条纵向重叠处，下方放置檩条支架。搭接处，下方设置垫板，上方加盖板。全部用防水密封胶与灯条粘合，然后防水。用自攻螺钉紧固，保证灯带的防水效果和抗风能力。
4.墙板安装
检查墙檩条的垂直度。如果不够垂直，可使用临时支撑将檩条调平，并在安装墙板后将其拆除。设置活动脚手架，使用专用吊装绳索将墙板吊装至安装位置。墙壁由波纹板组装而成。首先安装砖墙上的防水板。安装第一块墙板前，应在墙梁上放线，以保证墙板波纹线的垂直度。第二块墙板必须扣在第一块墙板的顶部并用防水自攻螺钉固定，盖上防水帽，然后依次安装。所有自攻螺钉均要求水平和垂直。
