民用钢桁架也是简支体系，一端铰接，另一端在两侧塔架上滑动。因此，滑动端位移的确定是一个重点，体现在两塔相对变形上。计算塔架相应楼层的弹塑性层间位移。对于多层均匀框架结构和单层厂房，可采用[自抗规范5.5.4]中弹塑性位移的简化计算方法；对于高层/超高层建筑，需采用推覆、弹塑性时程分析等方法计算弹塑性层间位移。最不利情况：左、右塔振型不同，如左塔向左移动100mm，右塔向右移动100mm，要完全覆盖这个相对变形，需要在牛腿一侧移动200mm。
由于民用钢桁架自重远大于工业钢桁架（采用重型混凝土楼板），其地震力是一个值得关注的问题。水平地震力全部由铰接端承担。设计中存在一个误区：只考虑钢桁架一半的质量来计算地震力，对铰接端进行设计。正确的做法是：永久活荷载按一半质量计算，地震力计算时应将整体质量纳入，即把另一半质量作为附加质量，这也是符合实际情况的。地震力由铰接端承担，所以计入整体质量，竖向荷载分别由铰接端和滑动支座承担。
2. 结构布局
当钢桁架不少于一层时，将滑动端直接搭在牛腿上，只用一个牛腿来承受桁架的垂直力。虽然力会比较大，但是由于没有水平力，所以牛腿一般都可以计算，力的作用高度和传递路径也减少了。与将各层桁架的垂直力分别传递到各层的牛腿上（每层都要设置牛腿）相比，虽然均匀分布后牛腿上受力会比较小，但是施工时会很麻烦。一般通廊都是整体组装吊装，特别是每层的桁架要刚好接触到每层的牛腿。施工要求精度高，如果做不好，就可能使某一层的桁架和牛腿悬空。

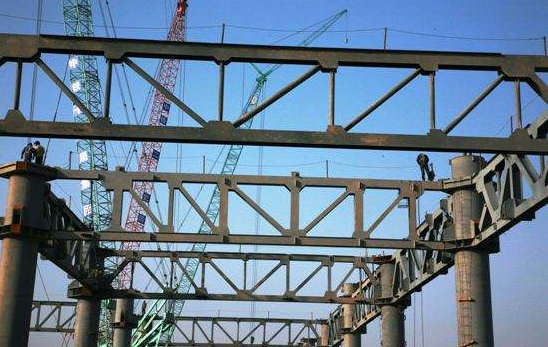

本例钢桁架共两层，高度由建筑物确定，楼面一般为组合楼面，厚度最小为120mm，最大跨度不大于3m。布置次梁（水平桁架竖腹板）时，注意净空要求。铰接边直接与塔筒钢柱连接（铰接），中间斜腹板采用斜拉杆（实心圆钢杆），截面小巧美观。直接利用楼面标高和支座处估算高度计算，后期再调整。
对于工业钢桁架来说，上弦水平桁架的水平力是通过水平支撑来传递的，而民用钢桁架一般都有楼板，因此可以通过楼板来传递水平力，当然最好设置水平支撑。
3. 垂直桁架STS建模计算
1.弦荷载计算
桁架层高4m，宽8.8m，实际上荷载是通过竖向腹杆传递到弦杆节点的钢结构斜拉杆，而不是直接以线性荷载作用在弦杆上，这是一个简单的计算。
①楼面自重=考虑楼板自重+钢桁架自重+面层+吊顶自重，屋面略加1~1.5kN/m2。例：25*0.12+1+20*0.05+1=6，中下弦线荷载=6*8.8/2=26.4kN/m，上弦=7.5*4.4=33kN/m
②外立面恒力荷载（以幕墙为例），上下弦为半层，中弦为一层。例：幕墙取较大值2kN/m2，中弦线荷载=2*4=8kN/m，上下弦=2*2=4kN/m。
总恒载：下弦线荷载=26.4+4=30kN/m，中弦线荷载=26.4+8=34kN/m，上弦线荷载=33+4=37kN/m
③活荷载：楼面3.5kN/m2，3.5*4.4=15.4=16kN/m，无人屋顶0.5kN/m2，0.5*4.4=2.2kN/m
2. 组件布局
首先根据经验选择构件截面，钢拉杆至少应为Q345，并布置为单根拉杆。竖向腹板截面应小于弦杆，否则结构无法焊接。对于H型钢桁架，受压构件和弯曲构件必须满足S2级要求。
钢拉杆有规范【GB/T20934-2007钢拉杆】，钢拉杆强度等级有345/460/550/650，其中只有345满足20%伸长率的要求，一般主体结构采用345，不采用高强度的，部分辅助结构可以采用高强度的，减小截面尺寸。对于钢拉杆的应力等级，【JGJ257索结构技术规范5.6.1、CECS212预应力钢结构技术规范3.3.1】中有相关规定，应力等级不宜超过0.5，一般设计院做法是不超过0.4，满足高承载力、低延性。另外，这里的极限抗拉强度（断裂力）是极限抗拉强度。由于高强度钢的屈服强度不明显，因此采用极限强度来衡量。
UU型表示钢拉杆为U型，节点处焊接的耳板为单块板。OO型表示钢拉杆为O型，节点处焊接的耳板为两块板。安装时将钢拉杆插入两块耳板之间，用销轴连接。一般情况下UU型比较常用，OO型不便于安装，其他型号还有很多。在钢拉杆与耳板之间放置两块钢环板，起加固填充间隙的作用（例如耳板只有40mm厚，选用杆径90mm的UU型钢拉杆，端部U型净距为82mm，由厂家确定，然后给施工单位留10mm的安装间隙，即72mm-40mm=32mm，所以两边各有16mm的钢环板）。销轴连接好后，将钢圈板焊接到耳板上，凡能焊接的地方都焊接。
3. 约束与支撑设置
钢拉杆（销轴连接）两端必须铰接，弦杆不脱节，桁架铰接一端弦杆与塔柱铰接。其余H型钢应设置为刚接，并按[钢标准8.5.2]考虑刚接引起的二次弯矩。滑动支座设置为滑动铰接。这里的“滑动”只能滑动，不能转动，所以在杆端设置铰接钢结构斜拉杆，使支座既能“滑动”，又能“转动”。
4.计算长度
桁架计算长度应按照[钢结构标准7.4]设定。对于刚性连接的垂直腹板和弦杆，STS 可以考虑刚性连接的影响以减少计算长度。特别注意垂直腹板。如果弦杆上有楼板，则无需考虑稳定性问题。
5. 其他
1. 次梁计算
①初始截面高度为1/15~1/20L，可取450/500左右，梁宽可取200，翼缘厚度可取10，满足局部稳定的宽厚比要求。
②荷载值可按楼面荷载，恒载取6，活载取3.5。本例中为了减小楼板跨度，设置了附加次梁，因此次梁的荷载面积为2.2*8.8，其中8.8为次梁跨度。
③STS参数设置：允许挠度为1/250，型板宽厚比为S3。由于次梁两端铰接，且为静定结构，因此无需考虑其塑性承载力。
2. 连接节点
①桁架铰接端：铰接端仅采用螺栓连接腹板，不连接翼缘，螺栓根据杆件计算确定。
②销节点计算：【钢标准11.6】
（1）结构【钢标准11.6.2】
（2）耳板【钢标11.6.3】
（3）销钉【钢标准11.6.4】
6.3d3s建模计算
端部的刚架/框架虽然是单跨双层结构，但审核中可能会提到是单层结构。因此，此处需要加强和保守，增加角撑等。
7.MIDAS建模计算
midas模型可以通过3d3s导入，导入后检查截面，荷载等，一般都没问题。如图所示，第1振型扭转分量比较大，桁架两端虽然质量分布相同，但是约束不同，铰接端约束强，滑动端约束弱，导致两端刚度不对称。所以正常设计时会在1/3跨度位置增加一些角撑。
规范对桁架结构没有任何变形要求，控制正常使用的极限状态即可。
以上是我个人的理解，有问题请指正！
