1.组合网格结构的开发与应用
组合网架结构是20世纪80年代发展起来的一种新结构。 它用钢筋混凝土上弦板代替一般钢网架结构的上弦，并用钢材和钢筋混凝土的组合节点代替钢上弦节点，从而形成下部。 钢结构，上部为钢筋混凝土结构的组合网架结构。
早在20世纪60年代，墨西哥就提出了空间板结构（图1）。 它实际上是一个钢筋混凝土板，去掉了受拉混凝土以减轻结构的重量。
图1 组合网格结构形式
这种空间板的跨度仅为3m，高度为300mm，混凝土板厚度为50mm，下弦杆和腹杆采用
2、组合网格的特点、优缺点
(1)采用钢筋混凝土平板或带肋平板代替一般钢网架的上弦杆，形成钢结构与钢筋混凝土结构共同作用的组合结构。 它也是一个由板、梁、杆共同受力的系统。 力量的组合结构。
(2)一般来说，网架结构上部受压，下部受拉。 因此，组合网架结构可以充分利用受压混凝土和受拉钢材两种不同材料的强度优势。
(3)组合网格可以将结构的承载功能和围护功能合二为一。 如果屋顶采用组合式格栅，则无需安装额外的屋顶板。
(4)组合刚架刚度高，抗震性能好。 与同跨度钢格栅相比，其竖向刚度提高30%-50%。 由于整体组装后的上弦板在其自身平坦的表面内具有较强的抵抗水平力的能力，因此网格的水平刚度较高。 它呈指数增长。
(5)节省钢材消耗。 一般钢格栅上弦杆件的用钢量占总用钢量的35%～45%，有的甚至占总用钢量的一半。 因此，无钢顶串组合网架的用钢量明显低于全钢网架。 据分析，组合网格用于屋面结构时，与同跨度的钢网格（含混凝土）相比，可节省屋面用钢15%-25%。
(6)组合网格更适合作为楼板结构。
这种组合网格地板具有三大优点：

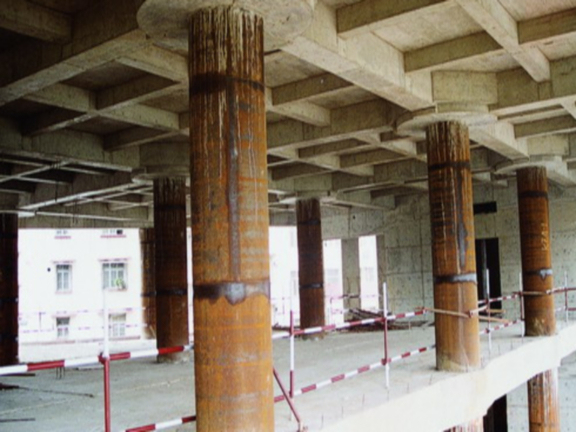

①跨度大，公分柱规则，售货柜台布置灵活，可增加20%，室内柱数少钢结构网架图片，建筑面积利用率高钢结构网架图片，适合大跨度多层商场、展厅、建筑使用。 这里以新乡百货大楼35m×35m组合网格楼面为例。 人流、货流顺畅便捷。 柔性车辆中没有单柱。 每层有效建筑使用面积大于6m柱网常规楼层结构。 由于较大，所以按四层计算。 ，相当于增加了近一层的建筑面积。
②楼板结构自重小。 新乡百货大楼35m×35m组合网架楼板结构自重为217kg/m"，为6mx6m无梁柱网架（楼板面积220mm）和6m×6m无梁无上升板柱网架。与结构相比，可减少结构自重50%，如板厚为51%，则与大跨度Tic-Tac Beam楼盖相比，可减少结构自重76%。板厚为444mm）。
③由于楼板结构自重的减少，水平地震作用将减少20%左右，柱、基础的内力和反力将减少15%～20%，这可以减轻整个结构的自重，减少建筑材料的消耗。
然而，组合网格也有其缺点。 例如上弦节点的结构比较复杂，给生产和安装带来一定的不便。 当1.ti组合网格作为地板时，地板的结构高度比通常的地板要大。 但这些缺点可以通过积累实践经验并采取适当的设计、施工、生产和安装措施得到妥善解决。
3 组合网架结构形式及分类
组合网架是由普通钢网架发展而来的。 对于某种形式的钢格板，也有相应形式的组合格板。 因此，可以利用通用网格的分类方法对组合网格进行升级。 例如分为平面桁架系统组合网格、四棱锥组合网格、三棱锥组合网格三类。 这是第一种分类方法。
第二种分类方法是根据上弦预制板的形式和放置方向。 通常，顶弦预制板主要有三种形式，即直放的方形板（板内可装十字肋）、斜放的方形板（板内可装十字肋）、等边三角形板、等边三角形面板和六边形面板。 如图1中的a)、b)、c)和d)所示，群组网格可以相应地分为四大类。
(1)双向正交组合网格，包括双向正交组合网格、正交四角锥组合网格、正交疏空四角锥组合网格和棋盘形四角锥组合网格，共四种组合网格形式。
（2）双向斜交式网架，包括双向正交斜交网架、斜效应四角锥组合网架和星形四角锥组合网架——组合网架共三种形式的组合网架。
(3)三向组合网格，包括三向组合网格、三棱锥组合网格和真空三棱锥组合网格，共三种组合网格。
(4)蜂窝三角锥组合网格，这种组合网格只有一种。
采用以上四类十一种形式的组合网格，减少组合网格预制板的种类和数量，扩大预制板的覆盖面积。
