1。常见的工厂类型
①铰接式架子：龙门架出现前的结构受到当时钢的短缺的限制。使用混凝土柱，在屋顶上仅使用桁架钢结构。这是一个像桁架这样的晶格，减少了钢的量。施工必须比牢固的腹部风格更麻烦，但是当时的人工成本也更低。现在，它基本上已经消除了，并且使用混凝土和固体的屋顶板也使用了一些具有严重腐蚀的工厂。
优点：简单的计算，明确的压力，强大的适应性对桩基础和解的适应性以及易于安装。
缺点：下部列的弯矩相对较大，工厂建筑物的横向刚度很差。
rigid框架：适用于单跨工厂建筑物，在桩基础上有较小的沉降差异，并且对横向刚度的高需求。
优点：减少较低柱的弯矩并增强工厂的横向刚度是有益的。刚度很大，较低的柱横截面也可以变小，并且工厂面积的利用率也很高。
缺点：屋顶结构很复杂，连接结构也很麻烦，并且对桩粉底沉降更加敏感。与铰接式机架相比，结构是不便的。钢结构都是预制的，如果一侧在施工过程中稍微沉降一点，则很容易连接，这很容易引起组装压力（支撑沉降负载）。
super框架框架较低的框架：较少使用的框架。

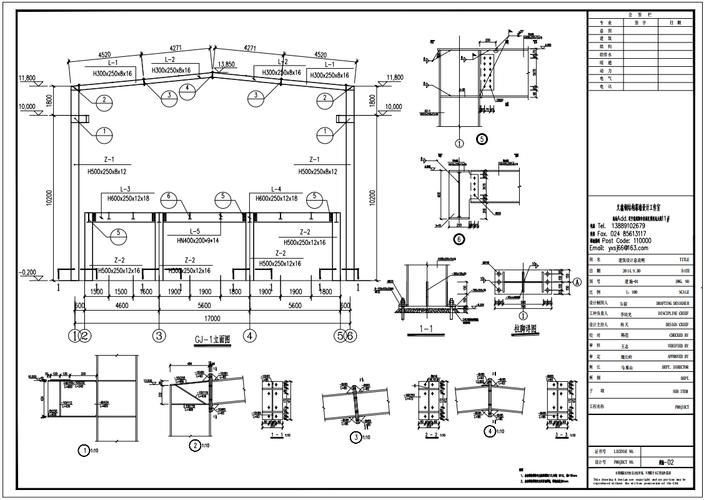

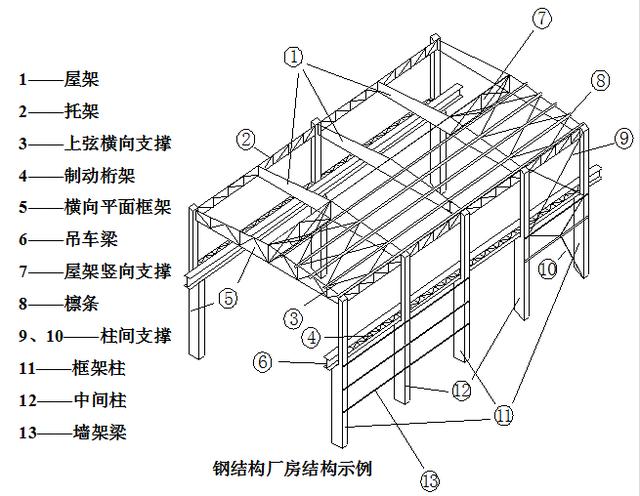

2。龙门式刚性框架的组成
四个主要系统：柱系统，起重机系统，屋顶系统钢结构温度应力计算公式，墙系统
①列系统：刚性列和列支撑
②起重机系统：起重机梁（冠状桁架），辅助桁架，制动结构和支撑等。
③屋顶系统：purins，刚性框架梁（屋顶梁/屋顶框架），托梁（支架，列出后的支撑结构），屋顶系统的支撑和拉杆，等等。
④墙系统：壁梁（purins），墙板，防风柱（设置以减少pur骨的跨度），防风桁架以及支撑和绑杆。
3。门类型刚性框架应力模式
①垂直负载。穿过屋顶系统，按压钢板（单向板）→purlin→刚性梁。由于purlin间距很小，因此刚性梁等于具有很多集中力，并且根据设计中的均匀负载进行计算。
②水平力和风负荷。通过墙系统，风负荷→墙板→墙梁→刚性框架柱，该框架作用于刚性框架柱上，并且还具有大量的集中力，其间距较小，根据倒三角均匀的载荷计算。

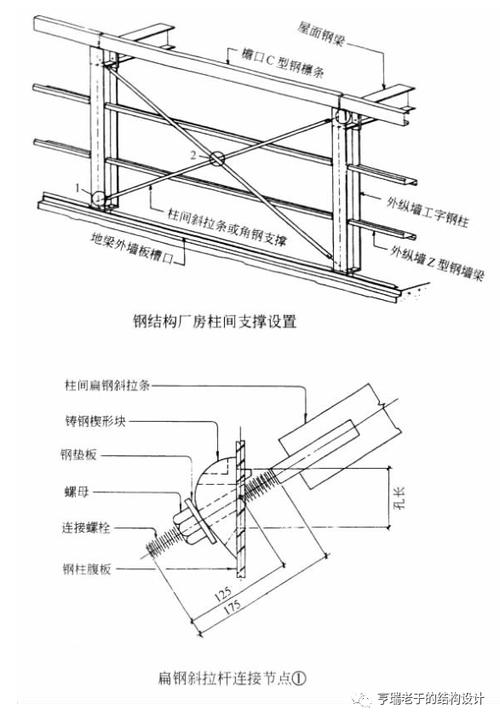

③宽松的水平力和风负荷。当建筑物关闭时，山墙风负荷→壁梁→防风柱（秋千柱）→半基础/半屋顶→车顶水平支撑→车顶水平支撑→屋顶刚性绑带杆→侧面支撑。
防风柱的集中力作用于屋顶水平支撑，屋顶水平支撑可以用单个拉杆设计。在屋顶的末端或第二个跨度上提供了水平支撑（水平支撑是刚性性能压力传输）。此外，屋檐/屋顶上总共安装了3个刚性领带。中间只需要灵活的纽带，并且可以大大降低刚性领带。刚性梁平面外的计算长度被设计为压缩构件，柔性拉杆被设计为张紧构件。刚性光束两侧的拉杆可以用作刚性梁的侧支点点。尽管两侧都是拉杆，但在刚性梁平面外的两侧都有位移，对面的柔性拉杆可以发挥作用。长度和薄极限显示在[门硬3.4.2]中。角落支撑仍在设置。以上是推荐方法。传统的方法是仅设置刚性的系和角支撑，而不是内部灵活的系tethers。这将使刚性tether的大小更大。
当没有刚性系绳时，山墙的风负载将由最近的列支撑（不能超过那么远）承担，这等同于载有所有水平力的列支撑，设计部分将扩大。 [门8.2.2]这意味着它可以根据刚度分配，这当然会使设计横截面小于个人负担。一些设计机构认为，当刚性的系螺母覆盖着高屋顶刚度时，可以将其视为刚性的地板板，并且根据列之间的支撑次数进行山墙风负荷。分发。实际上，支撑轴承能力很高，横截面尺寸不会很大，也就是说，柱之间的钢消耗很小。建议单独计算以加强它。
④屋顶风吸。与垂直负载相同。

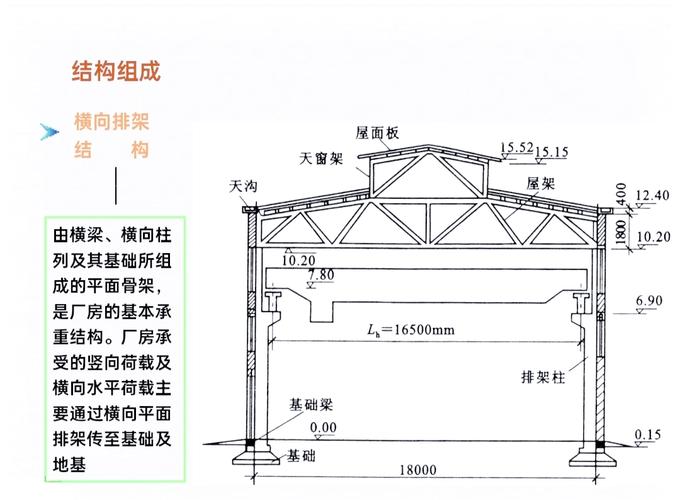

4。单层工厂计算原理
①单层工厂建筑的水平框架通常采用一阶弹性分析。
②通常根据平面结构来计算水平框架，如有必要，可以根据空间结构进行计算。根据平面结构进行计算时，必须首先将计算单元进行分配，并假定屋顶是计算单元中的刚体体，即不考虑其变形，并且每个刚性框架都覆盖。顶部的水平位移相同。由于剪切滞后，实际上有必要将两端的边缘夹具受到较大的力，并且中间夹具受到小力，因此[对5.2.3]的抗性将对边缘夹子进行规定。放大系数为1.15。此外，计算单元中刚性框架中的每个刚性框柱都根据刚度分配水平力。
5。龙门式刚性框架的结构布局
1。常见的结构形式[门5.1.2]
2。门类型刚性框架的结构尺寸：[刚性5.2.1]
3。结构布局
①屋顶应由单架和双斜坡制成，可节省钢和purin（屋顶双脚架和屋檐purins）。此外，内部斜坡的内部斜坡应由高内部排水成本制成，并且内沟很容易降雪。 ，水积聚，泄漏和麻烦的维护。尽量不要在山脊上设置秋千柱，因为施工很困难。
秋千柱可在单脊和双斜坡内使用，数字不应超过3（刚度考虑）。当多跨度刚性框架的跨度≥27m并且有起重机时，有必要确保平面的刚度，因此不应使用秋千柱。将秋千的上部更改为刚性连接以增加刚度。右侧门的秋千柱也是防风柱，数字可以超过3，因为侧门的负载很小。
[门10.2.8]给出了屋顶梁和秋千柱的发音方法（不是防风柱）。
②选择合理的跨度和列距离
柱距离应为跨度的1/3.5〜1/5，通常为6m，最大值不得超过12m。超过10m后，应设置抗风柱，壁架和其他力应进行大型横截面。
③温度部分部门[门5.2.4]
（1）垂直
双列设置在膨胀接头，并且两柱之间的屋顶和墙梁是悬臂。当未安装双柱时，在重叠的purin和拉杆之间的螺栓连接处使用一个长孔，而长方形孔的宽度是膨胀接头 +螺栓直径的宽度。带有起重机的起重机梁的起重机横梁和末端是由弹簧垫圈制成的。扩展接头宽度的值通常为100mm。
（2）水平
当横向温度截面接近150m时，可以将侧面跨度列制作到秋千列中。就结构力学而言，它是一种静态结构，可以释放稳定的压力。横向温度部分取决于刚性连接的长度，通常接近150m，应以这种方式设置。考虑温度应力。
当横向温度截面超过150m时，可以安装双列。另外，当单个坡度长度超过75m时，屋顶坡度不应太小。如果跨度很大钢结构温度应力计算公式，如果屋顶变形，屋顶将很容易积聚。当您不想设置温度接缝时，也可以使用高跨度和低跨度（其他专业人员同意）。低跨度和高跨度的连接是一个弹性节点，可以释放温度变形。
另外，可以将屋顶安排，并可以将膨胀接头用于滑动连接。例如，下图表明，一端是用牛腿设置的（牛腿的长度被认为是主要冲击下最不利的弹性塑料位移，“一个向左，一个向右”。 ），另一个跨度重叠以进行滑动支撑，然后将polytetrafluoroethylene设置为板，将板用不锈钢板包裹（梁翼边缘可能在旧的时间变老后生锈，这会增加摩擦并严重影响滑动效果。由于水平载荷沿着屋顶小队的上表面传输，因此可以在下表面形成弯矩。为了限制平面外的位移，提供了限制侧挡板和侧螺栓等措施。
6。弯曲后的强度利用
1。承受压力并弯曲
①原则
板屈曲是龙门钢框架的特征，其他结构系统通常在屈曲后使用强度。由不同边界条件计算出的临界载荷不同。基于Euler公式，边界约束K的程度（也称为屈曲系数，K与板的长度和短边AB有关），例如，有四边的简单分支和三边的简单分支。一侧的自由。临界力是由Euler的公式计算得出的，以确定其是否会屈服。屈曲后的强度计算是解决部分微分方程。
较低的法兰和部分的一部分是张紧的，并且网络的上限和部分被压缩。弯曲后，网络中间的压力不会增加或减少。网络的顶部靠近法兰，这等同于嵌入式端。屈曲发生延迟，因此应力将进一步增加，直到Web Apex产量为止（板边缘作为极限状态）。
②规定
在规范计算中，使用等效的横截面方法将网络中间的应力弯曲到网络的最大应力（等效力转换），最后是最大应力的矩形区域。
通常，压缩和弯曲的成员采用等效的横截面方法来考虑屈曲后的强度，并且不需要僵硬的肋骨。只需单击[DOOR 7.1.1]来计算它。
2。剪刀
①原则
剪切成员采用太空桁架模型。在剪切弯曲后，它会形成一条拉伸带，并在拉伸带外弯曲，这等同于桁架（桁架实际上是压力最有用的地方），但是“在拉伸带之间需要压缩的腹杆。 ”，如果没有提供加劲肋的肋骨，压板非常薄且易于扣紧，最终将扣紧。将加劲肋肋骨作为“压缩腹杆”之后。
②规范：[官网7.1.1-4]
以上是个人理解。请纠正任何问题！
