在工业厂房、物流仓库等大跨度建筑中，波形钢板复合保温屋面墙体系统应用十分广泛。尤其在门式钢结构中，这种屋面墙体系统几乎是唯一的选择。由于其重量轻、厚度薄，对风、雪荷载十分敏感，因此存在一些不同于普通结构的问题。例如屋面板和墙板与檩条的连接，檩条之间的斜撑布置等看似简单却十分值得重视。斜撑是檩条稳定性的保障，檩条+角撑是门式钢梁、柱稳定性的保障。斜撑布置不当可能会给主体结构留下安全隐患。所以，“斜撑”的作用不小，一定要理清斜撑的布置。
1、我们先来看《门帮标准》中的几个条款：
1、第11.1.3条：屋面板与檩条的连接方式有：直立锁边连接式、卡扣连接式、螺钉连接式。
2.第11.1.6条：当屋面板采用竖缝锁边连接或卡扣连接时，屋面板不得作为檩条的侧向支撑。当屋面板采用螺钉连接时，屋面板可作为檩条的侧向支撑。
3、根据《门钢规范》第4章的规定可推断，在风吸力条件下，几乎所有该类屋面的荷载设计值都为负值。
计算过程如下：
根据门钢规范公式（4.2.1），屋面风荷载标准值为
；
该公式中各参数的取值如下：
（1）基本风压：重现期为50年，全国各地取较低值
；
（2）放大倍数：β=1.5
（3）风压高度变异系数：
（以约10米高度为基准，粗糙度以B级为基准）
（4）风荷载体形系数（按门钢规范表4.2.2-4a取值）：
按常用柱距的较低值取檩条跨度
，则有效风荷载面积为：
。
从表4.2.2-4a的中间区域来看，
，但：
风荷载标准值：
；
屋盖自重荷载一般为0.25kN/m2；
屋面荷载设计值为：
。
可以看出，几乎所有的轻型屋顶都会因风吸力而对檩条的下缘产生压缩。
4.第9.1.10条的解释：
（1）由于檩条上翼缘在恒载和活载作用下受压钢结构衬板，檩条下翼缘在恒载和风载作用下受压，故需同时考虑两种情况，因此应在檩条上、下翼缘分别设置双层支撑。
（2）当檩条下翼缘与内衬板连接时，可代替下拉杆，而只设上拉杆。
（3）当拉杆采用两端靠近上下翼缘连接（拉杆采用上下错开安装）时，要求屋面板能够约束檩条上翼缘的侧向位移。也就是说，下图1所示的拉杆布置，是建立在檩条上翼缘与波形钢板必须采用螺钉连接的前提下。
2、波形钢板复合保温屋面板的分类及与檩条的连接方式：
波形钢复合保温屋面板可分为单层波形钢板、明檩双层波形钢板、隐檩双层波形钢板三类。
1、单层波形钢复合保温屋面板，如图2所示：
此种屋面只有一层波形钢板，由于防水防腐的需要，波形钢板与檩条不能采用螺钉连接，而是采用竖缝锁扣或卡扣连接。
可以看出，此种屋面板无檩条的侧向支撑。
2、外露檩条双层波形钢板复合保温屋面，如图3所示：
此种屋面有两层波形钢板，底层波形钢板用螺钉与檩条上翼缘连接，螺钉间距不大于250mm，附接檩条下翼缘、底层波形钢板与檩条上翼缘连接在一起，形成檩条上翼缘的侧向支撑，上层波形钢板与附接檩条采用竖缝锁扣或卡扣连接。
可以看出，该型屋面板对檩条上翼缘有侧向支撑作用，檩条下翼缘需有附加侧向支撑措施。
3、隐檩双层波形钢板复合保温屋面，如图4所示：
此种屋面形式同样有两层波形钢板，底层波形钢板采用螺钉与檩条下翼缘连接，螺钉间距不大于250mm，为檩条下翼缘提供侧向支撑；上层波形钢板采用竖缝锁扣或卡扣方式与檩条上翼缘连接，不设侧向支撑。
可以看出，该型屋面板对檩条下翼缘有侧向支撑作用，檩条上翼缘需有附加侧向支撑措施。
3. 不同类型屋面板拉杆的布置：
根据上述各型屋面板与檩条的连接方式及规范要求，各型屋面板中拉杆的布置要求如下：
1、单层波形钢板复合保温屋面：
需设置双层支撑约束檩条的上下翼缘，如图5所示：
2、外露檩条双层波形钢板复合保温屋面：
可以采用双层拉杆（如图5所示），也可以将拉杆两端紧靠在檩条上下翼缘处连接（拉杆错开安装），如下图6、7所示。由于拉杆只能承受拉力，错开安装拉杆只能对檩条形成单方向的约束。因此，需要注意的是，拉杆的方向应与檩条下翼缘上的“虚拟力”方向相反，见下图6、7，C型檩条和Z型檩条的拉杆方向相反。图7.10-2摘自《门式刚架灯塔钢结构设计与施工疑难问题解读》，蓝色框内箭头为虚拟力方向，虚拟力可参考《门式刚架规范》CECS102-2002。另外，在屋面板安装前，拉杆错位安装时不能拧紧螺钉，必须等屋面板安装完毕后再进行二次检查，适当拧紧，否则会影响拉杆对檩条下翼缘的约束效果。
拉杆的方向应该和下图中虚拟力（蓝色框）的方向相反：
3、隐檩双层波形钢板复合保温屋面：

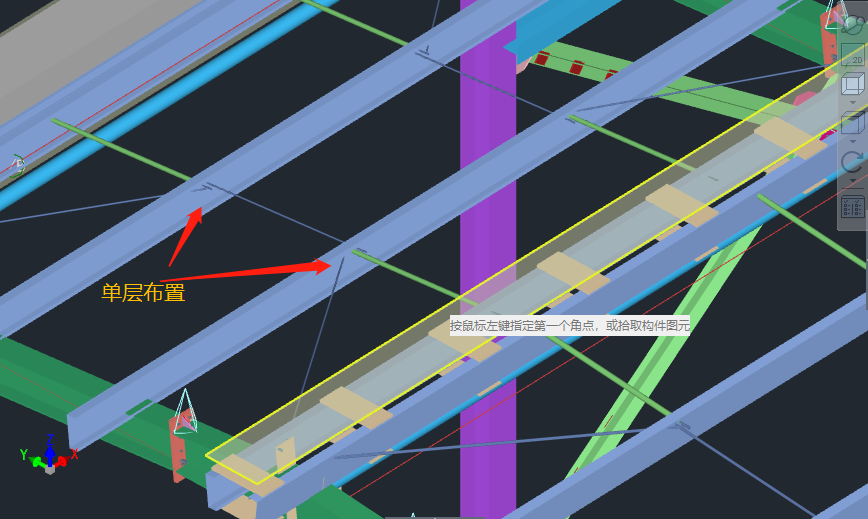

可以使用单层支撑，靠近檩条的上翼缘设置，如图 8 所示：
4、连续檩条在重力荷载和风吸力作用下，上下翼缘均存在压缩区，因此，无论采用何种屋面板型式，连续檩条均应设置双层拉结筋，如图5所示。对于隐檩双层波形钢板屋面，可仅在檩条之间设置双层拉结筋，并在檐口、脊口处设置支撑。

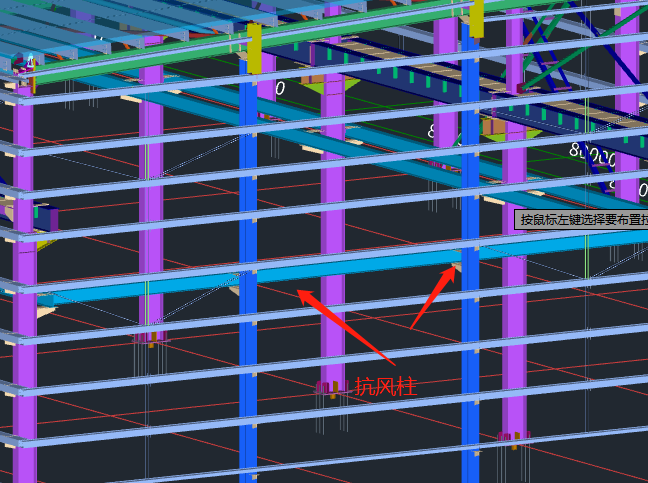

4、波形钢板复合保温墙体支撑条布置：
波形钢板与墙体檩条的连接一般采用螺钉连接，这样对墙体檩条的侧向支撑效果较好。
墙体分立板和横板，一般应尽量采用底部自立的立板，比较经济合理，因此我们主要整理立板和自立墙，分为两大类：
1、单层波形钢板复合保温墙体，如图9所示：
此种墙体只有一层波形钢板，用螺钉与墙檩条连接，可对墙檩条外缘提供侧向支撑，因此应在墙檩条内缘附近设置拉杆，以便在墙体受到风吸力时，对墙檩条内缘提供侧向支撑，如图10所示。
如下图11所示，将支撑和墙板设置在檩条的同一侧是错误的，因为檩条的内缘没有侧向支撑，在风吸作用下不能保证稳定性。
2、双层波形钢板复合保温墙体，如图12所示：
此种墙体在墙檩条内外各有一层波形钢板钢结构衬板，用螺钉与墙檩条连接，对墙檩条内外翼缘形成侧向支撑。但仍需设置拉杆，以满足施工安装阶段的需要。此时，拉杆应设置在靠近墙檩条外翼缘的位置，如图11中2-2节所示。
3、对于底部非自承重的墙体，应认真校核墙体檩条的双向弯曲、扭转，此时应设置双面拉杆，并校核拉杆的竖向承载力。
4、有横板的墙体，应在主体结构钢柱间设置H型或箱型钢梁，竖向间距4~6米，注意校核梁的双向弯曲、扭转变形。梁间应设置竖向墙檩条，横间距约1.5米。
五、总结：
据此，波形钢板复合保温屋面、墙体支撑布置如下：
