在当前日益复杂的钢结构建筑中，钢结构的深化设计变得越来越重要。我国钢结构工程设计采用两阶段设计方法。第一阶段，建筑工程设计单位进行结构设计，给出构件截面尺寸、一般典型构件节点以及各种工况下的结构内力。第二阶段是建筑、钢结构生产单位根据设计单位提供的设计图纸进行详细设计，编制详细设计图纸。
在建筑工程设计文件编制深度的规定中，对于钢结构工程设计图纸也有明确的界限。业主委托设计单位进行结构设计时，如合同中对详细设计没有具体要求的，钢结构的设计内容仅为钢结构设计图。因此，钢结构的详细设计更多时候需要由加工安装单位来完成，这也对加工安装单位提出了更高的要求，特别是对于许多复杂的钢结构。由于详细设计人员对结构设计图纸缺乏理解，缺乏加工施工经验，导致节点和构件的详细设计在图纸表达和节点结构设计方面不一定合理。
深化设计图内容
钢结构详细设计图是构件切割、加工和安装的依据。详细设计内容至少应包括以下内容：图纸目录、钢结构详细设计说明、构件布置图、构件加工细节、安装节点细节。
钢结构详细设计说明书——设计说明书一般作为工厂加工和现场安装指导。说明书一般应包括：设计依据、项目概述、材料说明（钢材、焊接材料、螺栓等）、下料加工要求、构件装配要求、焊接连接方法、板材坡口形式、制孔要求、焊接质量要求、抛丸除锈要求、涂装要求、构件编号说明、尺寸标注说明、安装顺序及安装要求、构件加工及安装过程中的注意事项等。通过总结钢结构详细设计说明，基本将项目的要求提交给加工和安装人员。
元件布置图设计——元件布置图主要用于现场安装。设计者根据结构图中的构件截面尺寸、构件长度和不同用途对构件进行合并和分类，并将构件编号反映到建筑结构的实际位置。有平面图、剖面图、索引图等不同的表达方式。构件的定位应根据其轴线定位、标高、详细尺寸、文字说明等来表达，以满足现场安装的要求。手动对结构元件进行合并和分类时，应特别注意元件之间的相关性，否则很容易混乱，导致元件装配错误。组件的形状可以用粗单线或简单的形状来表示。同一图纸或同一套图纸中不应使用相同编号的部件。由于细节或孔位置而不同的梁应单独编号。对于安装关系相反的元件，可以通过在编号后添加后缀来区分。
零部件详图设计——零部件详图主要用于生产车间的加工、装配。它们是根据钢结构设计图和构件布置图放大绘制的。组成部件的各类大小零件应有详细的编号、尺寸、孔定位、坡口方式、板件装配细节、焊缝细节，并应在图纸中提供零件材料清单和部件加工说明要求。组件详细信息。材料清单至少应包括零件号和厚度。 、规格、数量、重量、材质等。在表现形式上，可以采用正视图、侧视图、轴视图、剖视图、指标详图、零件详图等。各元件编号应与元件布置图中的编号相对应，零件应尽可能按主、次元件的顺序编号。构件细节应包括定位尺寸、标高控制、零件定位、构件重心等。在绘制构件时，尽量按照实际尺寸来绘制。对于细长部件，可以在长度和宽度方向采用不同的比例。对于倾斜尺寸，应注明斜率。当构件有多个圆弧段时，应注明曲率半径和圆弧高度。总之，构件详细设计图纸的表达深度应满足构件加工生产的最低要求，图纸应尽可能详细。
安装节点详细设计——当结构施工图中已有详细节点图时，深化设计时无需考虑这些节点的设计和绘制。但当结构设计图中的节点未知或为详细设计阶段添加的节点图时，也应在安装节点详图中予以表达，以满足现场安装的需要。节点明细表应能清楚表达构件的连接方式、螺栓数量、焊接方式、连接板号、索引图号等。节点内的孔位、螺栓规格、孔径应与组件细节中的一致。
钢结构详细设计是一项消耗大量人力、物力的工作。目前，国内钢结构详细设计采用的方法有：AUTOCAD、struCAD、Xsteel（TEKLA）等专业软件，大大提高了钢结构详细设计的效率。图效率。
施工节点优化
随着科学技术的发展，建筑钢结构变得越来越复杂。如何安全、合理地实现复杂的结构和节点钢结构抛丸除锈设备，成为详细设计的难点和重点。这也对钢结构详细设计师和加工厂家提出了更高的要求。要求不仅要求设计人员具有丰富的专业知识，而且对加工工艺和安装过程有全面的了解。因此，不仅要求详细设计人员熟悉详细设计程序，如何根据设计图纸绘制详细图纸，还要综合工厂加工、生产、现场安装等综合因素来识别和设计。解决问题。在深化钢结构设计的过程中，需要与结构设计师保持良好的互动关系，不断完善和调整结构方案，同时也为加工和安装创造更好的环境。健康）状况。在结构合理的情况下，部件的深入设计必须为加工和安装提供便利。
主要钢结构详图软件Tekla介绍
TEKLA是芬兰Tekla公司开发的钢结构详细设计软件。首先创建三维模型，然后自动生成钢结构详图和各种报告，实现方便查看的功能。
TEKLA Structures 拥有全系列的连接节点，可以立即提供准确的连接参数，从简单的端板连接和支撑连接到复杂的箱梁和空间框架。 TEKLA Structures 的接头检查功能可以检查接头的设计错误。 TEKLAStructures 支持多个用户对同一模型进行操作。多用户模式允许在构建大型项目时实现真正的协作工作。这一强大的功能可以大大节省时间，提高产量，并与其他系统完美集成。
TEKLA Structures 包括一系列与其他软件的数据接口。 TEKLAStructures 还集成了最新的 CIMsteel 综合标准。这些接口允许您在整个设计过程中快速准确地传输模型。
Tekla钢结构详细设计的主要步骤如下：
(1)确定结构的整体定位轴线。建立结构所有重要的定位轴，有助于后续构件建模的快速定位。同一项目的所有详细设计必须使用相同的定位轴。
（二）建立建设模式。对于每个组件，在截面库中选择钢柱或钢梁截面以对柱和组件进行建模。
(3)进行节点设计。钢梁、柱创建完成后，在节点库中选择钢结构常用节点，利用软件参数化，快速、准确地建立构件节点。当节点库中没有该类型的节点类型，而工程中该类型的节点较多时，可以在软件中创建人工智能参数化节点，以满足设计要求。
(4) 对元件进行编号。软件可以根据预先给定的构件编号规则，根据构件的不同截面类型，自动对各个构件和节点进行编号、命名和组合。相同的组件和板具有相同的名称。
(5) 制作部件的详细图纸。该软件可以根据建立的三维实体模型导出图纸。图纸与三维模型一致。当模型中的元件发生变化时，图纸会自动调整，保证图纸的准确性。
使用Tekla软件进行钢结构详细设计的目的主要体现在以下几个方面：
(1)材料优化。通过深化设计，计算杆件实际应力比，对原设计断面进行改进，降低结构整体用钢量。
（二）确保安全。通过深入设计钢结构抛丸除锈设备，对结构整体安全性和重要节点受力进行校核，确保所有杆件、节点均符合设计要求，保证结构安全。
（三）结构优化。通过对杆件、节点结构的深入设计和施工优化，使杆件、节点在实际加工、生产、安装过程中更加合理，提高加工效率和加工安装精度。
(4)通过深入设计，对螺栓连接处的连接板进行优化、分类、统一，减少品种和规格，使杆件、节点分类编号，形成流水化流程，大大提高了处理进度。
Tekla 钢结构详图软件的主要功能包括：
(1)基于三维图形技术。由于钢结构的构件具有显着的空间布置特征，钢结构详细设计软件需要基于三维图形进行建模和计算。而且，与其他基于BIM技术的基于平面图建模的设计软件不同，大多数钢结构都是基于空间建模的。
(2)支持参数化建模。您可以使用参数化方法创建各种形状，包括 I 形、L 形、方形和其他形状 - 杆、节点和在商店购买的螺栓。例如，对于杆件截面，用户只需选择截面形状并设置截面长度、宽度等参数信息即可确定构件的几何形状，而无需对杆件的各个部分进行处理。
(3)支持节点库。节点设计是钢结构设计中一个繁琐的过程。另一方面，Tekla 内置了对常见节点连接方法的支持。用户只需选择需要连接的杆件并设置节点连接方式和参数，系统即可自动创建节点板和螺栓。节省大量用户建模时间。
(4)支持三维数据交换标准。钢结构机电详细设计软件和建筑设计导入其他专业模型辅助建模；同时，详细设计结果还需要导出到模型浏览、碰撞检测等其他BIM应用软件中。
钢结构详细设计应充分考虑其他方面
钢结构的详细设计并不是纸上谈兵那么简单。必须以现场施工为主。需要从采购、加工、运输、安装等各个方面综合考虑如何更有效地深化本次图纸的设计。否则后期需要改图纸，增加成本。必然会发生什么。
1、梳理设计依据和工艺要求
1、明确钢结构深化设计任务的范围和设计依据；
2、了解深化设计的施工进度和实际工作量；
3、验证设计依据的准确性、完整性、可实施性和唯一性；
4、明确与钢结构相关其他专业的合作要求，提供相关专业图纸和资料；
5、图纸版本是否为施工版本，图纸中是否有变更信息，现场施工与图纸是否有不一致的情况。
2、施工图分析
1、了解结构形式和设计思路，全面掌握整个项目的设计信息；
2、设计说明中对材料的要求是否明确，图纸是否存在冲突，采购工作信息是否不完整：
3、设计说明中材料的物理性能、力学性能、型号要求是否符合规范要求，是否满足市场采购要求；
4、设计说明中对焊缝质量要求的描述是否完整、清晰、合理；
5、设计说明中防腐、防火材料的性能、做法、范围是否完整、清晰、合理；
6、施工图轴线、标高定位是否一致；
7、施工图所表述的信息是否存在矛盾；
8、施工图中表达的构件定位、节点方式等信息是否能够满足深入设计的需要；
9、结构中的成员是否存在冲突；
10、构件截面形式、节点方式、结构布置是否便于后期加工、运输、安装。

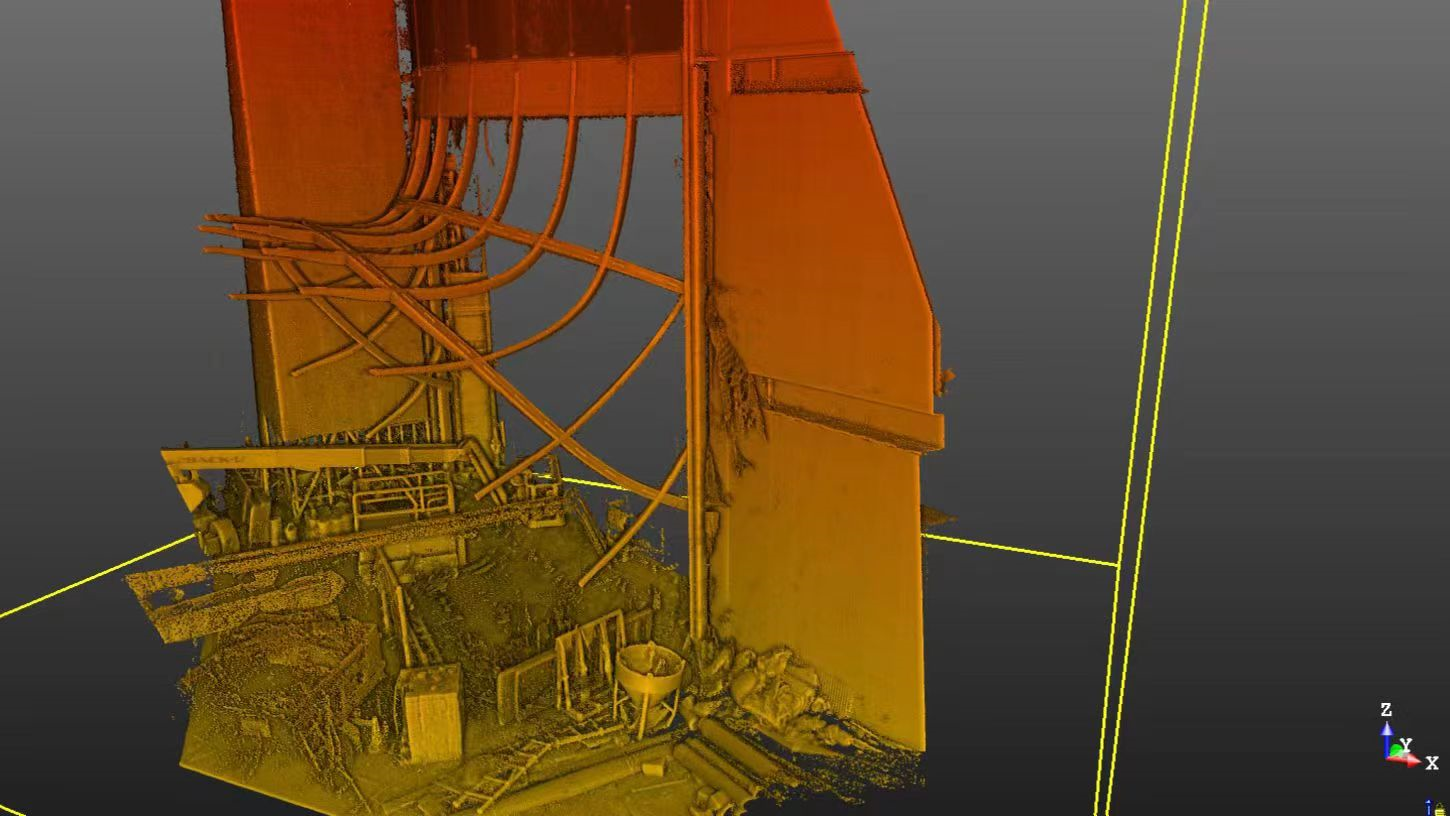

3、了解施工现场相关情况
1、了解施工现场的施工特点，如吊装形式及吊装设备对构件的要求、现场施工的顺序和方法、轮胎架的布置和形式等这些因素确定构件的分割和绘图方案：
2、了解施工现场施工情况，是否有变更或施工与原设计图纸不一致的情况；
3、了解施工现场预埋件、标高、混凝土构件定位等施工精度，并考虑详细设计时是否需要提供误差处理。在深化设计时，应通过节点处理消除此类因素的影响。
4、大型或复杂结构，应结合施工方案进行深入设计。
4、熟悉相应加工单位的生产水平、生产运输能力
1、充分考虑钢结构加工厂的加工能力和加工精度，根据加工能力采用合适的构件形式，然后响应设计院进行调整；
2、如需外部单位加工定制，如成品轴承、机加工件等，应提前报告并做好工作安排；
3、考虑运输能力，分析构件运输方案，以便作为详细设计时分段的依据；
4、应考虑交货方式。构件编号的原则和分类应与施工结合起来，最大限度地方便施工并区分构件。

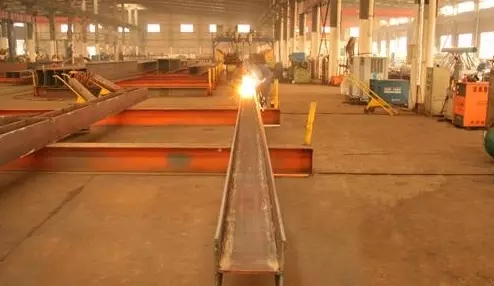

钢结构加工制作
5.考虑材料采购能力
缺货或紧缺的材料必须提前建议设计院修改。
以上说明，一个好的钢结构详细设计方案需要考虑设计本身以外的许多因素；如果钢结构工程将详细设计、加工制造、安装团队划分为不同的单位实施，相互之间就会缺乏磨合和协调。彼此不熟悉，无法有效沟通，可能会增加项目成本。作为钢结构施工总承包商，必须充分考虑这些隐性成本。
一个项目的顺利完成是多方共同努力的结果。既要有准确的结构理论计算，又要有实际工程经验的指导。在这个过程中，钢结构的深入设计起到了中间环节的作用。深入设计和结构设计必须相互作用，不断改进设计，使项目建设更加高效。可以高质量、高效率地进行。因此，培养合格的深化设计人员是一项长期任务，需要逐步积累设计水平和施工经验。详细设计不仅仅是根据结构设计图纸，还要基于对结构设计者意图的理解，使详细设计既满足结构受力要求，又便于加工和安装。
