民用建筑根据建筑高度、使用功能、抗震性能、地下水文调查报告等选择合适的结构形式，上期我们给大家分享了《》的相关知识。本期我们就带大家了解一下钢结构“结构形式”的十大知识点。 。
Q1
常见结构体系的分类及特点是什么？
常见的结构体系有砖混、框架、剪力墙、框架-剪力墙、筒体、桁架、网架、拱、悬索、薄壁空间等。钢结构主要有门式钢框架、框架、桁架等。 、网格，不同的结构体系有不同的优缺点，受力形式也不同。实际建筑中往往存在两种或两种以上的组合结构形式。
Q2
常见钢结构的特点及应用实例有哪些？
门式刚架受力简单钢结构屋盖支撑的作用有哪些，传力路径清晰，施工速度快。广泛应用于工业、商业、文化娱乐公共设施等工业与民用建筑。
钢框架布局灵活，可形成较大的空间，广泛应用于多层、高层及超高层建筑、商业办公楼、会议中心等建筑。
钢桁架的优点是可以用较小截面的构件组成较大截面的构件。常用于工业与民用建筑屋顶、桥梁、电视塔、桅杆塔、海上采油平台、塔楼走廊等大跨度或高度的建筑物。中间。
钢格栅是由许多杆件按一定规则组成的高阶超静定空间结构。空间应力小、重量轻、刚度高、抗震性能好。可用作体育馆、展览馆、候机厅、遮阳篷、飞机库等建筑物的屋顶。
第三季度
门式刚架厂房的结构体系由哪些部分组成？
钢结构厂房分为轻钢结构厂房和重钢结构厂房。厂房结构体系主要由钢柱、抗风柱、女儿墙柱、屋面钢梁、吊车梁、柱间支撑、屋架水平支撑、墙檩条、屋面檩条、天窗架、拉杆、门式刚架的主体是门式刚架，可以是单跨、多跨或多层。经济跨度约为24-30m。
第四季度
门式刚架厂房常见节点有哪些？

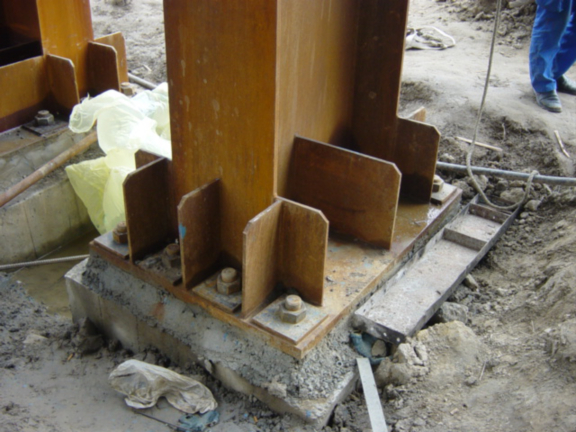

门式钢框架常见的节点有柱脚节点、梁柱节点、屋面梁梁节点、柱间支撑节点、拉杆连接节点、天沟支架节点等。
Q5
钢框架结构体系由哪些部分组成？
对于钢框架来说，随着层数和高度的增加，除了承受较大的竖向荷载外，抵抗侧向力（风荷载、地震作用等）成为框架的主要承重特性。其基本结构体系一般分为三种类型：柱支撑体系、纯框架体系、框架支撑体系。其中框架支撑体系在实际工程中应用较多。该系统横向采用纯钢框架钢结构屋盖支撑的作用有哪些，纵向布置适当数量的立柱支撑，加强纵向刚度，从而减少框架用钢量，创造更大的空间。
Q6
钢框架的常见节点有哪些？
钢框架的常见节点有柱脚节点、柱对接节点、梁柱节点、梁梁节点、支撑节点、梁上立柱节点等。
Q7
钢桁架结构体系由哪些部分组成？
桁架是由多根杆组成的结构，每根杆的两端通过铰链连接。可分为平面桁架和空间桁架。按组成部分的截面形式可分为管桁架、H型钢桁架、箱形截面桁架、角钢桁架等。桁架一般由上弦杆、下弦杆、垂直构件、斜腹杆、桁架间支撑等。桁架比实腹梁用钢量少，结构重量更轻，刚度更大。广泛应用于高层建筑、大跨度结构、桥梁等。
Q8
钢桁架的常见节点有哪些？
钢桁架常见的节点主要有竖杆与上下弦的连接节点、斜腹杆与上下弦的连接节点、桁架间的连接节点等。
Q9
钢网架结构体系由哪些部分组成？
网格是由多根杆体按照一定的网格形式通过节点连接而成的空间结构。网格的种类很多，可以根据不同的标准进行分类。我国常根据组成方式的不同分为十字桁架系网格、三棱锥系网格、四角锥系网格、六角锥系网格等。平面网格主要由弦杆、斜腹杆、中间节点、支撑节点等组成。
Q10
钢格板的常见节点有哪些？
网格主要包括交叉板节点、焊接空心球节点、螺栓球节点、支撑节点等。十字板节点适用于型钢杆件的网格结构。拉杆与节点板的连接采用焊接或高强螺栓连接。空心球接头和螺栓球接头适用于钢管构件的网架结构。
不同的结构形式往往有不同的安装方法。下次我会为大家分享万能钢结构指南的“安装”章节，敬请期待！
