冷弯曲的薄壁钢结构住宅系统使用冷弯曲的薄壁轻钢龙骨作为基本承重骨架，以及各种类型的轻质板，例如（OSB板，石膏板，水泥纤维板等） ）作为外盖板，通过每种类型的自发螺钉和连接器，可以在组件之间进行连接。由于使用冷弯曲的钢组件，可以以约150毫米的速度控制壁厚，从而可以在最大程度上节省墙壁空间并增加有效的使用区域。与传统的砖结构结构和钢筋混凝土结构相比，可以提高7％〜10％的有效面积。
作为一种环保的住宅结构，具有高度的工业化，简单而快速的结构以及低能消耗，冷弯曲的薄壁钢结构房屋已被广泛使用和在国外开发。该系统具有良好的热绝缘性能，并且符合低碳经济和能源保护和环境保护要求。冷弯曲的薄壁轻钢结构系统的应用还可以促进工业生产并符合住宅工业化的发展方向。但是，目前，墙壁系统和建筑物（房屋）覆盖系统尚未实现结构性绝缘，隔热层，设备管道和装饰整合，并且需要进一步改善现场建筑和组装的工业化程度。
1新的冷弯薄壁钢板式结构系统的设计原理
为了提高加工阶段和现场施工阶段的工业化水平，根据改善传统的冷弯曲薄壁钢结构系统，提出了一个新的轻钢龙骨板结构系统。该系统采用了本文的研究结果 - 一个新的墙板模块和一个新的地板模块，该模块将建筑物的承载结构和外壳结构布局分为列，墙壁系统，地板系统和屋顶系统。现场提升和快速组装螺栓和自动敲击螺钉。墙壁和地板盖被处理成工厂的板块模块。在设计过程中，在工厂中对外壳板进行模拟，剪接，切割和处理，以促进运输，并避免由现场材料的二次处理引起的噪音和垃圾。
2新的冷弯薄壁钢板型结构系统的组成

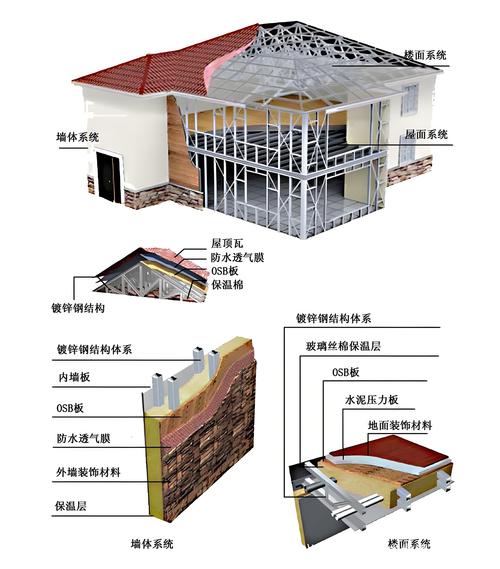

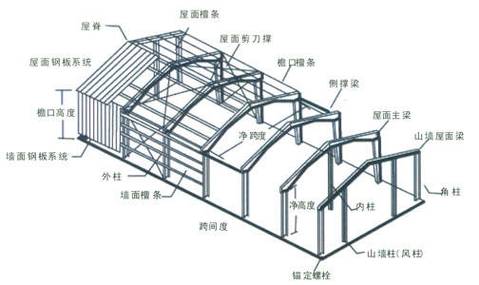

新的冷弯薄壁钢板结构由钢管结构柱，墙壁系统，地板系统和屋顶系统组成。本文提出了墙壁系统和地板系统，以“结构绝缘设备设备的管道装置整合新的墙板模块和新的轻底面板模块被用作基本单元，并覆盖轻巧的结构面板，隔热材料，防水材料，防火面板和其他外壳材料，形成新的冷墙钢制住宅。保护结构系统主要取决于轻钢龙以承受垂直载荷，而轻钢龙骨及其涂层的皮肤和钢管结构柱共同承担水平载荷。
2.1钢管结构柱
钢管结构柱安装在外防护墙的两侧。新的轻钢龙骨框架中间的横向矩形钢管可用作柱间支撑，以限制壁层的横向变形。钢管结构柱位于建筑物空间的角落，等于外部保护壁的龙骨宽度，壁板连接到那里。由于钢管结构柱是在建筑地板之间进行的次要剪接，因此节点很复杂，构造也很困难。因此，钢管结构柱的长度通过上层和下层排列。结构柱连接到每一层封闭壁的侧柱，这增强了上层和下层的完整性。在水平载荷的作用下，结构柱以及承重壁的上层和下层可以协同遭受压力，从而进一步提高地震抗性。
2.2壁系统

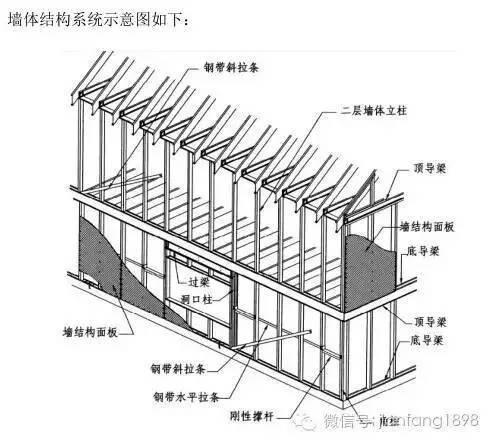

新的冷弯薄壁钢板式结构系统的壁系统由轻钢框架和一个信封系统组成，其中轻钢框架由轻钢龙骨，底部导束和顶部导束组成；信封系统由绝缘材料（玻璃羊毛，聚苯乙烯泡沫板，挤出的聚苯乙烯泡沫板）组成，结构板（水泥纤维板或OSB板），防水材料，防火石膏板和装饰表面层。墙板系统的主要应力部分是一个轻钢框架，其龙骨是根据模块在两侧排列的垂直冷弯曲的薄壁方形钢管。中间是在某个间距处排列的水平冷弯曲墙矩形钢管。龙骨部分是焊接的。联系;轻钢龙骨的底部和顶部与U形钢与自动敲击螺钉相连；轻钢框架的高度极限为3 m，并且根据轴承能力确定轻钢框架龙骨柱的横截面尺寸。龙骨柱模量为400〜600毫米；在高度方向上，在圆柱的中间安装了3至4个横向矩形钢管支撑杆，因为在龙骨两侧连接零件和外部支撑。如果壁平面中的横向刚度不符合要求，则可以在墙面上提供交叉的扁平皮带支撑。新墙板模块的外墙采用轻型钢框架来填充隔热材料和隔热材料，外壳的一些结构板（未覆盖的结构板的部分保留用于节点连接操作空间）；内壁采用轻钢框架来填充隔热材料和隔热材料组成结构 - 绝缘 - 隔热材料集成墙板模块。当轻钢框架墙配备门窗开口时，应在所有门和窗户开口的两侧安装的宽度与墙相同的隐藏柱。隐藏的列可以根据垂直负载的大小由纸柱或组合列制成。
2.3地板建筑系统
地板板是新的轻钢龙骨结构住宅系统的重要结构组件。它们不仅承受着作用于它们的静态和动态载荷，而且还需要足够的强度，刚度和稳定性，并且具有良好的热绝缘，隔音和防火性。 。在安装下一个楼层的地板平板后，它也将用作以前的地板结构的施工平台。地板系统由浅色钢复合TIC-TONE地板覆盖，地板装饰和防火石膏板组成。 TIC-TONE地板覆盖物在工厂组装，地板装饰和防火石膏板天花板在现场建造以进行二级建筑。浅色钢复合曲调地板的稳定性比其他楼层具有强大的稳定性，并且可以实现大型跨度地板和大空间的建筑布局。 TIC-Tone地板盖由复合材料结构面板组成，其中装有隔热材料，内部管道和OSB板以及上部安装的其他结构面板，以形成结构绝缘隔热设备管道的集成地板盖。
混合的轻质钢状底层盖骨架由由U形钢焊接的I形梁组成。纵向是具有纵向组合长度的I形梁的组合梁，正交横向组合I形梁翼边缘嵌入在纵向连接的I形梁翼边缘中。 。在网络的两侧，右角连接板的上部和下部法兰与纵向和横向组合的I光束通过密集的自动敲击螺钉连接(钢结构住宅二)05j910-2，以确保正交节点紧密连接；地板盖被U形钢边密封件包围。用于I梁的横向组合的开孔孔，使设备管道可以穿透整个地板（图1）。
图1合并的轻钢TIC-TON骨架骨架的示意图
2.4屋顶系统
新的轻钢龙骨板结构系统的屋顶层系统可以是指现有的冷壁壁轻钢住宅实践。屋顶层系统由轻型钢龙骨石膏板天花板（装满玻璃羊毛），C形钢屋顶层，结构板，防水层和轻屋顶瓷砖的组成（彩色水泥瓷砖或彩色钢瓷砖）。
屋顶小队采用冷弯曲的薄壁钢桁架的形式，基本上与木结构屋顶小队相同。和弦和腹杆采用C形冷弯曲的薄壁钢组件。由于结构较轻，龙骨之间的连接更加简单，使操作更加方便（图2）。
图2冷弯薄壁钢屋顶支架的结构示意图
屋顶坡度通常为1：3或1：4，根据屋顶负载，屋顶层间距为400毫米或600毫米，屋顶的水平悬臂长度不得超过600毫米。为了确保施工阶段的屋顶层的稳定性，上弦和下弦和和弦下和弦之间的水平支撑使用屋顶层的上和弦上弦，使用U形或C形的横截面组件，厚度不少于0.85毫米，或40 mm×0.85 mm的平钢条。根据是否有purlin的格子，可以将其分为Purlin Threlis和Purbinless Trellis。
建筑标准图片集合05J910-1“钢结构房屋（I）”是一个无纯的屋顶支架。 OSB板直接放在屋顶支架上（可以先放置一层蒸汽分离膜）。两者是通过自动敲击螺钉连接的，屋顶放在板上。材料。没有purlin的屋顶上的和弦会承受均匀的分布载荷，并且没有purlins的屋顶上的和弦稳定，并且可以承受较大的负载。在安装过程中，屋顶小队或屋顶梁应垂直支撑在下部的圆柱上，最小架子长度为40毫米，屋顶小队成员和柱中心之间的偏差应小于20 mm。
新的冷弯薄壁钢板式结构系统的3个技术优势
（1）轻钢龙骨框架中间的横向矩形钢管可用作龙骨两侧的纵向连接片，也可以用作龙骨两侧的横向连接件。它的结构很简单，可以实现组件的多功能，这有利于节省钢材材料。 。
（2）新的墙板模块使用轻钢框架填充隔热材料和隔热材料，尤其是嵌入在横钢管中正交连接的桁架中间的绝缘材料，这可以减少热传导和声音传导桁架管道可以是在轻钢中，框架在内部水平和垂直的长度上排列，以避免龙骨打开的强度损失，并意识到墙壁结构的整合 - 热绝缘 - 隔热 - 隔音 - 绝缘 - 设备管道 - 装饰。
（3）轻型钢复合质ticton建筑物可以减少建筑物的厚度并增加室内清理率。 TIC-TAC形的侧面I形光束采用嵌入式结构，有效地限制了梁的外部平面变形。晶格中充满了绝缘和隔热材料，以包裹嵌入式设备管道，并在上部放置结构面板，以实现地板结构 - 绝缘 - 隔热材料的整合 - 设备管道 - 设备管道 - 装饰改善了冷的寒冷程度 - 持久的薄壁钢制住宅建筑，比其他建筑物更稳定，并且可以满足大型空间的需求。
4结论
基于现有的冷壁钢结构系统，提出了一种具有高度工业化的新的冷弯曲钢板型结构系统(钢结构住宅二)05j910-2，包括新的冷弯薄壁薄壁钢壁板和新的组合钢制复合井建筑物。
（1）设置钢管结构柱的长度在墙的两侧都可以避免在现场避免复杂的节点组装过程，确保上壁和下壁的完整性，并提高上壁和下壁的协调变形性能；与钢管结构柱连接的地板梁可以提高建筑物的稳定性，并大大增加侧阻力。
（2）新的墙板模块使用轻钢框架填充隔热材料和隔热材料，尤其是在横钢管点上以正交方式连接的新的轻钢桁架，减少了轻钢桁架的热传导和声音传导。管道可以水平和垂直排列在轻钢框架内，这有利于墙壁结构的整合 - 热绝缘 - 隔热材料 - 隔热材料 - 设备管道 - 装饰性。
（3）轻钢龙骨框架中间的横向矩形钢管可用作龙骨两侧的纵向连接器，或用于龙骨两侧的水平连接器。它的结构很简单，可以实现多功能组件。水平矩形钢管也可以用作两侧钢管结构柱的柱间支撑，这有助于改善壁的稳定性。
（4）轻型钢复合质tic-tone底盖受到合理的压力，轻巧，高强度和高刚性，这可以减少地板盖的厚度并增加室内间隙。抽动脚趾区域嵌入隔热材料和隔热材料，可以提前埋在核心层中，以实现地板结构的整合 - 绝缘 - 隔热材料 - 隔热材料 - 设备管道 - 装饰和改善冷的组装程度 - 持久的薄壁钢住宅建筑。
摘录摘自2021年7月的“建筑技术”，Yue Xiaopeng
