钢结构檩条安装施工工艺
一般的
为了保证钢结构厂房项目安装工作的顺利进行，确保施工质量、进度、安全目标，圆满完成本工程檩条安装工作，制定了本工程专项安装施工计划。
施工图编制的主要依据是：《钢结构工程施工质量验收规范》（GB50205-2001）、《钢结构工程质量检验评定标准》（GB50221-95）、
钢结构屋面安装必须按照施工图进行，当施工图或实际施工过程中出现问题时，应由技术主管或相关技术人员处理。
本施工方案的要求与国家或行业标准、规范、规定相冲突的钢结构雨棚施工价格，以国家或行业标准、规范、规定为准。
安装主管与项目经理应按照公司制定的岗位职责各司其职，协调好彼此之间的交接工作，确保项目安装的顺利进行。
材料、半成品
▪钢构件：钢构件的型号、制造质量应符合设计要求和施工规范的规定，并有出厂合格证，符合相关的技术条件。
▪连接材料：焊条、螺栓等材料应有质量证明文件，并符合设计要求和国家相关标准。
▪油漆：防锈油漆的技术性能应符合设计要求和有关标准，并应有产品质量合格证明。
▪其他材料：各种规格的连接件，满足施工要求。
工作环境
▪根据零部件清单，清点进场零部件的数量，审查出厂合格证及相关技术条件。
▪ 检查构件在装卸、运输、堆放过程中是否损坏、变形，对损坏、变形的构件应进行矫正或重新加工，对损坏部位应重新刷防锈漆，并重新检查后办理验收手续。
▪检查零部件的尺寸、开孔、焊接等情况并做好记录。
▪钢结构构件应按安装程序成套供货，现场堆放区域应能满足现场顺序安装和起重设备进出的需要。
▪钢构件应分类堆放，刚度较大的构件可用木块水平堆放，多层堆放时，木块应在垂直线上。
▪编制钢结构安装施工计划钢结构雨棚施工价格，经批准后向施工队提供技术指导。
▪检查安装支撑面及预埋件，并取得合格的验收文件。
海利宏产品图片
安装过程
檩条類型
▪檩条一般为C型或Z型。冷弯薄壁型钢的冷成型工艺
如图所示：
檩条的分类
▪门式钢结构框架所用的檩条一般有屋面檩条、墙体檩条、扇形开口檩条、门窗檩条、雨篷檩条、女儿墙檩条、天窗架檩条等。
屋顶檩条系统安装
▪檩条安装应在刚性支撑（拉杆）、水平支撑、柱支撑安装完毕，主体钢结构调整完毕后进行。
▪应按图示尺寸在钢梁上标出檩条支架的焊点，并顺着标线焊接固定，同一排檩条支架的焊接位置应在一条直线上，并与钢梁（柱）保持垂直。
▪对于坡度小于1：12.5的屋面，安装檩条时应注意消除因钢梁挠度引起的屋面不平整。
▪檩条间的拉杆起稳定檩条的作用，安装时拉杆两端檩条两侧的螺母必须拧紧，使檩条自动伸直。
▪檩条间距应按施工图要求布置，误差值不大于±5.0mm，檩条弯升不大于L/750，且不小于12.0mm，用钢尺、铁丝检查。
墙檩条安装
▪调平：安装前对檩条支架进行检查调平，检查每根檩条的平整度，安装好的檩条之间的高低差控制在±5mm范围内。
▪标线：应按设计要求的支撑点位置，固定檩条的支撑点，为此，应对支撑点进行标线，并根据檩条布置图进行檩条的安装、定位、验收。
▪固定：檩条安装采用行车或人工定位，再用焊接机将檩条用螺栓固定在主钢结构上的檩条支架上，按设计要求焊接或螺栓固定，固定前再调整位置，偏差≤±5mm。
▪验收：檩条间距按施工图要求布置，误差值不得超过±5.0mm，檩条弯升不得超过L/750且不得小于12.0mm。用钢尺、铁丝检查。
▪檩条安装完毕后，由项目技术负责人通知质检员或监理工程师检查验收，确认无误后方可进行下一道工序。
允许偏差项目见表
防范措施：
▪檩条应吊至屋面后及时散开，避免造成门式刚架的集中荷载和变形。
▪安装檩条时要注意方向一致，美观整齐，安装螺栓拧紧后应将螺纹打毛，防止松动；
▪任何安装螺栓孔不得随意采用气割或扩孔方法。
品质记录
本工序标准质量记录
▪钢结构工程竣工图及设计变更记录；
▪安装所用钢材、连接材料、防腐层等材料的质量证明书或试验复检报告；
▪安装过程中产生的与工程技术相关的文件；
▪钢结构安装检验记录及安装质量评定资料；
▪基本验收记录；
施工前准备
▪建设项目管理部门负责工程施工前的准备工作。
▪施工项目经理组织施工项目管理部门的施工管理和技术人员编制施工计划。施工计划应根据合同和施工技术文件对工期、质量、进度、技术、安全的综合要求，合理安排施工人员、机械设备、材料等计划，确保施工进度。
▪施工项目经理组织相关施工管理和技术人员熟悉和掌握施工技术图纸。
▪组织施工所需劳动力，根据施工工期、工程进度，合理安排各工种、各工序所需施工人员数量，编排施工人员进场计划，保证施工进度。
▪施工项目经理应根据施工计划要求准备好施工机具。
▪向相关施工人员咨询施工工艺。
▪提前进入施工现场，安排住宿、办公室、仓库空间、现场材料存放空间及水电使用。
▪协调土木工程单位交叉作业相关工作。
▪准备好施工所需的安全防护用品，并根据人数配备。
▪制定安全技术措施，开展施工安全教育和安全技术宣讲。
▪编制施工质量、现场管理、安全管理所需的各种文件、图表、表格，以供施工期间记录。
▪施工准备状况，安排施工人员、材料、机械等进场，随时准备安装。

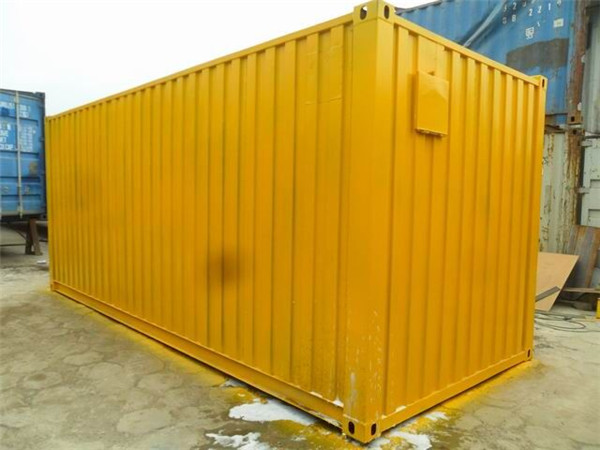

海利宏产品图片
质量保证措施
▪施工前应对相关施工人员进行质量教育，熟悉公司质量目标和工程质量目标，对各工序施工人员进行标准、操作规程培训，使其了解施工工艺和质量要求。
▪施工前应认真进行技术交底，严格按照规范和操作规程进行各工序。
▪所有进货的材料、部件都应经过相应的检验，不符合标准的不得擅自使用。
▪严格执行各项质量检测制度，严格做好自检、互检。
▪质检员应对每一道工序进行检查，检查合格后才允许进行下一道工序。
▪检验活动应按照国家行业相关标准执行，并按照标准规定的方法和数量对各工序进行充分检验，并保存检验记录。
▪安装过程中发现质量不合格，应责令施工人员修补、返工，并做好相应记录。
▪质检、技术、项目经理应对不合格品原因进行分析、研究，按照公司不合格品处理相关规定作出处理意见，采取预防措施，发现重大问题应及时报告公司相关部门，不得擅自处理。
▪隐蔽工程应及时履行检查、报告手续。
▪检验所用的检测仪器应当经过检定。
▪项目部每天召开会议，总结质量情况，做好预防工作。
▪保护好已完工的成品，防止人员踩踏已完工的部件，确保屋顶完好无损。
安全措施
▪施工现场成立安全领导小组，负责施工现场的安全工作。
▪ 施工人员进场前应进行安全培训与教育，施工过程中每周召开安全会议，工作前、工作后应进行安全教育。
▪施工经理应根据施工现场的实际情况和需要，制定安全技术措施。
▪施工前应对施工人员进行安全技术交底，让其了解本施工过程的安全要求，增强自我保护意识。
▪ 土建单位施工现场存在影响本单位施工安全的隐患时，应与业主协调消除隐患，业主不能协调的，应采取有效措施消除隐患。
▪施工脚手架验收合格后方可使用，使用过程中严禁擅自拆除杆件、扣件、斜撑。脚手架应由专人定期检查，发现异常应及时采取加固措施。
▪现场用电应遵守安全用电规定，配电箱应有专人看守，不得随意拉、拽。
▪电源箱应装漏电保护器，且漏电测试合格。
▪电源线应完好，不得使用老化的电源线。开展安全检查，检查施工现场脚手架、现场用电及临时设施，采取有效措施消除安全隐患。为施工人员提供安全的施工环境。
