有许多常见的楼板系统与钢结构一起使用。 工程中常见的有以下几种:

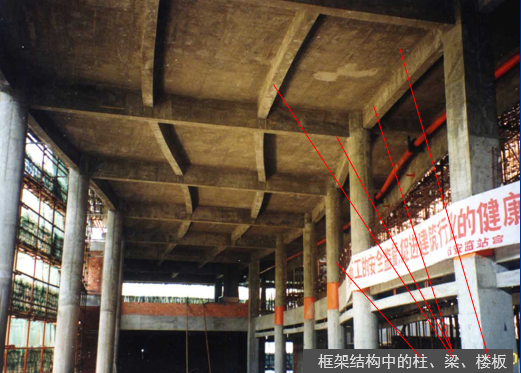

1、现浇钢筋混凝土楼板;

2、压型钢板组合(非组合)楼板(图1);

3、自承式钢框架(钢底模板)楼板; (图2);

4、自承式钢框架(混凝土底模板)楼板(图3);

5、自承式带肋钢筋混凝土组合楼板;

6、预制预应力底模混凝土组合楼板。

在选择和设计楼板形式时,应注意以下几点:

1、几种楼板的综合经济成本难以分类。 主要原因是楼板的价格构成不仅取决于材料,还需要考虑每个楼板系统中构件的工厂生产成本和运输成本。 以及现场施工措施的成本等。因此,在面对具体工程时,需要从楼板受力、材料选择、各部件运输、施工便利性等多方面进行比较,才能得出最佳楼层系统规划。

2、对于现浇钢筋混凝土楼板来说,优点是就地取材,不需要提前在工厂加工构件钢结构楼承板价格,所有工作都在现场完成。 但现场模板安装工作量大,施工速度慢。

钢结构楼承板多少钱一平米_钢承板楼结构价格多少_钢结构楼承板价格

3、对于压型钢板组合(非组合)楼板,用作底模的压型钢板目前生产量大,且易于采购。 运输距离一般较短、方便,现场模板也方便。

按断面形式,压型钢板可分为开放式和封闭式。 在相同厚度条件下,开式截面单位面积的抗弯刚度一般大于闭式,且由于开式截面上方混凝土板的平均厚度较小,实际同等条件下混凝土用量低于其他形式的楼板,因此除非建筑对楼板底部平整度有要求,一般优先采用开口型压型钢板为宜。

对于封闭截面,在相同厚度条件下,可选择截面抗弯刚度相近但膨胀面积较小的模型。

对于开敞断面,根据施工阶段选择相同厚度的不同型号进行计算(波峰以上覆盖混凝土的厚度相同)。 如果最大无支撑长度的计算结果接近,则选择扩展面积较小的截面模型。 在许多情况下,波高较高,大横截面可能并不经济。

虽然压型钢板组合(非组合)楼板在很多方面都具有很大的优势钢结构楼承板价格,但作为底模板的钢板厚度一般要求最小厚度为0.75~0.8mm,这是成本中比较大的一部分的楼板。 除了模板外受外压的钢板基本上不起任何其他有效作用。

4、自承式钢框架(钢底模板)楼板在受力方面与现浇钢筋混凝土楼板相同,但其优点是不需要现场模板。

同时,它比压型钢板组合(非组合)楼板具有更大的优势。 一、底模板钢板较薄,一般为0.5mm厚。 其次,底模板平展面积更小,结构工程师和建筑师更加灵活。 可以接受。

自承式钢架(钢底模板)楼板也有缺点。 例如,与开式压型钢板组合(非组合)楼板相比,混凝土用量略有增加:钢架(钢底模板)是工厂生产的,使用条件相同。 下层楼板钢筋用量较多,需要大规模运输。 这些因素使得在几种类型的楼板之间进行选择变得困难。

5、与以钢板为基础模板的楼盖体系相比,自承式钢框架(混凝土基础模板)楼板和预制预应力基础模板混凝土组合楼板在受力方面得到了充分利用,但存在以下问题:一些应用障碍。

首先,由于预制构件重量较大,不适合长途运输。 应考虑选择就近的预制构件厂或现场预制;

其次,设计时要尽量减少预制板的数量,避免生产成本大幅增加;

三是构件较重,现场吊装困难。 需要考虑方便施工和降低措施成本的因素。
