1850 年法国人率先使用钢筋混凝土。1872 年建造了世界上第一幢楼房建筑。到今天，钢筋混凝土在建筑领域的运用和发展极为广泛。它强度高，不会燃烧，耐久性好，可塑性佳。所以它是当今建筑业中不可或缺且较为经济的建筑材料之一。
钢筋混凝土楼板（按施工方法）
现浇的是钢筋混凝土楼板；装配式的是钢筋混凝土楼板；装配整体式的也是钢筋混凝土楼板。

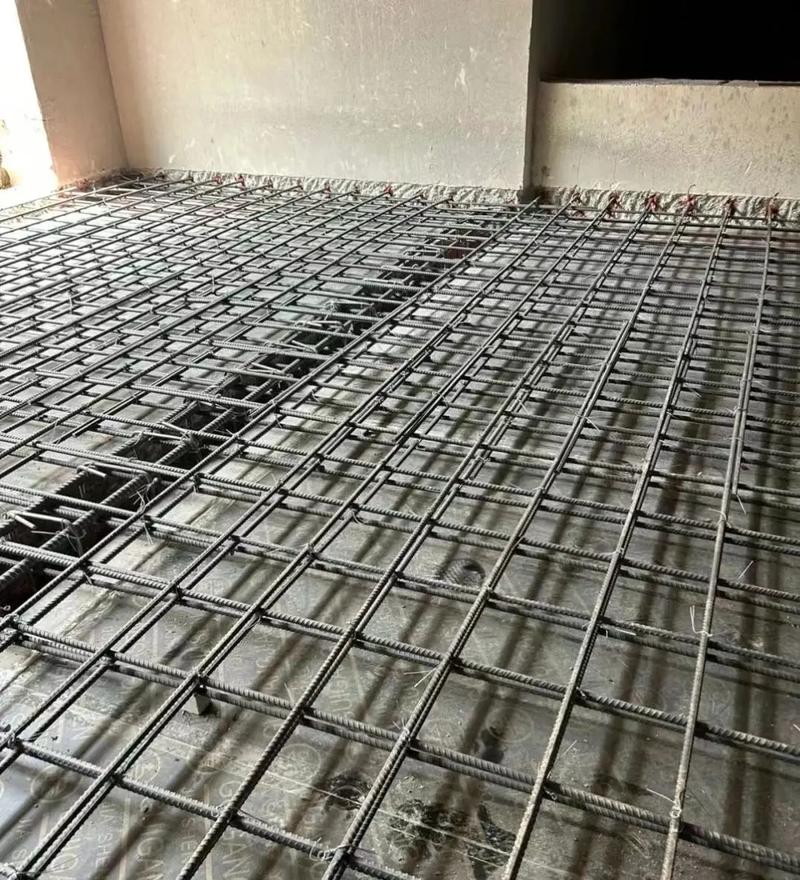

一、现浇式钢筋混凝土楼板
现浇式钢筋混凝土楼板是在施工现场进行操作形成的楼板。首先要支模，接着绑扎钢筋，然后浇筑混凝土钢结构楼板厚度，最后进行养护等工序。
特点：楼板的优点是能够自由成型，整体性很强，抗震性能良好。然而，它也存在一些不足，比如模板用量较大，工序较多，工期较长，工人的劳动强度较大，并且施工受季节的影响也比较大。
现浇钢筋混凝土楼板（受力和传力情况）
板式楼板
梁板式楼板
无梁楼板
压型钢板组合楼板
1、板式楼板
楼板现浇成一块平板，四周直接支承在墙上，楼板上的荷载直接通过楼板传给墙体，这样现浇成的平板式楼板被称为板式楼板。
板式楼板的底面较为平整，这使得支模施工比较方便。然而，当楼板跨度较大时，就需要增加楼板的厚度，这样会耗费较多的材料。正因如此，板式楼板适合用于平面尺寸较小的房间，像厨房、卫生间以及走廊等。
传力路径：楼面荷载→板式楼板→墙（梁）
2、梁板式楼板
楼板（受力特点和支承情况）
单向板、双向板
a.单向板：
当 l2 与 l1 的比值大于 2 时，在荷载施加的情况下，板主要在 l1 这个方向发生挠曲，然而在 l2 方向的挠曲程度非常小，这表明荷载主要是沿着 l1 进行传递的，所以将其称为单向板。
b.双向板：
当 l2 与 l1 的比值小于等于 2 时，两个方向都会出现挠曲现象，这表明板在两个方向上都能够传递荷载，所以将其称为双向板。
梁板式楼板：
房间空间尺度较大时，为让楼板结构的受力与传力更合理，通常会在楼板下设梁，以此增加板的支点，进而减少板的跨度，像这样的楼板就被称为梁板式楼板。按照梁的布置情况，梁板式楼板可分为单梁式楼板、双梁式楼板和井式楼板；依据板的受力情况，可分为单向肋梁楼板和双向肋梁楼板。
传力路径：楼面荷载→板→梁（主梁、次梁） →柱（或墙）
⑴楼板结构的经济尺度
a.单向板：
经济跨度：3m左右
屋面板的板厚为 60 至 80 毫米；通常是板跨的 1/35 到 1/30 。
民用建筑楼板厚，70mm~100mm;
工业建筑楼板厚，80~180mm。
b.双向板：
经济跨度：3m左右
板厚的范围是 80mm 到 160mm。通常来说，它是板跨的 1/40 到 1/35 。
c.单梁式楼板：
楼板的跨度大于 3m 。当跨度处于 4 至 6m 这个范围时，需要在板中增设小粱（次粱）。
d.双梁式楼板（单向肋梁楼板）：
经济跨度：板跨超过5m时，设大小不同的梁形成主、次粱。
主梁的跨度在 5 米到 8 米之间；次梁的跨度在 4 米到 6 米之间；板的跨度在 1.7 米到 2.5 米之间。
⑵楼板的结构布置
结构布置是在设计过程里，要对楼板的承重构件进行合理的安排，让其能够受力。
合理，并与建筑设计相协调。
结构布置考虑的因素：
a.首先，应考虑构件的经济尺度，以确保构件受力的合理性。
其次，构件的布置要依据建筑平面设计的尺寸来进行。这样做的目的是让主梁尽可能地沿着支点的方向布置。
短跨布置；次梁则与主梁垂直。
c.综合考虑使用功能、结构安全和经济等因素。
3、无梁楼板
无梁楼板:楼板直接支承在柱子上，不设梁。
在柱与楼板连接处，柱顶构造分为有柱帽和无柱帽两种。
当楼面荷载较小时，采用无柱帽的形式；
当楼面荷载比较大的时候，为了提升板的承载能力，让板更有刚度，增强板的抗冲切能力，能够在柱顶设置柱帽以及托板，这样做的目的是减小板跨，同时增加柱对板的支托面积。
无梁楼板的柱间距适宜为 6m，并且呈方形布置。因为板的跨度比较大，所以板厚不宜小于 150mm，同时要不小于板跨的 1/35 到 1/32 这个范围，一般在 160 到 200mm 之间。无梁楼板的四周需要设置圈梁，梁高不小于 2.5 倍的板厚。
特点：板底平整，室内净空高度大，采光和通风条件良好，便于采用工业化施工方式，适用于楼面荷载较大的公共建筑，像商店、仓库、展览馆等，也适用于多层工业厂房。
4、压型钢板组合楼板
压型钢板组合楼板，是以压型钢板作为衬板，接着在其上面浇筑混凝土。由钢衬板与混凝土组合而形成的这种整体式楼板，就被称为压型钢板组合楼板。
组成：它主要由楼面层、组合板和钢梁三部分组成
压型钢板的跨度通常为 2 至 3 米，它被铺设在钢梁之上，并且与钢梁通过栓钉相连接。在其上面浇筑的混凝土厚度为 100 到 150 毫米。
特点：压型钢板在压型钢板组合楼板中承担施工时的荷载，它是板底的受拉钢筋，同时也是楼板的永久性模板。这种楼板使得施工程序得以简化，施工进度得以加快，并且具备较强的承载力、刚度以及整体稳定性，然而其耗钢量相对较大，适用于多、高层的框架或框剪结构的建筑之中。
二、装配式钢筋混凝土楼板
装配式钢筋混凝土楼板：在构件预制加工厂或施工现场外预先制作，之后运到工地现场进行安装的是这种钢筋混凝土楼板。 装配式钢筋混凝土楼板：预先在构件预制加工厂或施工现场外制作，接着运到工地现场进行安装的钢筋混凝土楼板。 装配式钢筋混凝土楼板：于构件预制加工厂或施工现场外预先做好，再运到工地现场进行安装的钢筋混凝土楼板。
特点：楼板的使用效率得到了提高，混凝土的浇制质量较为良好。现场操作程序得以简化，施工工期有所缩短，它属于建筑工业化的一种形式。然而，其结构整体性相较于现浇钢筋混凝土楼板要差一些，这对建筑抗震是不利的。
板的长度通常与房间的开间或进深是一致的，其长度为 3M 的倍数。板的宽度一般是 1M 的倍数。板的截面尺寸是通过结构计算来确定的。
1、板的类型
按生产方式——预应力和非预应力。
按外形和使用——实心平板、空心板、槽形板。
⑴实心平板
尺寸方面，跨度大概在 1.5m 左右。板厚通常为 60mm。当搁置在钢筋混凝土梁上时，板厚不小于 80mm；搁置在内墙时，板厚不小于 100mm；搁置在外墙时，板厚不小于 120mm。
特点：板的厚度较小，所以隔声效果不佳。正因如此，一般不会将其用作使用房间的楼板，而是多用作楼梯平台、走道板、搁板、阳台栏板、管沟盖板等。
⑵槽形板
槽形板是一种构件，它梁板合一。在板的两侧设置有小梁，这些小梁也被称作肋。由于构成了槽形断面，所以被称为槽形板。
铺设方式：有正铺和反铺。
槽形板的跨度在 3 米到 6 米之间；板宽为 500 毫米到 1200 毫米；板肋高通常是 120 毫米到 240 毫米；为了提升槽形板的刚度并且便于搁置，板的端部需要设置端肋，端肋与纵肋相连；当板的长度超过 6 米时，需要沿着板长每隔 1000 毫米到 1500 毫米增设横肋。
特点：槽形板具备自重较轻的优点，能够节省材料，造价也相对较低，并且便于进行开孔留洞等操作。然而，正槽板存在板底不平整以及隔声效果差的问题，通常在对观瞻要求不高或者用于做悬吊顶棚的房间中使用；而反槽板在受力方面以及经济性上不如正槽板，不过其板底是平整的，朝上的槽口内可以填充轻质材料，以此来提高楼板的保温隔热效果。
⑶空心板
空心板是将平板沿着纵向进行抽孔，把多余的材料去除，从而形成中空的一种钢筋混凝土楼板。平板中的孔洞形状有方形孔、椭圆形孔以及圆形孔等。因为圆孔板在构造方面较为合理，并且制作起来比较方便，所以它的应用范围很广泛。
板厚有 120mm、150mm、180mm、240mm 等。
特点：空心板的自重较轻，能够节省材料，造价相对较低。并且，与槽形板相比，空心板的上下板更为平整，其隔声效果也优于槽形板。
2、板的结构布置方式
板的结构布置方式
墙承重体系、框架承重体系
a.当预制板直接搁置在墙上时称为板式结构布置。
b.当预制板搁置在梁上时称为梁板式结构布置 。
结构布置方面，要尽量降低板的类型和规格的数量。另外，在空心板进行安装之前，需要在圆孔里面进行相关操作。
塞C15混凝土圆柱以避免板端被压坏。
3、板的搁置要求
支承于
梁上搁置时，其长度需不小于 80mm；内墙搁置时，其长度需不小于 100mm；外墙搁置时，其长度需不小于 120mm。
铺板的做法如下：首先在墙或梁上用 10 到 20 毫米厚的 M5 水泥砂浆进行找平，也就是座浆；接着再进行铺板操作；这样做能够使板与墙或梁形成较好的联结；并且还能让墙体受力保持均匀。
当采用梁板式结构时，板在梁上的搁置方式一般有两种：
一种是板直接搁置在梁顶上
一种是板搁置在花篮梁或十字梁上
4、板缝处理
侧缝：三种,V形缝、U形缝、凹槽缝。
当缝隙的尺寸小于 60mm 时，能够对板缝进行调节，让其小于或等于 30mm，并且灌入 C20 细石混凝土。
当缝隙处于 60 到 120 毫米这个范围之间时，能够在灌缝的混凝土里添加配置 2 根直径为 6 毫米的通长钢筋。
当缝隙处于 120 到 200mm 这个范围之间时，需要设置现浇钢筋混凝土板带，并且要把板带设置在墙边或者有穿管的部位。
⑶当缝隙大于200mm时，调整板的规格［如图板缝处理］。
5、楼板与隔墙
预制板上设有隔墙时，为避免隔墙重量仅由单一预制板承担。可将隔墙垂直分布在各块预制板上，也可将隔墙设置在两块预制板的连接缝上，这样能让它们共同承受隔墙的重量。
隔墙与楼板的关系见课本101页图4-16。
三、装配整体式钢筋混凝土楼板
装配整体式钢筋混凝土楼板：现浇板存在消耗模板量大的问题，预制板又有整体性差的缺点。为了克服这些缺点钢结构楼板厚度，可先将楼板的一部分进行预制安装，之后再整浇一层钢筋混凝土，这样的楼板就是装配整体式钢筋混凝土楼板。
装配整体式钢筋混凝土楼板按结构及构造方法的不同有：
密肋楼板、叠合楼板
1、密肋楼板
密肋楼板有现浇和预制两种。
现浇是在填充块之间进行操作，具体是现浇密肋小梁和面板，而填充块包括空心砖、轻质块等。
预制楼板结构是这样制成的：在密肋小梁之间安放预制空心砌块，然后现浇面板。

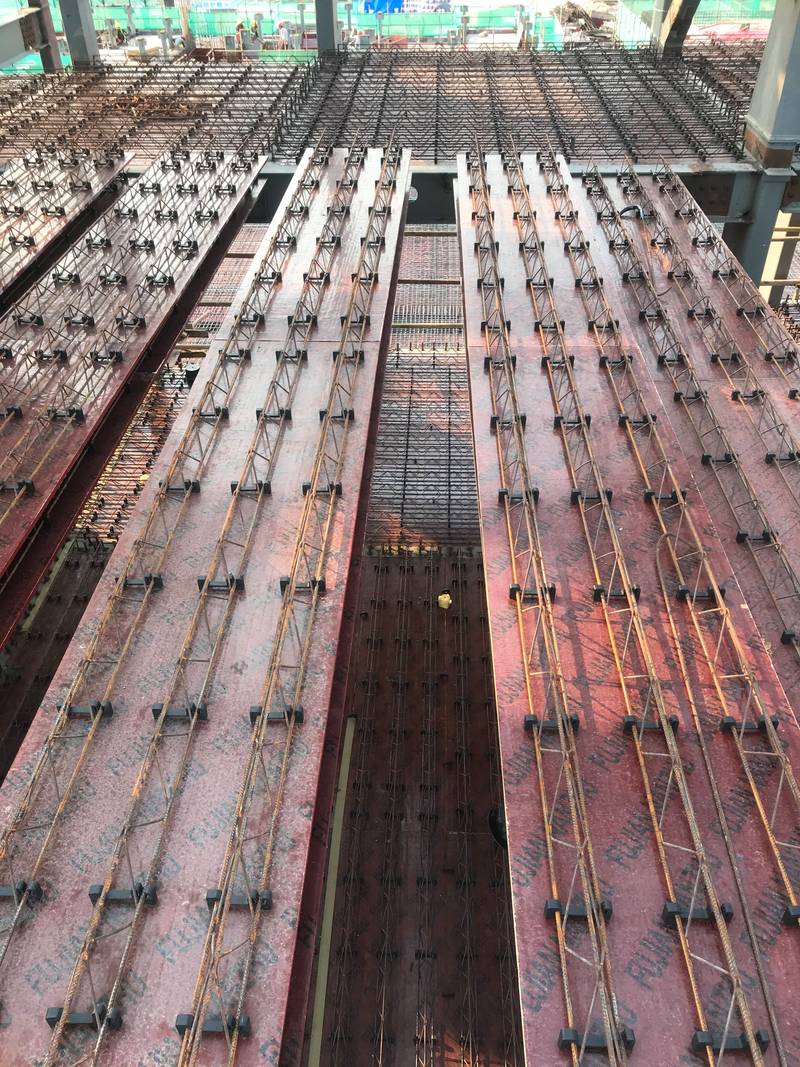

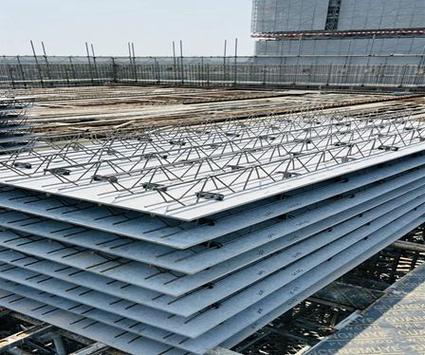

2、预制薄板叠合楼板
叠合楼板是一种整体楼板。它以预制钢筋混凝土薄板作为永久模板，同时承受施工荷载。在其上面还整浇有混凝土叠合层。
叠合楼板的构造尺寸方面，其跨度通常在 4 至 6 米之间，最大能够达到 9 米，一般来说 5.4 米以内的跨度较为经济。预应力薄板的厚度为 50 到 70 毫米，板宽在 1.1 至 1.8 米之间。叠合层的强度是 C20 级，其厚度一般为 100 至 120 毫米。
为保证预制薄板与叠合层有较好连接，需对薄板上表面进行处理。常见处理方式有两种：其一，在上表面作刻槽处理，刻槽直径为 50mm，深度为 20mm，间距为 150mm；其二，在薄板表面露出较规则的三角形结合钢筋。
