【室内设计胶囊】
在装饰工程中，铝板、铝扣板吊顶等铝制品往往需要特殊的组合组件来完成安装。 与一般节点相比，节点相对复杂，这也增加了设计人员深化的难度。
我们对常用的铝产品节点进行深入分析，希望能为设计师和施工部门提供安装指导。 铝产品详细目录如下：
01.吊顶铝扣板安装节点
● 方形角撑板
方形扣板一般尺寸为300～800，宽度最大为600*1200，厚度一般为0.4-1.2厚，具体根据尺寸要求而定。 下图为几种典型方形扣板的安装示意图：
▲短边方板吊顶吊装
▲ 600x600降级板吊顶示意图
▲节点板与设备皮带合拢示意图
● 条状角撑板
常规的条形角板安装节点如下图所示。 一般宽度比较小，常见200mm或300mm宽，长度一般为2400mm，厚度0.8-1.2不等。 如果尺寸较大，必须保证厚度达到标准，或者背面加衬墙板或加强筋。
需要注意的是条形铝板与窗帘的闭合。 一定要注意封口条的尺寸要盖住扣板10-20mm，防止封条板漏水。
▲条形铝板与幕布的闭合
▲节点板及墙立面封边条细节
● 隐藏式卡扣式龙骨条形节点板安装示意图
▲高低组合条形扣板吊顶
▲开放式组合条形吊顶
▲防风扣板吊顶
隐龙骨铝板以贴合形式安装在吊顶上时需要注意的事项：
1、龙骨间距必须控制准确，否则会出现安装误差。
2、安装顺序：测量放线→固定吊杆→安装边龙骨→安装主龙骨→安装次龙骨、支撑龙骨→安装装饰板→安装板条、封口条。
3、注意封口条底边必须在同一水平线上，以免铝板边缘倾斜。
4、吊顶上的灯具、通风口、检查口等设备应采用独立吊杆安装，不应固定在龙骨吊杆上。
●明装龙骨条扣板安装示意图：
明龙骨的原理与矿棉板安装系统大致相同。 龙骨既是结构应力的载体，又是装饰收口工艺缝。
这种安装方式对龙骨的架设要求较高，尺寸必须准确，否则铝板放置后会漏水或无法放置。
▲外露龙骨板吊顶
02.挂接结构铝板吊顶安装节点
● 铝板吊顶安装示意图
粘扣带结构铝板的特点是：
1.结构坚固，表面光滑。
2、承载重量高，可加大宽度。
3、对龙骨间距尺寸的要求比较高。
4、如有隐藏的灯槽、通风条等，挂钩结构应尽量与结构条垂直布置。 这使得关闭和安装更加容易。 如果灯带被透光板遮挡，可以用封闭条封闭。 如下所示：
▲半透明灯带连接板节点处理示意图
▲钩子结构节点图
▲勾板节点隐藏灯槽示意图
▲挂钩结构铝板吊顶安装
03、铝挂片吊顶板安装节点

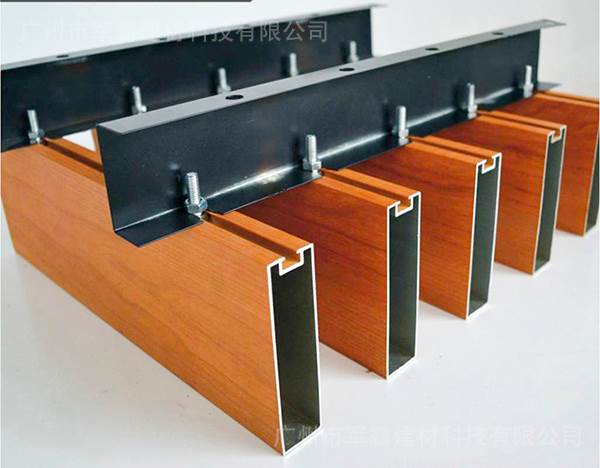

●U型吊架
以上是常规U型吊架的安装示意图，该吊架有专用龙骨和成型模具。 安装注意事项：
1、截面尺寸不宜太大，一般宽度为30mm-50mm，高度为40mm-120mm。 法兰卡口一般为5mm，间距根据设计而定。
材料厚度为1.0-1.5，不宜太厚，原因有二：
① 容易产生R过大、不美观的情况； ② 增加了成本。
2、龙骨最好上色，防止安装后露出底部，影响美观。
3、长度不宜过长角钢 钢结构 节点，一般小于4M，以方便安装，防止变形。
4、对于不规则尺寸，量大时可以成型。 数量较少时，一定要先进行板材成型，再进行表面处理，以免用表面处理好的材料成型时损伤表面。
5、运输过程中注意包装，防止挤压变形。
▲内部连接采用套筒，侧面连接采用专用盖
壳体+盖板的连接结构可以通过以下四种方式形成，如图所示：
方案一：铝型材挤压。 当工程体积较大（超过1吨）且型材尺寸较小（型材高度在150以内）时，此选项更有利。 使用量在2000米以上，型材比同等厚度的铝板成型便宜10%左右。
选项2：铝板成型和铆接配件。 当用量不大且铝板厚度在1.0左右且尺寸较大时使用此选项。 配件可以增强力量。 一般用途为1000米以下、500米以上。
方案三：用量较小、尺寸特殊时使用。 （如20*300*1.2）
方案4：用量较大且尺寸不适合成型、制作型材时使用。 （如30*400*0.8）该方案适合铝板较薄时使用，既可以降低成本又可以保证强度。
● 常规优惠券安装示意图仅供参考。
▲V型天花板搭配翼型叶片
▲J型叶片天花
04.凹凸（AT）吊顶板安装节点
▲AT吊顶剖面样品
▲AT型吊顶
凹凸吊顶安装结构是基于挂钩结构形成并安装的，既能达到视觉上的整体感，又能保证结构的稳定性。 注意：单块铝板的宽度不宜过大。
05.飞翼吊顶板和M型网格吊顶
● 飞翼吊顶板安装节点示意图
▲飞翼吊顶安装节点
▲立体图
● M型网格吊顶
▲M型网格龙骨吊顶节点
▲三维节点图
M型网格吊顶采用铝合金型材作为框架，框架型材兼作结构龙骨。
06.铝板异形吊顶示意图
▲阶梯式吊顶示意图（适用于会议室、剧院等环境）
▲过道屋顶示意图
▲弧形吊顶示意图
▲节点详情图
07.面板节点图
绘制节点图：
铝板厚度为2.0mm。 铝板水平安装如图所示。 采用平码、圆头自攻螺钉安装固定。 角码上焊接镀锌角钢，并用膨胀螺钉固定在墙上。
08、铝板包柱安装节点及流程
● 铝板包柱结构胶接
以下类型的柱缠绕接头适用于直径较大的柱。 覆板分为四部分，外观呈现两条密缝和两条工艺缝。 工艺缝中间填充结构胶。 这种接头的缺点是：
1、结构胶外露，影响美观；
2、距离较近的两条接缝与基层不接触角钢 钢结构 节点，容易因外力作用而变形。
● 铝板包柱焊接码片螺钉固定节点
下图是带有工艺缝压条的圆柱形塔的示意图。 安装方法是将码片焊接在包装板侧面，直接用螺钉将码片与钢架连接，然后用U型压条形成间隙。
防范措施：
1、铝板必须是2.5厚
2、上、下、左、右芯片的位置必须错开，否则在插入过程中会相互碰撞而无法插入。
3、安装前必须检查钢架是否平整、垂直，防止覆面板表面凹凸不平。
4、接缝条应分开并与铝板接缝，以保持美观。
● 铝板包覆柱挂结构节点
以下为板装式挂卡结构。 这种安装方式无需工艺槽和封口条即可实现密集拼接效果。 但它要求尺寸精度高，不得有偏差或错位。 连接详情如下图所示：
技术要求：材质：2.5mm厚铝板，内板控制负公差，注意圆弧面不能有直线段。
● 造型柱挂板加工说明
09.铝合金线
铝合金制品在装饰方面也得到广泛应用。 成熟的产品有门、窗、隔断、推拉门、踢脚线等，还有很多封边条、填缝条也被广泛使用。 下面列出一些节点图供参考：
●铝合金造型线条
● 淋浴隔断玻璃边条
● 淋浴隔断玻璃边条
●铝合金金属踢脚线
