钢筋原材的管理很必要，对建筑工程的安全性和耐久性起着重要作用。
以下是关于钢筋原材的一些重要信息：
一、分类
二、检测参数力学性能
拉伸试验包括屈服强度（Rel）、抗拉强度（Rm）、断后伸长率（A）以及最大力总伸长率（Agt）。
弯曲试验：冷弯性能（180°弯折无裂纹）
牌号带 E 的钢筋需要进行强屈比（Rm/Rel≥1.25）的检测，同时也需要进行超屈比（Rel 实测/标准值≤1.30）的检测。

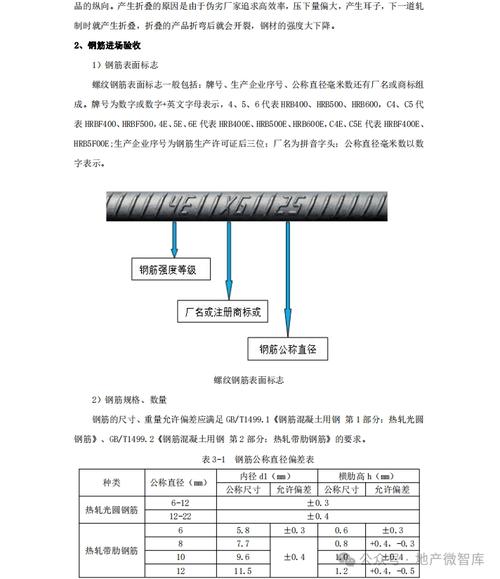

外观与尺寸
表面质量良好，不存在裂纹、折叠、结疤等缺陷；重量存在偏差；公称直径存在偏差。
化学成分分析
当发现钢筋出现脆断的情况时钢结构工程施工质量验收规范 pdf，应进行化学成分检验；当发现钢筋的焊接性能不良时，应进行化学成分检验；当发现钢筋的力学性能显著不正常时，应进行化学成分检验。
三、取样数量批量要求
热轧光圆钢筋：每 60 吨为一批，不够 60 吨的按一批计；超过 60 吨的部分每 40 吨加 1 组试件。
预应力钢绞线：每60吨为一批。

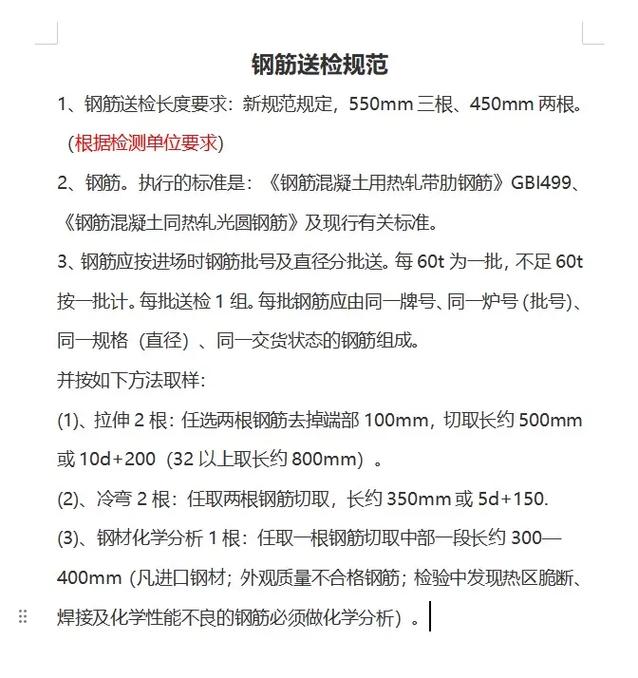

取样规则
每组试件取5根，长度50-55cm，避开端部1m范围。
图片来自网络
四、检测规范列表
类别
规范名称及编号
原材标准
《GB/T 1499.1-2024 热轧光圆钢筋》
《GB/T 1499.2-2018 热轧带肋钢筋》
验收规范
《混凝土结构工程施工质量验收规范》是 GB 50204-2015 这一规范。 该规范主要针对混凝土结构工程的施工质量进行验收方面的规定。 它在 2015 年制定并实施。 其对混凝土结构工程施工质量的验收有着明确的标准和要求。 对保障混凝土结构工程的施工质量起到重要作用。
连接检测
《JGJ/T 27-2014 钢筋焊接接头试验方法标准》
五、注意事项取样操作
需在监理的见证下进行随机取样，并且取样要标识清晰，包括工程名称、部位以及日期等。对于带肋钢筋，需要核对其肋高以及肋间距是否符合标准。
检测流程
外观检查合格后才送去进行力学试验，这样能避免锈蚀和变形的样本混入。检测时效方面，需要在取样后的 48 小时内送检钢结构工程施工质量验收规范 pdf，以避免氧化对结果产生影响。

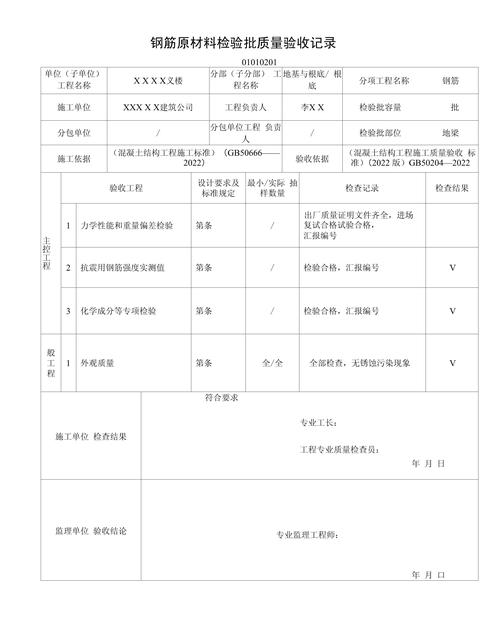

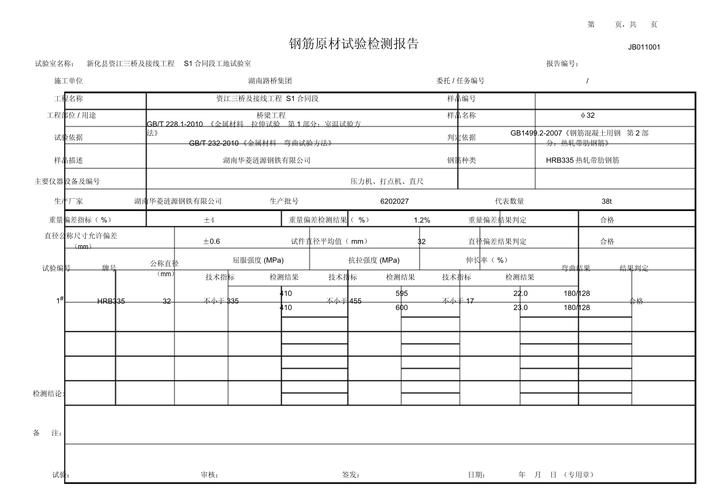

报告审核
关注“强屈比”“超屈比”是否达标，带E钢筋需单独标注。
图片来源网络
不合格处理
严格的质量控制和规范的管理能够确保钢筋原材的质量符合相关标准和设计要求，这是保障建筑工程质量的重要环节。
总结：进行取样时要符合规范，测试要精准，审核要严格，以此来确保钢筋的性能能够满足工程安全的要求。更多关于检测的细节可以参考《GB 50204》以及《JGJ 107》。
