专项施工图编制指南
（一）项目概况
（一）项目基本情况：建筑面积、高度、层数、结构形式、主要特点等。

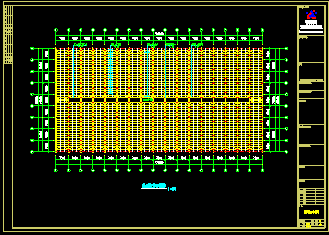

（2）钢结构工程概况及特级危险大型工程内容：钢结构工程平面图、立面图、剖面图、典型节点图、主要钢构件断面、最大板厚、钢材及工程量等，列出特级危险项目。
2、施工布局：临时施工道路和运输车辆路线，钢构件存放场地和装配场地布置，起重机械布置，移动起重机械行走路线等，施工、办公、生活区布置，临时使用电力、水、排水、消防安排等
3、施工要求：明确钢结构工程的质量安全目标要求、工期要求（工程开工日期、计划竣工日期）、计划安装开工日期和竣工日期。
4、周边环境条件：项目所在地、场地及其周边环境（相邻建（构）筑物、道路及地下地上管线、高压线路、基坑的位置关系）。
5、风险识别和分级：钢结构安装的风险识别和安全风险分级。
六、参建各方责任单位。
（二）编制依据
1、法律依据：钢结构安装工程所依据的有关法律、法规、规范性文件、标准、规范等。
2、工程文件：施工合同（施工承包范本）、勘察文件、施工图纸等。
3、施工组织设计等。
（三）建设方案
1、总体施工布置及流段划分。
2、施工进度计划：钢结构安装工程的施工进度计划，具体到各子工程进度计划。
3、施工所需材料和设备及进场计划：机械设备配置、施工辅助材料需求及进场计划、相关计量检测仪器需求计划、施工用电计划、必要的检验检测计划。
4. 劳动力规划。
（四）施工技术
一、技术参数：
（1）钢构件的规格、尺寸、重量、安装位置（平面距离、标高高度）。
(2)选择塔式起重机和移动起重设备的性能、数量和安装位置；确定移动式起重设备的行驶路线，选择吊具，确定移动式起重设备站的基础承载力，并进行工况分析。
（三）钢结构安装所需的作业平台、工装、组装好的轮胎架、临时承重支架、结构措施及基础设计、基础承载力等技术参数。
（4）季节性施工必要的技术参数。
（5）钢结构安装所需的施工预压值等技术参数。
2、工艺流程：钢结构安装工程总体施工工艺流程及各子工程工艺流程（操作平台、拼装轮胎架、临时承重支撑架搭设、安装、拆除工艺流程） 。
3、施工方法和操作要求：钢结构工程施工前的准备、现场拼装、安装顺序和定位、校正、焊接、卸料和涂漆等施工方法和操作要点钢结构安装工程费用，以及采取的安全技术措施（操作平台、装配式轮胎架、临时承重支撑架及相关设施设备的安装和拆卸方法、常见安全质量问题及预防和处理措施。
4、检验要求：描述钢构件等材料的现场质量检验。钢结构安装过程中，应按照专项施工方案对相关工序、工序等工序进行安全和质量检查。
（五）施工保障措施
1、组织保障措施：安全组织架构、安全保障体系及相应人员安全职责等，并明确机构安全管理措施钢结构安装工程费用，包括人员教育、技术交底、安全检查等要求。
2、技术措施：安全保证措施（含消防安全保证措施）、质量技术保证措施、文明施工保证措施、环境保护措施、季节性施工保证措施等。
3、监测监测措施：监测组织机构、监测范围、监测项目、监测方法、监测频率、预警值和控制值、检查、信息反馈、监测点布置等。
（六）施工管理和作业人员配置及分工
1、施工管理人员：管理人员及岗位职责清单（项目负责人、项目技术负责人、施工人员、质量人员、班组长等）。
2、专职安全人员：专职安全生产管理人员名单及其岗位职责。
3.特种作业人员：经认证的特种作业人员名单及其岗位职责。
4、其他作业人员：其他人员及岗位职责清单。
（七）验收要求
1、验收标准：根据施工工艺明确相关验收标准和条件（专项施工方案、钢结构施工图及工艺设计图、钢结构工程施工质量验收标准、安全技术规范、标准、规程、其他验收标准） 。
2、验收程序及人员：具体验收程序及验收人员（建设、施工、监理、监测等单位相关负责人）。
三、验收内容：
（一）起重机械选型、使用登记证明及必要的基础承载力；两台或多机起重时的起重重量分配、吊点位置、站车位置等。
(2)吊带的规格和完整性；吊耳的尺寸、位置和焊接质量。
(3)大型装配式轮胎架、临时支撑架基础及架设。
(4)构件吊装时的变形控制措施。
(5)工艺要求的结构加固措施。
（六）相应起重、顶升、平移（滑动）、旋转等配套设备及配套工装的规格和性能。
(7)卸载条件。
（八）其他验收内容。
（八）应急措施
1.应急救援领导小组的组成和职责，应急救援队伍的组成和职责，包括应急响应、救援、安保、后勤、医疗救援、善后、应急救援工作的分步报告程序流程、联系信息等
2、突发事件（重大隐患、事故）及其应急措施。
