1、总图设计
1.总平面图
（一）保留地形和地物
(2) 测量坐标网络及坐标值
（三）场地四个边界的测量坐标（或定位尺寸）、道路红线、建筑物红线或土地边界线的位置
（4）场地周边原有和规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物、构筑物的位置、名称和层数
（五）建筑物、构筑物的名称或者数量、层数、位置（坐标或者相互关系尺寸）（人防工程、地下车库、油库、储罐等隐蔽工程用虚线表示）。场地内主要建筑物、构筑物的名称、建筑层数、建筑物、单元的数量。建筑屋顶的轮廓宜用单线表示，坡屋顶宜标明屋脊线的位置。
(6)建筑退缩线
（七）标明居住区道路与城市道路的连接情况；标明社区车道和人行道的主要和次要入口，以及周围道路上的公交车站位置。
(8) 路面宽度及平曲线要素
（九）道路红线和道路中心线
（十）室内设计立面图；高程系统
（十一）广场、停车场、体育场馆、道路、无障碍设施、排水沟、挡土墙。边坡防护定位（坐标或相互关系）尺寸
(12)北点或风玫瑰图
（十三）建筑物、构筑物采用编号时，应当列出《建筑物、构筑物名称及编号表》
（十四）设计院除《规范》外，还需完成反映建筑人行出入口层（含下沉庭院）平面的总平面图（简称“首层总平面图”）。广义上的国家制定的总体规划。
(15)标明建筑物人行出入口的标高(一般为底层)、室外台阶、架空楼层及与道路的高差。
（十六）道路平面必须标明道路中心线、车行道、人行道、道路绿化和停车位（场）、道路尺寸、组级以上道路转弯半径以及不同等级道路的交接。
（十七）明确社区内公共厕所、垃圾站、托儿所、居委会、围墙、门卫、地下通风口、排烟口等配套设施的平面位置、标高及具体做法
（十八）明确道路两侧和社区的雨水排放系统做法。室外大型平台、广场、台阶以及道路从室外到室内的坡度变化处应设置排水沟、格栅，形成排水管网。
2、竖向平面布置图（平地可结合总平面图绘制）
(1) 场地测量坐标网及坐标值
（2）场地附近道路、水域、地面主要标高
（三）建筑物、构筑物名称或者编号、室内外地面设计标高
（四）广场、停车场、体育场馆设计标高
（5）道路和排水沟的起点、变坡点、转折点、终点的设计高程（道路和排水沟的中心必须在沟底）、纵坡、纵坡坡距离和关键坐标。道路表示双坡或单坡。表面坡度，必要时注明道路水平曲线和垂直曲线元素
（6）为避免场地出现倒坡，竖向设计图纸除标明所有巷道的坡度、坡长、边坡点外，还应标明住宅单元出入口之间的人行通道和社区内的道路。坡度、坡长、坡度变化点
（7）挡土墙、护坡或屋脊的顶部和底部的主要设计标高和护坡坡度

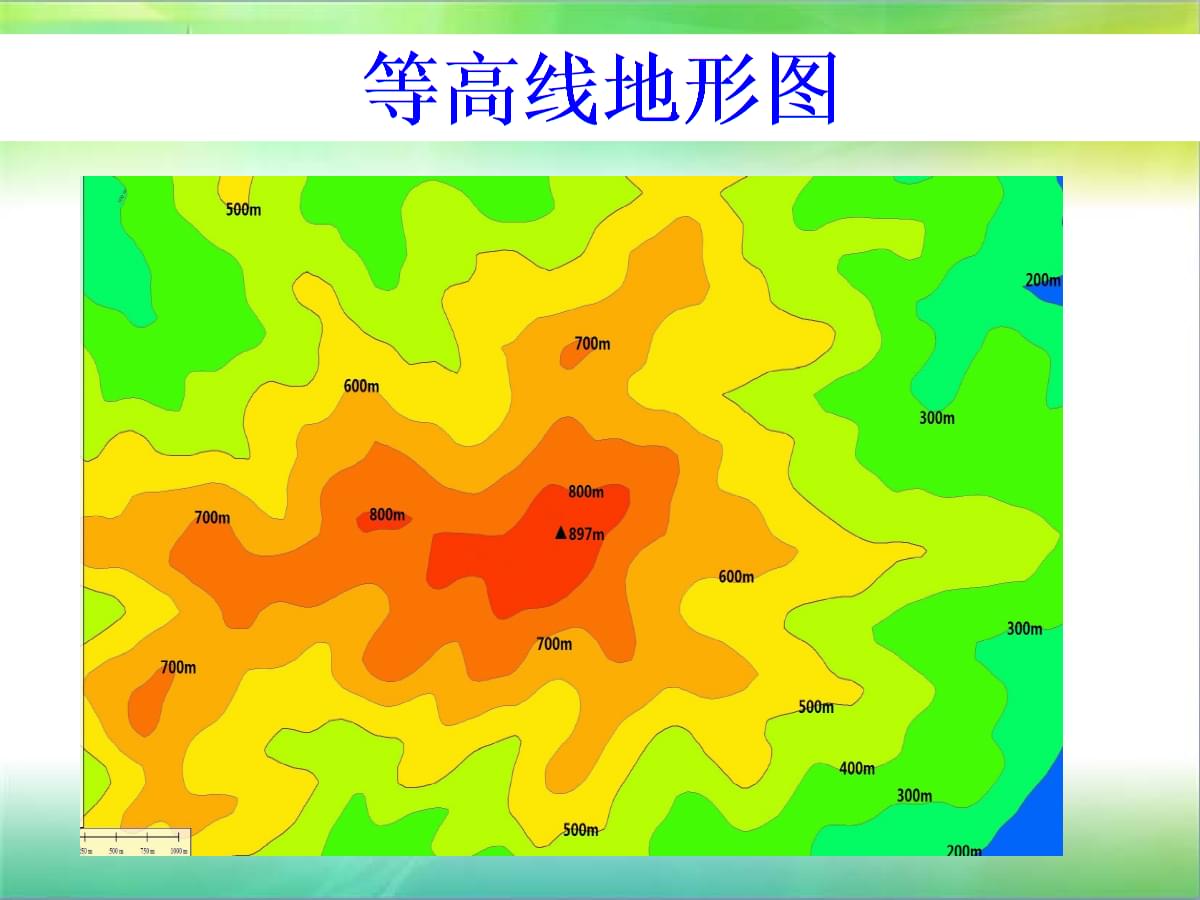

(8) 用坡度箭头指示地面的坡度。当场地平整要求严格或地形起伏较大时，可用设计等高线表示。
(9) 北针或风玫瑰图
(10)注明尺寸单位、比例、补充图例等。
3、土方平衡图
（1）场地四个边界施工坐标
（2）建筑物、构筑物设计位置（细虚线所示）
（3）20m×20m或40m×40m方格及其定位、原地面高程、设计高程、各格点填挖高度、填方区与控制区分界线、土方量各格子及总土方量
4、管网综合图
(一)总体布局
（二）场地四个边界的施工坐标（或尺寸）、道路和建筑物红线或用地边界的位置
（3）各管道的平面布置，表示各管道与建筑物、构筑物的距离以及管道之间的间距
（4）场外管道接入点位置
（5）在管道密集区域，增设适当的剖面图，标明管道与建筑物、构筑物、绿化之间以及管道之间的距离，并标明主要交叉口上下管道的标高或间距。
2. 架构
1、施工图设计说明
（1）设计依据：本子项目施工图设计的依据文件、批准文件及相关规范
（2）项目概况：内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基地面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、消防设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级。抗震设防烈度等，以及住宅单元的类型、数量等能反映建筑规模的主要技术经济指标（包括建筑面积、使用面积、阳台建筑面积各单位的房间使用面积可在平面图上标注）、车库车位数量等。
（3）设计标高：各阳台相对标高与总平面图绝对标高的关系
（四）材质说明及室内外装饰
一个。墙体、墙体防潮层、地下室防水、屋顶、外墙、地脚、排水、台阶、坡道。油漆、涂料等的材料和方法可以用文字或部分文字描述，有的可以直接在图纸上引用或加索引号。
b.室内装饰部分除了文字描述外，还可以用表格的形式来表达；凡是二次装修的部分，无需列出装修方法表和设计室内施工图。
c.新技术、新材料的使用讲解，以及特殊建筑造型和必要建筑结构的讲解。
d.门窗外观及门窗性能（防火、隔音、防护、抗风压、隔热、透气、雨水渗透等）、材料、颜色、玻璃、五金件等的设计要求。
e.幕墙工程（含玻璃、金属、石材等）及特种屋面工程（含金属、玻璃、膜结构等）的性能及制作要求、平面图、预埋件安装图纸等，以及防火、安全、隔音结构
f.电梯（自动扶梯）选型及性能说明（功能、载重量、速度、停靠次数、提升高度等）
g。墙壁、地面预留孔洞需要密封时的密封方法说明
2、各层平面图（组合）
（一）承重墙、柱及其定位轴线和轴线编号，内外门窗的位置、数量和定位尺寸，门的开启方向，房间的名称或编号。
(2)轴线总尺寸(或外包装总尺寸)、轴线间尺寸(柱距、跨度)、门窗洞口尺寸、段尺寸
（3）墙体厚度（包括承重墙和非承重墙）、柱、壁柱的宽度和深度（必要时）及其与轴线的关系
(4)变形缝位置、尺寸及方法指标
（五）卫生洁具、雨水管、水池、桌子、柜子、柜子、隔断等主要施工设备和固定家具的位置及相关做法索引。
（六）电梯、自动扶梯、人行道（注明规格）、楼梯（梯）位置及楼梯上下方向及编号索引
（七）中庭、天窗、沟、坑等主要结构和房屋建筑构件的位置、尺寸和方法指标，重要设备或者设备基础、各类平台、夹层、沙井、阳台等的位置和尺寸；雨篷、台阶、坡道、散水、明沟等。
（八）地面及通风管道、管井、烟囱、垃圾槽等预留孔位置、尺寸、方法指标，墙壁（主要是填充墙、承重砖石墙）或高度等。
(9) 车库内停车位及进出通道
(10)特殊工艺所需的土木工程配套尺寸
(11)室外地面标高、底层标高、楼层标高、地下室层标高
(12)剖切线的位置和编号(一般只记下层平面或需要剖切的平面的位置)
(13)相关平面节点细节或详图索引号
(14)北点（绘制在底层平面上）
（15）各层建筑平面内防火分区的面积及防火分区的分隔位置（直接单独绘制，如果是防火分区，则防火分区的面积不需要注明）
（16）屋顶平面应有女儿墙、檐口、天沟、斜坡、玻璃方向、雨水入口、屋脊（水线）、变形缝、楼梯间、水箱房、电梯间、天窗和挡风玻璃、屋顶人孔、维修梯子、室外消防楼梯等结构，必要的详图索引号、立面图等；可以按缩小比例绘制具有单一内容的屋顶
（十七）根据工程的性质和复杂程度，必要时可以选择绘制局部放大平面图。
（十八）可自由分割的大开间建筑平面直拉式平面隔断系列实例。分区平面图应符合相关标准和规定（示例分区平面可按比例缩小）
(19)当建筑平面较长且较大时，可以按分区绘制，但必须在每个分区平面图上的适当位置绘制分区组合示意图，并注明分区的位置编号。明确指出。
(20)建筑物长、宽，包括保温层厚度和外部装饰材料厚度
(21) 轴定位和墙定位
(22)室外空调面板位置
(23)雨水管道布置
(24) 外墙上的开口
(25)预留孔位：内外墙上所有孔位均应水平、垂直定位；柱上的孔不仅应在建筑图纸上标注，还应采取相应措施并在结构图纸上标注。预留孔洞的尺寸、防水、防火、隔音的结构等级和方法也应明确。
(26)楼号、楼梯号
(27)公共部位强弱电箱、消火栓箱孔
(28)具有异形平面节点的接缝、边缘单元等特殊设计的零件
(29)如果结构表达不清楚，应绘制放大的平面节点图。
(30)组合平面无需标明家具，但应有卫生洁具。
3.1：50单元放大平面图
(1)墙体材质图例
(2)内壁定位
（3）结构柱及主梁位置及高度详细尺寸
(4)门窗的定位；门窗详细结构尺寸
(5)室内家具布置
(6)室内外空调的位置及空调面板的尺寸和位置
(7)电气开关、插座的定位
(8)室内电话、有线电视、宽带接口的定位
（9）所有阳台均应设置地漏并标明排水方向和坡度。
4、厨房放大图应标注
(1)柜体、吊柜的排列及尺寸
（二）冰箱、洗衣机、热水器的摆放位置
(3)水槽和抽油烟机位置
（4）厨房四个侧面的标高，以及墙砖的铺设以标明腰线的位置
(5)水表、煤气表的放置
5、卫生间放大图要注明
（一）化妆镜、梳妆台（柜）的位置及盆的尺寸
(2)洗脸盆、淋浴、浴缸、马桶的摆放位置
(3) 淋浴杆、肥皂盒、毛巾架、卫生纸盒的摆放
(4)地漏及地面坡度查找说明
（5）卫生间四面立面图，以及墙砖的铺设以标明腰线的定位
（六）上限平面图；镜子的前灯是荧光灯，安装在吊顶内，并用格栅遮挡。
（7）浴室内如有电热水器，必须注明位置。
6.室内综合图
(1)需要详细标记的孔位定位
一个。空调制冷剂管孔
b.抽油烟机排气孔
c.强制排气热水器排烟孔
d.天然气入口管孔
e.污水管排水孔
f.花园洋房厨房预留排气扇空间
g。地漏定位
h.强弱电户内盒预留孔水平、垂直定位
(2)应标记的设备管道
一个。上下水管的位置；尤其是嵌入墙壁的供水立管的位置
b.空调冷凝水立管位置
c.室外雨水立管的位置
d.加热和燃气立管的定位；或配水器和管道的定位
7.屋顶平面图
（1）女儿墙、檐口、天沟、屋脊（水线）、变形缝、楼梯间、水箱房、电梯间、天窗及天窗挡风玻璃、屋顶烟道、通风管道、屋顶人孔、检修梯、室外消防楼梯、走出屋顶的台阶以及其他结构的定位、详图索引号、立面图等。
（2）排水坡度、坡向、雨水口、雨水管的尺寸及位置
（3）屋面特殊做法、结构反梁预埋排水管或预留排水口的位置、尺寸、材料选用、排水方向、淹没坡度
(4)不同屋顶标高
(5)屋面变形缝应有明确的剖面方法，不能仅引用图集。
（6）屋顶、阳台排水应绘制雨水管、冷凝水管、阳台排水管、地漏的详细定位图。平面需标明排水管位置
8. 地下室平面图
(1)水、热、电、燃气管道沟渠结构相对简单，内容物较少。如果不影响建筑平面图的清晰度，可以在建筑平面图上绘制。否则，必须单独绘制沟槽平面图。
（2）沟槽详图必须标明沟槽本体平面内的净宽度、沟槽底部标高、坡度、坡向；使用通用图节点时，必须标注索引号
9. 立面视图
（1）立面外轮廓及主要结构和建筑结构构件的位置，如女儿墙顶、檐口、立柱、变形缝、室外楼梯及垂直梯、室外空调架、阳台、栏杆、台阶、坡道、花坛、遮阳篷、烟囱、斜撑、门、窗、幕墙、洞口、门头、雨水管及其他装饰构件、线条和灰泥网格线等，以及关键控制标高的标记，例如作为屋顶或女儿墙立面；外墙洞口尺寸及立面或高度尺寸应注明（宽×高×深及定位关系尺寸）
(2) 屋顶、檐口、女儿墙、窗台及其他平面或剖面无法显示的装饰构件、线条等标高或高度
（三）平面图上窗户编号不明确的
（4）各部位装饰材料名称或代号、结构节点详细索引
（5）各个方向的立面应完整绘制，但差异较小、对称的立面或易于推断的部分立面可简化；看不到的内部庭院或部分立面可以在相关剖面图上显示，如果剖面图不能完全表达，则需要单独绘制立面分色图。立面分色图需要在平面或立面展开图上画出各种材质的边界，并标出材质分区。
（6）外墙洞口尺寸及标高
（七）总高度、层高、楼层及室外层标高；以及窗户、门口、檐口、防雨罩、花坛和平台立面
（8）立面饰面材料选择及其他装饰构件及画格指示等。
(9)各部分结构、装饰节点详图索引及所用材料的名称或符号
（十）需要清晰展示局部结构及建筑装饰处理的1：50或1：20详图
10. 剖面图
(1)剖面应选择的位置应选择在层高不同、层数不同、内外空间复杂的最具代表性的位置。对于建筑空间的局部差异，可以绘制局部剖面图
(2)剖面图必须切至楼梯。必须绘制详细的1:50楼梯剖面图
（3）楼梯样板必须标注：踏面高度、宽度和平台尺寸，并注意净高的合理性。
(4)栏杆的高度及选择；如果窗户或窗台高度小于400mm，应使用护栏
(5)防滑条方法的选择
（6）室外地面、底层（楼）面、坑、沟、机座、楼板、吊顶、屋架、屋顶、屋顶烟囱、天窗、挡风玻璃、消防通道、飞檐、女儿墙、门、窗、走道木板、横梁、栏杆、楼梯、台阶、坡道、洒水装置、平台、阳台、遮阳篷、开口、墙裙、雨水管和其他可见的装饰
(7)高度尺寸：
外形尺寸：门、窗、开口高度、层间高度、总高度
内部尺寸：坑深、隔断、开口、平台、天花板等。
(8)标高
一个。底层标高（±0.000）、以上各层标高、楼梯、平台、屋面板、檐口、女儿墙顶、烟囱顶标高、高于屋顶的水箱房、楼梯间、机房顶标高、室外地面标高
b.地下层标高低于地面层
11.外檐细部
（1）必须绘制1：20的外檐详图；外檐详图必须标注
（2）各层楼板、地垫的使用方法，以及地板、屋顶的使用方法
(3)内外墙防潮层的方法
(4)檐口底标高及坡度坡度
（5）窗帘箱、窗台、天花板等应作相应标注。
(6)注意滴水、防水措施
12.其他节点详细信息
（1）空间结构过渡点1:20节点细节，如边檐、屋脊等。
（2）一些平面图、立面图无法明确表达的局部结构和建筑装饰处理，应特别详细说明。
（3）建筑单元入口大图
(4)重要节点1:20节点详图，如空调面板、凸窗、基坑等。
(5)需要绘制电梯和轿厢坡道的详细图纸
(6)立面拼贴
(7)小断面
(8) 栏杆样品
(9)所有详细图中，索引号应与节点号一致。一般水平尺寸应与轴线相关，垂直尺寸应与各层标高相关。所有尺寸和立面图应与立面图和剖面图相呼应。
13、门窗样品及门窗台
（1）所有门窗必须统一编制门窗表，编号和选用材料，确保施工准备时不致混乱。
（2）门窗表应注明门窗的框架材料、壁厚、颜色、数量和尺寸；并注意前后窗的分类。
3. 结构
1、结构设计概述
每个单个工程应编制结构设计总说明，多个子工程应编制统一的结构施工图设计总说明。如果是简单的小型单体工程，总体设计说明中的内容可以写在基本平面图和各层结构平面图上。
结构设计的总体描述应包括以下内容：
（一）本工程结构设计的主要依据
(2) 设计高程0.000对应的绝对高程值
(3) 图纸中标高和尺寸的单位
（4）建筑结构的安全等级和设计使用寿命，混凝土结构和砌体结构的耐久性要求
(5)施工质量控制水平
（6）建筑场地类别、地基液化等级、建筑抗震设防类别、抗震设防烈度（设计基本地震加速度和设计地震分组）和钢筋混凝土结构抗震等级
（七）人防工程抗阻等级
（8）简述地基概况、不良地基的处理措施和技术要求、防液化措施和要求、地基土的冻结深度、地基基础的设计等级。
(9)采用的设计荷载包括风荷载、雪荷载、屋顶许用荷载、特殊部位最大荷载标准值。
（十）选用的结构材料的品种、规格、性能及相应的产品标准。为钢筋混凝土结构时，应注明受力钢筋保护层厚度、锚固长度、搭接长度、延伸方式、预应力构件等。锚杆的类型、预留孔方式、锚杆的施工要求和防腐措施等，并对某些构件或零件的材料提出特殊要求
（十一）对有防渗要求的水池、地下室等建（构）筑物混凝土，应注明防渗等级，需要进行渗漏试验的，提出具体要求。当施工中可能出现上浮时，应提出防洪水平。措施
（十二）所采用的通用做法和标准元件图集；如有特殊构件需要进行结构性能检验的，应注明检验方法和要求；施工规范及施工过程中应遵循的注意事项
2.基本平面图
(1)画出基础构件(包括承台、基础梁等)的定位轴线、位置、尺寸、底部标高、构件编号。当基础底面标高不同时，应绘制分级说明。
(2)标明结构承重墙、墙垛、柱的位置、尺寸和数量。为混凝土结构时，可在平面图上单独绘制此项，并注明截面变化的尺寸。
(3)标明沟、坑、设备基础的平面位置、尺寸、标高，以及无地下室时预留孔洞及0.000标高以下部位的位置、尺寸、标高。
（4）提出沉降观测要求和测点布置（应附测点详细结构图）
（5）描述内容应包括地基持力层及地基进入持力层的深度、地基承载力特征值、地基及基沟回填的处理措施和要求，以及相关资料。施工要求等
（6）桩基应画出桩的平面位置和定位尺寸，并说明桩型、顶标高、桩深。桩端承载层及进入承载层的深度、桩的施工要求、试桩要求及桩基检查要求（如先做试桩，应先单独绘制试桩定位方案） ，并应注明单桩的允许极限承载力值
（7）采用人工复合地基时，应绘制复合地基的处理范围和深度、换桩平面布置、材料和性能要求以及结构图；应注意复合地基的承载力和压缩模量的特征值。其他相关参数及测试要求
（8）复合地基由其他具有设计资质的单位设计时，主设计人应明确提出地基承载力特征值和变形值的控制要求。
3.基本情况
(1)应绘制无筋延伸基础的断面、基础圈梁、防潮层位置，并标注总尺寸、分尺寸、标高、定位尺寸。
(2)扩展基础应绘制标高、剖面、钢筋、基础垫层，并标明总尺寸、分尺寸、标高、定位尺寸等。
(3)桩基础应绘制承台梁剖面或承台板的平面、剖面、垫层及配套设施，并标明总尺寸、分尺寸、标高和定位尺寸以及结构细节（可以单独绘制）和桩。与平台连接结构详图
（4）筏板基础、箱形基础可参照现浇楼板梁、板详图表示，但应画出承重墙、柱的位置。当需要后浇带时，应标明其平面位置并画出结构详图。对于箱形基础和地下室基础，应绘制钢筋混凝土墙的平面、剖面和配筋。当预留孔洞、预埋件较多或较复杂时，可单独绘制墙体模板图。
(5)基础梁可参照现浇楼梁详图方法表示。
（六）基础材料的品种、规格、性能的补充说明。抗渗等级、垫层材料、杯填材料、钢筋保护层厚度等施工要求
（注：列表法也适用于无筋延伸基础、延伸基础、形状简单规则的基础梁和楼承板。）
4、结构方案
（一）一般建筑结构平面图应当包括各层结构平面图和屋顶结构平面图。具体内容是：
一个。画出梁、柱、承重墙、抗震结构柱等的定位轴线和定位尺寸，并标明其数量和楼层标高。
b.注明预制板的跨度方向和板号。数量及板底标高，标注预留孔尺寸及位置；预制梁、开口过梁和梁底标高的位置和模型
c.现浇立杆应标明板厚、板标高、配筋（也可提供放大配筋图，必要时应分别绘制现浇楼板模板图和定额图），标高或极厚 在更改的位置绘制部分剖面。如有已确定的预留孔洞、预埋件或设备基础，应标明其规格和位置，并在孔洞周围采取加固措施。当预留孔、预埋件、设备基础复杂时，也可以分别放大绘制。
d.如果有环形梁，则应注意位置，数字和高程，并且可以小规模绘制单线计划图。
e.可以在楼梯间上绘制对角线，以指示数字和详细信息。
f.电梯室应画出机房的结构布局（地板和顶部）图，以指示梁板号，板厚度和钢筋，保留的孔尺寸和位置，板升高以及钩平面位置以及细节。
g。屋顶结构的平面图的内容与平面图的内容相似。当找到结构的斜率时，应标记屋顶面板的起点和终点的坡度，斜率方向和板抬高。当屋顶上有孔或其他设施时，应标记屋顶面板的高程。绘制其位置，尺寸和详细信息，以及栏杆或栏杆结构柱的位置，数字和详细信息。
h.在标准图中使用节点或为其他节点构造详细图纸时，应在计划视图中注明详细图纸索引编号。
（2）对于单层开放式房屋，应绘制组件布局图纸和屋顶结构布局图纸，其中应包括以下内容：
一个。组件布局应指示定位轴，墙壁和柱。布局，编号，组件高程和详细的图形索引索引数量的立交桥，lintels，门塔，遮阳篷，柱子支撑，连接梁等以及相关说明等。
b.屋顶结构布局图应显示位置轴（可能不绘制墙壁和柱），屋顶结构组件的位置和数量，支撑系统的布局和数量，保留孔的位置和大小，索引节点细节图，相关说明等的数量。
5。钢筋混凝土成员的详细图纸
（1）应绘制现场组件的详细图纸（现场梁，板，柱，墙壁等）的详细图纸：
一个。纵向截面钢结构管架通用图集，长度，定位尺寸，高程和增强，梁和板的支撑；对于位于位于原位的预应力混凝土组件，应绘制预应力杆的定位图，并应提出锚固要求。
b.横截面，定位尺寸，横截面尺寸，增强尺寸
c.可以在需要时添加墙壁立面
d.如果钢筋很复杂且难以清楚地表达，则应分别绘制钢筋。
e.对于保留的孔和嵌入式零件，应指示组件的应力，其位置，尺寸，高程，孔边缘加固和嵌入式零件编号等。
f.弯曲的梁或平面断线应与计划图纸一起添加，并在必要时绘制详细的图纸。
g。可以使用“平面总体表示方法”来绘制一般铸造结构的光束，柱和墙壁。当文本致密时，垂直。横梁应在两个平面上绘制
（2）应给出预制组件：
一个。组件模板图应指示模板大小，轴关系，剩余的孔的位置和大小以及嵌入式零件，嵌入零件的数量，必要的高程等；张贴后的预应力组件还必须指示保留孔的定位尺寸和尺寸。张力端，锚端，等。
b.组件加固图：纵向截面表示钢筋，搅拌直径和间距的形式。当加固很复杂时，应分别绘制非染色条。横截面表示截面大小，钢筋规格，位置，数量等。
c.需要补充说明的内容（注意：对于具有简单和常规形状的现场或预制组件，只要满足上述要求，列表方法就可以用于绘制它们）。
6.节点结构详细信息
（1）对于铸件钢筋混凝土结构，应绘制详细的联合结构图（标准设计一般详细的图纸集）
（2）应在计划和部分中绘制预制结构的节点，梁，色谱柱和壁锚的详细图纸，以表明它们的相互定位关系，组件代码，连接材料，其他钢筋的规格（或嵌入式零件），即，或模型，性能，数量并指示建筑，安装，后混凝土等的连接方法和相关要求，等等。
7.其他图纸
（1）楼梯图：应绘制每层楼梯结构的布局和横截面，以指示尺寸，组件代码和高程；梯子梁和梯形板的详细图纸（可以使用列表方法绘制）
（2）嵌入零件：应绘制其平面和侧面，并应注意钢和锚杆的尺寸，规格，模型，性能和焊接要求。
（3）特殊的结构和结构：例如，应分别绘制游泳池，水箱钢结构管架通用图集，烟囱，烟囱，管架，沟槽，沟渠，固定墙，仓库，大型设备或特殊设备基础，工作平台等；
“ Terai House Plan Collection”有3,400多个住宅平面图CAD图书馆可用
应绘制平面，特征零件的部分和增强件，并应注意定位关系，维度，高程，物质品种和规格，模型和性能。
8。建筑窗帘墙的结构设计文档
根据相关规格，垂直和水平载荷下的幕墙组件的设计计算表。
施工图，包括：
（1）目录的封面和表（在单独的卷中）
（2）窗帘墙组件高程布局图。图纸上标记了墙壁材料，垂直和水平龙骨（或钢电缆）材料的多样性，规格，模型和性能。
（3）各个方向的墙壁材料，龙骨和龙骨之间连接和安装的详细图纸。
（4）主要龙骨与主结构以及连接零件的多样性，规范，模型和性能之间的连接结构细节。
注意：当建筑窗帘墙的结构设计是由一家窗帘墙公司根据建筑设计要求进行设计资格进行的，主结构设计师应审查窗帘墙的安全性和连接的主结构。
9.钢结构
（1）钢结构设计图纸分为两个阶段：钢结构设计图和钢结构构造细节。
（2）钢结构设计图应由具有设计资格的设计单元完成。设计图纸的内容和深度应满足准备详细的钢结构构造图的要求；钢结构构造详细图纸（即，加工和生产图）通常应通过合格的钢结构设计图纸完成。必须由具有特殊结构设计资格的处理和生产单元或具有此类资格的其他单位完成。
注意：如果设计合同未指定设计详细的钢结构构造图的要求，则钢结构设计内容仅是钢结构设计图纸。
（3）钢结构设计图
A.设计说明：设计基础，负载数据，项目类别，项目概述，钢等级和质量等级（如有必要，物理，机械性能和化学成分要求）以及连接器模型和规格。
B.焊接质量等级，反腐蚀和防火措施。
C.基础计划和详细图纸应表达钢柱和下部混凝土组件之间连接的结构细节。
D.结构计划（包括每个楼层和屋顶）布局计划应表明位置关系，高程，位置和组件数量（可以安排单线图），节点细节索引编号等。应绘制Purlins和壁梁必要时。布局图和关键部分图；应绘制空间网格的上和弦和钥匙部分图纸。
E.组件和节点详细信息
一个。简单的钢梁和柱可以通过统一的详细图纸和列表来表示，表明购买年的钢等级，尺寸，规格，僵硬的肋骨方法，连接节点的详细信息，构造和安装要求。
b.晶格束，柱和支撑应在计划，部分（必要时加高程）以及定位尺寸，总尺寸，次数，子量度，单个组件模型和规格，组件节点和其他组件的定位尺寸，次要量，子量度，单个限制，单个组件模型和其他组件中进行绘制。著名的。连接详细信息。
（3）钢结构构造细节
根据钢结构设计图，标准细节尺寸，材料需求，处理准确性，过程流量需求，焊接质量等级等，准备每个部分的扩大图形，该零件的扩大绘制构成结构构件。并且应考虑运输和安装功能，以确定组件的分割和组装节点。
10。结构计算书（内部备案）
（1）当使用手动计算的结构计算簿时，应给出组件的示意图布局图和计算图；结构计算簿的内容应完整且清晰，计算步骤应井井有条，引用的数据应具有可靠的基础。应使用计算图和不同的计算图。应指示常用计算公式的来源，并且组件编号和计算结果应与图纸一致。
（2）当计算机程序用于计算时，应在计算簿中指示所使用的计算程序的名称，代码，版本和编译单元。计算程序必须有效地批准（或经过身份验证），并且计算结果应通过分析批准；总体输入信息，计算模型，几何图，负载图和结果输出应汇编为卷。
（3）使用结构标准图或重复使用它们时，应根据图纸中的说明进行必要的会计工作并与项目结合使用，并应包括在结构计算书中。
（4）所有计算簿都应进行校对，设计，校对器和审阅者应在计算簿的封面上签名，并将其作为技术文档提交。
