1.钢结构屋面形式
建筑屋顶是建筑的顶部承重和外围护结构，其围护和立面造型功能对整个建筑至关重要，是轻钢结构围护体系中最重要、最容易发生渗漏的部分，其主要作用是抵抗风、雨、雪和太阳辐射的侵袭，承受屋面自重和风、雪、人等在屋面上的荷载。
[1]轻钢结构屋面按所用材料可分为多种类型钢结构应力符号，如彩色波纹钢板、彩钢夹芯板、彩色沥青瓦、各种轻质屋面板、GRC板、金属拱形波纹屋面、复合波纹钢板等。

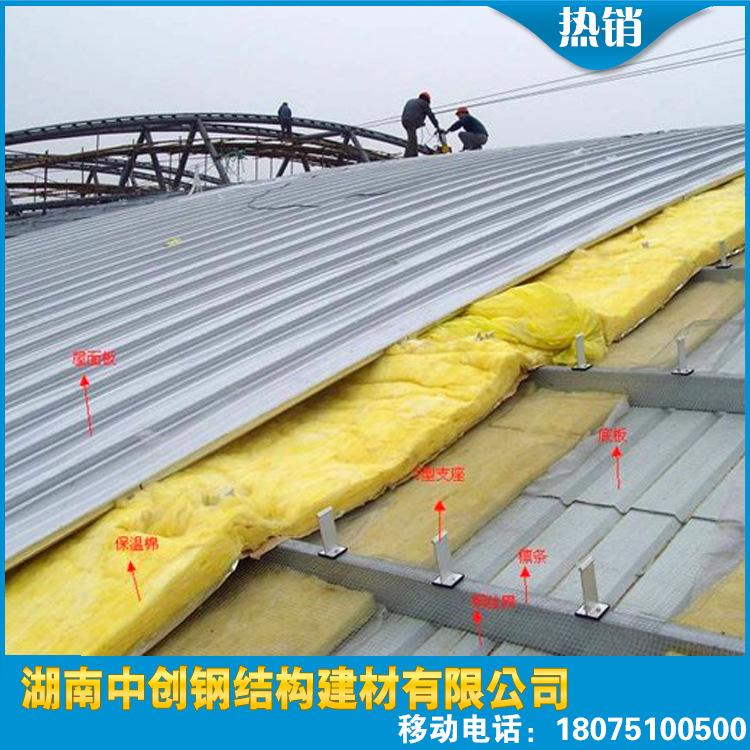

[2]轻钢结构屋面、墙体材料主要采用彩色瓦楞板或夹芯板。彩色瓦楞板的连接方式有3600折边板、暗扣板搭接、钉板等。檩条采用自重较轻的薄壁C型或Z型钢檩条，屋面坡度设计一般为1/10～1/15。
2. 屋面板连接
钢结构建筑屋面板在屋面上的连接方式有两种：纵向连接和横向连接。纵向连接主要采用搭接方式，即上坡板压住下坡板，搭接处设置专用防水密封胶和专用固定条。横向连接目前主要有搭接连接、暗扣连接、咬合暗扣连接三种方式。
3、各部位漏水原因分析及解决方法
屋面维护系统漏水主要分布如下：
屋顶面积
★ 漏水原因：屋脊处波峰过高，屋盖不能保证防水；纵向搭接处未使用腻子或硅酮，产生缝隙，造成漏水；屋盖纵向搭接处采用铆钉连接，热胀冷缩强度不够，造成铆钉断裂造成漏水；屋盖与屋面板之间没有塞子，或塞子放置不当，脱落，造成漏水。
★ 解决方法：加宽脊盖，加大坡度；接缝处抹腻子或硅酮；更换拼接钉；塞头要与板型相配，铺塞头时上下抹腻子或硅酮。
屋顶空气塔
★ 渗漏原因：空气塔与屋面连接处边缘下未加泡沫塞，边缘纵向搭接处未打腻子或硅酮；空气塔连接处未贴上屋面外板；空气塔结构支架各开孔未做防水处理；空气塔本身制作、安装存在渗漏风险。
★ 解决办法：安装饰面边条前应先铺泡沫塞，纵向搭接处必须打胶或塞子并用缝合钉固定；安装空气塔前必须先搭设屋面板；空气塔结构完成后，要求空气塔施工方对开口处进行防水处理；必须检查空气塔安装质量及防水情况。
照明面板部分
★ 漏水原因：采光板形状与屋面板不匹配，采光板两侧波峰高于屋面板。安装后密封过紧，造成采光板内外压差，毛细水从采光板两侧缝隙进入屋面渗漏；采光板纵向搭接长度不足，胶水老化失去粘性；纵向胶水脱落；采光板与彩钢板刚性搭接，中间缝隙未密封。
★ 解决措施：在波峰顶上方打防水螺钉；天窗处边板与天窗密封牢固，纵向两侧加宽胶条，铺设在波峰顶上方，防止毛细水渗入。
屋顶开口
★ 漏水原因：洞口未按设计节点防水，未打防水腻子、硅酮就安放钢塞；洞口周围预留面积小，雨水不能畅通，易积水；洞口周围封边未做防水处理；洞口周围未加设结构件，造成凹陷积水；防水施工时出现堵水，造成积水。
★ 解决方案：按照设计图施工并严格按照施工程序进行，涂抹胶水、硅酮；洞口周围预留区域必须满足排水要求；墙体、屋顶的洞口必须事后做防水处理；附加围护结构洞口尽量加设檩条或角钢结构，减少围护结构变形；防水施工安装必须严格、平整，保证水流通畅。
檐口
★ 漏水原因：屋檐是漏水主要源头，屋面外板安装时没有打泡沫塞、屋面外板没有压低、墙面外板长度不够、屋檐没有做防水处理。
★ 解决方法：安装屋面外板时应同时打入泡沫塞，并将屋面外板向下折弯30度；檐口按设计要求加设收边条。
天沟零件
★ 漏水原因：内天沟焊口有缝隙，造成渗水；天沟及雨水管管径太小，与厂房坡长不匹配；天沟末端无头板；屋面外板伸入天沟长度不够，水会倒流进入厂房内部。
★ 解决方法：适当增加天沟深度，使雨水不超过搭接缝。
砖墙与轻钢屋面连接处
★漏水原因：此部位容易发生漏水，屋面板与水泥墙面接缝处漏水，主要原因是受力不同步，导致硅胶及粘结面开裂而漏水。
★ 解决方法：为防止温度变形，采用两道收边工序；与砖墙连接时，边缘应有一定角度，并完全密封；边缘之间应预先涂上密封胶。
4、维护系统漏水其他原因分析及设计
①屋面雨水系统未按规范设置溢流措施，当暴雨强度超过雨水系统泄水能力时，会超出搭接缝，甚至溢流到屋面上，引发事故；
②落水管数量不足，雨水沿天沟流动距离长、时间长，造成内涝；外墙板上部未设置L型修边件，造成天沟内部漏水隐患；
③彩钢防水配件设计不合理，不能达到防水效果。
④规范规定了构件变形的控制值，檩条挠度为L/180，屋面梁挠度为L/180（式中L为受弯构件跨度）。若屋面檩条截面过小、间距过大，在风荷载作用下，檩条、瓦楞板会变形过大；
⑤未充分考虑结构变形、温差变形、收缩变形、振动等影响，防护不满足基底变形的需要。
⑥门式刚架轻型房屋屋面坡度宜为1/8~1/20，降雨量较大的地区，应取较大值，南方地区屋面坡度不宜小于5%。实际设计工程中，很多工程屋面坡度太小，屋面雨水不能及时排至天沟。
材料选择不当
①雨水管多采用塑料管，强度差，在钢结构厂房安装调试过程中易损坏。
②天沟所用的钢板比较薄，焊缝容易出现问题。
③没有根据屋面坡度选择合适型号的采光板及屋面彩板，波峰较小，横向搭接太少，不利于排水。
④箱体彩钢板太薄，使用一段时间后，外板因温度影响腐蚀或变形，板间缝隙增大。
⑤瓦楞板基材镀锌层质量差、涂层太薄，导致瓦楞板使用寿命短、易生锈、损坏；
⑥自攻螺丝垫质量差，易产生裂纹，玻璃密封胶易老化等。
⑦ 节点板明显变形，相邻两板高度、间距不一样；节点板应采用防水铆钉。
结构性措施
①堵头对于接缝处漏水是有效的，不能忽视。例如，确保彩钢板与屋脊盖板之间的堵头安装到位，在天窗与屋脊盖板之间的堵头下部打上硅酮密封胶，在屋面开口处彩钢板顶端设置钢堵头；
②搭接时，间隙易受温度影响而变大，应留有足够的搭接长度；
③水要排走，不能堵住。安装时钢板内侧一般要涂密封胶，涂得越多越好；
④必须充分重视热胀冷缩对钢结构屋面围护体系的不利影响，采取合理的施工措施。
使用过程中
①随意增加屋面檩条的荷载，造成屋面板变形。
②雨水箱内积聚大量污物，造成堵水。
③防水胶、密封胶在使用过程中老化及缺乏必要的维护。
结论
造成钢结构维护系统漏水的因素很多，要想从根本上解决问题，设计上需要重视，确定合理的设计方案，对一端（防水层端部）、二缝（变形缝、隔间缝）、三口（出水口、出入口、檐口）、四根（女儿墙根、设备根、管道根、烟囱根）等透水部位做好详细的结构处理；从施工上需要制定维护系统防水施工专项方案，各专业需要相互协调配合。完善的设计、安装到位、构造合理、使用得当、后续服务到位，才是保证钢结构维护系统不漏水的必由之路。总之，无论采用何种形式的安装，只要按照一定的施工工艺和相关规定进行，都可以减少或避免漏水问题的发生。
