第一章 编制依据
《低压配电设计规范》GB50054-2011
《建筑工程施工现场供电安全规范》GB50194-2014
《通用动力设备配电设计规范》GB50055-2011
《供配电系统设计规范》GB50052-2016
剩余电流保护装置的安装和运行GB13955-2017
《建筑施工现场临时用电安全技术规范》JGJ46-2005
《建筑施工安全检查标准》JGJ59-2011
《建筑机械使用安全技术规程》JGJ33-2019
工业与民用配电设计手册（第四版）
第三章 现场情况及说明
现场临时用电已由总包方接入楼内，每层均设有二次箱，我单位进场后由业主二次箱引出电，根据工程需要，每层均设有二次分箱，施工时，施工人员只需接至三级开关箱即可。
本工程现场临时供电采用TN-S供电系统，以放射状多路干线送至各用电区域，再在各供电区域内分成放射状或链状配电网络。现场施工供电按照《施工现场临时供电安全技术规范》执行，配电采用三级配电、两级漏电保护原则。
材料
5.2 线路敷设方法及注意事项
（1）本工程用电采用钢骨架敷设，电缆敷设高度为2m，穿越临时道路时采用钢管敷设电缆。我们将在电缆路线上方设置警示标志，确保现场电缆及临时用电安全，确保不耽误其他工种的正常施工。（具体做法可参考《建筑施工现场安全防护标准化图集》）
（2）每条线路设一个分级配电箱，用于控制本线路的机械设备。每条线路设备还设一个不分级配电箱，用于设备本身的控制。
（3）甲方箱变引出的线路应采用三相五线制。
（4）施工电线由专业电工敷设，经项目技术、安全部门检查、验收合格后，方可使用。
（5）安全用电技术措施及电气火灾预防措施：
1）整个施工现场供电系统采用TN-S接零保护系统，主配电箱、动力配电箱均采用三相五线制，接地体、接地电阻按国家标准施工。
2）井架的防雷及接地应按JGJ46-2005规范执行。
3）所有电器设备金属外壳均接保护中性线PE，所有开关箱均装漏电保护器。
4）所有电气箱均为标准电气箱，主箱及各配电箱处均设置干粉灭火器。
5）每月定期检查、测试所有接地点及保护中性线，并做好记录。
6）现场一切临时用电均应符合《建筑施工现场临时用电安全技术规范》JGJ46-2005的规定。
5.3施工现场电力布置系统图
7.2 临时用电管理措施

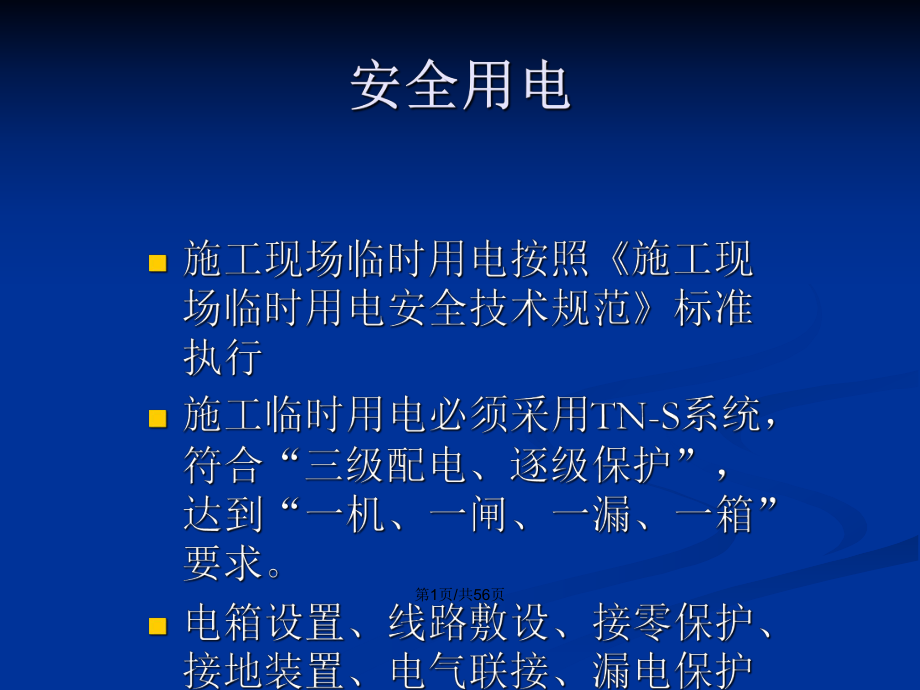

按照《建筑施工现场临时用电安全技术规范》的要求，主要采用三级配电、TN-S接地保护、两极漏电保护系统，必须实行“一机一开关一漏电一箱”制度，设备负荷线路首端必须安装漏电保护装置，并安排专业电工随时维护、维修。
（1）临时电源管理
1）编制施工现场用电专项施工计划，经公司主管部门、总包、监理单位同意后实施。
2）临时供电工程竣工后，必须经编制、审查、批准部门和使用单位共同验收，监理单位提出意见。验收合格后，方可投入使用。
3) 临时用电前，技术人员必须向电工提供书面的安全技术交底，交底人和受底人必须签字认可，交底书可做成一式三份，工作队、交底人和文件员各保留一份。

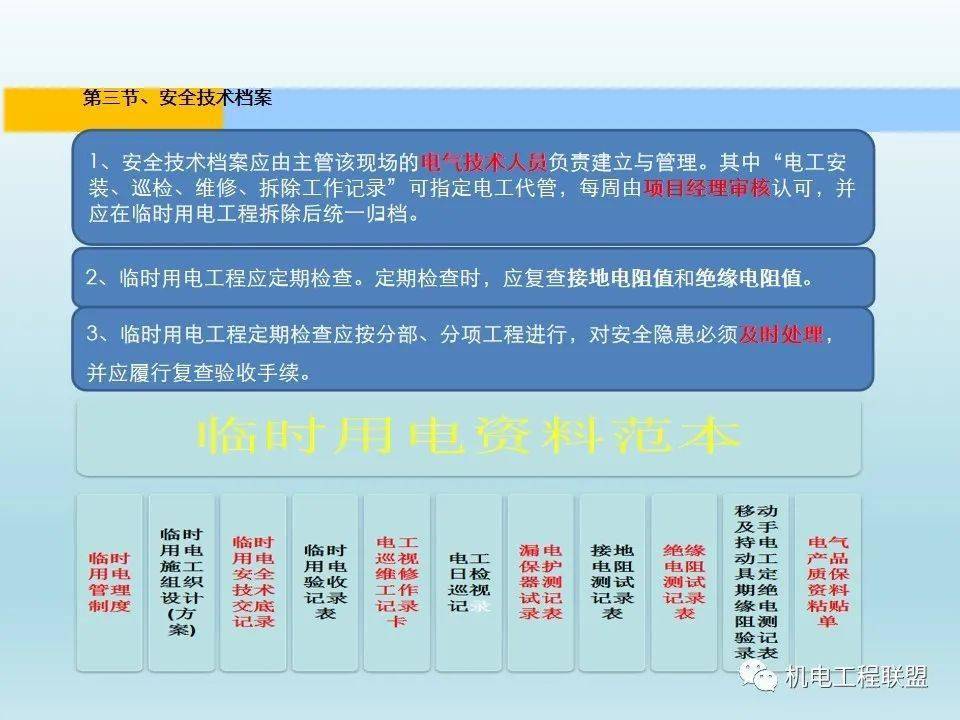

4）施工现场临时用电应按照有关要求建立安全技术档案，定期检查施工用电安全状况。
5）用电管理应由持有相关专业资格证书的专业人员管理。非电工人员严禁私自拆卸和重新连接电气线路、插头、插座、电气设备、照明设备等。电气线路或机器发生故障时，应由电工人员处理，非电工人员不得自行维修或排除故障。
6）为防止意外带电部位发生触电事故，应根据不同部位采取相应的防护措施。保护接地、保护接零是防止电气设备意外带电引起触电事故的基本技术措施。
7）施工现场必须使用标准用电设施，室内灯具距地面2.5米以内时，应使用安全电压。
（2）整个施工现场的临时用电线路采用一次配电箱连接。施工现场安装有二次、三级配电箱，并设有两级漏电保护。对配电箱、开关箱进行检修时，必须断开上一级设备相应电源开关，并挂上停电标志。严禁带电作业。

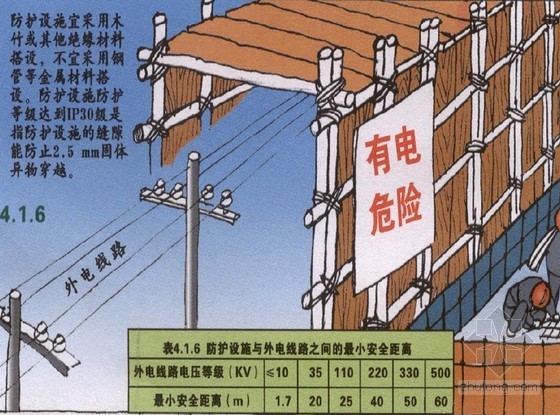

（3）电线电缆必须架空敷设，不得在地面或施工现场随意拖拉。如必须穿过地面钢结构施工用电方案，应加钢套管保护，四周填满砂土。材料、车辆、人员不得踩踏或碾压电线。在架空线路一侧作业时，必须保持安全操作距离。如不能满足最小安全操作距离，应设置防护栏、围栏和警示标志。
（4）电工、电力用户必须具备以下条件：
1）电工必须按国家现行标准资格审查合格，持证上岗；其他用电人员必须经过相关的安全教育培训和技术讲解，取得资格证后，方可上岗作业。
2）临时用电设备、线路的安装、检查、维修或拆除，必须由电工完成，并有专人监护，电工等级应与工程难度、技术复杂程度相适应。
3）各类用电用户应掌握安全用电基本知识和所用设备的性能，并应遵守下列规定：
使用电气设备前，必须按要求佩戴和配备相应的劳动防护用品，并检查电气装置及防护设施，防止设备带“缺陷”运行；
保管和维护所使用的设备，并及时报告和解决任何问题；
暂时停用的设备配电箱必须断开电源隔离开关，并关好、锁好箱门；
移动电气设备时，必须由电工切断电源，并进行适当的处理后才能继续进行。
（5）触电急救
加强安全用电教育培训，确保施工人员熟练掌握触电急救技能。触电急救应遵循切断电源、开放气道、恢复呼吸、恢复循环的步骤。
7.3安全用电技术措施
7.3.1电气设备安全用电技术措施
（1）保护接地
将现场电气设备不带电金属外壳与接地极作可靠的电气连接。
（2）保护接地
本工程采用TN-S系统，电源处工作中性线N与专用保护线PE严格分开，且PE线在电源末端应做重复接地。
除主箱外，其他地方不得接N线、PE线，PE线上不得装开关、熔断器，不得以大地作为PE线，PE线上不得过工作电流。PE线不得进入漏电保护器，必须从电源进线零线的重复接地点或总漏电保护器电源侧零线引出，因为线路末端的漏电保护器会造成前面的漏电保护器动作。
当施工现场与外界电源线共用同一供电系统时，电气设备的接地、接零保护应与原系统一致，不允许部分设备采用保护接地，部分设备采用保护接零。因为在同一系统中，如果一部分设备接地，一部分设备接零，当接地设备触及外壳时，零线电位会升高，所有接零设备的外壳都会带有危险电压。
（3）安装漏电保护器
1）施工现场总配电箱与开关箱之间至少应安装两级漏电保护器，且两级漏电保护器的额定漏电动作电流、额定漏电动作时间应合理配合，使之具有分级保护的作用。
2）开关箱内必须安装漏电保护器。施工现场所有用电设备除保护接地外，均必须在设备负载线首端安装漏电保护器。
3）漏电保护器应安装在配电箱、开关箱的电源隔离开关的负荷侧，不得用来启动运行用电设备。
4）漏电保护器的选用应符合国家标准《剩余电流动作保护装置的安装与运行》GB 13955的规定。开关箱内漏电保护器的额定漏电动作电流不应超过30mA，额定漏电动作时间应小于0.1s。潮湿、腐蚀场所的漏电保护器应选用防溅型产品，其额定漏电动作电流不应超过15mA，额定漏电动作时间应小于0.1s。
5）总配电箱内的漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
6）总配电箱、开关箱内的漏电保护器极数、线数必须与其负载侧负载的相数、线数一致。
7）配电箱、开关箱内的漏电保护器应选用不带辅助电源（电磁式）的产品，或选用在辅助电源发生故障时能自动断开的辅助电源型（电子式）产品。当选用在辅助电源发生故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。
（4）电气设备的安装应符合下列要求
1）配电系统应设置配电柜或总配电箱、配电箱、开关箱，实行三级配电。配电系统应采用三相负荷平衡。220V或380V单相用电设备接入220/380V三相五线制；单相照明回路电流大于30A时，应采用220/380V三相五线制供电。
2）动力配电箱与照明配电箱应分开设置，若置于同一配电箱内，动力、照明线路应分开设置，照明线路接线应接在电源开关上方。
3）总配电箱应安装在供电区域附近，配电箱应安装在用电设备或负载相对集中的区域。配电箱与开关箱距离不应大于30m，开关箱与它控制的固定用电设备水平距离不应大于3m。
4）每台电器必须有专用的开关盒，禁止使用同一个开关盒直接控制两台或两台以上的电器（包括插座）。
5）配电箱、开关箱应安装在干燥、通风、温度正常的地方，不应安装在有瓦斯、烟雾、潮湿等有害介质造成严重损害的场所，也不应安装在易受外来固体撞击、强烈震动、液体溅洒及热源烘烤的地方，否则应采取清理或防护措施。配电箱、开关箱周围应有足够的空间和通道，可供两人同时作业，周围不得堆放任何有碍操作和维护的物品。
6）配电箱、开关箱安装应平直、牢固。固定式配电箱、开关箱中心点距地面垂直距离宜为1.4~1.6m。移动式配电箱、开关箱应安装在牢固稳定的支架上，中心点距地面垂直距离宜为0.8~1.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度宜为1.2~2.0mm，开关箱钢板厚度不小于1.2mm，配电箱钢板厚度不小于1.5mm。箱体表面应做防腐处理。
7）配电箱、开关箱内的进出线口应位于箱体底面，严禁位于箱体的顶面、侧面、背面或箱门上。
（5）电气设备安装
1）配电箱、开关箱内的电器（包括插座）应先安装在金属或非木质绝缘电器安装板上，然后整体紧固在配电箱、开关箱体上，金属板与配电箱体应做好电气连接。
2）配电箱、开关箱内各种电器（包括插座）应按规定位置紧固在电器安装板上，不得歪斜、松动。另外，电器设备之间的距离、设备与板之间的距离应符合相关工艺标准的要求。
3）配电箱的电气安装板必须设置N线端子板和PE线端子板。N线端子板必须与金属电气安装板绝缘；PE线端子板必须与金属电气安装板电气连接，进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
4）配电箱、开关箱内的连接导线应采用铜芯绝缘导线。导线绝缘的颜色标记应按相线L1（A）、L2（B）、L3（C）绝缘颜色的顺序为黄、绿、红；N线绝缘颜色为淡蓝色；PE线绝缘颜色为绿/黄。应排列整齐，以上颜色标记在任何情况下都不得混用或互相替代。导线的分支接头不得用螺栓压接，而应采用焊接绝缘，不得有裸露的带电部分。
5）配电箱、开关箱的金属箱体、金属电器安装板及平时不带电的电器金属底座、外壳等必须通过PE线端子板与PE线进行电气连接，金属箱门与金属箱体必须使用编织软铜线进行电气连接。
6）配电箱后的电缆必须排列整齐，捆扎成束，并用钉书钉固定在面板上。从面板引出的电线和进出的电线应留有适当的余量，以方便维护。
7）电线剥线部分不应过长损伤线芯，电线压头应牢固可靠，多股电线不得绕线压接，应装压接端子（有压接孔的除外）。如需打孔压接，用顶螺丝压接，多股电线压接前应先镀锡，不得减少电线股数。
8）配电箱、开关箱的进出线应设有固定线夹，进出线导线应采用绝缘扎带并固定在箱体上，不得与箱体直接接触。移动式配电箱、开关箱、出线导线应采用无接头的橡皮套绝缘电缆。
9）配电箱、开关箱的外观、结构应具有防雨、防尘性能。
（6）电气设备的使用和维护
1）配电箱、开关箱应有名称、用途、支路标记及系统接线图。
2）配电箱、开关箱的门应装有锁，并应由专业电工操作。
3）配电箱、开关箱每月应检查维护一次，检查维护人员必须是专业电工，检查维护时必须按规定穿绝缘鞋、戴绝缘手套，必须使用绝缘工具，并做好检查维护工作记录。
4）对配电箱、开关箱进行定期维护、检查时，必须断开上一级相应电源隔离开关，切断电源，并悬挂“禁止合闸，有人正在工作”的停电标志。严禁带电作业。
5）配电箱、开关箱必须按下列顺序操作：
电源操作顺序为：总配电箱→配电箱→开关箱；
停电操作顺序为：开关箱→配电箱→总配电箱。
但涉及电气故障的紧急情况除外。
6）施工现场停止作业1小时以上时，应关闭电源开关箱，并锁好。
7）配电箱、开关箱内不得堆放杂物，应保持清洁。
8）配电箱、开关箱内不得随意连接其它用电设备。
9）严禁随意改变配电箱、开关箱内电器的配置、接线。更换保险丝时，严禁更换不符合原规格的保险丝。漏电保护器每天使用前应动作一次，试跳异常，严禁继续使用。
10）配电箱、开关箱的进出线严禁受到外力，严禁与尖锐的金属断口、强腐蚀性介质、易燃易爆物品接触。
（7）施工现场电缆线路
1）电缆必须包含所有工作线芯和作为零线或保护线的线芯。需要三相四线配电的电缆线路必须使用五芯电缆。五芯电缆必须包含浅蓝色和绿黄色的绝缘线芯。浅蓝色线芯必须作为N线；绿黄色双色线芯必须作为PE线，严禁混用。
2）电缆线路应采用架空敷设，严禁地面敷设，并应防止机械损伤和介质腐蚀。埋地电缆路径应设置指向标志。
3）应根据敷设方式、环境条件等选择电缆类型。选用非铠装电缆时，应具有排水、抗腐蚀性能。架空敷设时应采用非铠装电缆。
4）架空电缆沿杆、支架或墙面敷设，并用绝缘子固定。绑扎线必须采用绝缘线。固定电气间距应保证电缆能承受自重带来的负荷。沿墙敷设时，离地最大电弧垂直距离不得小于2.0m。
5）电缆线路必须有短路保护和过载保护。
6）在架空线路侧作业时，必须保持安全操作距离。
（8）照明灯具
1）照明灯具及设备必须绝缘，并符合国家现行标准的规定。
2）照明线路布置应整齐，室内安装的固定照明灯具悬挂高度不应低于2.5m。
3）现场照明线路必须采用橡套软电缆或塑料护套线，并固定在绝缘环上，单独敷设，穿过墙壁时应套上绝缘保护管。
4）照明线路不得接触潮湿地面、靠近热源或直接悬挂在金属架上。临时照明铺设在脚手架上方时，应安装木质横担和绝缘子。
5）照明开关应控制相线。当使用旋入式灯头时，相线应连接到中心触点。
6）跑灯的使用应符合以下要求：电压不得超过36V；应有防护罩；跑灯手柄应绝缘良好并耐热、防潮；跑灯电源线应使用橡套软电缆。
7）照明灯具与易燃物应保持一定的安全距离，普通灯具不应小于300mm，射灯不应直接照射易燃物，距离不够时应采取隔热措施。
材料
7.3.2机械设备安全用电技术措施
严格执行《建筑机械安全使用技术规程》的规定，加强日常安全管理和维护保养，确保机械设备的安全使用。机械设备使用前必须取得使用证，此证须随附在相应的建筑机械设备上直至使用完毕，并留存现场安全管理部门备查。定期检查机械设备安全使用情况，填写检查记录，留存现场安全管理处备查。
施工前，操作人员应检查机械设备安全装置，所有机械应空载运转，发现异常应立即消除。在工作状态下，严禁维护、维修和人工润滑。需要维护时，必须在显眼位置悬挂警示标志。
操作人员必须持证上岗，不得擅自离开岗位或把工作交给机器操作人员以外的人。工作结束后，应将所有控制手柄转至零位，断开总电源，锁好电器箱。修理、更换的零件材料、性能应与原机械零件相同；外部元件应有材料和性能说明；所用材料不得降低原设计的要求；修理后应按有关标准进行试验、合格；机械维修资料应纳入机器的设备档案。
（1）规划
刨床应设有护手装置，配电箱与刨床距离不宜超过3m，不得使用刨床与圆锯相结合的多功能木工机械。
（2）圆锯
圆锯的锯片装有防护罩、防护挡板和分料器，开关箱与圆锯的距离不得超过3m，传动部分也应装防护罩。
（3）手持电动工具
1）本项目采用Ⅱ类手持电动工具，电动工具配备的漏电保护器额定动作电流不大于15mA，额定漏电动作时间小于0.1s。
2）载重线应采用耐候橡胶护套铜芯软电缆，且不得有接头。
3）手持电动工具的外壳、手柄、负载线、插头、开关等必须完好，使用前必须在空载情况下进行检查，运转正常后方可使用。
4）手持电动工具应使用单独的电源开关及保护，严禁将两台以上的手持电动工具接入一个开关箱。
5）使用手持电动工具时，应佩戴绝缘手套、绝缘胶鞋等个人防护用品。
6）手持电动工具的电源不得随意延长，开关箱与手持电动工具之间的距离不得超过3m。
（4）切割机械
1）切割物体前，应戴上手套、口罩、眼镜，避免被飞溅的物体伤害。
2）切割机使用前必须进行检查，确保能正常使用（如电源线是否损坏，切割刀片是否损坏等）。
3）更换切割片时，应先关闭电源，并挂上警告牌，切割片必须同心、紧固，防止脱落伤人。
4）切割机必须在指定区域使用，不得切割易燃材料或人体。
5）开机时，必须检查切割机的运转方向是否正确。
6）在操作过程中，如果切割盘损坏，请立即停止使用它，然后在继续操作之前用好的碟片将其替换为好。
7）切割操作完成后，首先关闭电源，然后等到切割刀片停止旋转，然后将物体驱动以避免被飞行的切割刀片受伤。
8）严格禁止在切割盘上打磨对象。
（5）电焊接机
1）焊接机器应在干燥的地方设置，并且不允许在焊接站点堆放易燃物品。
2）当使用电动焊机时，必须根据需要佩戴防护设备，并且焊接手柄必须很好地绝缘。
3）焊接机的外壳必须可靠地接地，并且必须以串联的焊接机的热隔热性连接到焊接机的外壳的隔热电阻。
4）焊接机的裸露零件和旋转零件应配备安全保护套，在除去直流焊接机的调节器后，套管上的裸露孔应配备防护盖。
5）焊接机的电源开关应分别设置。
第8章安全使用电力和防火措施
8.1建筑工地的主要原因
（1）电路超负荷引起的火灾
线上的电气设备长时间过载，并且使用的电流超过了电线的安全电流能力，如果未正确选择保护装置，电线芯将在很长一段时间内过热，从而导致隔热层受到损坏和燃烧。
（2）短路造成的火灾
由于电线的安全距离不足，绝缘水平不足，长期老化或粗心的人类操作，线路短路会迅速转化为热能，导致电线严重加热，并导致电线急剧上升，从而导致电线融化并燃烧，从而燃烧。
（3）过度的接触电阻会引起火灾
电线接头的连接不良，端子柱的骨压接，开关接触的松动接触等会增加接触电阻，这会随着时间的推移导致局部氧化，并在电流流过电阻后增加接触电阻。
（4）由变压器和电动机等设备的操作故障引起的火灾
长期的过载操作或变压器的制造质量差会导致线圈绝缘损伤，转向转弯的短路，核心中的涡流增加，导致过热，老化，分解和变压器绝缘油的热量产生，从而引起火灾或爆炸。
（5）通过不当使用电加热设备和照明引起的火灾
电炉等电加热设备的表面温度很高，使用不当可能会引起火灾；
（6）电弧或火花造成的火灾
当使用电焊机或点焊机时，电弧，火花等会点燃周围物体并引起火灾。
在建筑工地上引起的火灾的原因绝不限制上述要点。
8.2防止电火的措施
鉴于电火的原因，应在建筑组织设计中制定有效的预防措施。
（1）准备施工计划时，应根据电气设备的功耗正确选择导体横截面，应仔细选择该线路。
（2）当铺设间接费用时，安全间距必须满足法规的要求，用于分配线路的短路保护时，保险丝的额定电流必须小于电缆或隔热电线的允许电线的2.5倍，或者在允许的允许的射击能力下，以避免使用式运行式运行。 。
（3）电气运算符必须严格遵循法规，正确连接电线，并牢固地按下各种开关触点。
（4）严格禁止将电动机超载到现场。
（5）严格禁止在施工现场使用电炉。使用碘钨灯，灯和易燃材料之间的距离必须大于30厘米。
（6）使用焊接机，必须在焊接过程周围进行防火许可证系统，并且必须在焊接过程周围有易燃物体。
（7）必须适当地接地，以便在建筑工地上产生静电电力，以进行闪电保护和防静电接地，以防止由雷电和静态火花引起的火灾。
（8）存储易燃气体和易燃材料的仓库中的照明设备必须是防爆炸的设备。
（9）严格禁止将杂物和易燃物体存储在分配盒和开关盒中，并且必须分配专门的人以定期清洁它们。
（10）应在建筑工地建立防火检查系统，预防电气防火的领导系统，并应建立电气防火团队。
8.3防止电击事故的措施
（1）现场电力应按照“三级配电”的原则进行，而裸线则不应将其用于电源。使用设备钢结构施工用电方案，必须安装合格的泄漏保护器。
（2）负责施工安全的人应对整个项目的电动冲击事故进行模拟训练，每个团队成员应协调并根据钻探后的责任来完成训练。
（3）负责建筑安全的人负责培训员工如何防止电击事故并解释紧急救援计划。
......
太多的内容，省略以下内容
