前言
近期，充电头网购入了一款DELL戴尔品牌笔记本专用130W氮化镓充电器。这款适配器是戴尔高端笔记本系列Alienware外星人M17 R3、X14 R1等型号的官方推荐电源。它基于先进的氮化镓技术精心设计，具备20V6.5A的最大输出能力，确保了130W的稳定供电。
这款电源适配器不仅配备了USB-C输出接口，还具备PD3.0快充功能，适用于多种设备，包括游戏笔记本、商务笔记本和轻薄笔记本，同时还能为平板和手机提供充电服务。接下来，充电头网将对戴尔的这款电源适配器进行深入拆解，带您详细了解其制作工艺和所用材料。
戴尔130W氮化镓电源适配器开箱
该产品以牛皮纸盒为包装，盒顶装饰有DELL品牌的标识，并附有详细的产品信息标签。
侧面贴有印有产品型号、名称、厂商信息的贴纸。
包装中仅包含戴尔品牌130W功率的氮化镓充电器，该充电器与电源线及机身均采用分离式结构设计。
该电源线的插头为三脚式，出自Longwell良维品牌，其额定电流为10A，电压范围在250V至之间，并且已经获得了CCC认证。
线缆另一端为梅花插头。
实测电源线长度为94cm。

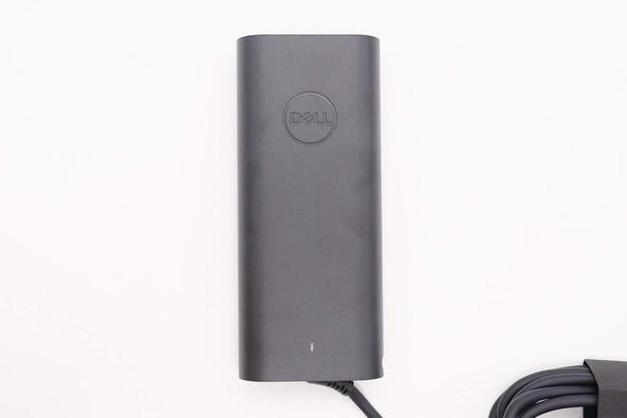

戴尔130W氮化镓电源适配器沿袭了公司笔记本电源的标志性外观设计，其机身表面采用了磨砂处理以有效防止指纹附着，两侧呈现出流畅的弧面造型，并且在顶部位置巧妙地融入了品牌标识以及指示灯。
机身顶面设计有DELL品牌logo。
另一端边缘处设有指示灯。
底部印有电源适配器铭牌信息。
产品参数特写
型号：LA130PM230
输入：100-240V~50/60Hz 3A
提供以下几种规格的输出：5伏特3安培、9伏特3安培、15伏特3安培、以及20伏特6.5安培最大值。
AVS：12-20V6.35A 127W Max
制造商：光宝科技股份有限公司
该产品已成功获得CCC、CE、EAC、CP、PES、NOM以及NYCE认证的认可。
电源适配器机身一端设有梅花插口。
另一端设有输出线保护槽，线缆做了抗弯折保护处理。
USB-C端子外壳磨砂工艺处理，方便插拔。
实测电源适配器机身长度为131.42mm。
宽度为55.32mm。
厚度为22.23mm。
USB-C输出线缆长度为179cm。
产品拿在手上的大小直观感受。
另外测得电源适配器重量约为304g。
通电状态下，指示灯亮白光。
这款充电器经过ChargerLAB POWER-Z KM003C的测试，能够兼容PD3.0和DCP两种充电标准。
PDO消息表明，USB-C接口支持包括5V3A、9V3A、15V3A以及20V4.8A在内的四档固定电压输出。
戴尔130W氮化镓电源适配器拆解

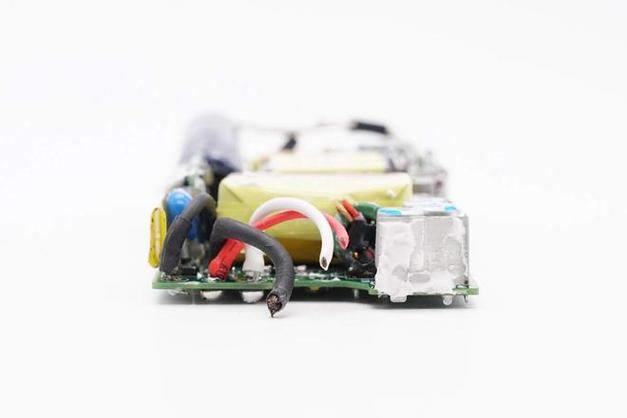

将输出端外壳拆开，输出导线冷压端子焊接，外套热缩管绝缘。
拆开另一端外壳取出PCBA模块。
测得PCBA模块长度为118.38mm。
宽度为50.9mm。
厚度为17.87mm。
PCBA模块覆盖铜散热片，此外还额外加装有铝板。
拆下散热片，内侧分别贴有绝缘胶带和麦拉片。
PCBA模块上大量注胶填充，加固器件和辅助散热。
主板背面除了注胶，还覆盖有导热垫。
清理完毕白胶后，我们注意到主板正面安装了保险丝、共模电感、PFC升压电感以及变压器等关键元件。除此之外，主板两侧还额外焊接了两块小板，并且每块小板都配备了散热片以确保有效散热。
主板背面呈现，我们可以看到配置了整流桥、PFC开关管、PFC整流管、主控芯片、光耦、同步整流控制器、同步整流管、协议芯片和输出VBUS开关管。
PCB板前端一览，设有延时保险丝、共模电感等器件。
延时保险丝来自华德，规格为3.15A 250V。
共模电感双线绕制，用于滤除EMI干扰。
另一颗共模电感包裹绝缘胶带，此外底部垫有电木板。
安规X2电容来自SCC实全电子，规格为0.33μF。
板子一侧焊接接主动整流小板，中间位置设有主控芯片供电电容。
将主动整流小板拆下，正面设有主动整流控制器和整流管。
背面设有两颗整流桥。
恩智浦生产的主动整流控制芯片型号为TEA2206，当与两个整流管共同使用时，能有效减少由二极管正向压降引起的损耗，实现损耗减半。在90Vac的输入电压条件下，该芯片还能提升0.7%的效率。此外，芯片内置X2安规电容放电功能及自供电功能，同时简化了外围元件的设计。
这两颗整流管产自英飞凌，其型号标识为IPL60R125P7，属于CoolMOS P7系列。它们具备650V的耐压能力，导阻值为125mΩ，并且采用了8*8封装的ThinPak设计。
另一颗英飞凌IPL60R125P7特写。
小板上两颗整流桥料号相同，丝印MB30KH。
另一颗整流桥特写。
主板上还设有一颗MB30KH整流桥。
滤波电感特写。
薄膜滤波电容规格为0.47μF 450V。
另一颗滤波电容规格相同。
该主控芯片产自英飞凌，型号为XDPS2BF11，属于定制版本，其内部集成了PFC控制器与HFB控制器，并采用了DSO-14封装方式。
PFC开关管来自纳微半导体，型号NV6028。
PFC升压电感缠绕胶带绝缘。
瑞能生产的PFC整流管型号为BYV10ED-600P，属于超快恢复二极管类型，其技术参数为600伏特和10安培，且采用了DPAK封装方式。
另一侧设有高压滤波电解电容以及另一块小板。
将小板拆下，板子正面设有HFB半桥开关管。
小板另一面无器件。
滤波电解电容来自LTEC辉城电子。
电容规格为100μF 450V。
HFB半桥开关管产自Toshiba东芝公司，其型号为TK17V65W，属于NMOS类型。该器件的耐压值为650V，导阻为0.175Ω，并且采用了DFN8*8封装设计。
另一颗东芝TK17V65W特写。
两颗NPO谐振电容特写。
主控芯片所使用的供电电容来源于ELITE金山与CapXon丰宾品牌，其中丰宾品牌的电容型号为47μF50V。
另一颗规格为100V10μF。
金山电容规格为50V22μF。
变压器特写。
输出端一览，两侧设有Y电容，固态滤波电容等器件。
蓝色Y电容特写。
该同步整流控制器源自MPS公司，其丝印标识为IBUJS，具体型号为MP6951，是MPS最新推出的产品。它具备DCM、CCM、QR、ZVS等多种工作模式，同时支持ACF主动钳位反激和HFB混合反激技术。其工作频率最高可达1MHz，能够驱动氮化镓同步整流管，适用于高侧和低侧应用场景，并采用了TSOT23-6封装设计。
该同步整流管产自APEC富鼎的先进技术，具体型号为AP10N3R5XT，属于NMOS类型，其耐压值为100V，导阻为3.5mΩ，并采用了PMPAK5*6X封装设计。
输出协议芯片丝印DPD022F，为定制型号。
该VBUS开关管产自富鼎先进，其型号为AP3N5R0YT，属于一种能够承受30V电压的NMOS型晶体管，具有5mΩ的导阻值，并且使用了PMPAK3*3封装形式。
滤波电感特写。
这三颗输出滤波电容产自金山，属于UPD系列导电聚合物固态电容，其电压等级为25V，容量为330μF。
全部拆解完毕，来张全家福。
充电头网拆解总结
最后，我们为大家提供了戴尔130W氮化镓电源适配器的关键部件列表，以便大家能够方便地查阅。
戴尔130W氮化镓电源适配器沿袭了家族式的造型风格，其电源线可拆卸，并具备接地功能。同时，它兼容100-240V的宽电压输入，且通过了全球多数国家和地区的安全规范认证，使用起来十分灵活，实用性颇高。而且，其总长度接近3米，能够满足大部分使用场景的需求。
充电头网经过拆解分析发现，该充电器选用了恩智浦的TEA2206芯片，并与英飞凌的IPL60R125P7 MOS管相结合，实现了主动整流功能。此外，我们选用了英飞凌的XDPS2BF11定制主控和MPS MP6951T同步整流控制器来构建电源方案，该方案与纳微NV6028 PFC开关管、东芝TK17V65W HFB半桥开关管以及富鼎的先进同步整流管相匹配，并由定制协议芯片进行输出控制。滤波电容源自辉城，而模块的打胶处理以及铜散热片的覆盖，均显示出选材和工艺的扎实与可靠。
