工程的质量与最终结果，往往取决于众多微小的环节。在此，我将为大家梳理一下在给排水管道施工过程中常遇到的问题，并对这些问题产生的原因进行深入剖析，同时提出相应的解决方案，以供大家参考。
一、雨水管不该用伸缩节、管箍连接

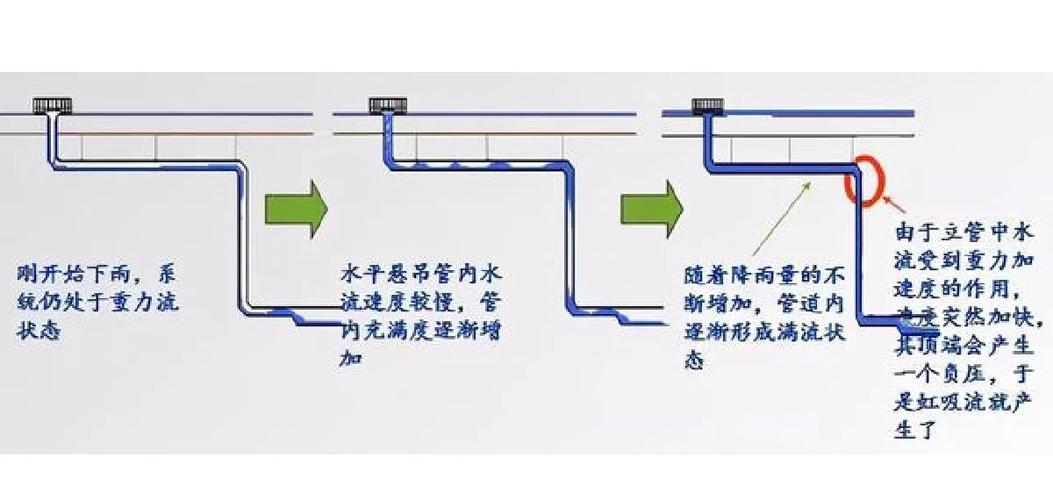

由于雨水管的墙体相对较薄，一旦遭遇暴雨袭击，管内很可能会产生真空状态，进而造成管道材料被吸入并发生变形、破裂的现象。
安装过程中，务必使用直落水接头进行连接。这种接头具备双重功能：首先，它负责管道的连接；其次，它能够实现管道的通气、溢流以及伸缩余量的消除。
二、PE、PVC－U管不能用于热水
使用场合：
1、PE管材正常通水温度不能超过40℃；
2、PVC-U管道正常通水温度不能超过45℃。
在将PVC-U型给水管材与太阳能热水器管道连接时，未能充分预见热水回流现象，导致管道内持续充满热水，最终导致管材发生严重变形。
三、给水管道不该在未经过试压就回填、暗敷。
检测管道强度与气密性，旨在预防使用期间发生渗漏，避免造成更严重的损失。
安装完成后，必须依照既定的技术规范对水管线路实施试压检测，只有确认管道无渗漏问题，方可进行回填和隐蔽敷设作业。
四、落差较大的给水管路不能没有透气装置
由于给水管路存在较大的高度差或较长的距离，管道内部可能会产生水锤效应或形成真空负压，进而引起管道变形或损坏。
解决措施：消除水锤和负压必须安装排气阀。
排气阀的作用：1、排气消除水锤； 2、补气消除负压。
有些工程之所以出现管材被吸扁的情况，是因为它们没有安装排气阀，进而导致管材内部产生了真空负压。
五、PE给水管夏天试压不该在中午或下午进行
由于PE给水管材质的特性，它很容易吸收来自空气的热量，导致管道内部水温上升，其温度峰值可接近50℃。鉴于此，在气温较高的情况下进行试压作业时，必须依据实际水温来选取恰当的折减系数，进而计算管材的试验压力。
安装管道完成于夏日，午后气温较高时进行注水测试压力，因管道暴露于阳光下，吸收了热量，导致测试水温度急剧上升，按照常规的测试压力进行，结果管材因韧性不足而破裂；若改在气温较凉爽的清晨进行测试，则管道运行一切正常。
六、PP－R热水管在地板下安装时应该设置管卡
因为PP-R材料的线性膨胀系数较高，所以在热水通过时，会受到热胀冷缩作用的影响，进而导致埋设在地板之下的管道发生变形和拱起，最终引发地板翘起的问题。
解决措施：必须根据情况用一定数量的管卡来固定管材。
地板下安装的热水管未使用管卡进行固定，一旦管材通水，由于管道膨胀，地板整体出现翘起现象。
七、冬季电工套管弯曲时不能用力过猛
因为电工套管在低温环境下其延展性显著减弱，所以在弯曲过程中容易出现管体裂痕。
在寒冷的冬季，建议先将需要弯曲的部分通过摩擦产生热量，然后再用弹簧进行弯曲操作。
在焊接PE、PP-R管材之前，务必对加热板表面、模头外观以及管材焊接接口部位进行彻底清洁。
由于焊接过程中加热板、模头和管材焊接面含有杂质，PE、PP-R管材在焊接时容易出现焊接缺陷，进而导致管路发生漏水问题。
在焊接作业开始之前，务必对加热板的表面、模头的接触面以及管材的焊接部位进行彻底的清洁处理。
在安装PE给水管的过程中，若未对焊接面进行必要的清洁处理，焊接完成后可能会引发管路出现渗漏问题。
九、
九、D110 以上（包括D110）PVC给水管不该用平扩口
由于PVC大口径给水管在平扩口处存在较大的锥度，使得管材与平口端难以完全深入至平扩口底部，从而引发管材接口部位出现渗漏现象。
针对D110及以上的PVC给水管，通常实施的操作包括使用活套进行连接，或者通过束节进行直接的粘合。
十、PP－R热水管不该在室外长时间裸露使用
原因：PP-R材料抗老化性能差。
解决措施：暗敷或者加保护层
将PP-R材质的热水管用于太阳能系统的室外管道连接，经过两年的露天使用，不幸出现了韧性断裂的情况。

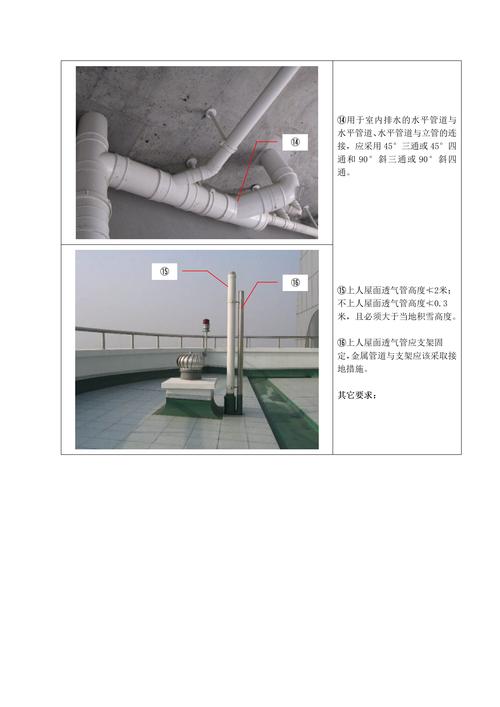

十一、高层建筑中，PVC－U排水管应设置消能装置
高层建筑中，水流势能较高，这很容易导致底部弯头和横支管受损。鉴于此，当PVC-U排水管材应用于高层住宅楼且高度超过20米时，应在立管上安装消能设施，且每隔六层就需安装一个。
十二、管箍伸缩节不该用于横管中
原因：管箍伸缩节密封性能较差，在横管中使用易引起漏水事故。
解决措施：横管中一般使用伸缩节，确保管道不会漏水。
十三、PE、PP－R焊接温度不应过高
原因：由于各种材料的特性，在高温时材料降解，使其碳化。
应对策略包括：首先，聚乙烯（PE）管道的焊接温度通常设定在200℃至240℃之间；其次，对于聚丙烯-无规共聚物（PP-R）材料，其焊接温度通常为260℃。
采用PE管材在高达300摄氏度的温度中进行焊接作业，经过一年的使用，该管路在焊接接口部位出现了较大范围的渗漏现象。
十四、大口径PVC-U在转弯处时应有加固措施
原因：管道转弯处，水的冲击力较大，容易造成管路破坏
解决措施：在转弯处用水泥墩进行加固，谢谢关注机电天下。
十五、PE－RT管路在不使用的情况下，及时将水排出
原因：气温较低时水会结冰膨胀将管道破坏。
解决措施：管道在不使用时必须及时将管路内积水排除。
十六、普通PP-R热水管不建议使用在高温散热器采暖
特别当应用于家庭小锅炉采暖时,建议采用PP-R塑铝稳态管
由于高温散热器供暖时，采暖水温多在70摄氏度以上，这样的温度长期作用于管材，会对其使用寿命造成不利影响；另外，家庭小锅炉供暖时，温度控制往往偏高，频繁出现水被煮沸的情况，加之管路连接较短，管内温度波动较大，这些因素都极大地妨碍了管材的正常使用。
