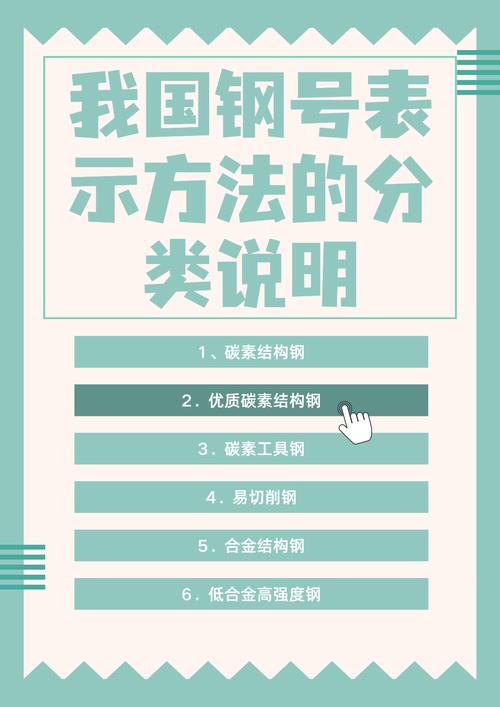

我国以钢材的用途分类作为表示方法分类的基础：
采用的表达方式为：Q加上数字，接着是质量等级的标识，然后是脱氧方法的符号，最后是针对特定用途的符号。
①钢号冠以“Q”，代表钢材的屈服点；
在“Q”符号之后的数字代表的是材料的屈服强度值，其计量单位为兆帕斯卡。以Q235为例，它意味着这种碳素结构钢的屈服强度（σs）达到了235兆帕斯卡。
在需要的情况下，可以在钢材编号之后附加代表质量级别及脱氧技术的标识。这些标识所对应的质量级别符号依次为A、B、C、D。
脱氧工艺的标识符号中，F代表沸腾钢，b代表半镇静钢，Z代表镇静钢，而TZ则代表特殊镇静钢。在标注时，镇静钢无需特别标明符号，即Z和TZ均可省略。举例来说，Q235-AF即表示为A级沸腾钢。
针对特定用途的碳素型钢，诸如用于建造桥梁和船舶的钢材等，通常遵循碳素结构钢的命名规则，而在钢号末尾则会额外添加一个字母来指明其具体应用领域。

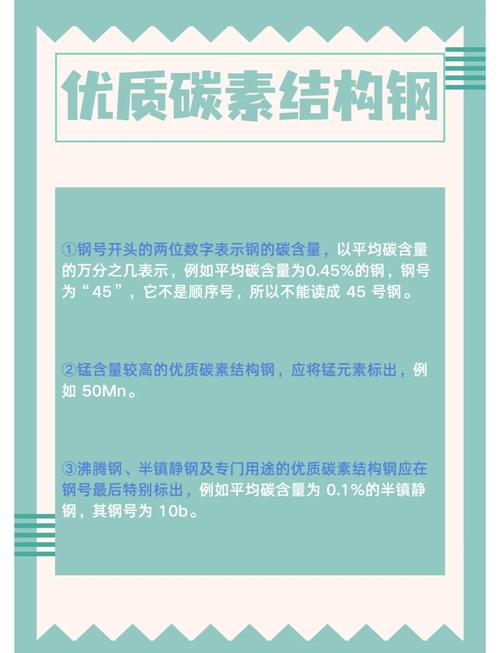

优质碳素结构钢
采用的表达方式为：数字、元素符号、脱氧方法符号以及特定用途符号的组合。
钢号的前两位数字代表钢材的碳含量，具体是以平均碳含量的万分比来体现，比如，若某钢种的平均碳含量为0.45%，则其钢号应为“45”。需要注意的是，这个钢号并非指代顺序编号，因此不能将其误读为“45号钢”。
对于含有较高锰量的优质碳素结构钢，应当明确标注锰元素，如型号50Mn所示。
沸腾钢、半镇静钢以及用于特定目的的高品质碳素结构钢，在钢号中需特别注明，比如含有平均碳量0.1%的半镇静钢，其钢号标识为10b。
碳素工具钢
表示方法：字母T+数字+（元素符号）+（质量等级符号）
①钢号冠以“T”，以免与其他钢类相混。
钢号中的数字用以指示碳的含量，具体是通过碳的平均含量占千分之一的比例来体现。比如，“T8”这一钢号就代表其平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
高级碳素工具钢中的磷和硫含量较普通优质碳素工具钢要少，为了区分，通常在钢号末尾附加字母“A”，如“T8MnA”所示。
易切削钢
表示方法：字母Y+数字+（元素符号）
①钢号冠以“Y”，以区别于优质碳素结构钢。
字母“Y”之后的数字用来指示碳的含量，具体是以平均碳含量的千分之一为单位来表述的；以易切削钢为例，若其平均碳含量为0.3%，则对应的钢号将标记为“Y30”。
锰元素含量较多的钢材，在其型号之后也会标注“Mn”，如型号“Y40Mn”所示。
采用的表达方式为：特定用途符号，随后是数字，接着是主要合金成分的符号及其数字，再是微量合金成分的符号，最后是质量等级符号以及专门用途符号。
钢号的首两位数字揭示了钢材的碳含量信息，该含量是以平均碳含量的万分比来衡量的，例如在40Cr中，40即代表碳含量的百分之一万。
钢的主要合金成分，除了少数微合金元素之外，通常用百分比来表示，数值通常在几个百分点左右。当合金的平均含量低于1.5%时，在钢号标识中通常只列出元素符号，而不具体标注其含量。然而，在遇到容易引起误解的特殊情况时，可以在元素符号之后附加数字“1”来加以区分，比如在钢号“12CrMoV”和“12Cr1MoV”中，前者铬的含量介于0.4%至0.6%，而后者铬的含量则在0.9%至1.2%之间，其余的成分保持一致。当合金中某元素的平均比例达到1.5%、2.5%、3.5%等特定数值时，需在元素符号的右侧标注其具体含量，并以数字2、3、4等来表示。比如，在18Cr2Ni4WA这一合金牌号中，数字2、3、4分别代表铬、镍和钨的含量。
钢中的钒元素符号为V，钛元素符号为Ti，铝元素符号为AL，硼元素符号为B，以及稀土元素符号为RE，这些均属于微合金元素范畴。尽管它们的含量并不高，但在钢号中仍需明确标注。以20MnVB钢为例，其中钒的含量介于0.07%至0.12%，硼的含量则在0.001%至0.005%之间。
④高级优质钢应在钢号最后加“A”，以区别于一般优质钢。
特定用途的合金结构钢材，其型号前缀或后缀含有表明该钢材用途的标识。比如，适用于铆接和螺丝的30CrMnSi合金结构钢，其型号标注为ML30CrMnSi。
低合金高强度钢
表示方法：（专门用途符号）+数字+主要合金元素符号和数字+微量合金元素符号+（质量等级符号）+（专门用途符号）
①钢号的表示方法，基本上和合金结构钢相同。
对于特定用途的低合金高强度钢，需要在钢号尾部进行标注。比如，桥梁专用的“16Mnq”钢种，汽车大梁专用的“16MnL”钢种，以及压力容器专用的“16MnR”钢种。
弹簧钢依据其化学成分的不同，主要分为碳素弹簧钢与合金弹簧钢两大类。在钢号标识上，碳素弹簧钢的表示方式与优质碳素结构钢大体一致，而合金弹簧钢的标识方法则与合金结构钢基本相同。
滚动轴承钢
表示方法：高碳铬轴承钢：字母G+Cr元素符号和数字
渗碳轴承钢的标识方式为：字母G，后跟一组数字，再接着是主要合金元素的符号及其数字，紧接着是微量合金元素的符号，最后以括号内的质量等级符号结束。
①钢号冠以字母“G”，表示滚动轴承钢类。
高碳铬轴承钢的钢号中，碳的含量并未明确标注，而是以千分比的形式来表示铬的含量，如GCr15所示。至于渗碳轴承钢的钢号标识，其方法大体上与合金结构钢的表示方式相仿。
合金工具钢和高速工具钢
当合金工具钢的钢号中平均碳含量达到或超过1.0%时，其碳含量无需特别标注；而若平均碳含量低于1.0%，则需以千分比的形式进行表示。举例来说，Cr12、CrWMn、9SiCr、3Cr2W8V等钢号即遵循此规则。
钢中合金元素的测定方式，大体上与合金结构钢的表示法一致。然而，对于铬含量相对较少的合金工具钢型号，其铬含量通常以千分之几的形式来标注，且在数字前添加“0”以示区分，这种表示法与一般元素含量以百分之几标注的方法有所不同。举例来说，Cr06便是如此。
高速工具钢的编号通常不会具体标注碳的含量，而是以各种合金元素的平均含量所占的百分比来表示。比如，钨系高速工具钢的编号通常写作“W18Cr4V”。若编号前加上字母“C”，则意味着该工具钢的碳含量比未加“C”的同类通用钢号要高。
不锈钢和耐热钢
钢号中的碳含量通常以千分之一的比例来标示，比如“2Cr13”这个钢号的平均碳含量就是0.2%。当钢的碳含量不超过0.03%或者不超过0.08%时，我们会在钢号前加上“00”或者“0”来特别标注，比如“00Cr17Ni14Mo2”和“0Cr18Ni9”这样的钢号。
钢中关键合金成分的占比以百分比形式呈现，至于钛、铌、锆、氮等元素，则依照上述合金结构钢中微合金元素的标注方式来表示。
焊条钢
该钢材型号前缀带有字母“H”，以此来与其他钢材种类进行区分。比如，不锈钢焊丝的型号标记为“H2Cr13”，这样就能与不锈钢材料“2Cr13”进行有效区分。
电工用硅钢
钢号由字母与数字构成，其首字母DR代表适用于电工的热轧硅钢，DW则指代适用于电工的冷轧无取向硅钢，而DQ则表示适用于电工的冷轧取向硅钢。
②字母之后的数字表示铁损值（W/kg）的100倍。
钢号末尾带有字母“G”的，意味着该材料需在较高频率下进行检测；而未标注“G”的钢号，则表明其检测是在50赫兹的频率下进行的。
钢号DW470所代表的是一种电工专用的冷轧无取向硅钢产品，该产品在50赫兹的频率下，其最大单位重量铁损值达到了4.7瓦每千克。
电工用纯铁
该牌号由“DT”字母与数字组合构成，其中“DT”代表适用于电工的纯铁材料，而数字则代表不同牌号的排列顺序，比如DT3这一型号。
数字之后附加的字母用以标示电磁性能的不同等级：A代表高级，E代表特级，C代表超级，如DT8A所示。
钢铁王国
网
