钢结构型材喷漆生产流程的指导性图纸，即钢结构型材喷漆流水线图，对于我们理解生产过程至关重要。这张图详细描绘了流水线的具体布局、设备之间的连接方式以及操作步骤的顺序。它在提升喷漆作业的效率和产品质量方面扮演着不可或缺的角色。接下来，我将从几个重要角度对其进行详细分析。
整体布局

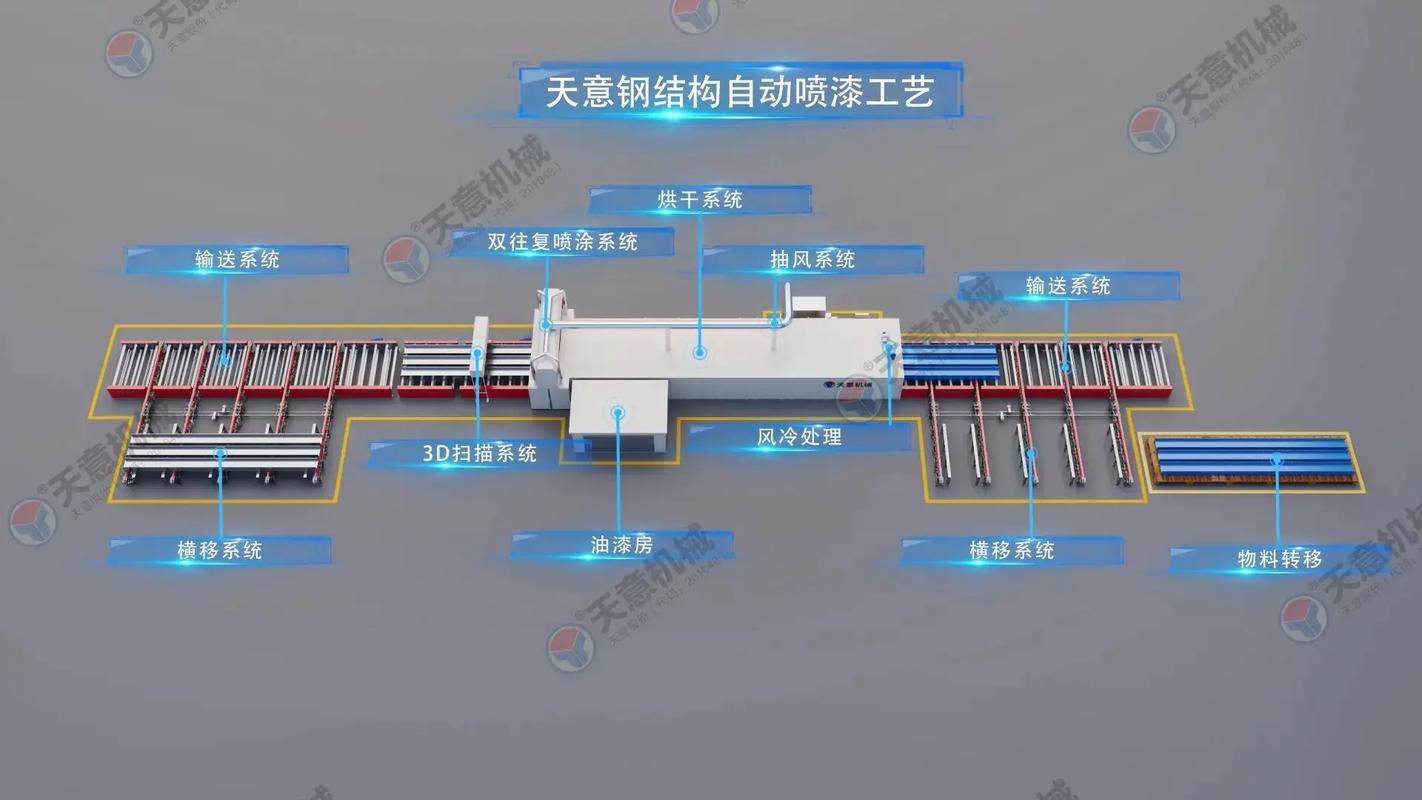

从整体布局来看，流水线图清晰展示了各环节的具体位置。喷漆区域、干燥区域以及冷却区域依次排列，这种安排使得钢材在喷漆完成后能按顺序进入下一道工序，显著提升了工作效率。合理的区域分隔有效避免了混乱，确保了喷漆过程井然有序地推进。
各个区域间的间隔经过周密设计。若间隔过小，工序之间可能会相互干扰，进而影响成品的质量；而间隔过大，则会延长钢材运输的时间，增加成本。因此，整体布局是在充分考虑多方面因素后确定的。
设备连接
流水线图直观地描绘了设备间的互联方式。喷枪与涂料供应系统相连接，确保了喷漆作业的均匀与连续。输送链条与不同工作区域相接，保证了钢材能稳定且精确地移动至指定位置，避免了偏移或停滞的问题。
设备连接需要考虑电力及控制线路的布置。恰当的线路设计有助于确保设备平稳运作，降低故障出现的几率。此外，合理的线路连接也便于后续对设备的维护与故障检测。
工艺流程
观察工艺流程，我们发现钢材起初需经过预处理阶段，这一步骤旨在清除其表面的杂质与锈迹，为后续的喷漆工序打下基础。随后，钢材进入喷漆区域，根据具体需求挑选恰当的喷枪和涂料进行喷涂作业。喷涂作业结束后，钢材随即被送入干燥区，通过加热等手段促使涂料迅速固化。
钢材在干燥后需进入冷却区域，以此降低其温度，确保其性能不会受损。这一工艺流程紧密相连，每道工序都经过周密设计，目的在于确保最终产品的品质。
流水线图中存在几个重要的质量控制环节。例如，在喷漆步骤中，设有监测喷枪压力和涂料流量的设备，用以确保喷漆层厚度和均匀性达到标准。此外，干燥区域配备了温度和时间控制装置，以确保涂料能够完全干燥。
通过实施这些质量控制手段，我们可以迅速发现生产环节中的问题并对之进行调整。如此一来，就能有效减少不合格产品的数量，进而提升生产效率和产品质量。
流水线的设计图充分展现了安全防护的必要性。各个可能发生火灾或爆炸的场所，都安装了防火和防爆设施，并贴有相应的警示标志。工作人员在作业区域，都配备了必要的防护装备，比如防护手套和护目镜等。
设备的安装严格依照安全标准，其运行同样遵守这些规范。这样做大大降低了操作人员遭遇意外伤害的风险。安全防护措施是生产环节的关键保障，它确保了喷漆生产线能够安全且稳定地运作。
