今天要介绍的新屋面材料是沥青瓦。在近几年来，沥青瓦在我国得到了广泛的应用。轻钢别墅、防腐木屋以及凉亭改造等方面都大量使用了沥青瓦。
沥青瓦被称作玻纤瓦或者油毡瓦，它的全名是玻纤胎沥青瓦。因为其主要成分是沥青，所以人们普遍又将其称作沥青瓦。
-01-
产品组成及分类
Classification
沥青瓦主要是由玻纤胎、沥青、彩砂三种材料组成。
1、好的玻纤胎可以大大延长沥青瓦的寿命。
彩砂主要对沥青瓦的美观程度起决定作用。选用优质的彩砂，能使沥青瓦在各种天气条件下，都不易出现掉色、褪色等状况。
沥青主要注重其配方。通过配方的调整，能使沥青面达到不流淌的状态，也能使其达到不僵硬的状态，还能让其达到不折断的状态。只有这样，沥青面才能在不同的温度和光照条件下发挥出最大的效果。

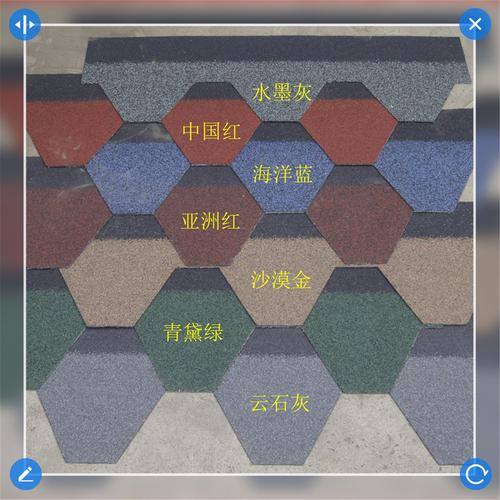

沥青瓦颜色示意图
沥青瓦给人最直观的感受是它的颜色亮丽，色泽鲜明，能够对城市起到美化作用。
沥青瓦基本形状有多种。有单层标准型。有马赛克型，此型为六角形。有歌德型。有鱼鳞型。还有双层标准型等。它适用于坡度在 5 - 90°除平屋面以外的屋面，也适用于任何形状的屋面，适用度极大。
沥青瓦的尺寸一般是 12 吋乘以 36 吋，或者是 13.25 吋乘以 40 吋。每一片沥青瓦都包含着三个小凸片。
-02-
材料特性
Performance
沥青瓦屋面能够抵御光照带来的侵蚀，能够抵御冷热导致的侵蚀，能够抵御雨水引起的侵蚀，还能够抵御冰冻引发的侵蚀，从而实现全天候抵御各种气候。
沥青瓦屋面具有耐腐蚀性。在恶劣气候环境的影响下，它不会出现锈蚀和花斑等现象。它不易老化，也不会受到风雨的侵蚀。
沥青瓦屋面的导热系数较低。它能在夏天阻断热量从外向内的传导，在冬天阻断热量从里向外的散失。这样就保证了顶层住户生活的舒适性，体现出其隔热保温性好的特点。
4、防火性好。沥青瓦屋面的防火等级，已达到A级防火标准。
沥青瓦除了用固定件固定外，受光和热影响到达有效温度时，其自粘胶开始有粘性，能将两片瓦片牢牢粘在一起，使整个屋面成为一个整体，进而大大提升了抗风性，所以它具有很好的抗风性。
沥青瓦表面矿物颗粒形状和排列不规则。它能很好地吸附雨水对屋面的撞击声及其它噪音。还能减轻这些噪音。所以吸声隔音性好，能保证住户生活安静。
沥青瓦屋面具有防尘自洁的特性。它不会因为积灰而形成明显的污斑，即便在长期处于雨季的使用条件下，也不会积留水渍。并且，经过雨水的冲刷后，它反而会显得更加洁净。
沥青瓦能在各种气候条件下施工，这缩短了施工周期，也节约了人工费用。同时，屋面自重较轻，降低了用于承重的工程成本。合理的费用与较长的使用年限相结合，使沥青瓦屋面具备良好的综合经济指标。
沥青瓦使用寿命长，从 20 年到 50 年都有。只要安装正确，沥青瓦屋面很少需要维修，甚至无需维修。即便遭到破坏，也容易进行修复。
-03-
屋面结构节点工程做法
Roof strecture
一、对钢筋混凝土屋面的要求
1、坡度
沥青瓦一般用于坡度在 11.3 度及以上的屋顶。坡度小于 22.5 度的屋面以及坡度大于 60 度的屋面，在铺设时需要进行特殊处理。
2、水泥砂浆找平层施工
沥青瓦属于柔性瓦片。基层的平整度对瓦铺设后的质量和外观效果有着直接的影响。所以，应当严格把控水泥砂浆找平层的表面平整度。
水泥：标号不低于425号
配合比：1：3(水泥：砂)重量比
保温板表面找平层厚度不小于30mm
用2m靠尺检查：找平层表面平整度误差不大于5mm
找平层表面不得有疏松、开裂、空鼓等现象
3、正置式防水屋面结构
钢筋混凝土现浇板。其表面有 20mm 厚的 1：3 水泥砂浆进行找平。还有一层防水卷材或者涂高分子防水涂膜。接着是硬质聚苯乙稀保温层，通过配套胶粘剂粘贴。之后是 30mm 厚的 1：3 水泥砂浆，里面设置有#16 镀锌钢丝网一层，网孔为 25X25mm。最后是两遍冷底子油，屋面为沥青瓦。
4、倒置式防水屋面结构
钢筋混凝土现浇板，其厚度为 20mm，表面用 1：3 水泥砂浆进行找平；有硬质聚苯乙稀保温层，通过配套胶粘剂进行粘贴；30mm 厚的 1：3 水泥砂浆内设置一层#16 镀锌钢丝网，网孔为 25X25mm；先涂刷两遍冷底子油；再铺设一道自愈合型防水卷材；最后是沥青瓦屋面。
二、对木质屋面的要求
1、坡度
通常沥青瓦用于坡度为11.3度以上的屋顶。对于坡度小于22.5度或大于60度的屋面，铺设时需做特殊处理。
2、木质屋面板施工要求
板面较为平整，其变形程度较小。板的厚度在 12mm 及以上，并且会根据檩条间距来选定具体的厚度。
板的一面涂刷一道冷底子油，其厚度为 0.5 - 1.0mm，能起到防腐作用；板的另一面也涂刷一道冷底子油，厚度同样为 0.5 - 1.0mm，可起到防潮作用。
板与板间铺装时留缝3.0-5.0mm。
板与檩条或层面梁间用镀锌钉或螺栓连接。
3、木结构屋面的结构
木屋面有合板；有自愈合型防水卷材一道；还有沥青瓦屋面。
三、特殊屋面说明
因为建筑物总体风格存在不同，建筑设计师的设计意图也有差异，所以对小于 22.5 度和大于 60 度的坡屋面结构形式进行阐述，此阐述仅作参考。
1、小于22.5度的坡屋面结构形式
对于小于22.5度的坡屋面结构形式原则上考虑作两道防水
钢筋混凝土坡屋面节点形式结构形式小于 22.5 度时，其结构依次为：采用钢筋混凝土现浇板；进行 20mm 厚 1：3 水泥砂浆找平；铺设两道防水卷材或涂高分子防水涂膜；设置硬质聚苯乙稀保温层，并用配套胶粘剂粘贴；铺设 30mm 厚 1：3 水泥砂浆，其中内设#16 镀锌钢丝网一层，网孔为 25X25mm；涂刷两遍冷底子油；采用沥青瓦屋面。
还有沥青瓦屋面。
2、大于60度的坡屋面结构形式
钢筋混凝土坡层面结构形式，若角度大于 60 度，则参照钢筋混凝土屋面做法；木结构屋面结构形式，若角度大于 60 度，则参照木屋面做法。
-04-
施工及安装节点
Install node
施工流程：
基层进行清理；进行改性沥青自粘防水卷材附加层的施工（针对阴角）；进行弹线操作；铺设初始层；大面积安装沥青瓦；安装脊瓦；进行检查验收。
1、基层清理
屋面瓦施工之前，要先将找平层表面的杂物、油渍等清理干净。
2、改性沥青防水卷材附加层施工
附加防水层为改性沥青防水卷材，其施工采用热熔法。施工顺着天沟方向，按照由底向顶的顺序进行。在进行改性沥青防水卷材施工时，长边的搭接宽度需不少于 10mm，短边的搭接宽度需不少于 15mm。
选用表面平整且无破损的改性沥青防水卷材。在采用热熔法铺贴防水卷材时，需要两人配合施工。其中一人手持喷灯，另一人缓缓滚铺卷材，要保证铺严铺实。喷灯口离卷材的距离适宜在 20 到 25 厘米之间，不能太近，以防烧穿卷材。卷材的边角部位要用铁抹子进行均匀且密实地封边。
天窗和洞口处需铺设洞口尺寸加上 500mm 的防水卷材，屋顶外露管孔部位要铺设管孔直径加上 300mm 的防水卷材，并且都要做到窗洞口内部或预留套管内部 50mm 处。平立面交接处部位都要求将防水卷材做到立面上卷高度 150mm 处。
3、阴角
屋面山墙、女儿墙以及突出屋面的烟筒等形成阴角处，在铺设沥青瓦之前，要在阴角两侧铺设防水卷材，且每侧宽度不小于 250mm。相交屋面的沥青瓦可在两个屋面上同时朝天沟方向铺设，也可每个反面分开施工，都要铺设到天沟中心线 75mm 处，先铺完两个屋面上的沥青瓦，再铺设天沟上的沥青瓦。
屋面阴角示意图
采用任何方式时，都需先沿着其中一个屋面的边檐铺设第一层沥青瓦，且要伸过天沟，让该层的最后一张沥青瓦能伸到相邻屋面至少 300mm。接着沿相邻屋面的屋檐铺设第一层沥青瓦，同时要伸到天沟并搭接到先前铺设的沥青瓦上，将它们互相编织在一起，把沥青瓦紧紧按在天沟上，通过固定封闭式天沟的方式来固定沥青瓦。
4、弹线
为确保沥青瓦产品铺设整齐且符合要求，在进行铺设之前，应当在被铺层上弹出线条。
用铁红在平行于屋檐的位置弹起始线，起始线距屋檐 145mm ，同时在距屋檐 310mm 处也弹起始线（需注意沥青瓦探出屋檐口 20cm ），接着以这些起始线为基准，向上每隔 142mm 弹平行线直至屋面。
在屋檐的一侧位置弹出一条直线，这条直线垂直于屋檐与屋脊。接着，以这条垂直线为基准，向左右方向每隔 167mm 进行弹线操作，一直弹到屋面的左右两侧。
在实际施工时，可根据实际情况作少量调整。
沥青瓦施工步骤细节图
5、沥青瓦的初始层铺设
沥青瓦的初始层由沥青瓦切割而成。去掉外露面后，留下的部分称为搭接部分，这便是所需的初始层。初始层沿着屋面坡度直接铺设在屋面上，通过填充第一层沥青瓦、装饰缝下面的缝隙以及第一层沥青瓦直接接缝处的缝隙来保护屋面。
7. 一般来说，整张单片瓦需要使用 4 个钉子固定。
注意事项：钉子不能刺破自粘胶层。

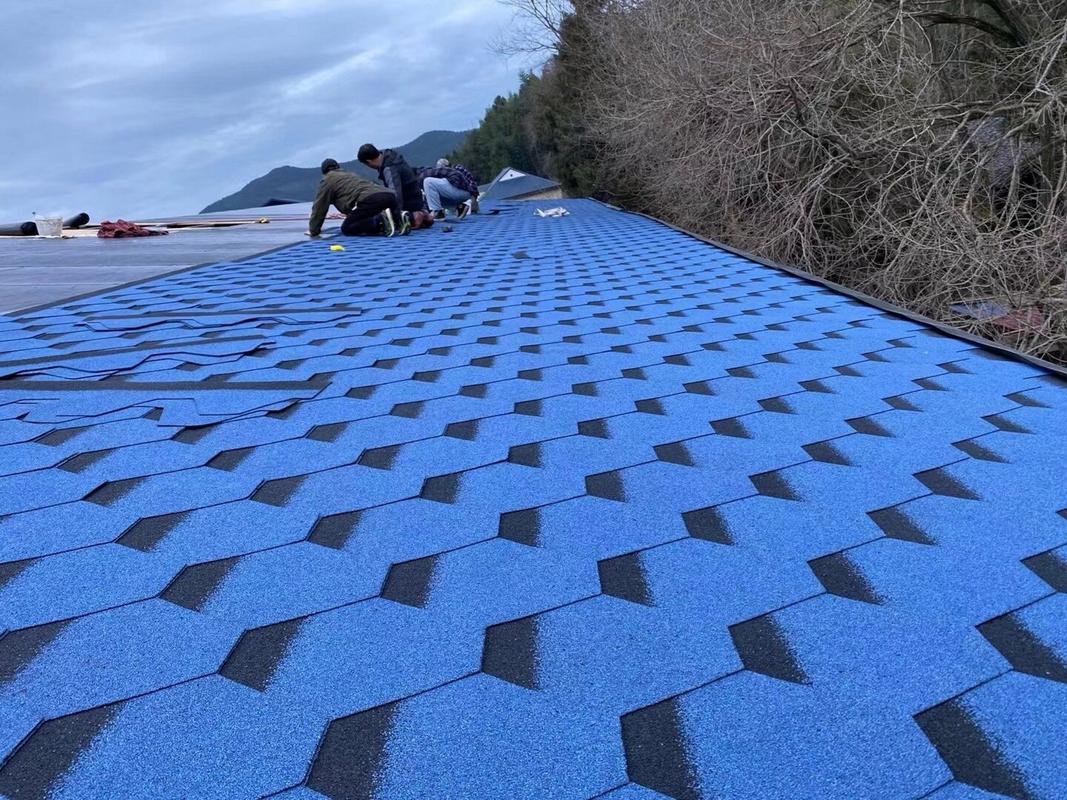

6、大面积安装沥青瓦
① 第一层沥青瓦铺设
依次铺设沥青瓦，沿着山墙边以及檐口进行铺设。要保证第一层沥青瓦与初始层沥青瓦的边缘相互对齐。沥青瓦需紧密连接，同时不能相互挤压。按照之前所述的固定方法将沥青瓦固定住。第一层的铺设至关重要。在铺设时，要不断检查沥青瓦是否与所弹的水平线对齐，以确保这一层铺设得很直。所弹的与第一层沥青瓦侧边对齐的直线，是用来保证装饰缝对齐的。
② 第二层沥青瓦铺设
第二层瓦的第一张沥青瓦的侧边需与前面一层沥青瓦的侧边错开 167mm。然后依次用整张瓦向下铺设。在单层瓦铺设过程中，第二层沥青瓦的底边要与第一层沥青瓦的装饰缝顶端保持齐平。同时，在单层瓦铺设时，第二层瓦的底边应与第一层瓦的双层部分顶端齐平。如此一来，就能保证先前铺设的瓦外露 143mm。利用所弹的水平线，让沥青瓦的底边与檐口保持平行。然后钢结构材料误差，用钉子将瓦片牢牢地固定住。
③ 第三层沥青瓦铺设
第三层沥青瓦的第一张要剪掉整张瓦的 1/3。这样它就能同第二层沥青瓦的第一张的侧边错开 167mm。在单层瓦铺设时，沥青瓦的底边要和第二层沥青瓦的装饰缝顶端保持齐平。而在双层瓦铺设时，沥青瓦的底边要与第二层沥青瓦的双层部分顶端齐平。之后用整张瓦依次往下进行铺设。
④ 第四层沥青瓦铺设
第四层沥青瓦的第一张瓦片需剪掉其一半。这样做能让它与第三层沥青瓦第一张的侧边错开 167mm。在单层瓦铺设时，沥青瓦的底边要与第三层沥青瓦的装饰缝顶端相齐平。而在双层瓦铺设时，沥青瓦的底边应与第三层沥青瓦的双层顶端齐平。随后，用整张瓦依次往下进行铺设。
这种方法下，第一层到第四层的每张沥青瓦片，相较于前一层的第一张，都要多修剪掉 167mm。第一层的第一张是以整张瓦片开始铺设的，并且每四层就会重复一次这样的铺设方式。不要将每一层第一张瓦上切割下来的部分丢弃，而是可以把它们用在这一层的另一端，而结尾部分则使用斜脊和屋脊瓦。
⑤ 第五层沥青瓦铺设
第五层以后的其它层瓦片进行安装时，需重复第一至四层的安装步骤。

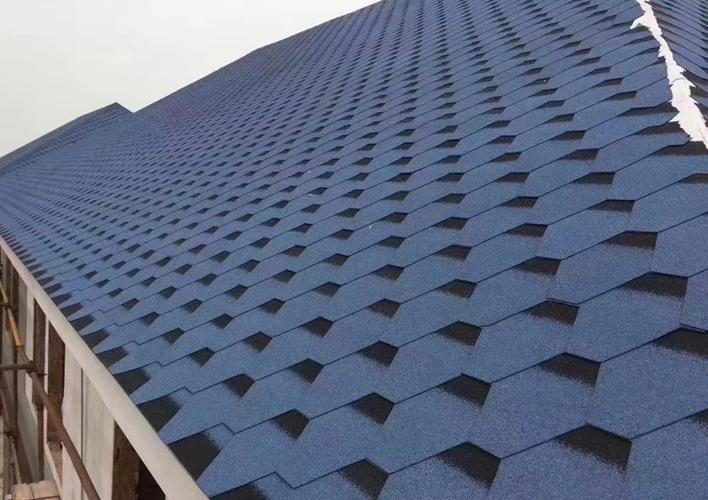

沥青瓦铺设示意图
7、脊瓦
1、安装屋脊瓦
铺设脊瓦之前，需先将屋顶每个屋面的瓦向上分别覆盖到另一个相交屋面，并用钉子固定。在收口时，最后铺设的瓦要进行调整，这样屋脊瓦就能充分覆盖最顶层的屋面瓦，并且与屋脊两侧屋面的搭接宽度保持相等。
脊瓦是由单层瓦沿切口切割而成的。
2、用单层瓦制作屋脊瓦：
用刀在瓦片的背面进行切割，切割时底下垫一块板，不要直接在屋面上操作，因为直接在屋面上操作可能会破坏新铺的瓦。
每张斜脊的搭接部分略作斜削处理，搭接头比外露面稍窄，这样能使整个工程更整齐；每张屋脊的搭接部分也略作斜削处理，搭接头比外露面稍窄，这样也能使整个工程更整齐。
铺设屋脊瓦时，需将每张瓦沿中心线全长进行对折。这样能让它们在屋脊或斜脊两侧延伸的距离保持相等。可以借助弹线的方式来辅助更好地对齐。在寒冷天气施工时，应当对瓦片进行充分预热，直到它们能够自由弯折为止。
-05-
价格
Price
沥青瓦价格比较低。在市场上，它多是以平米来进行计算的。其价格大概在 15 元每平米上下。
屋面根据瓦尺寸大小及搭接不同 ，用量有所不同。
语言
-06-
应用案例
Application case
食品共享工厂将整个立面设计成单元形式，建筑因此仍有被改造成民宿的可能；食品共享工厂也将建筑整体设计成单元形式，这使得建筑具备被改造成民宿的可能性。
建筑鸟瞰 ©存在建筑-建筑摄影
曲折的屋顶打碎体量感 ©存在建筑-建筑摄影
建筑预算不高，所以设计选用了建筑行业常见的建筑材料。主体建筑主要是砖混结构，室内外分别使用涂料、瓷砖、沥青瓦、玻璃以及少量钢材，这样做是为了控制建筑的造价。
三棵树住宅这座建筑通过其构造对东亚木构建筑的优良品质进行了重新定义，并且把结构与装饰很好地结合在了一起。
屋顶设计和材料的选择还受到了场地周边典型乡村住宅的影响。
建筑外观
屋顶细部
把平屋顶改成倾斜的夹层板屋顶钢结构材料误差，轻且薄的体量就好像漂浮在建筑上方。屋顶的外部铺设了价格不贵的沥青瓦，这样能更突出屋顶的轻盈之感。
后院别墅位于韩国一处带有人工池塘的平坦地块上。
建筑钢结构和沥青瓦屋面相互结合，安装起来比较容易，质量轻且耐用，同时排水也很方便。
建筑外观
屋檐细部
钢架支撑着悬挑露台，这样雨水能够直接落入池塘。同时，通过水蒸发，能够冷却地面上方的空气。
结语：
沥青瓦有很多优点，并且价格较为低廉，正因如此，它被广泛应用于各类建筑之上。
