钢筋闪光对焊是这样一种压焊方法：把两根钢筋以对接的形式水平放置在对焊机上，借助电阻热让接触点的金属发生熔化，从而产生强烈的闪光和飞溅，接着迅速施加顶锻力，以此来完成焊接。

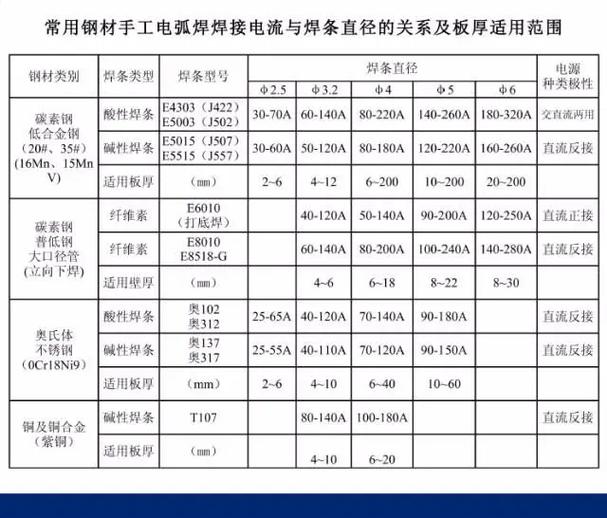

钢筋焊条电弧焊中，以焊条作为一极，同时钢筋作为另一极。通过焊接电流的通过，会产生电弧热，然后利用这种电弧热来进行焊接，这是一种熔焊方法。

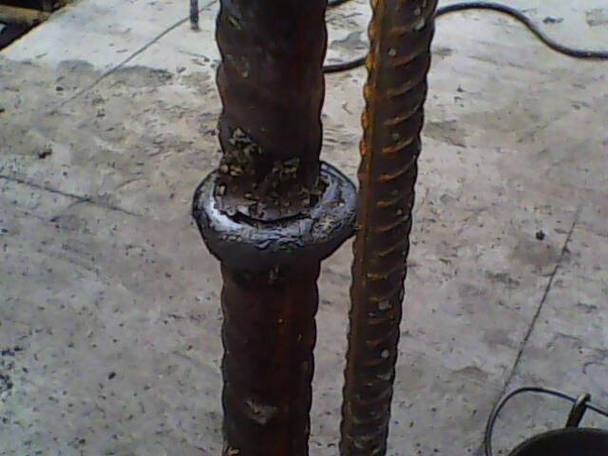

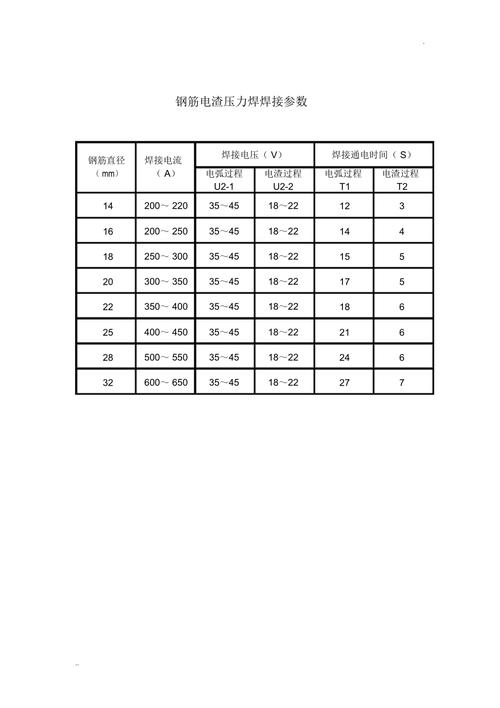

钢筋电渣压力焊是这样一种压焊方法：把两钢筋安放为竖向对接的形式。通过直接引弧法，让焊接电流通过两钢筋端面的间隙。在焊剂层下形成电弧过程以及电渣过程。此过程会产生电弧热和电阻热，从而熔化钢筋。最后进行加压完成焊接。
依据标准：《钢筋焊接及验收规程》 JGJ 18-2012
1 取样要求
钢筋焊接检验包含两类。一类是工艺检验，另一类是施工检验。这两类检验都不可或缺。
工艺检验方面，在钢筋工程开始进行焊接工作之前，那些参与该工程焊接操作的焊工必须要进行相关的检验检测钢结构对接接头大间隙焊接技术试验研究王永，且是在现场条件下进行焊接工艺的检验检测。
施工检验方面，每一批钢筋在正式焊接之后，会按照质量检验与验收的要求来进行检验。
1.1验收批
1.1.1工艺检验
采用任何焊接工艺方法时，都需要用与生产相同的条件来进行焊接工艺检验检测。对于每种牌号、每种规格的钢筋，至少要制作 1 组试件。只有经过检验检测合格了，才可以准许进行焊接生产。
1.1.2 施工检验
钢筋闪光对焊接头的质量检验需分批进行力学性能检验检测。应按下列规定抽取试件：
同一台班内，由同一焊工完成的 300 个是同一牌号且同直径的钢筋焊接接头需作为一批。若同一台班内焊接的接头数量较少，可在一周时间内进行累计计算。倘若累计后仍不足 300 个接头，就应按照一批来计算。
2）钢筋电弧焊接头：
在现浇混凝土结构里，要以 300 个同牌号钢筋以及同型式接头当作一批；在房屋结构中，应当在不超过连续的两个楼层里钢结构对接接头大间隙焊接技术试验研究王永，以 300 个牌号钢筋和同型式接头当作一批。
3）钢筋电渣压力焊接头：
在现浇混凝土结构里，要以 300 个同牌号钢筋接头当作一批；在房屋结构中，需在不超过连续的两个楼层里，以 300 个同牌号钢筋接头当作一批；要是不足 300 个接头，依然要当作一批。
1.2 取样方法
1）钢筋闪光对焊接头：
力学性能检验时，需从每批接头里随机切取 6 个接头试件。其中一部分要作拉伸试验，这部分有 3 个试件，每个试件长 500mm。还有一部分要做弯曲试验，此部分也有 3 个试件，每个试件长 400mm。
2）钢筋电弧焊接头：
每批随机切取3个接头进行拉伸试验。每根试件长500mm。
3）钢筋电渣压力焊接头：
每批随机切取3个接头进行拉伸试验。每根试件长500mm。
2 送样要求
钢筋电弧焊接头以及钢筋电渣压力焊接头每组为 3 根，进行拉伸试验，每根长度是 500mm。
2.2 样品状态：棒状，连接牢固，表面无明显缺陷。
3 样品检验项目及合格判定
钢筋闪光对焊接头需要进行拉伸试验和弯曲试验的检验；钢筋电弧焊接头以及钢筋电渣压力焊接头则要进行拉伸试验的检验；并且检验结果必须符合相关标准规范的规定。
3.1拉伸试验
符合以下条件之一，就应评定该检验批接头拉伸试验合格：
3 个试件都是在钢筋母材处断裂的，呈现出延性断裂的特征，并且它们的抗拉强度是大于或者等于钢筋母材抗拉强度的标准值的。
2 个试件在钢筋母材处断裂，呈现出延性断裂的特征，并且它们的抗拉强度是大于或等于钢筋母材抗拉强度的标准值的；另外还有一个试件在焊缝处断裂，呈现出脆性断裂的特征，其抗拉强度大于或等于钢筋母材抗拉强度标准值的 1.0 倍。
试件断在热影响区且呈延性断裂，应将其视作与断在钢筋母材相同；试件断在热影响区且呈脆性断裂，应将其视作与断在焊缝相同。
3.1.2符合下列条件之一，评定为复验。
2 个试件在钢筋母材处断裂，呈现出延性断裂的特征，并且它们的抗拉强度是大于或等于钢筋母材抗拉强度标准值的；另外有一个试件在焊缝或者热影响区断裂，呈现出脆性断裂的特征，其抗拉强度小于钢筋母材抗拉强度标准值的 1.0 倍。
1 个试件在钢筋母材处断裂，呈现出延性断裂的特征，并且其抗拉强度是大于或等于钢筋母材抗拉强度标准值的；另外 2 个试件则在焊缝或热影响区断裂，呈现出脆性断裂的状态。
3 个试件都在焊缝处断裂，呈现出脆性断裂的特征。它们的抗拉强度都不低于钢筋母材抗拉强度标准值的 1.0 倍，这种情况下需要进行复验。如果 3 个试件当中有 1 个试件的抗拉强度小于钢筋母材抗拉强度标准值的 1.0 倍，那么就应该评定该检验批接头的拉伸试验不合格。
复验时需切取 6 个试件进行试验。若试验结果是有 4 个或 4 个以上试件断于钢筋母材，且呈延性断裂，同时其抗拉强度大于或等于钢筋母材抗拉强度标准值，另外 2 个或 2 个以下试件断于焊缝，呈脆性断裂，且其抗拉强度大于或等于钢筋母材抗拉强度标准值的 1.0 倍，那么就应评定该检验批接头拉伸试验复验合格。
3.2弯曲试验
弯曲试验结果应按下列规定进行评定:
当进行试验，结果是弯曲至 90°时，如果有 2 个或 3 个试件的外侧，包括焊缝和热影响区，未出现宽度达到 0.5mm 的裂纹，那么就应该评定该检验批接头的弯曲试验合格。
2）当有2个试件发生宽度达到0.5mm的裂纹，应进行复验。
当有 3 个试件出现宽度达到 0.5mm 的裂纹时，就应当评定该检验批接头的弯曲试验不合格。
复验时需切取 6 个试件来进行试验。在复验结果方面，要是不超过 2 个试件出现宽度达到 0.5mm 的裂纹，就应当评定该检验批接头的弯曲试验复验合格。
