在复杂而特殊形的钢结构节点中，杆构件非常不规则地排列，并且多个杆构件聚集在一起，从而形成了更复杂的钢结构节点。这种类型的节点通常无法使用常规钢结构节点的计算方法来执行轴承容量验证和节点设计。因此钢结构受力分析软件，数值分析已成为复杂特殊形状结构的节点的重要分析手段。
复杂钢结点的有限元分析主要分为以下三个步骤：
1。从结构分析软件中提取节点线模型
复杂特殊形状结构的整体分析模型通常可以直接得出整体结构的线模型，然后拦截分析节点的线模型。此步骤中使用的软件主要是MIDAS Gen或CAD三维。建议节点域杆截止长度并占据横截面的长边缘。 2〜4倍的尺寸，当杆的重叠面积很大时，可以适当地获取较大的长度值，如图1所示
图1复杂的钢结构节点线模具
2。使用3D建模软件来构建几何模型
将提取的节点线模具导入三维建模软件（例如CAD或Rhino等），然后使用软件的拉伸命令来生成成员部分，然后使用交叉点，联合或差异命令删除多余的部分，最后是外壳单位模型或形成复杂节点的实体模型，如图2所示
图2复杂的钢结构节点模型
3。导入有限元软件用于节点应力分析

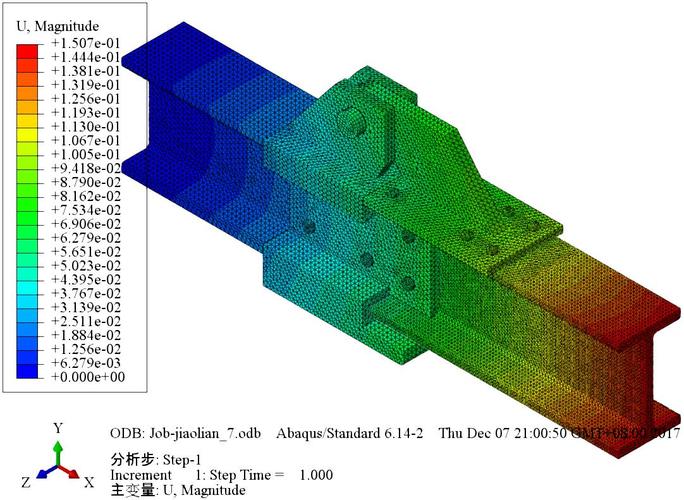

将由三维建模软件构建的复杂节点模型导入到有限元分析软件中，例如Abaqus，ANSYS或MIDAS FEA，执行属性定义钢结构受力分析软件，网格除法，接触属性和边界条件设置，然后执行数值分析并提取计算结果如图3所示。注意：使用FEA软件进行仿真和分析时，您需要在CAD中输出.sat文件格式，然后将.SAT文件导入到FEA软件中，即File-import-CAD文件。

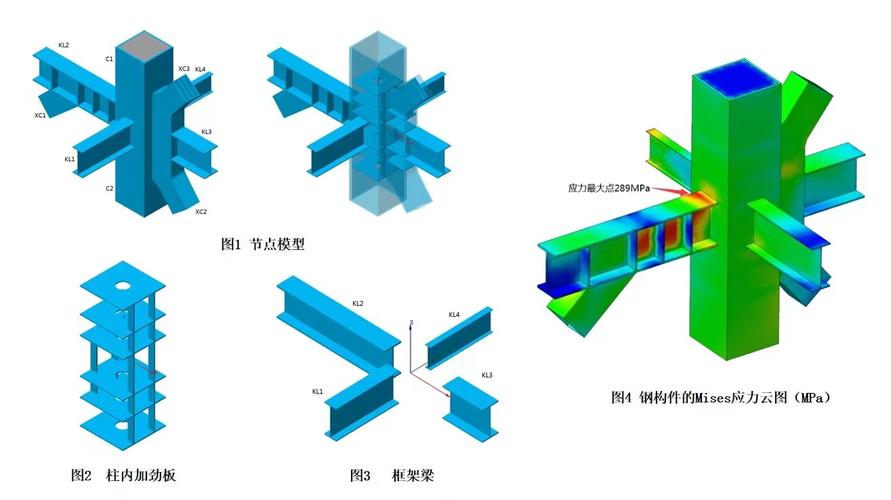

图3复杂钢结构节点的数值分析
（以上部分仅摘录并添加到您自己的经验和技能中。有关更多内容，请购买原始书籍以学习）
[摘录]（“复杂特殊钢结构的设计方法和工程示例”，主编：王帮派）
