[摘录]（“复杂特殊钢结构的设计方法和工程示例”，主编：王帮派）
1。焊接板节点

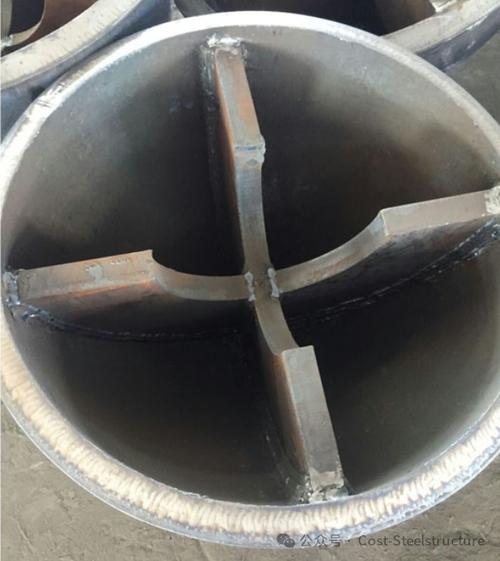

图1焊接钢板节点
焊接钢板节点（图1）：由跨节点板和盖板组成，适用于连接钢棒。用于焊接钢板节点跨节点板和盖板的钢应与网状杆的钢一致。
焊接钢板节点的结构应满足以下要求：（1）杆的重心线应在节点的一个点相交，否则应考虑其偏心影响； （2）杆的重心线应在节点的一个点相交，否则应将其视为其偏心影响。
2。焊接空心球节点

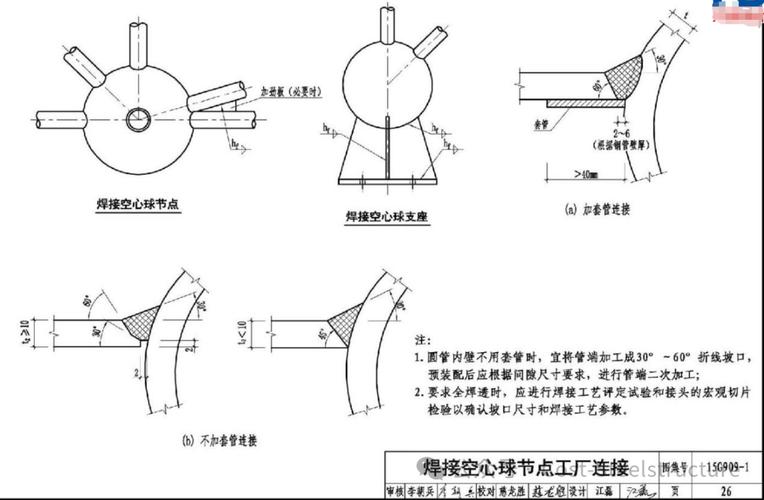

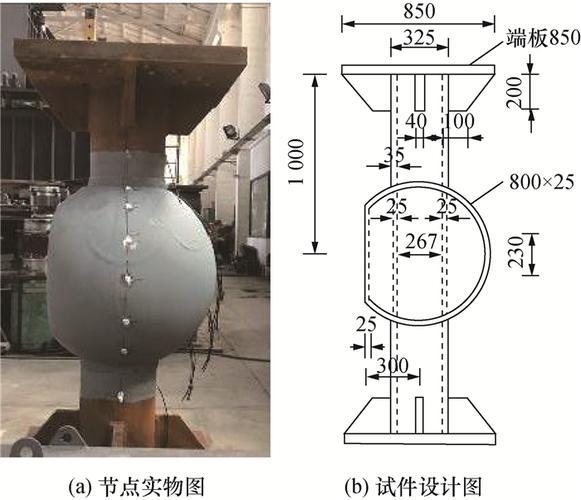

图2焊接空心球节
焊接空心球节点（图2）：通过将组件直接焊接到封闭的球形外壳中形成的节点。其中，空心球点的损伤机制主要属于压缩下的壳体稳定性问题，而空心球节点的损坏机理主要是在张力下张力下的问题。
3。螺栓球节
图3螺栓球节点
螺栓球节点的连接结构原理（图3）是：首先在钢管杆的两端焊接带有螺钉的圆锥形头或密封板，并将伸长的六角形套筒放在螺钉上，从圆锥形头部伸出来或密封板。圆柱体（或长六角形非缝合螺母）与螺栓和套筒连接，并用销钉或固定螺钉连接。组装时，将长长的六角形套筒直接扭曲，并驱动螺栓旋转穿过销钉或固定螺钉。因此，将螺栓拧入球中，直到螺栓头靠近密封板或圆锥形头。相交杆连接后，形成节点，螺钉拧紧度由销控制。
4。互连节点
图4交叉节点
相交节点的结构（图4）是该组件直接在节点处相交。这种类型的节点具有简单连接和材料节省的优点，但是组件的结束处理更为复杂，并且节点处的应力状态更为复杂。相交的方法有两种：（1）和弦杆已完成，并且杆的末端被加工到相交的表面，并将其焊接到和弦杆的管壁上； （2）将和弦杆和腹杆都被处理成焊接在一起的相交表面。
5。铸钢节点
图5铸钢节点
铸钢节点（图5）由多个杆的自由收敛组成，这种类型的节点通常用于复杂的特殊形状钢结构中。由于其良好的加工，复杂而多样的建筑形状和其他特性，它已经开始在一些大型跨越空间管道桁架钢结构中进行推广和使用钢结构计算分析软件一般 用什么?，尤其是在处理复杂的相交节点时，铸造钢节点具有独特的优势。由于铸钢节点适用于具有复杂形状的节点，并且可以避免在节点上反复焊接引起的巨大初始压力，因此它们被广泛用于城市地标建筑中，例如体育场和展览馆。
6。复杂钢结构节点的数值分析
在复杂而特殊形的钢结构节点中，杆构件非常不规则地排列，并且多个杆构件聚集在一起，从而形成了更复杂的钢结构节点。这种类型的节点通常无法使用常规钢结构节点的计算方法来执行轴承容量验证和节点设计。因此，数值分析已成为复杂特殊形状结构的节点的重要分析手段。复杂钢结点的有限元分析主要分为以下三个步骤：
1。从结构分析软件中提取节点线模型
复杂特殊形状结构的整体分析模型通常可以直接得出整体结构的线模型，然后拦截分析节点的线模型。建议在节点场中的杆构件的长度是横截面长度长度的2至4倍。当杆构件的重叠区域相对较小时。当大时，可以适当地获取大长度值，如图6所示。
图6复杂的钢结构节点线模具
2。使用3D建模软件来构建几何模型
将提取的节点线模具导入三维建模软件（例如CAD或Rhino等），然后使用软件的拉伸命令来生成成员部分，然后使用交叉点，联合或差异命令删除多余的部分，最后是形成复杂节点的壳单元模型或实心模型，如图7所示。
图7复杂的钢结构节点模型
3。导入有限元软件用于节点应力分析
由三维建模软件构建的复杂节点模型将导入到有限元分析软件（例如ABAQUS或ANSYS）中，以及属性定义，网格除法钢结构计算分析软件一般 用什么?，触点属性和边界条件，然后执行数值分析，并进行计算结果如图8所示提取。
图8复杂钢结构节点的数值分析
（上面的部分仅摘录。请购买原始书籍以了解有关它的更多信息）
