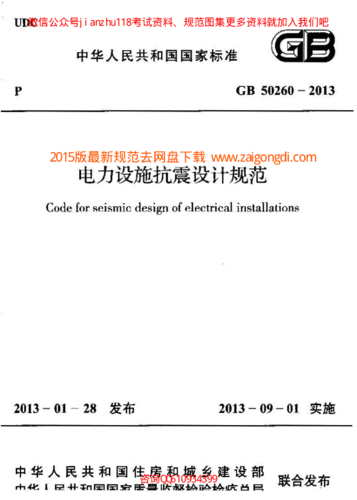

在变电站设计的电力行业标准中，作者仅看到DL/T 5457-2012，DL/T 5457-2012中的“电力设施地震设计规范”的GB 50260应按照当前国家标准“地震设计规格” GB50011所需的规定，仅提及“地震地震设计的规格” GB 50260，甚至在参考标准目录中也看不到数字。因此，“电动设施地震设计”的GB 50260-2013是被遗忘的地震规范。
但是，“电力设施中地震地震反对地震的规格”的规定截然不同。许多法规不同于“建造地震反设计的规格”。他们高和低，充满个性！
以下作者简要分析了变电站的地震设计的相关术语以供您参考。
1.0.2此规范适用于新建造，扩展和重建地震反性强度的抗震强度的以下功率设施。
3电压水平是110kV ～750kV的传输和转换项目中的电源设施。
解释：35kV及以下项目不适用，也不包含AC电源设施和±800kV和更多DC电源设施的地震抗性设计。
提到此规范的电源设施应包括创建（结构）建筑物，电源线的结构和电气设施以及变电站的建筑设施（结构）的相关电气设施（或替换溪流车站）和水力发电厂；塔，一般管道及其支架。
转介到此规范的电气设施应包括电气设备，电气系统通信设备，电气设备和连接导体。
1.0.6应根据地震抵抗的重要性和特征将电力设施分为重要的电力设施和一般电力设施变压器钢结构矩形支架，应满足以下规定：
1符合以下条款之一的人是重要的电力设施：
4）220kV集线器变电站，330kV〜750kV发电站，330kV及以上的流媒体站，500kV〜750kV线大型跨度塔，±400kV，±400kV及以上线大跨度塔；
6）要获得主管当局（委员会）的批准，在地震期间必须保证提供正常电源的其他重要电力设施。
2重要电力设施以外的电力设施是通用电源设施。
解释：重要的电力设施是国防的关键类型，即B类B。本文的规定也不同。 “建筑工程地震分类标准”的GB 50223-2008规定，主要控制通信建筑物，配电设备建筑物以及220kV及以下的本地继电器室是关键类别，并且与此规定存在明显差异文章！但是，本文的规定还补充说，对于当前的国家标准“建筑工程地震分类标准” GB 50223-2008，当前国家标准“建筑工程地震分类标准”仍然怀疑是故意的“单词数”。
1.0.9电力设施的地震反强度或地震参数应根据当前国家标准“中国地震参数计划” GB 18306确定。相关法规，应按照批准的地震抗设计参数或相应的强度进行地震。重要的电力设施中的电气设施可以通过抗震防御强度来增加1度的防御，但是当地震抗防御强度在9度或更高时不再增加。
解释：该条是指重要电力设施中电气设施的改进，以建立防御，而不是建筑物和结构！作者最近参加了注册咨询工程师的继续教育。判断问题之一是“地震反防卫强度为6-8度区域，并且重要的电力设施的构建（结构）可以根据地震抵抗力增加1度防御；它不再在9度下改善。及以上。
本条目没有提及重要电力设施的构建（结构）是否应增加1度，但指定的1.0.10文章具有隐含的相关法规。
1.0.10地震的每个地震防御类别（结构）建筑物应符合当前国家标准“建筑工程地震分类标准”的相关规定。
解释：GB 50223规定，国防重点应根据该地区的地震反性防御强度的要求加强其地震措施；地震反性措施应符合相关法规。同时，应根据该地区的地震抗强度确定其地震作用。 GB 55002-2021“建筑和市政工程中地震的规格规格”是相同的。
4.0.1发电厂和变电站应选择以有利的细分市场，并避免地震抗性的缺点；如果无法避免，应采取有效的措施。不要在危险区域中选择该地点。
解释：薄弱的土壤是一个不利条件！应采取有效的措施。
4.0.4应根据地震的有利区域安排，根据其所在地的地质和地形，电力设施的主要生产和建筑（结构）和设备应避免。
解释：第4.0.1条说收入很好，如何自然改变？不平衡的基础，薄层和深层土壤都是不良的地质。千江海岸通常是一个软地基，这是地震抗性的缺点。您说这个变压器站是制造的吗？
这个规范无缘无故地忘记了。
4.0.5当上下平台高于8m以上的上下平台时，高侧的上下平台以及高坡的上和下平台应适当地增加到距固定墙或坡度的距离重要性。
解释：注意高斜率的设计。
4.0.11发电厂的基点的布局和变电站的水平应避免地震阻力的缺点。
解释：与4.04相同，弱土壤是地震抗性的缺点，如何实施？
6.7.4变压器类的安装设计应满足以下要求：
1变压器类应取消滚筒及其轨道，应在基础上修复。
3变压器类的基本台面应适当扩大。
解释：变压器冲击伤害仍然很明显，您需要注意。
7.1.1发电厂的建筑物（结构）建筑物的反性防御类别，应在表7.1.1中确定。 GB 50223中的标准“建筑工程地震标准分类” 3.0.3。
注意：当允许使用良好地震性能的结构系统根据C型建筑物进行防御时，小型B型B建筑物被允许建立防御。
解释：小型B型建筑物通常是指具有单层的混凝土框架结构或钢结构的结构或钢结构设备室，电台，电动室等
本文和1.0.6之间存在差异，而1.0.6可以直接忽略，这是盛行的。
7.1.2电力设施中的构造（结构）应根据设定的防御分类，强度，结构类型和结构高度采用不同的地震水平，并应符合相应的计算和结构测量。电力设施中C类的抗性水平应在表7.1.2中确定。
注意：1桌子中的高度是指从室外地面到檐口的高度（不包括当地突出的屋顶部分）。
2当高度接近或等于高度划分时，应允许建筑物（结构）建筑物组合的不规则性确定地震水平。
3个大跨度框架是指跨度不少于18m的框架。
4桌子中的运输煤走廊是指走廊的支柱采用钢制混凝土结构或钢结构。
5当煤走廊的跨度大于24m时，应再次提高地震水平。
6设置了少量反性壁的钢混凝土框架 - 抗震壁结构。在规定的水平力下，当基础框架的地震不到地震矩矩矩矩矩射击大于结构的总地震扭矩的50％时，确定与表中框架相对应的地震水平应确定适用的最大高度应应与框架相比，要适当增加。
解释：本文的规定不仅是替代方案，而且没有规则。
对于框架结构，规定的高度除以25m的边界，GB 50011-2010（2016版）和“建筑和市政工程的地震抗活性的规格” GB 55002-2021 Divide。因此，如果建筑物高度在24m至25m之间，则该规范的执行将不安全并违反强栏。
对于集中式控制建筑物和 - 房屋分配设备建筑物，表格中的规格等同于采取地震措施1度，即将其视为B类建筑物。第7.4.1条规定，集中控制建筑物和电源配电设备建筑是发电厂和变电站中的重要建筑物。既然它是重要的建筑物，为什么不将其直接设置为B类呢？在这个概念和秩序中是否更清楚？但是现在，根据B型建筑物随机防御。
计算低于60m的框架 - 抗性壁结构，并且标准也得到了改进。
表5.2.1是GB 55002-2021的规定，在“建筑物和市政工程的地震抵抗力”的GB 55002-2021中。
7.1.4当地震反防卫强度为6度时，除本规范的具体规定外，B，C和丁的构建（不包括国家国家法规应增加1度防御的权力设施）在预防地震抗强度的6度中）。计算地震效应，但应满足相应的地震结构措施的相应要求。
解释：与共同规格的规定相比：
“建筑和市政工程地震的一般规范” GB 55002-2021
4.1.4各种类型的建筑和市政工程结构的地震设计应符合以下规定：
1各种建筑物和市政工程结构应执行组件地震冲击能力。
2应该执行地震变形，可变位置或稳定计算。
3应采取地震措施。
作者知道，6度区域还必须执行组件部分的地震轴承能力。计算。对于一些体型复杂的不规则结构我不知道文学博士如何理解这一点？是否使用一种语言测试注册的结构测试？
作者建议根据文本诚实，所有类型的建筑物都是由组件部分的地震轴承能力计算得出的。无论如何，使用软件计算而不增加工作量。
7.1.6工厂结构设计应与过程设计协调。平面布局应对称和统治，并且应该具有良好的完整性。和结构成分，以满足地震抗性概念的要求。
解释：一些普遍的设计可以说是严重和不规则的。应该设置吗？例如110-A3-3方案。
7.4.1根据国防强度和场地类别，可以将集中控制建筑物和电源分配设备建筑用于可靠的地震结构。通常，应采用桨钢混凝土混凝土的结构。框架结构的地震水平应根据本规范7.1.2确定。
解释：本文位于“ 7.4集中控制建筑和配电设备建筑”一章中，但规范还具有“ 7.6变电站（结构）构建”的章节。因此，作者说这个规范阵容无意识！
这将导致人们有一个问题：集中式控制建筑物和配电设备建筑是否专门指发电厂中的建筑物？从标准化目录布置的角度来看，这种理解是非常合理的。建筑，均须执行表，均须执行表7.1.2中“ 集中控制楼、电源配电设备构建”项目。
7.6.4变电站的多层发电机分配设备不得采用单个式框架结构。
解释：规定说明指出，“变电站配电设备建筑物（房间）是建筑物的关键防御类型（称为B类）建筑物。过程要求大多是单个跨布局。大型单层单层单跨结构不应受到此法规的限制，而是与110kV和220kV多层配电设备建筑物相比，应采用单跨框架结构，但是可以使用框架 - 抗性壁结构变压器钢结构矩形支架，框架壁结构。该框架显然是有缺陷的。
请注意，单键框架和一个单轴框架结构是两个概念。单个式框架结构是指使用单个SPAN框架的整个建筑物的结构，不包括仅位于单个SPAN框架中的框架结构。
在最大距离时，请参阅Zhu Bingyin的书《建筑结构的地震设计的指定应用和分析》，在框架结构中，单个跨度框架（在地震壁的框架中排除框架 - 抗性壁结构）超过下表之间，可以将其识别为单个SPAN框架结构。
表1.1多个横帧（小）单元之间的最大间距：M：M
肚皮盖
预防地震标准
6度
7度
8度
9度
4B，50
4B，50
3B，40
2B，30
备注：B是建筑物的最小宽度，而在多跨框架之间没有大洞穴。
7.6.6框架梁应首选采用具有更好的电击性的钢结构。结构柱应采用形状的钢管柱，角钢或钢管结构柱，以及220kV和低于电压水平的结构柱也可以使用形状的钢制混凝土环和钢管混凝土柱。三角形或矩形横截面图案钢梁和其他结构形式。
7.6.7设备支架应与结构的结构协调。建议使用钢管托架，钢管道或钢管结构支架，钢混凝土杆支架和钢管混凝土托架的结构。
解释：建议钢结构。
7.6.11以下支架括号和站立区独立避雷针可能无法执行地震反性测试，但必须满足地震抗性的要求：
1次地震抗强度为6度，框架的基础及其任何位置的基础。
2地震反防卫强度小于或等于8度，ⅰ和ⅱ场所的结构及其基础。
3个支架 - 独立支架 - 独立支架-LONE支架-Lone Lightning Rod。
解释：地震效应的大多数组合都不产生控制效果，即，当地震灾难发生时括号结构所遭受的负载条件并不是最不利的状态，尤其是对于钢结构的支撑而言。
7.6.12大尺度着陆设备，例如变压器（高电阻），变化（扁平电阻）等，应加强设备主体和基础之间的连接，以防止这些大质量的设备滑动，出轨，出轨，，出轨，出轨，出轨，转弯或倾斜。
解释：在7度至9度的地震反性防御中，计算了750kV单相变压器和基本连接焊缝的地震效应。建议焊接脚尺寸HF为12mm。根据当前国家标准“钢结构设计规范” GB 50017的要求，旋转焊缝的表面应将其表面变成直线或凹形类型，焊接脚尺寸的比例应为1：： 1.5。
只需总结：
1。集中精力控制建筑物和房屋的电源分配设备建筑物，被视为B级建筑物，并将地震措施提高1度；
2。在24m至25m之间的建筑物高度之间的框架结构（集中式控制建筑物和内部配电设备除外），应根据“地震设计规格”的规定确定地震水平，GB 50011-2010（2016年）版）;
3。所有类型的建筑结构均应执行组件地震和地震轴承能力；
4。变电站的多层发电机分配设备不得采用单个式框架结构；
5。建议采用钢结构以采用钢结构。
