概述

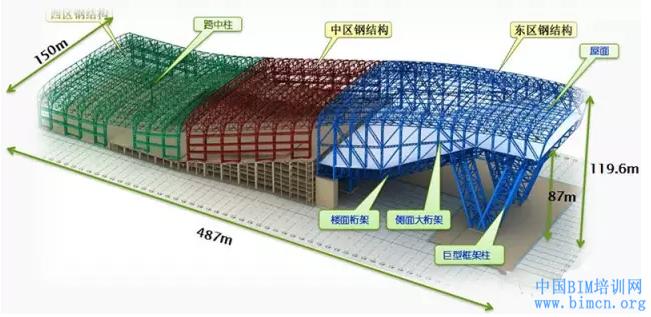

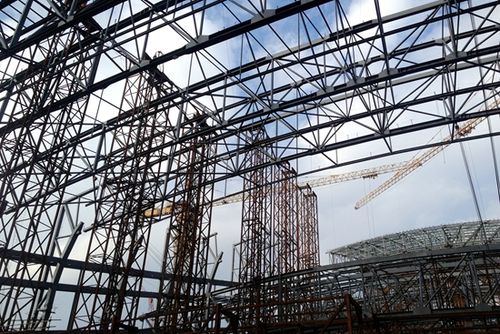

哈尔滨万达茂室内滑雪场东西长约500m，南北长约150m，最短约90m，水平投影面积约7万平方米，建筑最高处约120m，最低处约43m（图1）。本工程屋面结构为钢网架结构，屋面维护结构为立缝铝镁锰合金金属屋面系统。该项目具有体量巨大、海拔超高、风压极高、地处严寒地区等特点。为了使金属屋面工程系统安全可靠、经济合理，需要重点做好分区设计、抗风节点结构、防水排水、融雪除雪等工作。 、防雪、防坠落、防冰等设计工作。
图1 哈尔滨万达茂室内滑雪场建筑效果图
系统组成
金属屋面系统主要由面板层、防水保温层、隔汽层和压型钢板层组成。立缝金属屋面系统的常规方法是将铝合金T型支架固定在檩条上，然后将立缝金属板扣在固定支架的梅花头上，最后用电动封缝机将其密封。金属板 重叠的边缘咬合在一起。

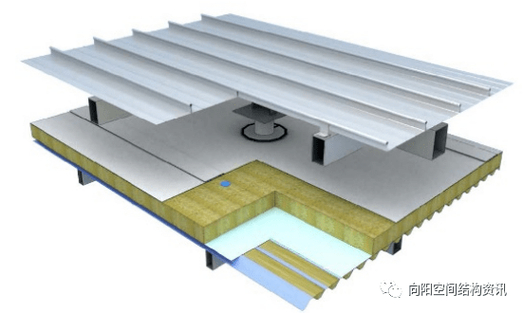

本工程金属屋面系统结构从上到下为：1.0mm厚氟碳滚涂铝镁锰合金屋面板，规格：65/305（400），采用直缝扣结构防水结构；防水透气层选用0.49mm高密度纺粘聚乙烯防水透气材料；保温层采用150mm厚的中空玻璃棉；防潮隔汽层采用0.25mm聚烯烃涂层纺粘聚乙烯薄膜；底板采用0.6mm厚彩压镀锌钢板底板，波纹高度30mm。其标准构建系统方法如图2所示。
图2 金属屋面标准施工体系
金属屋顶设计要点
3.1
复杂幕墙简介
直立锁边金属屋面板的布置原则应沿水流方向。屋面板的排水坡度不宜小于5%，以利于排水顺畅。根据这种屋顶造型的特点，纵向东西两侧的屋顶都是平缓区域，坡度很小。平缓地区屋面板纵向布置钢结构伸缩缝间距，不能满足排水坡度要求。纵向中部的屋顶是坡度较大的区域，与水平面成一定角度。达到14°左右，如果屋面板纵向布置，冬季将无法阻挡该区域的积雪，并且会增加该区域屋顶雪滑落的概率。横断面从屋脊向两侧为5%双坡屋面，因此本工程屋面板布置方向设置为横向，既能满足排水坡度要求，又有利于冬天挡雪，防止雪滑。斜屋顶立面图如图3所示，剖面图如图4所示。
图3 金属屋顶立面图
图4 金属屋面剖面图
3.2
分区设计
根据屋面工程风洞试验结果《50年重现期极压（kN/m2）统计最小值分布图》，屋面工程风洞试验荷载分布呈现明显的不规则性。为了实现结构安全并节省材料使用，金属屋面设计为根据风荷载值进行分区。
经分析，本工程屋面分为10个区域（图5），其中400mm宽板型分为4个区域，305mm宽板型分为6个区域。根据不同地区的最大风压值，采用不同的结构体系组进行风升力实验。根据风拔试验结果，确定了结构檩条间距、抗风夹具尺寸、间距及使用范围、T型支撑间距及范围。尺寸。
金属屋面共采用7个标准施工体系，其中400mm宽板型归纳为3个标准施工体系，305mm宽板型归纳为4个标准施工体系。各标准施工体系的檩条间距及抗风夹使用量如表1、表2所示，标准施工节点见表6、7。
表1 400mm宽板标准施工体系檩条间距及抗风夹的使用
表2 305mm宽板标准施工体系檩条间距及抗风夹使用情况
图5 金属屋面典型分区图

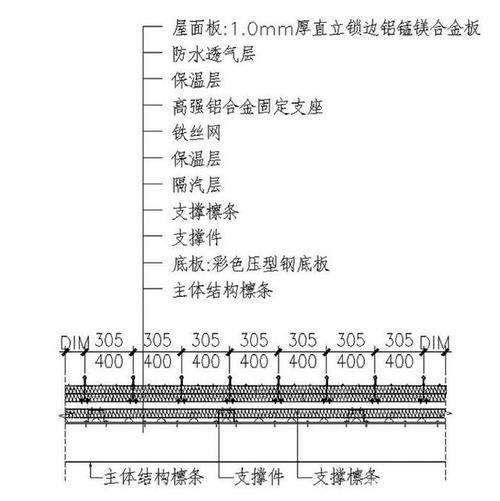

图6 标准结构截面节点
图7 标准结构纵截面节点
3.3
排水沟设计
根据建筑屋面坡度，采用的排水方案为：纵向水流优先，大部分沿坡度较大的长边方向流动，横向水流则从坡度较大的一侧流动靠近边缘处进入两侧排水沟；考虑到主屋顶有大量雨水。沿屋檐设置一圈排水沟。屋顶中部区域沿横向设计了3条水平排水沟，用于收集雨水。雨水通过排水沟内的雨水斗收集，通过桁架内敷设的横向钢管沿桁架向下流动，沿柱或管井连接至服务区上部至地面排放至室外。排水沟断面宽度和高度根据当地雨水量和建筑物集水面积计算确定，采用虹吸排水。由于屋面排水沟长度较长，采用分段排水方式，在距离不大于30m处设置一段伸缩缝。每段排水沟应设置有孔不锈钢挡水板，间距不大于10m。由于排水沟两侧的屋面板属于比较薄弱的位置，容易被风掀起，所以排水沟两侧的屋面板筋全部采用抗风夹加固，以增强屋面的抗风能力面板。天沟伸缩缝如图8所示，天沟挡水板如图9所示。
图8 天沟伸缩缝等轴测图
图9 天沟挡板等轴测图
3.4
融雪和除雪措施
由于本项目地处严寒地区，冬季客观存在的冰雪是必须考虑的因素。结构设计中除充分考虑雪荷载外，还需考虑冬季屋面冰雪的融雪和除雪措施。本项目考虑总用电限额要求，在易积水结冰的排水沟底部、落水管口处采取敷设加热电缆的措施，防止屋顶融冰雪水渗入。停留在排水沟和落水管开口处。使屋顶排水沟始终保持排水通道畅通不结冰，达到既经济又实用的最佳效果。融雪装置设置详情见图10。
由于屋顶体积巨大，屋顶结构设计时已充分考虑雪荷载，正常天气情况下不考虑屋顶除雪。在极端气候条件下，荷载可能超过设计考虑时，可考虑组织人员通过屋顶东、西分别设置的上部沙井清除屋顶积雪，并利用地面消防机械，采用人工和消防相结合的方式进行清除。机械除雪。清除积雪的方法。
图10 融雪装置设置示意图
3.5
防雪防坠落装置
本项目位于东北严寒地区，年降雪量较大。竖缝金属屋面内垂直和水平安装有挡雪装置。由于沿山脊向两侧横向坡度为5%，坡度不大，故沿纵向设置6根间距不大于25m的纵向挡雪杆；而屋顶纵向中间区域坡度较大，所以沿横向设置26个间距。不大于
10m水平挡雪杆；屋顶东西纵向坡度较小的平缓地区基本不存在纵向雪滑现象，因此不设置水平挡雪杆。
定期屋顶检查、暴风雪后屋顶和排水沟的清理、屋顶改造等都需要人员在屋顶上工作。为保证屋顶作业人员的安全，应安装防坠落装置。防坠落装置系统由不锈钢钢缆和屋顶固定底座支架组成。屋顶固定底座使用铝夹固定在屋顶板上。车顶固定底座设计为减震器。一旦发生坠落钢结构伸缩缝间距，它会发生变形，以减弱坠落的冲击力，并确保底座安全地固定在屋顶板上。本项目在不锈钢拉索上每隔5m安装一个中间固定座（图11）。
图11 防坠落系统图
3.6
复杂幕墙简介
由于该项目位于哈尔滨严寒地区，冬季降雪较多，初冬和春季檐口很容易结冰。为了防止落冰风险，综合考虑建筑造型效果和总耗电量限制要求后，整个立面的檐口做成向上的鹰嘴形状，并在滴水位置安装了电暖气。制定防止结冰发生的措施。
3.7
复杂幕墙简介
屋面工程主体钢结构分为东区、中区、西区三部分。在主体结构隔断连接处，外防护结构金属屋面需设置变形缝结构，以适应主体结构的变形。变形缝结构需能适应主体结构的变形，但不得降低该部位金属屋面的主要物理性能要求。为适应主体结构变形，保证屋面系统性能不被破坏，变形缝处金属屋面板下部构造如下：压制穿孔镀锌钢板底板采用V形基板边片、隔汽层和防水透气层采用层压部分材料的方法，保证主体结构变形时屋面主要物理性能满足要求。屋面变形缝标准结构如图12所示。
图12 屋面变形缝标准结构
3.8
防火设计
作为大型公共建筑，屋面材料的防火性能也非常重要。本工程使用的铝镁锰合金屋面板、镀锌钢基板、防火棉、保温棉、螺丝、铝合金配件等均为不燃材料。如果发生火灾或其他意外情况，屋顶系统不会燃烧。它不会产生有毒气体，使屋顶系统防火且安全。
完全可靠。
3.9
防雷设计
根据《建筑物防雷设计规范》，如果金属屋面板下无易燃材料且面板厚度不小于0.65mm，则屋面板可直接用作接风口。本项目金属屋面板采用1.0mm厚的铝锰镁合金板。在防雷设计中，直接采用金属屋顶作为接闪器。通过固定网格交叉点设置引下线，将电流引至主体钢结构檩条预留接头处。 ，形成防雷系统。屋顶防雷下射点采用150mm×40mm×4mm镀锌钢带；它们以9m×10m的间隔分布在整个屋顶上。目前方向为：屋面板→T型铝支撑→150mm×40mm×4mm扁钢连接件→檩条系统→主体钢结构→接地点。屋顶防雷标准结构如图13所示。
图13 屋顶防雷标准结构
结论
哈尔滨万达茂立缝金属屋面工程体量巨大、高度极高，这在国内外现有金属屋面工程中并不多见。合理的分区设计和结构设计是非常必要和重要的。该项目在设计和抗风试验过程中遇到了很多困难和技术问题。本文重点介绍金属屋面设计过程中的一些设计要点和详细结构措施，供技术人员参考。
在金属屋面的设计过程中，发现金属屋面施工体系中还存在尚未充分研究的技术点。例如，金属屋面板与T型支撑的连接强度没有精确的计算理论，缺乏计算公式。连接强度主要通过实验来验证。这会给设计工作带来一定程度的不确定性，测试模拟有偏差时很容易产生安全隐患。因此，我国幕墙科研技术人员需要开展关键技术攻关，更好地实现立缝金属屋面的安全可靠。又实用。
