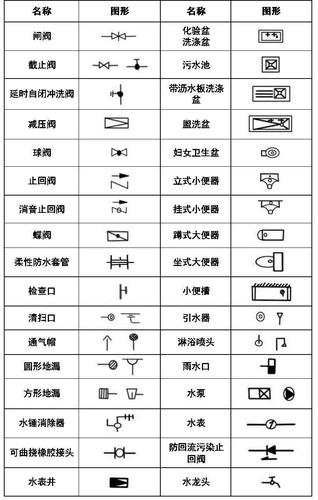

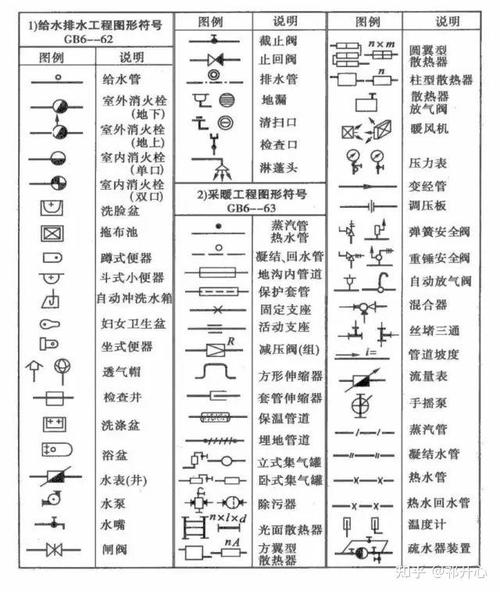

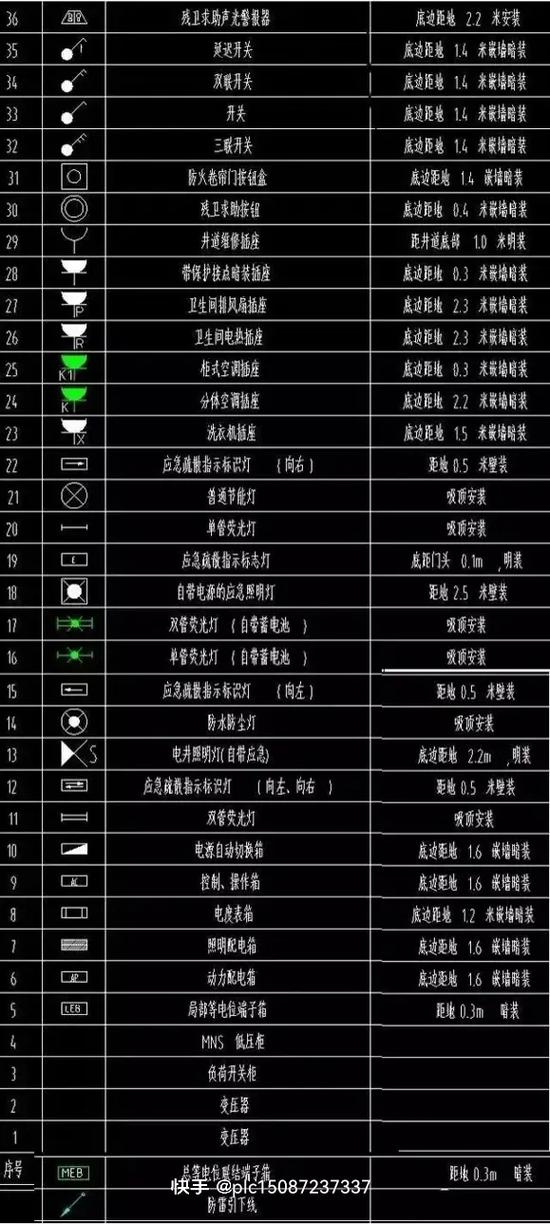

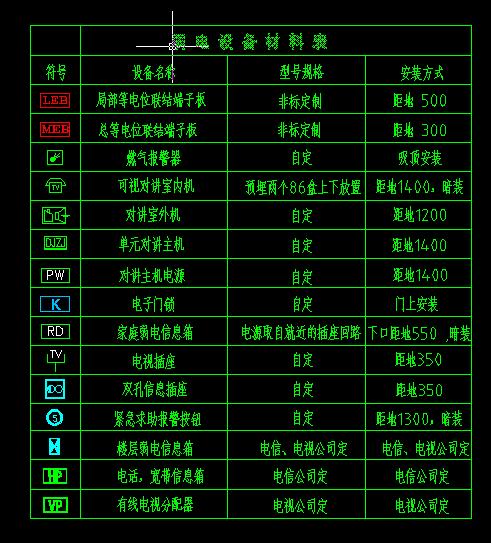

图纸是建筑的灵魂。在现代建筑中，不看图纸是不可能的。还有很多图！如果你只会看平面图，那么你就不够全面，只能铺设管道。图纸要与系统图、施工作业指导书、系统图等结合起来……学会看图纸钢结构pl是什么意思，从施工常用的图纸开始。工程图纸都有图纸设计说明。有多少人知道水电图纸中的某些符号代表什么？我们来看看这些水电图纸上的每个字母符号都代表什么意思。
管道敷设标记方法
sc：焊接钢管 tc：丝管 薄钢管
pc：硬质塑料管 ct：电缆桥架
cp：金属软管 SR：钢线槽
RC：水煤气管
放线部分：
CT：电缆桥架敷设 SR：沿钢槽敷设
CLE：沿柱或跨柱铺设 WE：沿墙铺设
CC：沿现浇板暗敷式 CE：沿吊顶或吊顶面敷设
AC：敷设在天花板上 ACE：敷设在可触及的天花板上
BC：梁内隐蔽敷设 CLC：柱内隐蔽敷设
WC：埋入墙内 FC：埋入地下
BE：沿屋架或跨屋架敷设 ACC：隐蔽敷设在难以接近的天花板内
SCE：吊顶内敷设时，金属管道必须DB直埋。
TC-电缆沟 F-地板及地板下
电线管道指示
MT-电线管 PC-PVC塑料硬管
FPC-阻燃塑料硬管CT-桥
MR-金属线槽M-钢电缆
CP-金属软管 PR-塑料线槽
RC-镀锌钢管
灯具安装方法说明
CS-环链起重机 DS-管道起重机 W-墙壁安装
C型吊顶 R型嵌入式 S型支架 CL型立柱
PC：PVC聚乙烯阻燃塑料管 PPR：三丙烯聚乙烯（聚丙烯）
YJV：电缆 SYV：电视电缆 PE：接地（黄、绿）
PEN：连接到零（蓝色） 3 端子线（火线）： A 端子（黄色） B 端子（绿色） C 端子（红色）
KV：（电压）千伏 BV：松线 MEB：总等电位
LEB：局部等电位 WL：水上施工图上为污水立管，电气施工图上为照明回路
线路敷设方法代码
PVC——敷设阻燃塑料管
DGL——电工钢管敷设
VXG——用塑料线槽敷设
GXG——金属线槽敷设
KRG——铺设柔性塑料管
线路裸露部分的代码
LM——沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM-- 沿墙铺设
PL-- 沿天花板铺设
该行隐藏部分的代码
LA - 隐藏在横梁内
ZA—隐藏在柱内
QA——隐藏在墙上
PA——隐藏在屋顶或天花板内
DA——隐藏在地面或地板上
PNA——隐藏在难以接近的天花板中
灯具安装方法代码：
D——吸顶式
L——链挂式
G——管道悬挂式
B——壁挂式
R——嵌入式
BR—入墙式安装
如何标记配电线：
a——b(c×d)e——f 其中：
a--循环数
b--线材型号
c--电线数量
d——导线截面
e--敷设方式及管径
f--铺设部分
灯具吸顶安装标记方法：
a--灯的数量
b--型号或编号
c--每个照明灯具中灯泡的数量
d——灯泡容量，W
e--灯泡安装高度，m
f--安装方法
L--光源类型，白炽灯或荧光灯
1、BV-2*2.5-TC20-CC最后一个CC是什么意思？
答：铜芯聚氯乙烯绝缘电线——两根2.5平方毫米的电线——穿过20根直径的电线管——敷设在天花板或天花板上。最后一个CC的意思是隐藏在天花板里。
附加说明： BV 线：
1、分类及用途：用于分配电流，属于电线分配范畴，用字母“B”表示；
2、导体材质为铜，用字母“T”表示，省略布线中的铜芯导体；
3、绝缘材料为聚氯乙烯，用字母“V”表示；电线型号及名称；
4、布丝结构简单。除以上三点外，有的还带有鞘。若护套材质为聚氯乙烯，也用字母“V”表示；如果护套材料是橡胶钢结构pl是什么意思，则用字母“X”表示。
无护套无跟随则无需注明。
例如，BVV表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆电线。
2、有时会有FC、WC等词。代表什么安装方式？
答：FC隐藏在地面，WC隐藏在墙壁，CC隐藏在屋顶。
其他说明： 穿焊钢管敷设：SC；穿线管敷设：MT；敷设硬塑料管：PC；敷设穿阻燃半硬质聚氯乙烯管：FPC；电缆桥架敷设：CT；金属线槽敷设：MR；塑料线槽敷设：PR；钢缆敷设：M； PVC塑料波纹钢丝管敷设：KPC；金属软管敷设：CP；直埋：DB；电缆沟敷设：TC；混凝土管道敷设：CE
3. CC 是由哪两个单词的第一个字母衍生而来？
答：隐藏在天花板或平板中。
