机电世界公众号（mepbbs）每天分享精彩的机电工程知识。点击后，对话框会回复：标准，您将获得500个建筑工程常用规范合集！第一章 一般规定
第一条 管理目标
为规范和明确建筑、结构等专业施工图的准确性，确保项目建设有序进行，要求项目部各专业及时组织开展施工前施工图内部审核，充分发现图纸中的错误、遗漏、碰撞。 、遗漏问题、对错、遗漏、碰撞、遗漏问题要及时纠正和补充，形成纸质版图纸的联合评审记录。施工过程中，应完善施工图纸，发现错误、遗漏、碰撞、缺陷等问题应及时与监理及甲方沟通确认，并要求监理及甲方发出图纸和设计变更，同时发出文件。必须由监理人员和甲方签字，避免因图纸不合理、图纸变更延误、无法及时确定而造成施工中断、返工、成本浪费和工期延误。同时，作业预算人员应将图纸与清单进行比对，对清单计价不合理或工程造价过高的项目提出合理建议，避免不必要的开支，提前启动变更，以达到整体效率创造。 。
第二条 术语和定义
图纸审查：图纸审查是指工程各参与单位（建设单位、监理单位、施工单位及其他相关单位）收到施工图审查机构审查批准的施工图设计文件后，进行全面的审查。并在设计交付前进行详细熟悉。以及审核施工图纸的活动。
第二章 图纸联合评审
第三条 主要责任部门和人员
公司技术质量部、项目部技术质量组（技术组长、水电主管、技术员等）、工程组（生产经理、施工员）、成本组（成本经理、预算员）等。
第四条 计划审核时间
图纸经施工图审查机构审查签字，甲方签发施工总承包合同（特殊情况可提前审查电子版图纸）。
第五条 审图流程
图纸初步审查→图纸集中审查→图纸联合审查提交→审图材料整理归档
(1)图纸预审
收到甲方出具的图纸后3天内，项目部主要技术、工程、预算人员召开图纸预审启动会，成立图纸预审小组，全面负责图纸预审工作。
项目部技术负责人就图纸预审要点进行技术通报，并下达各专业图纸联合审审要点。全体专业人员将根据图纸联合评审的要点，完成图纸联合评审的预审工作。
图纸预审小组将在收到图纸后3天内完成图纸预审工作。项目部专业技术人员完成各专业图纸预审问题的收集和汇总。项目部技术负责人负责完成图纸预审问题的收集、汇总，形成纸质版《图纸预审记录》。
（二）图纸集中审查
图纸集中审查前，项目部专业技术人员根据图纸预审记录，重新梳理、熟悉本专业的图纸问题。
按时参加施工单位组织的图纸审查。各专业技术人员就本专业图纸问题积极与本专业设计人员进行沟通，完成专业图纸问题及问题处理意见的总结，形成《图纸审核记录》报技术负责人。
技术负责人对各专业的《审图记录》进行整理、汇总。
图纸审核及提交
参加甲方组织的图纸联审会议，统一对图纸自审内容的意见，形成图纸联审记录的正式文件，并完善各方签字盖章。
（四）审图资料整理归档
图纸联审资料由项目部技术质量组文件文员整理归档。图纸会审完毕后钢结构图纸会审记录表，除资料室保存一份外，资料员须及时将其他五份图纸会审文件提交建设单位、监理单位、设计单位、预算组、工程技术单位。品质团队等
资料员严格遵循资料管理办法，建立审图文件的发送、接收、借用台账，并按要求落实。
第六条 附图联合评审原则
图纸联合审阅应坚持先大后小、先抓重点后总体的基本原则。即始终围绕降低施工难度、提高工程经济效益、降低生产成本、提高生产效率、有利于工程质量、保证施工安全、加快施工进度等目标。
第七条 图纸联合评审的主要内容
（一）图纸联合评审的重点内容
施工图是否经过正规设计单位正式签字并经相关部门审核；
合同范围与图纸是否一致，合同范围内图纸是否齐全；
施工难度大，可以通过设计修改降低难度，更容易保证施工质量问题；
在满足设计功能的前提下，能否从经济角度对图纸进行修改；
取消或改变一些需要大量人工的复杂节点或装饰线、转角、圆弧等，以降低生产成本，提高生产效率；
建筑结构是否无法施工，或者施工是否困难，可能导致质量、安全或成本增加等问题；
能否通过设计优化关键流程，加快项目进度，降低项目成本；
施工现场周围工艺管道、电力线路、运输道路、建筑物的位置或间距是否合理；拟建建筑的定位是否合理；
施工图纸是否有特殊要求，施工设备条件是否能够满足设计要求，是否需要采用非常规施工技术措施钢结构图纸会审记录表，是否存在技术困难，施工安全能否得到保证；
（十）是否使用特殊材料或者新材料，材料的品种、规格、数量等来源、供应情况是否符合要求；
（十一）是否存在违反强制性规定的情况。
（二）图纸联合评审的一般内容
表达不规范可能会引起误解，需要进一步澄清。
施工实践是否具体并符合施工质量验收规范和程序？
地质勘查资料是否齐全。
施工图纸和说明书是否齐全？
如果是多个单位联合设计，或者是同一设计单位的不同专业部门设计，它们之间是否存在冲突？专业之间、平面图、立面图、剖面图之间是否存在冲突，立面图是否一致？
总平面与施工图的几何尺寸、平面位置、标高是否一致。
是否满足建筑节能、防火要求。
建筑结构与专业图纸本身是否存在错误或矛盾；建筑图、结构图的表示方法是否清晰、符合制图标准；钢筋的设计锚固长度是否符合其抗震等级的规定等。
地基处理方法是否合理。
（十）公司是否持有施工图纸所列的各类图集、标准。
第三章 图片审阅要点
第八条 总体规划审查要点
第九条 建筑行业施工图审查要点
第十条 结构专业施工图审查要点
第十一条 装修装饰专业图纸审查要点

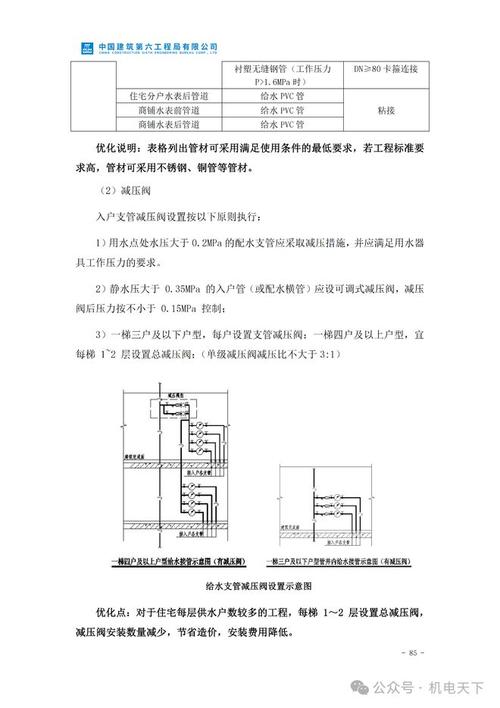

第十二条 给排水专业人员施工图审查要点
第十三条 燃气专业施工图审查要点
第十四条 强电专业施工图审查要点
第十五条 弱电专业施工图审查要点
第十六条 暖通专业图纸审查要点
