防雷接地系统建设中经常遇到一个做法——“跨接”。有接地网时有跳线，变形缝接地时有跳线，风管接地时有跳线。那么究竟什么是跳线呢？
本文首先引导大家从桥接的定义来理解地面桥接，然后从施工规范图册上解释桥接的类型，最后从工料机上深入分析桥接定额及其适用范围。主要知识结构如下：
1. 定义 - 什么是接地跳线？
2.类型——施工时一般需要在哪里安装接地跳线？
3、工程量及定额——如何计算地跳线的工程量及定额？
4.其他——申请跳远名额时需要特别注意的事项
什么是接地跳线？
根据电学理论，接地线必须是连续、不间断、明显且具有足够容量的金属导体。为了保证接地线在遇到障碍物或采用金属构件或金属管作为导体时仍能有连续、明显的辅助连接，称为桥接。

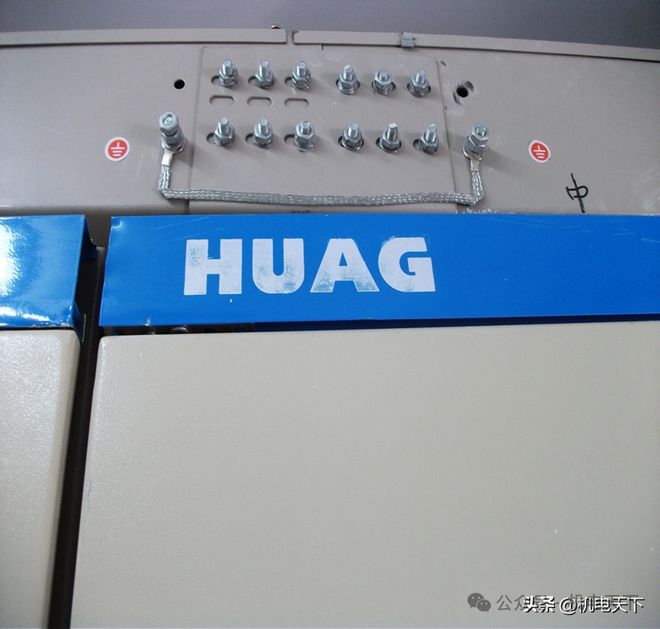

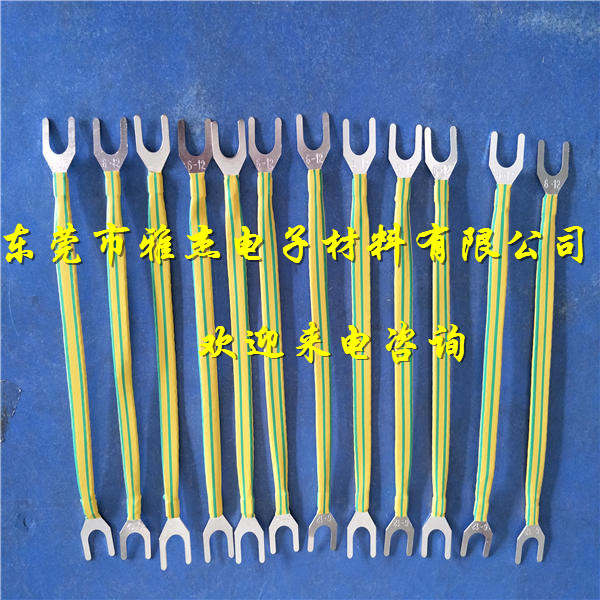

接地跳线是指两个金属体（机柜、桥架、线槽、钢筋、金属管道等）之间的接地金属连接器（电线、圆钢、扁钢、扁铜等）。
施工时一般需要在哪里安装接地跳线？
接下来我列出了施工中常见的几种接地跳线及其方法（以下方法均根据14D504接地装置安装图集）

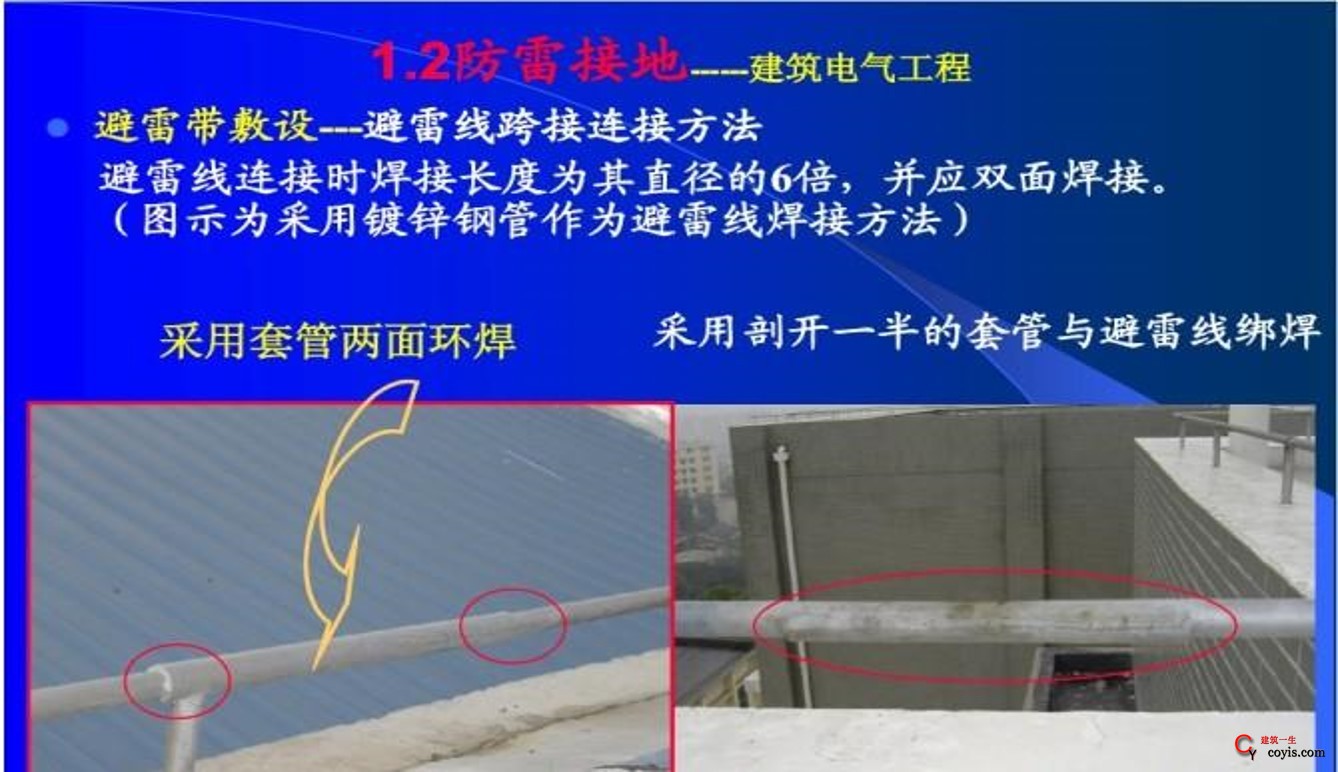

1、空中防雷网和地下接地网的设计要求在电网交叉点进行桥接；
2、建筑物变形缝处需连接接地线；
3、钢轨作为接地体时，各钢轨段之间的连接点；
4、地线穿过门的地方；
5、使用金属导管安装地线；
6、法兰连接的管道均设计有接地（也称防静电接地）；
7、另外两根不同方向的结构钢筋需要连接形成接地连接；
地面架桥工程量如何计算及申报？
以广东省安装工程综合定额（2010年）为例：
《广东省安装工程综合定额（2010年）》第二卷第九章“地跳线安装”定额分为四类：
C2-9-12 接地跳线
C2-9-13 机架接地
C2-9-14钢铝窗落地圆钢
C2-9-15 钢铝窗接地线
这四个子项目的工程量计算方法是什么？
(1) 我们先看小标题C2-9-12接地跳线
1. 说明：
防雷接地应形成闭环后再接地。断点处应使用接地跳线。使用螺栓或铆钉连接接地网的地方均应焊接接地跳线。跳线一般采用扁钢和圆线。钢。
2、工作内容：
下料、钻孔、弯曲、挖填、固定、喷漆（以下三个分项的工作内容与本分项一致，不再重复）。
3、工作料机组成：
“下料”材料：镀锌扁钢（综合）、钢锯条；
“固定”材料：带螺母的镀锌六角螺栓、低碳钢焊条（地跨接视为40*4扁钢，采用明孔连接钢结构接地网，跨接采用法兰连接螺栓，导轨采用鱼尾板螺栓固定，综合考虑采用平行管焊接）；
“补漆”材料：清油、铅油、防锈漆。
4、工程量计算方法：
(1)接地跳线数量按设计图所示数量计算。根据规定，凡是需要接地跳线的工作，每根跳线算一处；
(2)采用基础钢筋作为接地网：
①.所用单根主钢筋长度L乘以设计要求所用基本钢筋根数n：
L×n ------------------(a) 钢筋总长度
②.使用单根钢筋长度乘以使用钢筋数量n减1再除以6（平均每6m两根主钢筋之间有一座桥）
[L×(n-1)]/6 -------- (b) 交叉
注：跳线间距可根据设计要求进行换算。
（我个人认为，采用基础钢筋接地时，除了计算钢筋跳线数量和应用C2-9-12接地跳线分项外，还需要考虑钢筋与钢筋之间的搭接情况。根据均压环进行计算，应用C2-9 -65均压环敷设小标题）。
（3）当其中一根钢筋为端部且不需要中间导体（例如桩与承台钢筋的连接可直接焊接）且不归入其他子目时，根据接地跳线小标题计算。连接点工程量宜为0.5。
(2) 接下来钢结构接地网，我们看小标题C2-9-13 框架接地
1. 说明：
使用直径8mm以上的钢筋或相应截面的扁钢等金属导体，将一端焊接到框架的钢结构部分上，沿框架引下并连接至接地网。接地电阻按设计要求设定。有些建筑物有电力设施。以便当电器与建筑物发生短路时，使电流流入大地，从而使电路保护动作；为了保持结构的接地电位，防止人身事故，结构需要接地。有些建筑物太高，很容易被雷击。为了防止雷击时的二次反击，建筑物还必须接地，让雷电流顺利流入大地。
配电设备架构是怎样的？
简单来说，配电设备结构就是配电箱、变压器等配电设备的支架（如下图所示）
2、工作料机组成：
与“C2-9-12接地跳线”相比，增加了新材料“镀锌接地板”，补漆材料更换为“酚醛混合漆”。
3、工程量计算方法：
机架接地数量按位置计算，每联通机架计算一次接地。框架接地是在室外钢结构或混凝土结构接地的基础上考虑的。每个接地跳线包括 4 米范围内的水平接地。
（三）看小标题C2-9-14钢铝窗接地圆钢
1. 说明：
钢铝窗采用φ8圆钢接地，一端与窗相连，一端与圈梁主筋相连。钢、铝窗的接地子目包括钢、铝窗采用预埋接地线的可靠连接，但不包括接地线的敷设，应按相应子目单独计算。
2、工作料机组成：
与“C2-9-12接地跳线”类似，多了“镀锌热轧盘条”、“镀锌接地端子板”、“镀锌精制帽螺栓”等材料。
3、工程量计算规则：
高层建筑六层以上金属窗的设计一般都需要接地。六层以上每一层的窗户都需要计算，每个窗户计算一个点。具体情况根据设计说明和设置要求进行调整。
（4）最后，我们看一下子标题C2-9-14钢铝窗接地线
1. 说明：
该子目是接地跳线配额中唯一有主要材料的子目，主要材料为“双色多股铜芯绝缘软导体”。
2、工作料机组成：
与子目C2-9-14钢铝窗接地圆钢相比，除主材料“双色多股铜芯绝缘软导体”外，辅材料“铜接线端子”和“镀锌扁钢连接件”还添加了“。
3、工程量计算方法：
计算方法与子目C2-9-14钢、铝窗用接地圆钢的计算方法一致。根据设计说明，它是按每个位置计算的。主要材料“双色多股铜芯绝缘软导体”按实际计算。
应用接地跳线额定值时需要特别注意的事项
一、接地桥定额内沟渠的开挖、填筑、压实，执行本项时不计算土石方量；
2、接地跳线指标已包含补漆工作，执行本分项时不计算油画量；
3、金属线管穿过箱、盘、柜、箱等焊接的连接线，线管与线管连接的管箍处的连接线，箱、盘、柜、箱的安装定额和配管定额等均包含此工作内容不再计算接地跳线工程量；
4、桥梁的跨度连接已包含在桥梁安装定额分项中，无需单独计算；
5、柱主筋与环梁的连接不包含在均压环敷设分项中，应在设计要求时按接地桥分项单独计算；
6、等电位箱及局部等电位箱的接地套管应按*0.5系数接地。箱内应单独设置配额。局部等电位箱应设置接线盒安装分项，一般等电位箱应设置接线盒安装分项。头。
