作者：珠海兴业绿色建筑科技有限公司 曾伟清、陈文峰、张志刚、罗铎、刘宏伟
【概括】
本文旨在介绍北京昆仑饭店外立面改造工程的设计与安装。详细描述建筑物的主要施工方法和单元板的施工安装；项目主要特点： 1、原建筑预制钢筋混凝土板的拆除； 2、单元式玻璃幕墙系统的方法； 3、隐藏式开启风扇系统的方法； 4.粘土板连接系统。
【关键词】
立面改造、单元式玻璃幕墙系统、隐藏式开启风机系统、屋顶台车系统
第一章项目概述
北京昆仑饭店，位于北京市朝阳区新源南路2号，是我国第一家由中国人自己设计、建造和管理的五星级酒店。昆仑饭店于1986年开业，1999年全面装修，2005年8月对正门大堂进行装修。 2012年，珠海兴业绿色建筑科技有限公司作为设计、施工单位承接并顺利完成了北京昆仑饭店外立面改造工程。
北京昆仑饭店主楼高29层，建筑面积约8.65万平方米，幕墙面积约3万平方米。整个建筑渗透着“中西结合”、“粗犷与精致相结合”、“古典与现代相结合”的设计理念，融合了东方气质与西方时尚设计元素。结构复杂，有20个面和20多个角。
该项目作为北京历史悠久的豪华五星级酒店，也是北京东三环的知名地标之一；其建筑结构为框架剪力墙结构。为了介绍方便，我们将这座建筑分为4个区域，其中1区为东区，2区为西区，3区为主入口，4区为观光电梯。分区规划如下：
东西区电梯（4区）与主入口（3区）之间存在高差。东区建筑高度71.3米，西区建筑高度80.0米，中间旋转餐厅标高98.000米。改造前北立面照片如下：

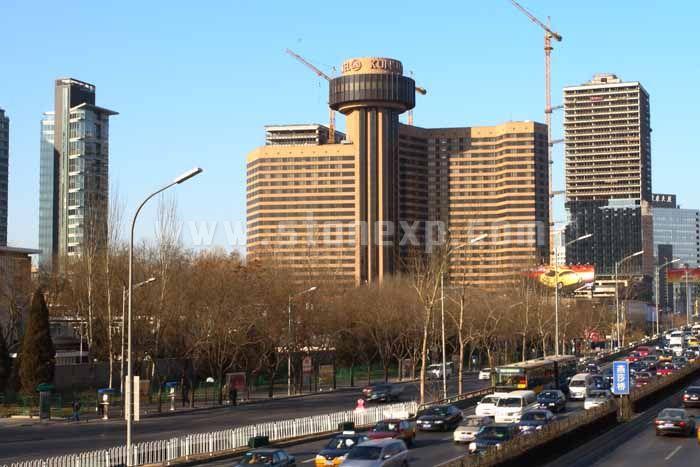

大楼北立面照片
第二章、现场情况介绍
本项目是对现有项目的改造项目。昆仑饭店位于繁华的三环路边，周边车、人流量较大。据现场勘察，三层裙楼上管线设施较多：大堂彩色油漆、钢板屋顶、裙楼玻璃采光天窗、裙楼机房等，本文将介绍该设计和项目的建设。大楼周边照片：
根据目前施工现场的情况，裙房顶部的状况对塔楼幕墙的安装影响很大。有些部分甚至不具备施工条件，这大大增加了我们现场施工的难度。同时，我们在设计方案中也要考虑到这一点。
第三章幕墙系统设计方案
甲方对该项目给出的基本设计原则是“不改变幕墙整体外观，仅更换幕墙系统和材料，提高建筑节能保温效果；入口处幕墙的出口位置尽量小，不能增加建筑面积，同时要保证酒店的正常运营，尽量减少对窗台的损坏和室内污染；
1、大型单元幕墙系统设计：
本来，建筑的外幕墙起到了分隔楼层间条形窗和梁间钢筋混凝土板油漆的作用。为了不明显改变立面效果，梁间钢筋混凝土面板上的油漆被更换为相近颜色的进口陶瓷面板。幕墙系统的设计结合了业主的要求和建筑周边的现状，采用了单元式幕墙系统设计方案。单元式幕墙具有现场安装速度快、幕墙性能好、对现场影响小等特点。可以最大限度地减少对酒店正常运营的影响，满足业主的要求。在确定幕墙系统方案的过程中，由于各种因素的影响，前期的招投标设计方案与施工设计方案存在较大差异。下面分别介绍一下：
1.1.招标阶段设计方案：采用两种不同的单元幕墙板1、2。玻璃单元幕墙出入口位置为250mm。具体见图1。局部立面图1，其中面板1包含玻璃和粘土面板。 ，板2包括玻璃板、铝板和陶瓷板。玻璃采用中空6T+1.14PVB+6T+12A+6T钢化夹层中空LOW-E玻璃；铝板厚度3.0mm；粘土板厚30mm，板材规格600x1200mm。
图1 局部立面图1
图2 单元式幕墙竖向剖面节点图
单元式幕墙横断面节点如下：
图3 单元式幕墙截面节点图
单元式幕墙排水系统原理介绍：采用“雨幕原理”中压腔体设计理念； 2）三密封，即防尘线、水密线、气密线，提高幕墙的性能； 3）通过防尘管线进入 进入第一等压室的少量水沿安装室前壁流至下一层机组顶梁插接处的排水橡胶垫处，排出体外；收集穿过水密线并进入后室的极少量的水。然后将下一层单元顶梁后腔通过梁底和立柱侧面的排水孔引入立柱前腔。最后沿前空心墙流至下一层单元顶梁插接缝处排水。放在橡胶垫上，排出到外面。排水示意图如下：
图4 单元排水三维节点图
考虑到施工期间，客房必须正常开放，且不能损坏窗户周围的窗台。因此，玻璃单元板、铝板背面的保温隔音棉以及周围的防火隔音海绵连成一个单元，直接挂在支架上。优越的。窗台板与幕墙龙骨之间有20mm宽的装饰扣盖；如果施工时室内石材窗台板的边角有轻微损坏，此扣盖可以将其覆盖，起到美观的作用，也无需安装。该错误的作用如下图5所示：
图5
1.2.施工阶段设计方案：
从之前系统方案的介绍中我们可以知道，招标方案将每个窗洞分为两部分，安装两块单元板后需要关闭窗洞。考虑到该项目业主在施工期间需要营业，为满足业主要求，对施工方案进行了调整，将每个洞口做成一个单元板块。单元板安装完毕后，立即对周围防水进行密封，有利于房间的快速密封，减少客房的空置，并防止雨季施工时雨水进入房间。因此，方案修改为：单元式幕墙与构件式幕墙相结合的设计方案，这样也能保证单元式支撑良好连接到位，如下图6“局部立面2”所示。
图6 局部立面图2
在这个方案中，粘土板和铝板的装饰线条是构件系统。玻璃单元板吊装后，用吊篮安装粘土板和铝板。现场单元剖面如图7所示：
图7
每个单元板仅上下连接。中间陶瓷板龙骨也用铝龙骨和单元板竖龙骨用螺栓固定。这样既能保证窗洞能够及时关闭，又能更好地保证单元板的连接支撑。安装到位。由于单元板仅上下连接，左右板之间没有直接连接，因此该系统不需要考虑“横缝”排水问题。只需要将上下单元板的边缘密封好，排水方式更加方便。为了简单起见，气密性得到了很大的提高。详情参见图8和图9：
图8
图9
为了更好的保证建筑的立面效果，我公司还将开启窗系统设计为无窗框的隐藏开口。由于是无窗框的，所以单元体的装配精度要求比较高，否则窗扇就无法安装。或者安装后出现打不开的情况。
粘土板幕墙和铝板幕墙都是构件式幕墙。玻璃单元板安装完毕后，将粘土板和铝板安装在吊篮中。粘土板龙骨通过螺栓连接固定在单元板的中梁和顶梁上，如下图10（单元板骨架图）。
图10 单元板骨架图
粘土板和铝板的具体节点方法如下图11和图12所示：
图11
图12
2、主入口大堂顶部设计：
本次施工期间，大厅暂不进行改造。大堂是酒店营业期间的门面，施工期间的影响必须降到最低。大堂顶部原本采用钢结构屋面板系统。为了不破坏封闭区域的防水，我公司安装了红框的墙体不拆除（即窗台外缘下面不移动）。拆除窗户和铝扣板后，从铝扣板后面的实心墙做一个连接支点。不要在红框处做支点，这样就不需要损坏屋顶的周边。防水的。具体节点如图13所示：
图13 幕墙与大堂屋顶接口节点
三维示意图如下：
图14 大堂顶部设计
大堂顶部现场照片如下：
图15
3、观光电梯设计：
1）四部观光电梯的玻璃不予拆除，仅更换观光电梯房内原有的钢筋混凝土板。原钢筋混凝土板出入口位置为150mm，因此该位置采用框架安装方式，镀锌角钢连接件与70*50*4热镀锌钢方柱连接，立柱上悬挂30mm粘土板，保证粘土板与原外墙一致，不影响电梯运行和立面效果。具体节点如下图16所示。 :
图16
2）电梯两侧更换的粘土板出入口位置均为300mm（比原建筑多出150mm）。我公司在电梯连接处倾斜安装了粘土板，可以防止粘土板遮挡电梯视线，并使垂直面效果变化很小。具体方法如下图17所示：
图17
4、幕墙保温、隔音设计：
由于昆仑饭店位于城市主干道三环路，车流量较大，预计道路噪声值将接近《城市环境污染防治法》规定的市区四类区域（城市内道路及交通要道）。国家标准《城市环境噪声标准》（GB3096-93）（内河两岸地区），即白天70db左右，夜间55db左右。业主也非常关心这座建筑的防噪音设计，这也是业主提出改造的主要原因。因此，我公司对本次设计非常重视。采取以下步骤：
1）幕墙玻璃采用LOE-E中空夹胶玻璃，玻璃幕墙整体隔音效果达到40db以上；
2）玻璃幕墙与墙体交接处采用隔音棉，幕墙立柱内填充隔音棉，使房间整体隔音效果达到50db以上，做到有良好的隔音效果客房之间的隔音效果，保证客房的隔音效果。隐私。渲染参考如下图18所示：
图18
3）粘土板背面采用100mm厚的高容重隔音保温棉（玻璃棉毡）。它既保持了保温隔热的特性，又具有优良的吸声、减震性能，特别是对中低频和各种振动噪声有良好的吸收效果，有助于减少噪声污染，改善室内环境。
通过采取上述设计措施，建筑整体隔声效果达到46db以上，保证室内环境安静，满足国家酒店噪声标准要求。
5、幕墙防雷设计：
高层建筑幕墙顶部的女儿墙盖是良导体。沿建筑物女儿墙顶部分布，周向封闭。是雷击率最高的部位。作为防止雷击的直接措施，盖子可以设计成直接容纳雷击装置，一种充当雷击触发装置的接闪器。其作用是接受雷电流，同时将雷电流安全接入建筑物防雷网络，传导至大地，实现防雷。
本工程在女儿墙上部设置防雷网，采用φ12镀锌圆钢沿女儿墙周边安装，并与主体结构防雷引下线焊接。
防雷网的方法如图19所示：
图19
顶部接闪装置不能阻止电流一侧屏蔽效应的横向发展。目前，防止侧面雷击的常用方法是在30米以上高层建筑的玻璃幕墙上每三层设置一个均压环，并将其连接到建筑物的防雷网和防雷装置上。玻璃幕墙本身的系统。本工程为改造工程，原防雷引下线已找不到。考虑到结构的钢筋是上下连接的，每三层使用直径为12的钢筋连接悬挂钢筋混凝土板的支撑。作为均压环，现场施工图如下图20所示：
图20
为了保持玻璃幕墙单元式竖龙骨的连接，考虑到单元式幕墙为每层一块板，在支撑与均压环连接处，竖龙骨从玻璃幕墙上方30米处开始。建筑标高，每≤10m水平间距使用一次。 φ6铜芯电缆在插入位置连接两个相邻的幕墙单元板，形成防雷柱作为独立的引下线。引下线与幕墙均压环连接，并与主均压环连接，构成幕墙系统的防雷网络；多股铜芯电缆（截面积≥25mm²）与铜端子压接牢固，铜端子为钢质连接件。接触面必须抛光并涂上导电油脂。最终测试幕墙对地抗冲击能力不大于5欧姆。现场施工图如下图21所示：
图21
第四章幕墙安装实施方案
以上对设计方案的介绍也简要介绍了相应的施工实施方案。由于本项目场地条件复杂，因此本项目的施工实施比设计更为复杂和重要。本章将更加详细地介绍幕墙的实现过程。
1、施工时的防护措施：
项目建设期间北京钢结构拆除回收，昆仑酒店正常运营，这就要求施工过程必须绝对安全，不得因施工过程影响酒店周边交通。因此，我公司根据现场实际情况，对昆仑饭店原有采光顶及大堂顶部屋顶系统设置了防护措施。我们在裙房上安装了粘土板（构件式），并灵活搭设脚手架，脚手架下留有足够的空间。入住酒店的顾客可以停车、通行车辆；脚手架上设置平台，堆放单元板及其他材料北京钢结构拆除回收，用于相应区域安装塔楼幕墙。
1.1.昆仑饭店正门大堂顶部屋顶系统维护：
原有的屋顶系统采用钢结构压型钢板建造。因此，施工人员和工程材料不能直接通过，以免损坏彩钢板或屋面防水。需设置专门的运输步行通道，并在通道外铺设水平脚手架钢管和工程。采用木板、防护网等，防止拆装时小件物品坠落砸到屋顶。屋顶防护系统平面如图22所示：
图22
原建筑外墙拆除的钢筋混凝土板、铝合金窗等通过特殊通道运输。特殊槽钢由主体结构侧向延伸的槽钢龙骨支撑。上面铺着钢管和木工板，周长一米左右。高围栏，场景图片如图23所示：
图23
1.2.采光顶的维护：
本项目采光顶下设有餐厅，靠近施工作业面，需要保护。我公司在钢管上使用工程木板进行维修。详细信息请参见图 24 和图 25。
图24 工程板安装阶段
图25 工程板设置完成
1.3.脚手架搭设：
酒店周边场地狭小，单元板堆放空间有限。唯一比较大的区域是酒店主入口东侧（北）。但这里人流、车流量较大，搭设脚手架时需要综合考虑。各种因素影响，安装示意图如图26所示：
图26 北立面东侧脚手架搭设简化示意图
该脚手架具有以下特点：
一个。主要采用6m长脚手架钢管，预留4.5m净高供停车和行走；
b.净高4.5m铺设跳板，用钢钉将竹胶板固定在跳板上部；
c.水平方向5.5米处另设一层脚手架网，每个停车位中间加设水平网（东立面员工通道入口横管间距不大于2.0米） 。上部铺有30厚的跳板。每个停车位的跳板需要用引线固定；
d.停车场区域的杆式脚手架在距室外地面2米范围内用软性防护材料和反光膜包裹一次。
这种设置方式既可以保证停车场的正常使用，又可以作为停车、转运垃圾的平台，以及单元板等物资堆放的平台。图中所示的原始脚手架是用来安装粘土板和公园吊篮的。现场照片如下图27所示：
图27 北立面东侧物资储存平台
这也用作西区单元板的堆放和吊装点。
1.4.室内客房防护：
单元板的安装过程全部在室外进行。室内防护主要集中在室内窗台处的扣板。当工人行走的房间内的地毯需要铺设木工板并覆盖塑料彩布时，房间内的其他位置必须安装。用塑料薄膜覆盖，防止灰尘污染。窗洞拆卸、单元板安装后2-3天内，用木板暂时封闭窗洞，周围密封，防止雨水、灰尘侵入。在此期间不能入住房间。
2、原建筑外墙预制钢筋混凝土板拆除介绍：
由于建筑年代久远，该项目原始详细节点图已无法找到。在这些面板被拆除之前，它们被认为是普通的钢筋混凝土面板。然而，当它们被拆除时，他们发现它们无法用螺丝刀拆除，也无法用锤子敲碎。切割水泥锯片时，锯片断裂。由于外墙的钢筋混凝土板内部有预制钢筋，后来改用带有特制锯片的切割机进行切割，切割过程需要用水润湿。拆卸工作非常缓慢且复杂。 。因此，我公司原来制定的施工组织计划需要重新考虑，技术方案和进度计划需要重新制定。为了理清窗户与钢筋混凝土板的位置关系，我们首先找到一个单元，并将其部分拆解。我们发现原来的窗户是在挂钢筋混凝土板后安装的，窗户的底部水平材料粘在钢筋混凝土板上，如下图28所示。显示：
图28
钢筋混凝土板通过内部预制铁件焊接到层间连接件上。钢筋混凝土板的厚度各不相同，边缘50毫米，中间30毫米。结构图如下图29所示：
图29
由于钢筋混凝土板处于拆除阶段，甲方要求客房需开放正常营业。为了缩短房间空置时间，结合窗户与钢筋混凝土板的位置关系，我公司采用吊篮先将钢筋混凝土板中间区域30mm厚切掉，现场进行建造。如下图30所示：
图30
由于预制钢筋混凝土板非常重，小型钢筋混凝土板采用吊篮上下运输。使用安装在屋顶上的屋顶滑轮运输大型钢筋混凝土板。固定并卸至三楼裙楼顶部，由专业垃圾回收公司运走。由于钢筋混凝土板体积大、重量重，在吊装和拆卸时需要平衡杆辅助，防止卸货时钢筋混凝土板出现在空中。摆动，如下图31所示：
图31
由于窗户底部的横框是粘在钢筋混凝土板的上开口处的，所以在运到现场时，需要将钢筋混凝土板的上开口连同窗户对应的单元板一起拆除。尽量减少开窗的暴露时间。 ，有效保障了客房施工期间的正常业务运营。现场图片如下图32所示：
图32
3、幕墙安装流程介绍：
昆仑酒店的幕墙安装是在拆除原有幕墙的基础上进行的。裙房幕墙主要为粘土板、窗等构件式幕墙系统，可搭设脚手架进行施工；塔楼为单元式幕墙幕墙，采用屋顶滑轮和骑马飞轮。单元式幕墙吊装，材料散装在框架上；观光电梯为构件式幕墙，需要脚手架施工。本文主要介绍塔楼单元幕墙的安装。
建筑立面将根据单元板的生产量和单元板的吊装进度分为多个施工段，从而必须进行塔窗的拆除和幕墙单元板的吊装安装出在流水施工作业中。现场施工如下图33所示：
图33
图中框出的三个施工断面分别是单元板吊装区域、窗户已拆除区域、窗户未拆除区域。主要施工流程如下：
A、第一施工段，拆除窗户区域，立即吊装单元板。玻璃单元板安装完毕后，窗洞立即用1.5mm热镀锌防水钢板封闭并用胶水密封，如下图34所示：
图34 窗洞周围的隔热防水方法
同时进行室内窗台扣板安装和房间整理。各客房门窗关闭后即可开业营业。
B、第一施工段安装时，可组织团队将第二施工段原有窗户拆除，暂时封闭窗口，并在白天施工层间后预埋件。该施工部分的单元面板将在晚上进入该站点。 ,
C.当第二座施工部分中的窗户开口被拆除时，可以安排人员以拆除第三个施工部分中层之间的钢筋混凝土板，并清洁层之间的原始绝缘层。在此期间，我们公司将与A党的时间要求合作，以确保正常使用客房，“在上午9点之前将不进行任何施工，在午餐时间不会进行任何施工，也不会进行任何施工晚上7点之后”
D.将在单位面板被吊起和调整后，将在该项目层之间的粘土面板和铝贴面安装，并密封窗户开口的周围环境。因此，在拆除了第三个建筑部分的钢筋混凝土面板之后，可以安排工人在第一个施工部分安装粘土面板和铝贴面。在安装陶瓷面板和铝贴面之前，必须先安装热绝缘和防水钢板，然后可以悬挂陶瓷面板。现场照片如下图35、36和37所示。
图35在安装粘土面板的热绝缘和防水之前
图36热绝缘岩羊毛的安装阶段
为了确保绝缘效应，绝缘岩羊毛的安装必须充满，不间断并且没有漏洞。安装的绝缘岩羊毛必须用隔热棉钉固定。
图37防水钢板的安装阶段
固定防水钢板后，需要在其周围施加抗硅胶防水密封剂，以确保防水效果。整个南立面的全局安装过程如下图38所示：
图38 South立面安装图片
4。屋顶皮带轮和骑马的介绍：
4.1.屋顶滑轮简介：
该项目地面周围的地点很小，讲台的屋顶上有许多设施。材料不能堆叠。最大的问题是单位面板的提升。经过现场检查后，发现屋顶上的窗户清洁机的轨道相对完整，但是两家窗户清洁机无法再使用。因此，我们公司决定加强现有窗户清洁机的轨道，并设计了三个适合现有轨道的屋顶手推车，一个在西部地区，两个在东部地区。它们设置在手推车上。绞车用于解决单位板的垂直和水平运输问题。屋顶皮带轮的现场照片如下图39所示。
图39屋顶皮带轮
屋顶手推车具有以下特征：1）手推车手臂可以上下移动。当动臂垂直于栏杆时，操作范围将达到最大范围，并且可以根据板的内部和外部位置进行灵活调整。 2）手推车可以沿水平方向旋转并翻译。单位面板可以运输到指定的位置进行安装。 3）该皮带轮不仅可用于吊装单元板，而且还可用于在早期阶段运输大型拆卸的钢筋混凝土板。
4.2.骑马和飞行框架的简介：
为了减少对酒店业务的影响，该项目使用脚手架结构，除了某些位置，并且在大区域中使用了吊篮建筑。由于在去除外墙上的钢筋混凝土面板和单位面板的吊装期间使用屋顶皮带轮，因此，如果使用了普通的结构，则悬挂的篮子将干扰皮带轮轨道并阻碍皮带轮的操作。根据现场检查，发现原始建筑物的栏杆墙具有良好的结构，因此决定使用骑行框架。它的安装图如图36所示：
图40
将骑行框架放在护墙板上，用钢丝绳将其与滑轮轨道绑起来，然后将轨道放开，以免影响皮带轮的滑动；骑行框架在前后使用两排螺栓将腿固定到栏杆上，并且很容易被拆卸和组装。非常方便。骑行飞行架的安装高度应低于滑轮臂的高度。当使用皮带轮抬起单元板时，可以在同一位置使用骑行框架，以帮助建筑而不会干扰。场景的照片如下图41所示：
图41
5。单位板提升计划：
由于东部和西区的建筑高度不一致，因此有必要在东部和西区建立一个单元板提升点。以东区为例，我们将介绍Kunlun Hotel的单元板提升计划：
在夜间将窗帘墙单元组装到加工厂中的幕墙后，将单元面板转移到东部地区北部的物料堆叠平台上，由起重机。白天，单元面板由屋顶皮带轮抬起，然后滑到指定的安装位置以进行安装。在水平滑动过程中，需要安排两名工人通过电缆风绳控制单位板的秋千。场景的照片如下图42所示：
图42
吊装单元面板时，应有不少于两个起重点。由于该项目中的单元面板不是很大，因此使用了两个起重点。板吊架过程应遵循“第一慢，第二慢和三个稳定”的原理，以确保每个起重点上的力均匀，并确保在提升过程中单位板稳定。如果在举起过程中突然发生暴风雨，请立即降低吊式物体，并在现场，照片如下图43所示：
图43单位板提升阶段
将单元面板垂直运输到指定位置后，窗户开放的工人通过对讲机与皮带轮操作员进行通信，以将单位面板放置在其目的地。现场照片如下图44所示：
图44单元安装阶段
单位板的支撑连接应在三个方向上进行调节，以消除项目中的施工错误，如下图45所示。
图45连接的三维调整图
调整单位部分后，工人使用飞行框架来隔离，防隔离和防水窗户开口，以便与单位部分相对应的房间可以尽快正常运行。
6。立面凹槽和讲台的建筑：
6.1.凹槽零件的建设：
该项目的立面上有两个凹槽，一个位于朝南立面的观光电梯，另一个位于北立面的主要入口大厅上方。北立面的现场照片如下图46所示：
图46在北部高程上的凹槽位置
凹槽位置使用粘土板和铝合金窗框系统。由于钢板屋顶位于北立面的凹槽下方，因此只能用一个悬挂的篮子来建造。由于较大的表面被大约1.1mm凹入，因此，如果使用栏杆屋顶，则飞行骑马框架的安装太远了，工人将无法操作。因此，我们公司在凹槽顶部和焊接的结构钢组件两侧的钢筋混凝土上建造了后部嵌入式零件，以固定吊篮。平面图如下图47所示。 :
图47凹槽的悬挂篮安装平面的示意图
铝合金窗户构建过程：窗户之间的钢筋混凝土面板清除 - 拆除窗户结构 - 孔处理 - 窗框固定 - 固定风扇安装 - 开放风扇安装 - 防水处理 - 喷雾实验。铝合金窗口的现场安装照片如下图48所示：
图48
南立面上的凹槽与观光电梯相邻。它是使用脚手架和观光电梯一起构建的。安装过程与北立面相同。
6.2.讲台的建筑：
领奖台主要由粘土面板和带状窗户制成。该部分主要是使用角脚手架构建的。为了减少建筑工地上的跨工作，当塔楼在南立面上进行施工时，讲台在北立面上进行了建筑；当塔楼在北立面建造时，在立面建筑期间，将在朝南地下建造领奖台，以改善现场建筑管理并确保建筑的质量和安全性。
7。观光电梯位置建筑：
该项目中有四个观光电梯的部分。玻璃零件不会进行翻新，只有眼镜之间的粘土面板才会进行翻新。观光电梯从一楼通往建筑物顶部的旋转餐厅。旋转餐厅覆盖了观光电梯，形成了约3米的悬挂天花板。因此，无法安装悬挂的篮子，因此只能通过架设脚手架来构建该位置的粘土面板幕墙。电梯计划如下图49所示：
图49平面图
高程照片如图50所示：
图50高程照片
电梯底部的照片如图51所示：
图51底部照片
从观光电梯的讲台的底部的图片中可以看出，该地点很小，讲台的地板无法承受数百万吨全角脚手架的重量。因此，我们的公司采用了“攀爬框架”的原则，并且仅用于双排角脚手架，12＃i梁用于从原始结构位置挑选每五层。套管被焊接在I梁上。每个角支架立管都插入壳体中，并且角支架逐层分层。它与主结构并列，以确保角度支架的整体安全性。根据上述方法，在整个讲台的五楼上方的角脚手架的重量被分解到每五层楼的结构壁上。施工照片如图52和53所示：
图52
图53
为了解决施工中最大的问题：人员通过和材料的运输，我们的公司在角度支架的垂直方向上每1.5米建立横向钢管和铺设水平木板，以促进材料的水平通道和人员。使用安装，电梯两侧的悬挂篮进行材料和建筑人员的垂直运输。现场照片如下图54所示：
图54 South立面观光电梯的施工照片
在钢筋混凝土板的拆卸阶段，首先拆除角度脚手架，然后从底部竖起。当粘土板从底部到顶部安装时，如果遇到脚手架的领带，它将不会先安装。将粘土板安装到顶部后，将从底部安装。逐渐从上到下卸下角脚手架，并在领带处更换粘土面板。同时，清洁粘土面板。一旦拆除角脚手架，该部分的构造将完成。
建造后的南部和北部海拔的照片如下：
结论
自1980年代在我国建造的第一幕墙壁以来已经过去了将近40年。根据玻璃窗帘墙的一般服务寿命为25年，许多窗帘墙项目已达到预定的维护和翻新的“安全点”。但是，窗帘墙和新窗帘墙的翻新在设计和构造方面有许多差异。有必要结合原始建筑物的现场情况。根据政党A的要求，完全考虑了设计和施工安装。解决方案和施工拆卸和安装方案更符合实际情况。只有这样，我们才能更好地完成所有者对施工期和质量的要求。本文是从竞标设计阶段，建筑设计阶段，建筑拆除阶段以及施工和安装的实施阶段介绍的。我希望在翻新项目中，您可以参考和启发。幕墙翻新项目的新方法和思想。
