之前讲的都是“”，这种工艺节点知识，有朋友问小编能不能出一些系统平面图？
当然会满足你，今天我们来聊聊平面图，主要解决以下几个问题：
1. 标准楼层平面图有哪些？
2. 平面图应该表达多少细节？
3、图纸5大审核重点流程要注意什么？
ps：本期系统全面地讲解了画平面图时应该注意的重点，适合0-3岁小伙伴填坑，欢迎转发给小伙伴们~文末附上60个插件收集方法
01. 标准平面图
丨联系VX：dop050回复“公众号”即可入群
在开始绘制平面图之前，您需要首先了解平面图实际上代表什么。以下是另一个视角：
“想象一下拿一面大镜子放在房间中央。你在镜子里看到的地板上的东西就是你需要在平面图上画的东西。”
△ 平面图参考标准
上图是我们之前画的一张酒店房间平面图，是一张比较标准值得参考的图纸，我们来看看这张图纸必须包含哪些基本元素呢？
1.功能图
功能图是指室内空间中实际存在的功能物体和功能形状的图，主要包括以下几种图：
标签1：家具图，必须包括固定家具，可移动家具，以及一些平面上可见的落地灯等物品。
第二点：洁具图示，就如同家具一样，所见即所得。同时，如果图纸直接用于指导施工（如住宅项目），则应注意检查洁具选型比例与平面空间大小的关系，避免洁具设备与平面布置发生冲突。
第三点：厨房设备。原理跟家具图一样。如果你的空间里有相关设备，那么一定要在平面图上体现出来。
△ 平面图参考
（减少来回滚动的次数）
2. 空间建模
空间造型是指该室内空间立面装饰造型的平面投影图，主要包括以下几项：
第四条：隔断墙及成品面，划分功能区域的隔断墙及固定隔断必须标明，隔断墙的比例为最终成品面的比例。
△ 隔墙比例图上的尺寸标注参考
当然，隔断墙是需要标注具体尺寸的，而且必须是单独的隔断墙尺寸图。
隔断墙图纸必须与平面布置图的隔断墙尺寸图一一对应，包括隔断墙类型、隔断墙饰面比例、墙体图例等说明内容，均需在平面布置图上注明。
5号：门及门框，与完成的墙面相同。
3.绘图语言
绘图语言就是满足了上面的两个功能之后，平面图就需要标注了，所以必须用这些绘图语言才能让别人看懂你的图纸。
第6个：功能区域说明。这个大家应该都知道。唯一要注意的是，功能区域说明要标注在显眼的位置。至于用什么字体，要不要加英文钢结构平面图怎么看，这个就看你自己公司的设计规范了。
△此图为重复使用
第7点：设计范围。这个很重要，特别是做工装设计的设计师，直接影响到后期结算的利益，所以一定要体现在平面图上。
标签8：指数符号；
标签9：索引图（关键图）；
标签10：图形名称和编号。
以上就是我们认为装修施工图平面图必须包含的基本要素，当然具体详细程度会根据工程类型而有所不同，但大体原理都是一样的，大家可以作为样图保存起来参考。
ps：文末有60CAD插件兑换方法~
02. 平面图应该有多详细？
丨联系VX：dop050回复“公众号”即可入群
“不同的设计阶段、不同的设计部门，对平面图的深度要求完全不同。”
也就是说，图纸内容并不是越详细、越全面越好，不同设计部门在做图纸时，要深刻理解图纸要“精炼”到什么程度。
例如：作为设计师，只需要在平面图中清晰地表达设计构思、基本形体完成面尺度、材料、功能关系等即可，至于比较复杂的装饰细节，则不应该在平面图中体现。
这个很抽象，我们来看一个实际案例，请点击大图查看细节，然后以设计师的角度思考，这是不是最好的平面图绘制方法？
△酒店大堂部分平面图
像上面的平面图，看上去已经画到了一定程度的“细节”。那我可能会告诉你，你画它只是为了好看而已。这样不仅没有多大价值，还浪费了你自己很多的绘画时间。
为什么这么说呢？我们从四点来分析一下：哪些地方可以细化，哪些地方不宜细化？
△ 部分楼层平面图
1.修复家具细节
△ 局部放大图
01处固定的家具细节，如灯具、电脑块等，都是图纸上漂亮的装饰线条，是图纸表达中合理的部分，可以作为装饰块使用。
2. 完成墙面的面线
设计师必须在02处表达墙体造型的终点线，并且要准确控制尺度。
△ 局部放大图
3. 天花板投影线
03处的天花板投影线可以作为平面与天花板的关系，可以表示也可以不表示，取决于公司规范。
不过，画平面图的时候，这条线并不是必须的，大多数情况下，这条线只是为了辅助摆放平面家具而存在的。
4. 建模节点构建
△ 局部放大图
在04处可以看到完成面内有详细的钢结构节点，这在我们的平面图中是完全没有必要的，可以在索引图或者放大图中表现出来。
就像画立面图一样，没必要把里面的檩条、悬挂杆都画出来。
ps：文末有60CAD插件兑换方法~
03.5 绘制平面图的要点
丨联系VX：dop050回复“公众号”即可入群
1. 绘图前务必检查建筑结构图
△建筑图纸
在开始起草之前，养成检查建筑和结构图的习惯。
例如：提前检查承重梁、柱的位置、管井的位置、厚度、楼层是否降低等。
2. 审查消防法规

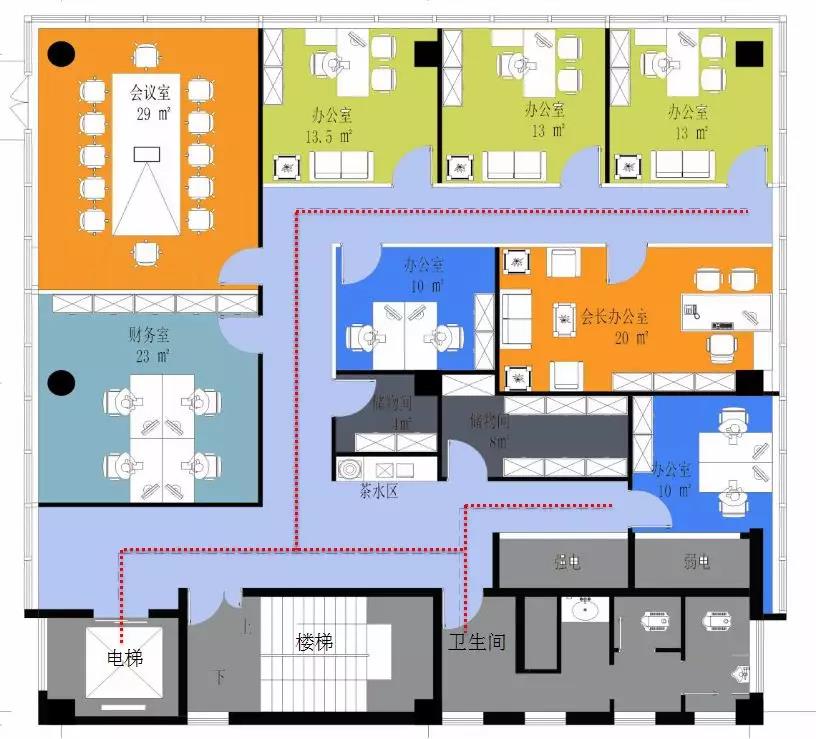

△防火分区示意图
设计方案中的防火分区尺寸、消防疏散流线、防烟屏障、防火卷帘、防火门的位置等都必须逐一检查核实，这是我们绝对不能忽视的一个部分，也是资深项目设计师要重点关注的重点。
在平面图上检查防火门和消防栓时，大多数设计师不会考虑防火门的最大高度2300mm和消防栓的位置。
如果装修图纸上没有这几点信息，那么在做详细施工图的时候应该立刻检查建筑图纸，避免后期出现各种问题。
3.检查隔断墙成品表面尺寸是否能达到
△ 检查隔墙厚度与装修材料是否匹配
a.除原有建筑墙体外，其余空间隔断墙均为次结构墙体，可随意拆除、改造。
b.隔墙类型直接影响最终完成的面尺寸，以及防火、隔音、防潮等相关因素。但很多负责方案设计的设计师很少考虑这些细节。
c. 绘图前钢结构平面图怎么看，应根据成品表面的比例审查隔墙的类型。这将很容易发现如果使用这种类型的墙，成品表面无法得到保证。
这样才能和项目设计方沟通协商如何更改方案，否则画完图之后，成品面不符，后期所有平面尺寸都要重新调整。
4.检查家具位置是否合理
a.家具是否固定在天花板上，直接影响天花板的形状和地板材料的铺设范围。
b.可移动的家具对地板格局，或者天花板造型是否以家具或空间为中心有直接的影响。
所以在画图之前要确认固定家具是否到达天花板，可移动家具的布置是否是最终稿。
5. 检查建筑部件的位置
a.当室内楼梯为建筑楼梯时，作为装潢人员，只需要关注楼梯完成面与装潢完成面的关系即可。
b.当室内楼梯不属于建筑楼梯时，还需验算层高、楼层洞口位置，再计算踏步高度及栏杆，考虑侧边收口等。
在这个地方还需要注意建筑中窗户和幕墙的位置，注意隔断墙和幕墙的关闭等等。
概括。
丨联系VX：dop050回复“公众号”即可入群
好了，关于平面图的画法就讲到这里，接下来就看你怎么去实践了，掌握图纸的底层逻辑还是很有必要的，多画多看才能更快的形成自己的画图习惯。
