桥梁建设安全标准化
本章内容包括：桩基础施工、基坑施工、桥墩、盖梁施工、现浇脚手架施工、移动模板施工、挂篮悬臂施工、预制梁施工、预制梁架设、立交通道安全防护。
1.桩基础施工
知识点：
1、打桩机作业区域应平整，并应采取安全防护措施，设立警示标志，非工作人员未经允许不得进入。
2、钻机安装时，机架应调平，保持稳定，不得位移、下沉。每台钻机都应在显著位置悬挂操作规程标牌，标明机名、机型种类、操作方法、维护保养要求、安全注意事项及特殊要求等。
3、套管埋设高度应距地面或水面有一定高度。
4、泥水池、水下施工平台周围应设置防护设施和安全警示标志。
5、钻孔灌注桩施工时，孔口处不得堆放土渣、机械及杂物，重型车辆不得在附近通行。孔口周围必须设立防护围栏，围栏应与钢筋焊接牢固。
6、钻孔桩孔内必须设置应急安全绳及软梯，并随桩孔加深延伸至作业面，严禁使用人工绳索运送作业人员及踩踏挡土墙翼缘上下桩孔。☞点击：工程资料免费下载
7、跨越大型河流施工时，应在水上施工现场入口处设立值班室；水上作业平台必须配备救生衣、救生圈等救生设备。
8、在通航航道和禁航航道上施工，应当按照航道管理部门的要求设置航标、警示标志。夜间作业应当有足够的照明和夜间警示灯光。
桩基施工危险源识别及防治措施
泥浆池保护
泥浆池保护
周界防护立面
1-1 剖面图（单位：mm）
警示特征
阐明：
1、泥池四周设高0.5m、宽1.0m的土坎。
2、四周安装防护栏杆，栏杆高1.2m，宽750px，分两排，立柱间距2m，外部悬挂安全网及彩旗，并设置黄底红字安全警示牌。

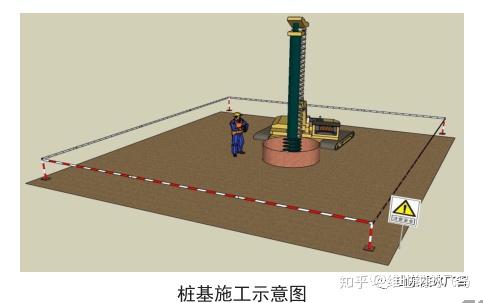

桩基施工
桩基施工现场
套管保护
机壳钢丝网罩
警示牌 80cm×60cm
阐明：
1.在钻机显眼位置悬挂操作规程标识
（1500px×2250px），规章标志上应标明机械名称、机型类型、操作方法、责任人、安全注意事项等。
2、在施工现场一定范围内划定安全警戒线，并在显眼位置设立警示标志。
3、孔套管采用钢板制作，顶端高出施工水面1m～2m，在旱地时，应高出地面0.3m，底部埋深视情况而定。套管采用钢丝网罩或木板保护。
水下施工平台
护栏
施工栈桥
给套管添加安全网
设置警告标志
警告标志 750px×1000px
阐明：
1、施工平台周边设置高1.2m的栏杆，采用Ф48mm钢管焊接而成，立柱间距1m，与平台钢材焊接牢固，外加防护网。
2、深水桩基础施工，应在平台护栏上每隔10米设置一个救生圈；在显眼位置设立警示标志。
2.基坑施工
知识点：
1、基坑深度超过5m时，应进行专项支护设计，支护设计及方案应经监理工程师批准，基坑施工支护方案应具有实用性，并能指导施工。
2、基坑应选择在雨水较少的季节施工，开挖前顶面应做好防排水设施。基坑开挖应按要求修建坡度，并视情况对坑壁进行加固、支撑。
3、软弱土层中的基坑开挖必须先支护，开挖过程中应观察边坡的稳定性，如发现坑顶面出现裂缝、坑壁坍塌、涌水、涌砂等情况，应立即停止施工，进行加固后方可继续施工。
4、基坑深度超过2m时，坑内应设梯子，供人上下。基坑内作业人员应有安全立足点，上下垂直作业应有隔离防护。
5、基坑四周防护采用双横杆钢管护栏，当基坑四周采用板桩时，可将钢管打入板桩外侧，护栏上设置安全警示标志。
6、基坑开挖产生的废弃物必须及时清理、运走钢结构桥梁安全技术交底，严禁在周围堆放土方、石方、机械设备等重载物。
基坑施工危险源识别及防治措施
基坑施工
楼层平面图
侧面图
基坑防护
基坑开挖
阐明：
1、当基坑深度超过1.5m时，必须根据土质情况设置坡度或附加支撑。
2、基坑外0.5m设置1m高防护栏杆，柱距2m，外设安全网；基坑旁设立警示标志。
3.桥墩、盖梁施工
1、桥梁墩台、盖梁施工高度超过3.0m时，必须在其周围搭设脚手架，脚手架设计计算及搭设方案须经监理工程师批准，脚手架搭设人员须持证上岗。
2、脚手架应采用φ48钢管脚手架，脚手架立柱与水平杆间距应符合要求，并按要求设置斜剪刀撑，四角安装拉绳。
3、脚手架基础应夯实，并设置方形木垫块。脚手架上应设置供人上下的梯子，梯子应设置护栏，梯子爬升角度不宜大于60度。脚手架应随施工进度而建，顶部应设置不小于3㎡的工作平台，全面积铺上不小于125px厚的木板。四周应设置护栏及外置安全网。
4、进入施工现场人员必须佩戴安全帽，离地2m以上作业人员必须佩戴安全绳，高空作业人员必须进行身体检查，患有高血压、癫痫等疾病的人员不得进行高空作业。
5、施工现场桥墩、盖梁上应设置施工识别标牌，标牌尺寸为0.7×0.5m，蓝底白字，内容包括墩号、墩高、结构类型、混凝土等级、施工队伍等。
危害识别及防治措施
正视图
侧面图
阐明：
1、脚手架搭设应符合有关的安全技术规范。
2、采用单管立杆扣件式双排脚手架，钢管直径为φ48mm，脚手架外立面设置剪刀撑，剪刀撑必须在同一立面收口，四边也必须收口。
3、工作平台四周设置1.5m高护栏，并安装外置安全网；脚手架四角安装防风钢缆，并与基础牢固锚固。
脚手架基础、剪刀支架、梯子
脚手架梯子
阐明：
1、脚手架基础必须压实平整，排水畅通；每根立杆必须配备钢底座及垫块（木板或预制混凝土）。
2、脚手架人行梯的坡度不得超过60度，宽度应大于2000px，踏步高度不得超过1250px，踏板采用双钢管用万能夹连接，两侧应安装扶手。
3、剪刀桁架斜杆搭接长度不应小于2500px，应等间隔设置3个旋转扣件固定，端部扣件边缘至搭接斜杆端部距离不应小于250px。
墩柱及盖梁施工
梯子和工作平台
码头施工
盖梁施工平台
护栏示意图
警示牌 30cm×40cm
阐明：
1、工作平台四周设有1.5m高防护栏杆，护栏上及上下梯子上均挂有安全网。
2、盖梁模板安装应单独设置支撑架，不得支撑在脚手架上。
4.全高支架现浇梁
1、应进行全楼面支撑结构及地基处理设计，设计计算及施工方案应经监理工程师批准。
2、搭设、拆除脚手架的人员应持有特种作业证。
3、组织施工人员进行安全教育和安全培训，对整个施工过程、关键操作点进行全面的技术交代。
4、所有安全防护材料使用前必须检验合格，支架使用前应全面检查立柱、各种杆件、桁架连接、接头连接、贝雷梁连接等支架构件及安全装置。
5、支架使用前必须做预压试验，加载顺序、重量应符合施工方案要求，并核对加载测量数据、弹性变形、非弹性变形测量记录表。
6、支架顶部应安装平台、栏杆、梯子等防护设施；施工现场应设置安全警示标志。所有进入施工现场的人员必须佩戴安全帽，高空作业人员必须佩戴安全绳、穿防滑鞋。
现浇梁危险源识别及防治措施

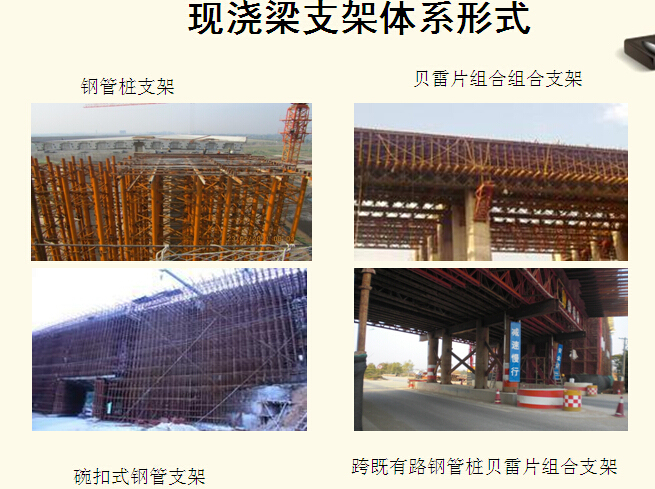

带支架的现浇梁施工
现浇支撑架设
护栏侧视图
护栏正面图
现浇梁施工防护
阐明：
1、脚手架搭设应符合有关的安全技术规范。
2、搭设现浇梁支架时，两侧宽度不得小于梁边1.0m，工作平台应设有走道板、护栏，并应设外安全网。
3、为防止被高空坠物砸中，在周边边缘10m范围内设立安全警戒线及警示标志。
全高支撑基础处理
地基处理段
支持基础治疗
脚手架搭设平面图
阐明：
1、搭建全厅支架的场地必须硬化，保证地基承载力符合要求。周边应设置排水沟，防止雨季长期积水造成地基不均匀沉降。
2、一般地基处理要求：500px厚5%灰土+250px厚C20混凝土；混凝土顶面设置方木或槽钢作为支架底座的支撑。
3、脚手架搭设后必须进行预压试验，符合施工要求后方可使用。
现浇梁安全防护
爬上爬下梯子
梯子宽1.0m，栏杆高1.5m，上面铺有不小于125px的薄钢板或木板。
连接梯
孔钢网盖
中心带保护
阐明：
1、施工时上下层梯子与梁、板的连接通道应用钢管建造，其下部应铺设钢板或硬木板（参照脚手架梯子）。
2、箱梁顶预留施工口必须采用钢丝网盖或木板遮盖保护。
5.移动模板施工
1、模板组装时应有专人全程监护，组装完成后应进行全面的安全性能检查验收。移动模板首次组装后应进行荷载试验。试验前应指派专人对移动模板状况进行全面检查，试验时应测量各部位的变形情况。
2、安全保护装置应齐全、有效。液压系统运行应有专人监护，发现异常应立即停机检查。
3、在支撑平台及走道上，应满铺脚手板，并在其四周设置高度不小于1.0m的永久性栏杆、安全网等防护设施并扎扎牢固，栏杆上应设置各种警示标志。
4、上下移动模板的梯子应安装牢固，并根据计算确定同时上下人数及上方悬挂防坠落标志。
5、移动模板穿越道路时，不能封闭道路施工时，应在移动模板适当位置悬挂限高、限速标志，并安排专人对道路交叉口进行保护。
6、施预应力时，应明确标示预应力区域，构件两端严禁站人。
7、风速达6级时，应停止露天起重、装卸、高空作业、混凝土泵送等作业。夜间作业应有充足的照明。
移动模板施工危险源识别及防治措施
移动模板施工的边缘保护
6.吊篮悬臂施工
1、吊篮进场应进行调试、组装，应有专人指挥，无关人员不得进入起重作业区。调试、组装后必须进行静载试验，检查部件连接、接头焊缝、杆件变形等情况。
2、吊篮悬挂系统的吊杆应采用塑料套管等绝缘材料包裹，防止施工时电弧损坏。
3、0号区块施工工作平台边缘应设置防护设施，墩台两侧与平台间修建的人行道板应连接牢固。
4、吊篮行走滑道应平整、直，限位器应设置牢固。吊篮移动前必须撤离吊篮内人员，禁止在移动的吊篮上站、坐。
5. 预应力施工时，应明确标记张拉区域，严禁任何人留在千斤顶后面。
6、吊篮边缘防护应符合要求，无孔洞，栏杆高度不应小于1.2m，上下通道齐全。施工现场应设置禁止、警告、指示标志。
预制梁施工危险源识别及防治措施
预制梁施工
保留梁基础
模板堆放整齐、稳定
预应力张拉保护
阐明：
1、梁的存放场地必须平整、压实、干燥、无积水，保证交通畅通；存放的梁的承重梁必须具有足够的强度和刚度。成品梁堆放不得超过三层，并进行受力计算，确保存放安全稳定。
2、模板应分类堆放整齐、牢固，大型模板存放必须采取防倾倒措施。
3、预应力张拉区域设置明显的警示标志及张拉防护挡板，挡板采用75px厚木板+不小于5mm厚的钢板组成，确保有效的防护。
8.预制梁的架设
1、各类机械设备必须经相关部门检查验收合格后方可使用，并保存验收记录，以备检验。
2、起吊、运输、架设梁应有专人指挥，并有专门安全员在场进行运输、架设安全检查。信号应正确、清晰，并密切观察各部位安全状况。如发现异常，应立即停止作业。
3、架梁机械在使用过程中应定期检查、确认，严禁超范围使用、故障运转，作业前应全面检查机械及安全装置，确认无误后方可作业。
4、提梁作业时，应有专人负责清理走道、平整场地；提梁机械应严格按照安全操作规程操作，做到四点同步、行驶平稳。
5、梁运速度应为3～5公里/小时，并应采取防撞措施。
6、预制箱梁架设期间，运梁通道上应停止其他施工作业，禁止其他车辆进入道路；桥梁上进行铺架作业时，严禁车辆、船舶、行人从桥下通行。应有相应的安全禁行标志，并派专人值守巡视。
7、架梁起重机的上平面通道、墩顶应设置护栏、上下梯、人行走道等安全设施。
8、夜间及五级以上大风（暴雨）时禁止架梁，冬季架梁应有防冻、防滑安全措施，夜间作业照明应使用安全电压。
预制梁安装危险源识别及防治措施
预制梁安装
阐明：
1、施工现场应平整、压实，现场设立警戒线及明显的警示标志，与工作无关的人员严禁进入。
2、梁架设全过程必须有专人指挥，统一指挥指令、手势，确保各人员配合到位。吊装期间，梁下严禁站人。夜间应悬挂警示灯，保持充足的照明。☞点击：工程资料免费下载
预制梁安装
临时护栏设置（单位：mm）
在现场设立警告标志
安全护栏
阐明：
1、安装好的桥梁两侧采用φ48钢管设置护栏，柱、梁之间预留钢筋焊接牢固，护栏上挂安全网。
2、在施工现场设立安全警示标志。
九、立交桥通道安全防护
1、修建跨线桥梁必须编制专项施工计划，报驻地办事处审查、总经理室批准。
2、跨铁路、国道、省道的桥梁建设前，应当与有关部门协商有关事宜，组织专项审查，签订安全协议。
3、跨县道、乡道修建桥梁前，应当与有关部门协商有关事宜，签订安全协议。
4、修建跨界、省、县公路桥梁时，应设置钢结构安全顶棚，顶棚净高应符合要求，并在顶棚侧面悬挂安全网；
5、修建跨界、跨省、跨县桥梁时，应在通道两端设置限速、限高警示牌、减速带等，必要时可设岗哨监视管理。
6、跨乡村公路或施工便道修建桥梁时，应在通道两端设置限速、限高警示标志。
危害识别、风险评估及防控措施
跨境、省县公路桥梁建设防护
钢结构防护棚
限高架
警示特征
阐明：
1、修建跨界、省、县公路桥梁时，应在通道两端100米处设置减速带及限速、限高警示牌，其规范应符合国家有关规定。
2、防护棚出入口应至少宽于梁边1.5m，防撞墩应宽0.5m钢结构桥梁安全技术交底，高0.5m。3、必要时应设岗哨监视管理。
穿越农村公路和便道的施工通道防护
桥梁防护棚
限高架
阐明：
1、跨乡村公路、施工便道修建桥梁时，应在通道两端20米处设置限速、限高警示标志，规格符合国家有关规定。
2、防撞护栏厚度0.30m，高度0.40m，乡村道路及施工便道限速5km/h，限高4.5m。
