钢结构应严格进行防锈和涂装，确保结构的安全性和耐久性。钢结构构件涂装应根据构件实际生锈、腐蚀程度采取修复措施。
1. 锈蚀等级划分

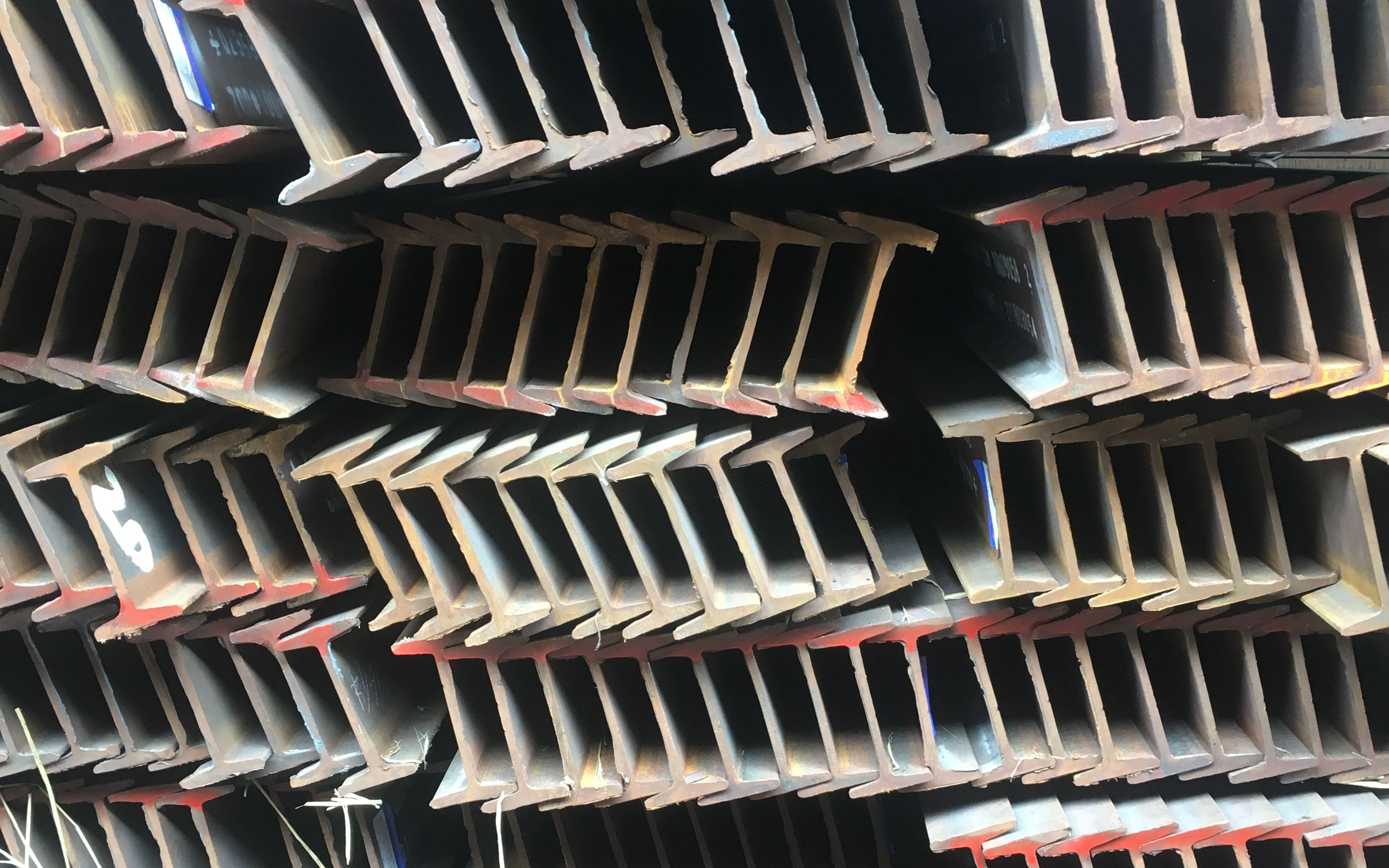

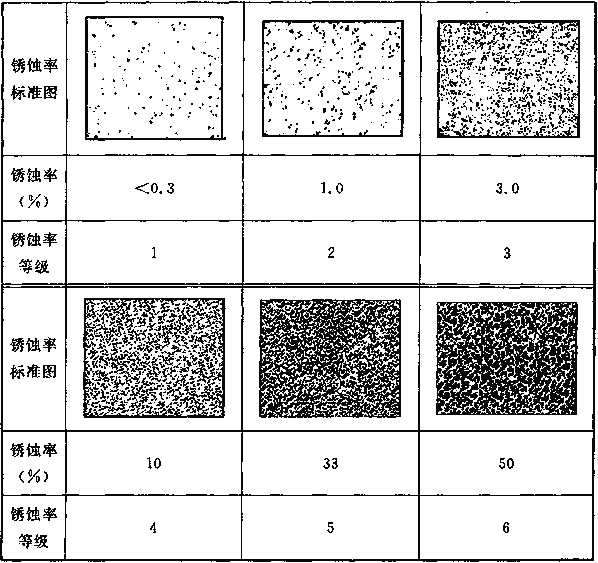

1、钢材表面的锈蚀程度是钢材的原始表面质量等级，用A、B、C、D四个锈蚀等级表示，文字说明如下：
AA钢材表面覆盖着大面积的氧化皮但几乎没有生锈；
B钢材表面已出现锈蚀，氧化皮开始剥落；
C 氧化皮已被锈蚀剥落，或可被刮掉，且在正常视觉下钢材表面可见轻微麻点；
D 氧化皮因生锈而剥落，在正常视觉下钢材表面可见普通的点蚀。
2. 规范中对钢材腐蚀等级的要求
住宅钢结构构件所用钢材表面原始锈蚀等级不应低于B级钢结构面漆底漆，应采用除锈方法（喷丸、喷砂），除锈等级不应低于Sa2级。（《住宅建筑钢结构设计规范》CECS 261:2009）
重要构件及修复困难的部件不宜采用表面腐蚀等级为D级的钢材，并应采用使用寿命长的防护涂层。（《工业建筑防腐蚀设计标准》GB/T 50046-2018）
原始表面腐蚀等级为D级的钢材不宜作为结构用钢；（《冷库设计标准》GB 50072-2021、《钢结构设计标准》GB 50017-2017、《钢结构加固设计标准》GB 51367-2019）
构件所用钢材的初始腐蚀等级不应低于C级；对于薄壁构件（厚度t≤6mm）或主要承重构件，不应低于B级（《钢结构防腐涂装技术规范》CECS 343:2013）
2.钢结构除锈等级
1、钢结构涂装前应进行表面处理。防腐设计文件应提出表面处理的质量要求，并应明确规定表面除锈等级和表面粗糙度。钢结构除锈前应清除焊渣、毛刺、飞溅物等附着物，对棱角进行钝化处理，清除基材表面可见的油脂等污物。
2、钢结构涂装前除锈水平除应符合现行国家标准GB 8923《钢材涂装前表面锈蚀等级及除锈水平》的有关规定外，还应符合表1规定的不同涂装表面的最低除锈水平。
表1 不同涂层表面的最低除锈水平
注：1新建工程重要构件除锈等级不应低于
；
2 喷涂或喷砂除锈后的表面粗糙度应为40μm~75μm，且不应大于涂层厚度的1/3。
3、钢材的除锈方法、除锈质量等级及具体质量要求见下表。
表2 除锈方法及除锈质量等级
3.钢结构防腐设计
1）钢结构防腐涂层设计应包括：
1、评价结构环境条件、腐蚀程度及防腐涂层设计使用寿命的要求；
2 钢材表面的锈蚀程度及除锈程度要求；
3.所选用的防护涂层支撑体系、涂装方法及其技术要求；
4.所采用的防护材料、密封材料或特种钢材（镀锌钢板、耐候钢等）的材质及性能要求；
5.施工质量、验收应遵循的技术标准和要求；
6.使用阶段维护（修理）的要求。
2）涂料应选用有可靠工程实践经验、经验证适用于腐蚀物质的防腐性能优良、环境友好的产品。选用新产品时，应进行技术经济论证。同一套防腐涂料中的底漆、中间漆、面漆应具有良好的相容性，应选用同一厂家的产品。
表3 常用防腐保护层配套
注：1、涂层厚度是指干膜厚度；
2、富锌底漆涂装层数视品种而定，使用硅酸乙酯富锌底漆、硅酸锂富锌底漆、硅酸钾富锌底漆时，宜涂装一层；使用环氧富锌底漆、聚氨酯富锌底漆、硅酸钠富锌底漆、冷涂锌底漆时，宜涂装两层。
3)钢结构防腐保护层最小厚度应符合表4的规定。
表4 钢结构防腐保护层最小厚度
注：1防腐保护层厚度包括涂层厚度或金属层与涂层层的复合厚度；
2 室外工程涂层厚度应增加20μm～40μm。
涂层与钢材基体之间的附着力应不小于5MPa。
4）其他要求
1、一般钢结构的防腐设计年限不宜小于5年；重要结构不宜小于15年。应权衡一次性投资和设计使用年限期间的维护费用，选择合理的防腐设计年限。
2.当构件采用防火涂料进行防火保护时，高强螺栓连接处的涂层厚度不宜小于相邻构件的涂层厚度。
3、当钢结构表面的防火涂料不具备防腐性能时，不应将防火涂料当做防腐涂层使用。构件表面应采用防锈底漆、防腐中涂、顶层防火涂料、防腐面漆进行防护。防火涂料的材料组成、防腐性能、致密不透水性能等不能代替防腐涂层。因此，涂装防火涂料的构件表面仍应按防腐要求进行防锈处理，涂装底漆、中涂后再罩上防火涂料。
3、防锈底漆应与防火涂料相容性好，且附着力好，与防火涂料配套的底漆体系见表5。
表5 防火涂料配套底漆体系
4.钢结构防火涂料
1、钢结构防火涂料有膨胀型防火涂料和非膨胀型防火涂料，膨胀型防火涂料又称薄型防火涂料，装饰效果好；非膨胀型防火涂料又称厚型防火涂料、隔热防火涂料，其分类可按表6分类。
表6 防火涂料分类
2、薄涂型钢结构防火涂料的技术指标应符合表2.0.2的规定。
钢结构薄涂防火涂料性能表2.0.2
3、厚涂型钢结构防火涂料的技术指标应符合表2.0.3的规定。
厚涂钢结构防火涂料性能表2.0.3
4、钢结构使用防火涂料时，应符合下列规定：
1.对室内外露钢结构、轻型屋面钢结构和有装饰要求的钢结构，当规定耐火极限为1.5h及以下时钢结构面漆底漆，应采用薄涂钢结构防火涂料。
2、对于室内隐蔽钢结构、高层全钢结构、多层厂房钢结构，当要求耐火极限在1.5h以上时，应采用厚涂型钢结构防火涂料。
3、对于露天的钢结构，应采用适合室外使用的防火涂料。
