钢结构是用钢材料制成的结构，是主要的建筑结构类型之一。钢结构建筑的数量标志着一个国家或地区的经济实力和经济发展水平。2000年以后，我国经济进入快速发展阶段，成为世界钢铁生产大国。
目前钢结构设计中最突出的问题就是在钢结构施工图设计中设计图纸深度不够，无法真实细致的体现每个构件上的钢结构信息，因此在钢结构施工图设计完成后需要进行详细的深化。
钢结构详细设计流程
钢结构深化设计是指钢结构的详细设计，是在钢结构施工图设计之后进行的。详细设计人员要根据施工图提供的构件布置图、构件截面、主要节点构造及各项有关数据和技术要求，严格遵守有关钢结构设计规范及图纸的规定，对构件的结构进行完善。
根据工厂制造条件、现场施工条件，综合考虑运输要求、吊装能力及安装因素，确定合理的构件单元，最后利用专业的钢结构深度设计及制图软件，将构件的整体形式、构件内各部分的尺寸及要求、各部分之间的连接方式等详细展现在图纸上钢结构设计深化及详图表达，以便制造安装人员通过查看图纸就能清楚地了解结构要求和设计意图，完成构件在工厂的加工制作和现场的组装安装。
钢结构详图是连接结构设计和构件加工制造的桥梁，为钢结构加工制造工厂和现场施工安装单位提供构件加工、安装的必要依据，及时向建筑工程师、结构工程师反映工厂加工和现场安装中无法解决的问题，以及可行的解决办法，避免影响工程进度、质量和造成经济损失。
钢结构深度设计内容
一般来说，钢结构深化设计包括以下内容：
1.全套图纸的归档分类、编号、零部件的编号原则、材料要求、特殊加工要求及质量要求、施工布置的基本原则、防腐防火要求、储存、运输条件等。
2、建筑安装图：整个建筑物中各构件的位置及安装方式，一般包括平面图、立面图，主要用于指导施工现场的安装施工，同时也是一种布局检查，看看各构件的安装是否相撞。也可供建筑、结构设计工程师检查、审查详细设计图。
3、构件加工明细、零件加工明细：零件的切割、钻孔、刨削等加工，焊接及构件加工，表面处理等。主要用于指导工厂制造加工的图纸、文件（狭义的钢结构明细，即加工明细）。
4、材料清单：提供材料采购、预算的依据，以及加工的进度控制与管理。该类信息是加工管理不可缺少的依据，加工单位可利用它进行加工组织规划、成本控制、进度管理等一系列管理工作。
5、深化焊接标准及节点细节：以结构设计的数据成果为基础，在行业及国家标准的指导下，考虑加工制造单位技术装备的实际情况，提供给设计人员检查、审查，并向加工厂家提供加工操作的依据。
钢结构详图设计软件

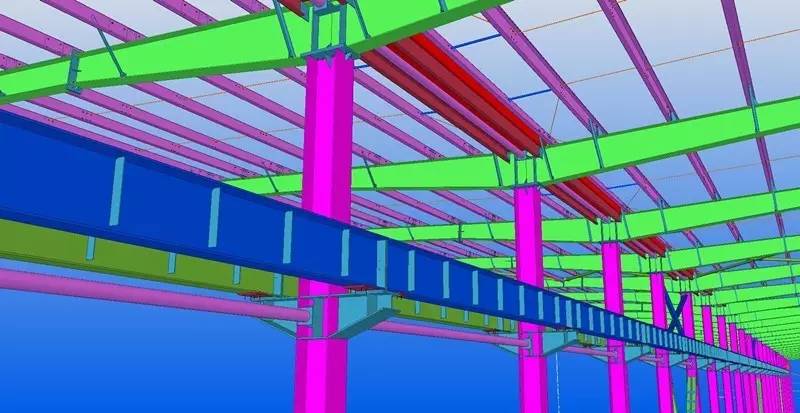

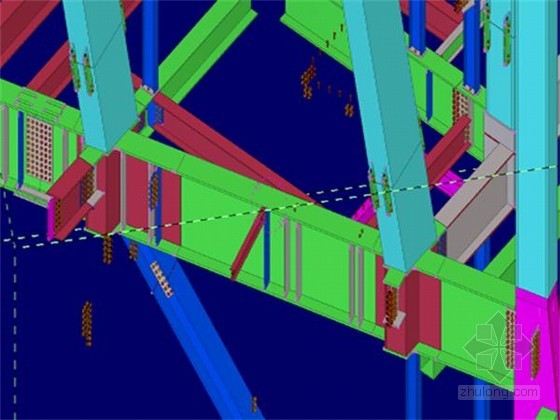

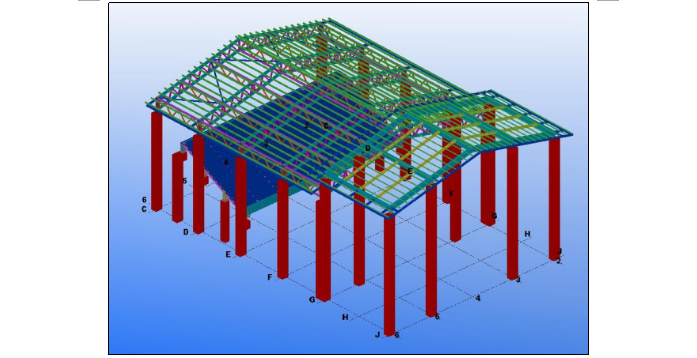

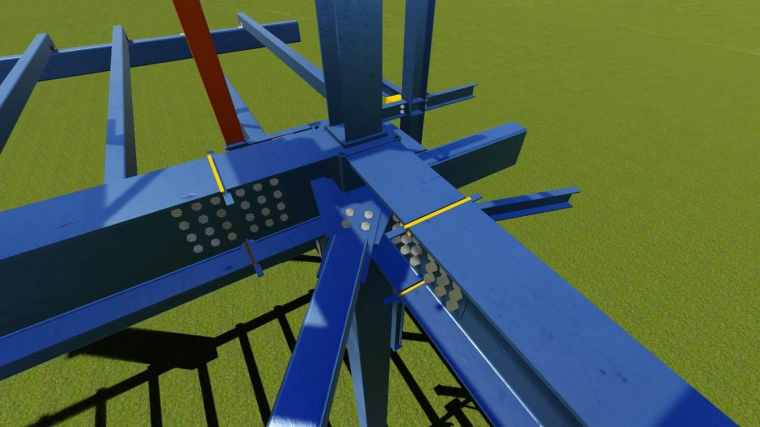

Tekla Structures 是一款多功能的三维智能建模软件，可以创建完整的三维模型。其独特的基于模型的建筑系统可以精确设计和创建任意尺寸的刚性结构的复杂三维模型，模型中包含了加工、制造和安装所需的所有信息。
使用 Tekla Structures 您可以：
软件功能（2022 版）
借助 Tekla Structures 2022 中的自动化功能，可以更快地协作、缩短项目工期、实现更顺畅的工作流程并做出有效决策。借助异地制造，可以通过更好的工作流程、快速协作和缩短施工工期在项目早期做出决策。进入一个便捷的新时代，并通过先进的无纸化工作流程和高度自动化的制造改变您的构建方式。
1. 更智能地创建制造图纸
更高效地创建单件、装配和浇注单元图纸。我们扩展了 Tekla Structures 产品的智能功能，为您提供更高效、更直接的制造装配图创建方式。我们投资开发模型，以便快速、高效、准确地生成文档。
2. 钢筋现在被视为钢筋笼组件
基于 Tekla Structures 的核心细节设计优势，您现在可以使用装配功能创建钢筋笼，类似于钢和预制件。针对设计制造和装配 (DfMA) 或场外施工工作流程，您现在可以详细设计、编号、报告、记录和导出钢筋笼、配件和嵌入件。
3. 更容易控制钢筋间距
对所有钢筋命令使用无缝间距工作流程。根据一致的反馈，我们通过在钢筋组上实施相同的间距控制，进一步简化了钢筋间距工作流程。
4. 简化复杂几何形状的加固
借助新的“支腿表面”功能，无论形状多么复杂钢结构设计深化及详图表达，都可以在混凝土表面上自动创建钢筋组。该过程利用自动创建的水平和垂直层，可以使用标准编辑命令进行编辑。
5. 更快的绘图和渲染
绘图渲染速度比以往更快！现在您可以享受类似 CAD 的绘图速度以及改进的平移和缩放性能。
6. 参考模型的新渲染选项
元素可见性中添加了新功能，使得区分参考模型、组件和零件变得比以往更容易。
7. 新的 IFC4 导出
可以将为加固元素创建的新制造和对象数据添加到 IFC4 导出中。属性窗格现在提供子类型，为 IFC4 导出提供进一步的分类可能性。我们添加了特定于桥梁的 IFC4 导出功能，以便通过基于模型的数字工作流程进行桥梁设计和施工。
8. 使用 Bridge Creator 创建更复杂的几何图形
Bridge Creator 扩展改进了抛物线变化。纵向抛物线变化现在允许创建更复杂的几何形状。桥梁工程师可以根据抛物线方程创建横截面沿整个长度变化的抛物线。
9. 沿桥梁任意线创建剖面
您现在可以沿任何预定义路径创建剖面图。此功能允许您构建整座桥梁的整体可视化，这在您的工作中非常常见。可以沿任何线（包括回旋线和蛇形线）创建剖面图或立面图。
10. 使用 Quadri 连接器轻松共享数据
Tekla Structures 和 Quadri 之间的新连接器为公路和铁路设计师提供了一种双向交换数据的无缝方式。您可以随时利用这款最新的公路或铁路一致性工具，并在中央 Quadri 模型中共享您的桥梁。
11. 使用 Tekla Structures 中的动态碳排放评估创建清洁环保的项目
Tekla 软件在设计阶段进行碳评估的功能现在也可在 Tekla Structures 中使用。
使用新的隐含碳计算器，直接在 Tekla Structures 中评估设计对环境的影响。使用动态计算工具快速比较各种结构选项，完成后，通过 oneClick LCA 链接获取经过认证的隐含碳报告。
12. 充分利用 Grasshopper 从未如此简单
Tekla Structures 中的 Grasshopper 组件的外观和功能与传统 Tekla 组件类似，但它会在后台触发任何 Grasshopper 定义以在 Tekla 中生成对象。开始使用可视化脚本开发您自己的 Tekla 自定义组件。
软件详细信息：
如果您对钢结构深化设计感兴趣，有相关项目需求，或者想购买/试用钢结构深化设计软件Tekla Structures，请联系我们：13918635063。
【扫描二维码申请软件7天免费试用】
