当地姑娘第一次结婚——套筒灌浆新技术的姊妹篇
图穆伦
虚假的事物可以随意想象，只有真实的事物才能被理解。
--------牛顿
首先感谢公众号土木吧开放宝贵的公共资源，发表第一篇关于新型套筒灌浆技术的文章，也感谢公众号工业建筑客观转载。 由于篇幅限制，上一篇文章没有来得及提及当地灌浆方法的改进——当地女孩第一次结婚。 研究小组心中有遗憾，希望新婚的土着女孩能够更加幸福。 我国必然成为工业强国，各行各业走工业化道路是必由之路。 我们的研究团队只是顺应历史潮流。 成长的烦恼总是不可避免的，但有些人就是不想长大。
有网友想了解一些测试数据。 部分数据如下：

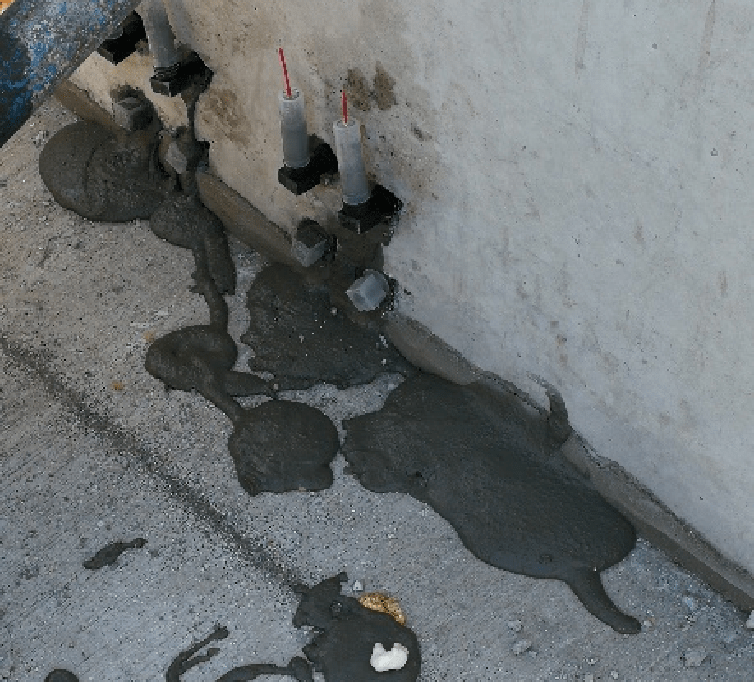

研究团队在某工地的测试表明，某副仓外墙板采用新型注浆工艺3分钟后，3小时后，Φ40管道内浆液最终回落至200mm（经检查，没有漏浆）。 粗略计算Φ16钢筋套筒相当于套筒内浆液补充607mm。 按4个袖子计算，相当于每个袖子落差152毫米。 该值超过了套筒的钢锚固长度（8d）。 换句话说，如果不补充水泥浆，套筒将完全没有水泥浆。
图1 新型注浆技术试验研究
课题组在青岛市即墨区进行的另一次试验表明，无隔间外墙板采用新型灌浆工艺，5分钟后，Φ40管浆最终在3小时后回落至420mm（经检查，有无漏浆现象），使用Φ16钢筋套筒粗略计算相当于套筒内补浆1274mm。 按9个袖子计算，相当于每个袖子落差142毫米。 该值也超过了套筒的锚固长度。 (8d)。 换句话说，如果不补充水泥浆，套筒将完全没有水泥浆。
图2 新型注浆技术试验研究
新技术灌浆套筒饱满度检查：在灌浆材料失去流动性之前，可随时拉出灌浆口密封件并堵住进行目视检查； 灌浆材料失去流动性后，可随时通过钻孔用内窥镜检查。
图3 目视检查灌浆质量
图4 灌浆质量内窥镜检查
研究团队认为，传统注浆技术中出现个别套管注浆不足问题的主要原因不是缺乏专业人才、管理不到位、责任心不强，而是对灌浆技术缺乏了解和消化吸收。现有套筒灌浆施工技术。 ，尚无适合我国国情的注浆设备和成熟的注浆施工技术。
《老子》云：“成、名、隐，是天道”。 兔牛在数十个项目中展现了迷人的外表，并实现了每个袖子的100%填充； 有国企老板做媒，把她娶成垂直会员钢结构 二次灌浆，不再在外面露脸。 我们的研究小组只是智能人类思想的搬运工。 有一首《贤妻》诗为证：
不必担心出生于名门望族。
夫教子过春秋。
缠绵是一种天赋，
母亲的爱永无止境。
两脚立在尘世路上，
一贞洁钢结构 二次灌浆，消解古今一切烦恼。
诱惑永不停息，
幸福的家庭羡慕月亮。
感谢几家预制件厂家无私生产测试墙板和测试框架柱。 由于设计发生变化，施工现场担心验收不通过，所以没有大规模使用。 您能给施工现场一些建议吗？ 改进型剪力墙板和改进型框架柱如何通过检验？
图5 预制工厂实验剪力墙板生产
图6 实验剪力墙板
图7 实验框架柱
图8 模拟剪力墙面板灌浆
图9 灌浆至初凝后，浆液下降85mm，无渗漏。
附：
目前，套筒灌浆项目尚未获得科研经费。 明年考核通过后，可能会有目前自有资金投入的十分之几的补贴。 我们曾经想立即止损（不然年底工资都保不住），回到我们呆了近30年的结构检测评估舒适区； 但我们又不能停下来，因为我们害怕辜负那么多默默支持我们的亲人和朋友……
《周易·坤卦》：“君子有大前途，先失而后胜。” 如果有机会，研究团队将继续开发套筒灌浆快速封堵技术（一个工具，可重复使用，环保；可随时吊装填充）、立式构件快速吊装技术（一个工具，可重复使用，环保） ；塔机无需等待构件调整安装，半天或一天即可吊装一层并完成灌浆；新手5天吊装一层不是梦，有经验的人3天一层就可以正常），叠板叠层技术（一种工装设备，可重复使用，环保；层压板有6层以上，不开裂，不变形），套筒灌浆连接件原位拉丝仪（连接器不需要从构件上取出，只需剪掉上面的钢筋即可）等实验报告，请给我您的建议。
启示
有人说，套筒灌浆新技术有从我（构件灌浆嘴）开始，先满足别人（灌浆层），再满足我自己（灌浆套筒），最后和谐（完美连接）的崇高用意。子结构）。 道德。
也有人说，真理始终如一，趋势完美。 在100%保证灌浆质量的前提下，除适用于预制混凝土套筒灌浆、PPVC模块化施工（预制预制体积施工）、桥梁后张预应力隧道灌浆、锚杆灌浆、轻钢结构柱的二次灌浆地脚、地下注浆加固、设备基础注浆、地铁、隧道、地下等工程反驱施工缝预埋注浆、轻质板墙接缝注浆、堵漏注浆、冲孔桩注浆、加固时替换混凝土注浆、钢管约束混凝土的加固注浆……、微压注浆都可以采用。
（此流程为公益推广，如能证明确实侵犯知识产权，请联系公众号删除。）
