前言：
大家都知道，对于现在的游戏党而言，AMD平台已取代intel平台，成了大家首选的目标，特别是用当下很火的X3D处理器，再搭配一块好显卡，游戏体验绝对能用超一流来描述。当然，要想把处理器的全部性能发挥出来，一块好主板也不能忽视，这次给大家推荐的是七彩虹CVN X870 ARK FROZEN V14。
实际上，说到七彩虹所打造的AMD高端主板，上一代是X570系列，计算一下时间，竟然长达6年。那么，这块主板的表现究竟怎么样呢？看看下文，你就会得到答案。
开箱展示：
七彩虹CVN X870 ARK FROZEN V14是七彩虹目前出品的最高端AMD主板，它的配件不少，有一些M.2螺丝&螺柱，有SATA数据线，有插针转接头，有2根ARGB延长线，还有白色的WiFi天线。
在外观设计上，七彩虹CVN X870 ARK FROZEN V14采用标准ATX版型设计，整块主板主色调是白色，所覆盖的寒霜散热装甲为钛灰色，还配有少许橙色线条，并且有87、CVN和星舰元素加持，主板整体辨识度因此直接提高 。
当然，七彩虹CVN X870 ARK FROZEN V14整体的做工用料很不错。它的颜值高。就拿纯白的PCB来说，它是8层设计，具备优异的电气性能。在散热方面，覆盖的散热装甲多处采用了斜面切角与沟槽设计，能进一步增大散热效率。特别是第一个M.2插槽的散热装甲，它十分厚实，这是专门为PCIe5.0固态准备的。
供电方面，七彩虹CVN X870 ARK FROZEN V14主板水准一流，采用14+2+1相豪华供电设计，VCore配备80A高规格DrMOS，配套电容是高端片式聚合物电容，结合双8pin供电接口，9950X3D这样的处理器也能轻松应对，火力全开。
在内存方面，该主板很值得一提。它采用了4根DDR5插槽，每根内存插槽都采用合金加固设计，支持XMP/EXPO技术。单根内存最大支持48GB，总容量最大支持192GB。在频率部分，得益于优化布线和BIOS升级，官方表示内存频率最大支持8200MT/s（OC）。它也是目前七彩虹官方旗下标称内存支持频率最高的AMD主板。
在内存的下方，能看到七彩虹CVN X870 ARK FROZEN V14主板上有一个创新设计，即显卡快拆功能。过去很长一段时间，PCIe设备的尾部锁扣很难取消。因此，华硕、微星等主板改进了这个设计。没想到这次七彩虹也跟着这么做了，使得显卡拆解变得更加轻松。
七彩虹CVN X870 ARK FROZEN V14的PCIe扩展部分共有3条。第一条是PCIe 5.0 x16插槽，它是CPU直连的。第二条是PCIe x16插槽，其规格为PCIe 4.0 x4。最下方是一条PCIe 3.0*1插槽。并且，2条PCIe*16插槽都采用了合金包裹的方式，以此来防止显卡导致主板发生形变。
M.2插槽搭载了3个，第1条M.2插槽为CPU直连，采用PCIe 5.0X4规格，第2条M.2插槽同样为CPU直连，采用PCIe 5.0X4规格，第三个M.2插槽使用芯片组通道，采用PCIe4.0 X4规格，且与第二个PCIe X16插槽共享PCIe4.0 X4带宽。有三个M.2插槽，这些插槽都能够支持2242规格的固态，也都能够支持2260规格的固态，还都能够支持2280规格的固态，并且都能够支持22110规格的固态。另外还有4个SATA接口供用户使用。
在主板的I/O拓展能力这一方面，七彩虹CVN X870 ARK FROZEN V14属于业内一流水平。首先USB共有8个，其中4个是USB 3.2 5Gbps接口，为蓝色，2个是USB 2.0接口，为黑色，1个是USB 3.2 10Gbps接口，为红色，支持无CPU盲刷BIOS，并且还有1个USB 4.0接口，其带宽达40Gbps，还支持DP输出。网络方面配备的是5Gbps有线网卡，还有无线WiFi 7；音频接口保留了光纤同轴等接口，这些接口支持多声道输出。
拆解：
七彩虹CVN X870 ARK FROZEN V14在做工用料方面表现怎样呢 ，可以去看看详细的拆解 。
首先看看供电情况，这款主板采用了14+2+1相供电设计，拆开散热装甲后，很容易看到每一路供电都使用了80A的Dr.MOS芯片，该芯片的型号是MPS出品的MP87670 。
而PWM芯片则也是由MPS出品的MP2825进行控制。
祥硕出品了USB 4.0控制芯片，其型号为ASM4242，上行端口支持PCIe 4.0×4，兼容雷电4、雷电3以及USB 3.2 Gen 2×2模式，还支持DP1.4a视频输出。
X870主板的芯片组是PROM21芯片，2个芯片组的X870E有一定数量的PCIe通道，X870主板的PCIe通道数量比X870E少8个 。
有线网卡芯片是瑞昱的RTL8126，带宽为5Gbps。
无线网卡芯片采用了金属屏蔽罩，它是联发科出品的MT7925，也叫RZ717，多见于AMD的主板，支持WiFi7和蓝牙5.4，最大速率可达2880Mbps 。
我对显卡快拆感到好奇，于是进行了一番拆卸。它的整体结构并不复杂，不过在拆卸显卡方面，便利性有了不少提升。
BIOS展示：
如今七彩虹的BIOS在美观性上有很大提升，在功能性方面也有很大提升，尤其是这次的BIOS，升级到最新的1006后，就个人体验而言完全不逊色于“御三家”的BIOS。比如在简易模式下，它不但可以直接显示硬件详情，还能够对风扇转速进行设置，还可以对BOOT引导进行设置，还能对内存EXPO/XMP进行设置。
至于其他的一系列功能则是在高级模式中。在超频OC选项里，能够开启TDP TO 105W和X3D Game Mode这两项功能。前者的作用是为9600X、9700X处理器解除功率限制，以此提升性能。后者是开启X3D处理器的游戏模式，简单讲就是在X3D处理器上关闭SMT技术模拟出的逻辑核心，同时关闭未配备3D V-Cache缓存的CCD 。
在内存方面，这次除了开启EXPO/XMP功能外，还加入了Latency Turbo和High Efficiency Mode功能。Latency Turbo能大幅度降低延迟。High Efficiency Mode会自动优化内存参数。两者结合使用，可大幅度提升内存性能，增强游戏表现。
性能实测：
CPU：AMD锐龙R7 9700X

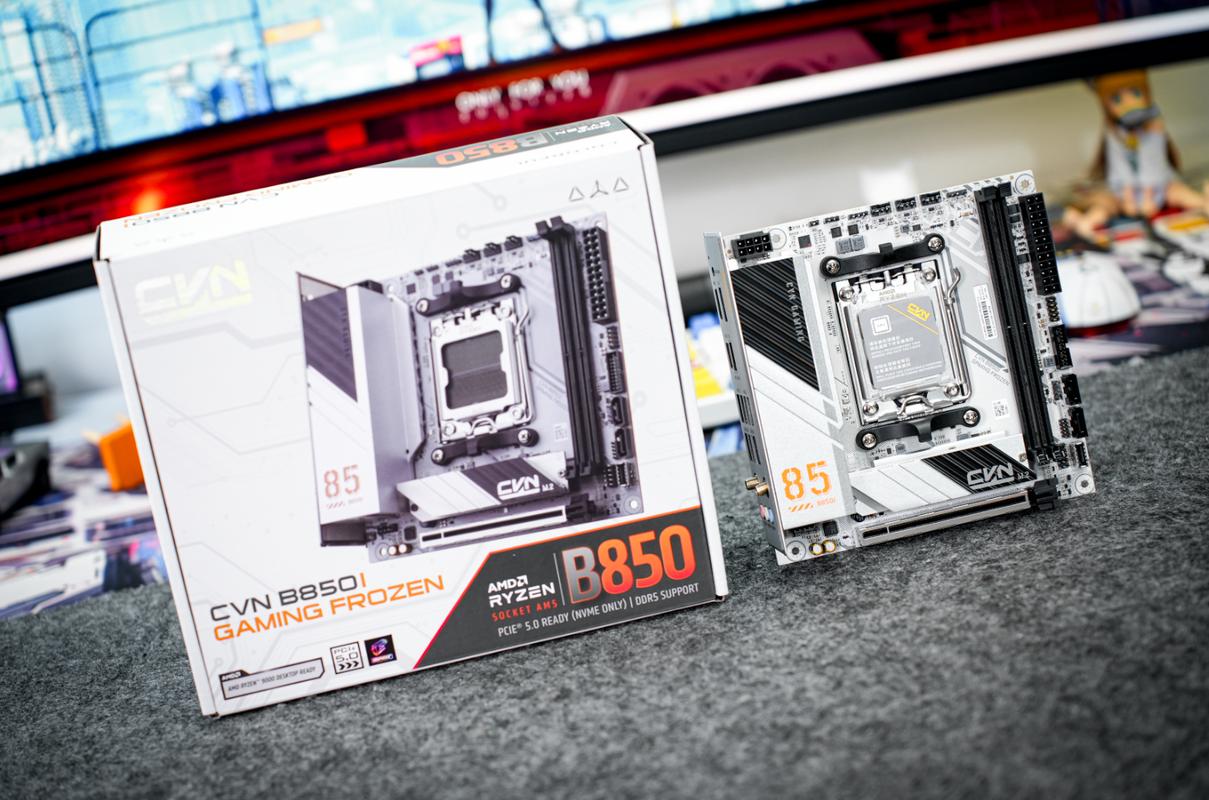

主板：七彩虹CVN B850I
内存为金百达白刃RGB DDR5，其传输速率为7600MT/s，时序为C36 。
散热器：超频三RZ400 V2
硬盘：西部数据WD_BLACK SN850X 1TB
显卡：影驰RTX 5060Ti圣刃OC MAX
电源：长城猎金部落F8白金全模组电源（额定850W）
默认状态：
在BIOS默认设置的情况下，CPU-Z实际测试AMD锐龙R7 9700X，其单核得分是828.2，多核性能为8054.4 。
进行CINEBENCH R23测试，单核得分是2131pts，多核性能为20732pts。
在CINEBENCH 2024测试中，单核性能的得分是130pts，多核性能的得分是1164pts。
默认内存频率是4800MT/s，借助AIDA64进行测试，读取速度为51507MB/s，写入速度为62452MB/s，复制速度为47532MB/s，延迟为96.3ns。
开启TDP TO 105W功能后：
用CPU-Z实际测试，AMD锐龙R7 9700X的单核得分是862，其多核性能为9133.3
进行CINEBENCH R23测试，单核得分是2197pts，多核性能为23690pts。
进行CINEBENCH 2024测试，单核性能是137pts，多核性能是1341pts。
开启内存的XMP，手动超频至8000MT/s，通过AIDA64测试，读取速度是59075MB/s，写入速度为83202MB/s，复制速度为56722MB/s，延迟为72.7ns 。
同样的频率和时序，将开启Latency Turbo功能，开启后，内存性能再次全面提升。同样的频率和时序，将开启High Efficiency Mode功能，开启后，内存延迟再次全面提升。此时，读取速度为63435MB/s，写入速度为89277MB/s，复制速度为61684MB/s，延迟为56.5ns。从这成绩能够看出，七彩虹CVN X870 ARK FROZEN V14在内存调教方面，已经达到了“御三家”的水平 。
在硬盘速度方面，七彩虹CVN X870 ARK FROZEN V14搭载的M.2插槽是PCIe5.0 X4规格，所以我此次使用了PCIe5.0规格的固态，即铠侠EXCERIA PLUS G4。经实测，其顺序读取速度突破万兆，达到了10255.9MB/s，顺序写入速度也在8400MB/s以上，这些成绩均符合官方标称速度。
在功耗方面，使用9700X进行实际测试，开启TDP TO 105W功能，通过AIDA64进行单烤FPU测试，此时功耗保持在135W左右，这一点也和其他主板厂商是一样的。
总结：
七彩虹CVN X870 ARK FROZEN V14是七彩虹再次发力AMD高端主板的产品，这波表现令人眼前一亮，在颜值方面到位，在做工方面到位，在用料方面到位，最重要的是BIOS方面经过了升级与优化，实用性大大提升，尤其很好支持高频内存，还加入了Latency Turbo和High Efficiency Mode这两个内存性能优化功能，使得性能表现完全不逊色于“御三家”。这样来看，结合目前2099的售价，它绝对是当下的不二之选，能够用来打造高品质的AMD电竞纯白主机。
