采用水平隅撑的侧向补强
（童根树教授译，日文资料由郁银泉大师提供）

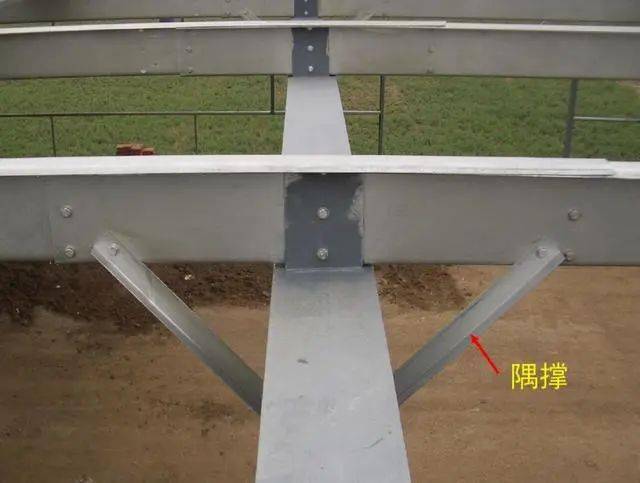

隅撑
土木吧
方法如图 5 所示，是在大梁 G1 的端部附近设置水平隅撑，让正交方向的梁 G11 承受支撑力，以此对 G1 进行横向补强。
图5 采用水平隅撑对 G1 下翼缘的侧向补强
假设上翼缘通过栓钉与 RC 楼板相连接，并且处于被约束的状态。钢梁 G1 的下翼缘和钢梁 G11 的下翼缘考虑用水平隅撑来相互连接。
假设是安全且简便的钢结构补强加固，不考虑 G11 两端柱的扭转刚性，仅把 G11 的下翼缘当作两端简支梁，如 图 5 左侧所示。假定受到图上所示的必要侧向补强力钢结构补强加固，对 G11 的水平方向弯曲进行计算，可能会达到数 10mm 的程度。如果变形较大，使用水平隅撑来约束变形的 G1 下翼缘的位置时，G11 很难保证具备为 G1 提供横向加固所需要的刚性。（译者评论：缺乏定量的依据）
如果仅 G11 的下翼缘无法具备足够的强度和刚性，那么存在一种方法，即如图 6 所展示的那样，将隅撑斜向放置，从 G1 的下翼缘连接到 G11 的上翼缘。图中的虚线表示的是 G11 的下翼缘也同时进行侧向补强的情况。
图 6 打火材料倾斜配置
本文是依据日本建筑中心在 2016 年出版的《根据构造计算适合性判定 建筑物构造实务要点》这本书的内容进行翻译的。
