内容解析（下）

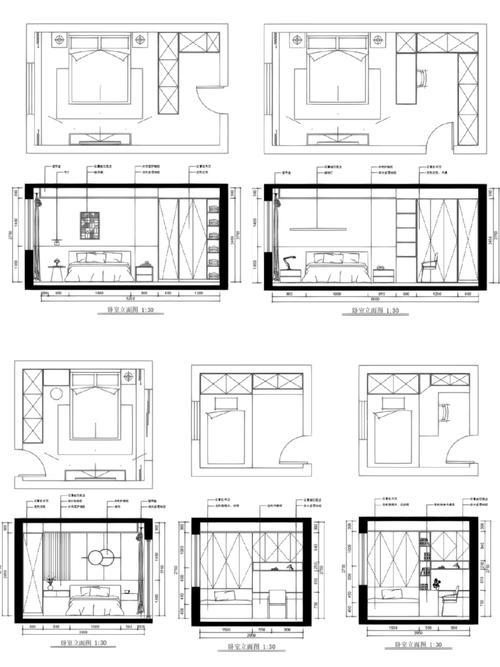

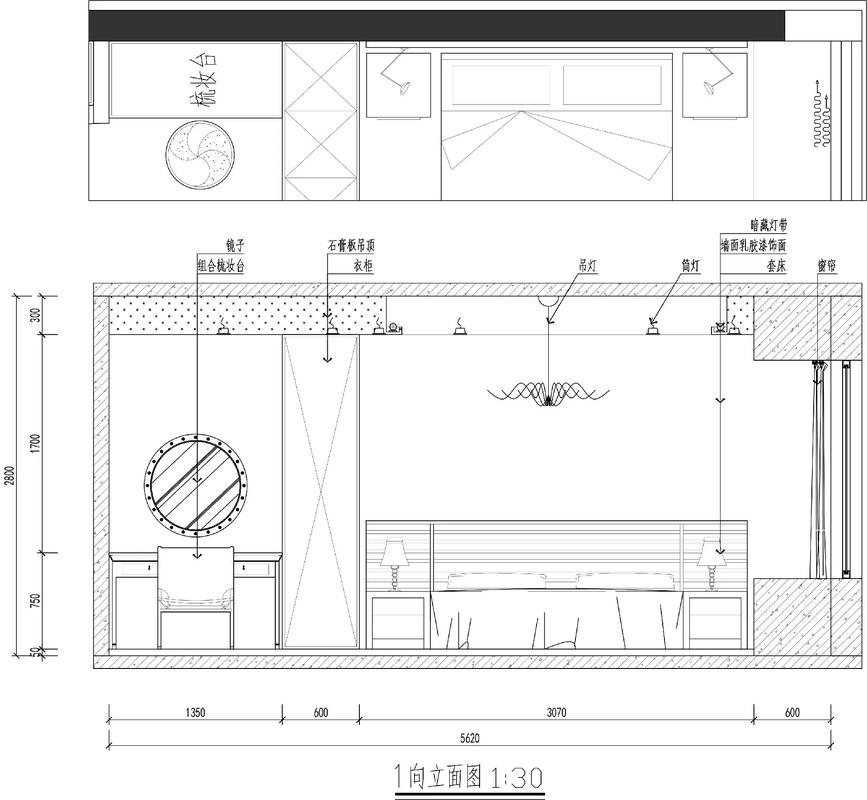

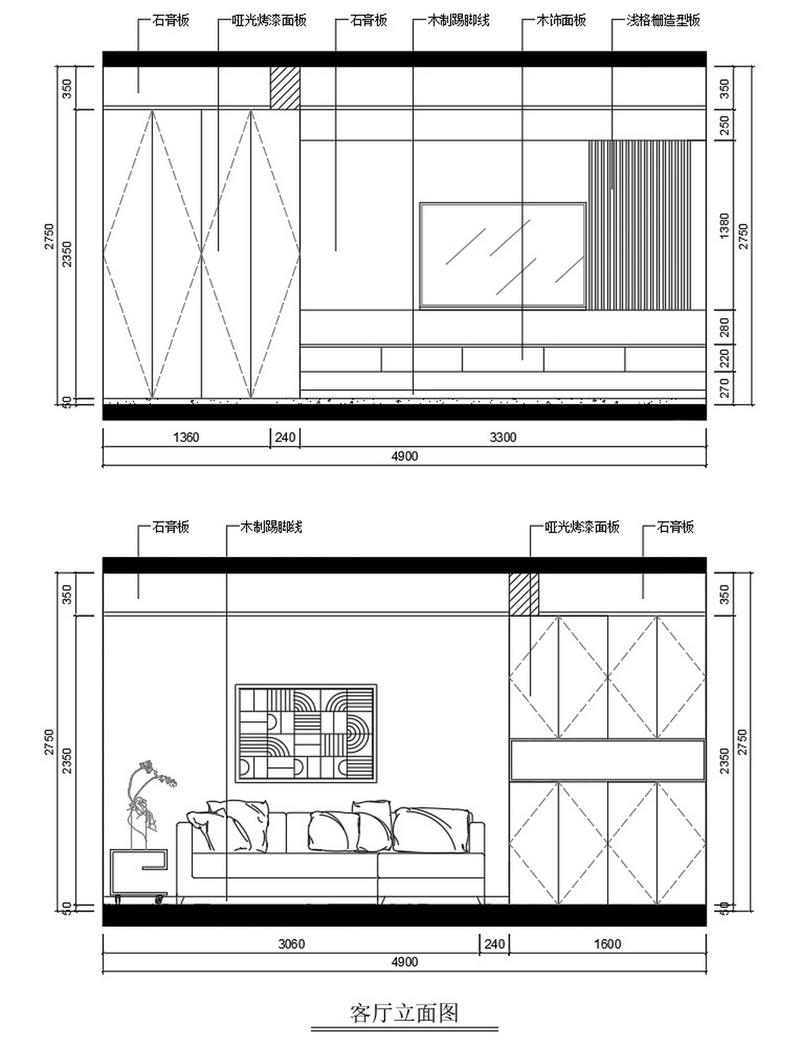

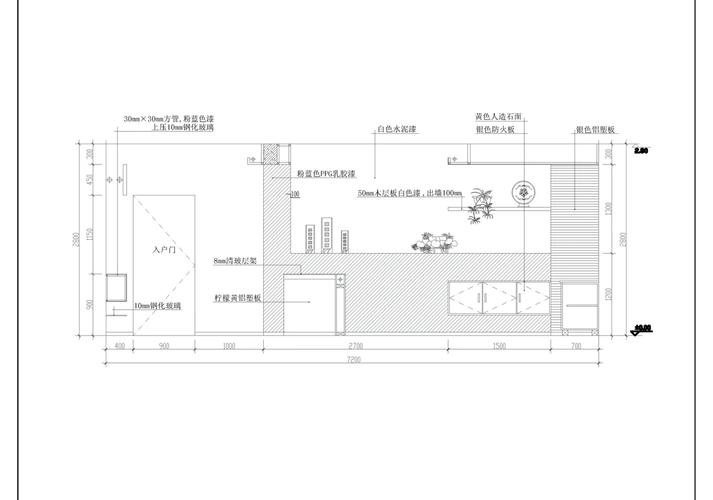

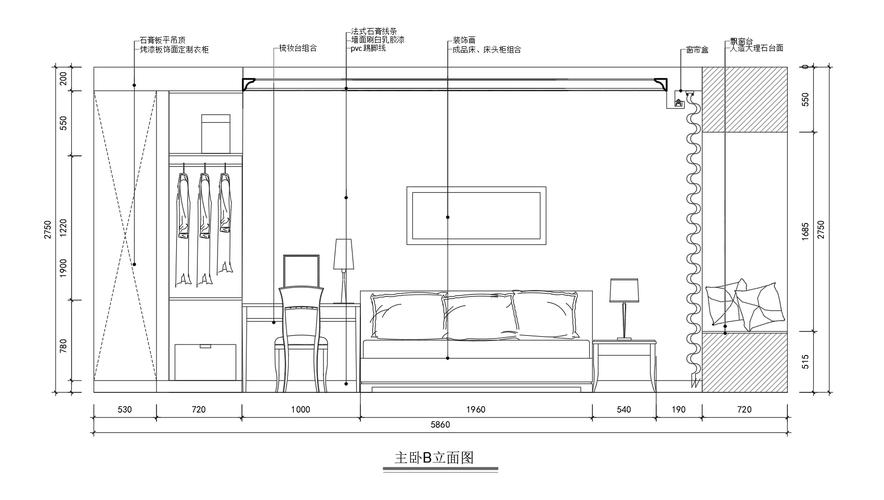

立面图
立面图的作用在于表达所有墙体饰面的设计方案。它能展现与建筑、结构、幕墙、机电等各专业之间的空间关系，也能体现与机电、弱电等各专业末端点位与装饰面的协调关系。以满足设计方案的完整准确性表达和施工需求为基础，其表达方式为正投影和造型展开面的投影方式，能够直观地表达饰面的图形、材质、划分关系、对应关系、收口关系以及处理方式等设计方案。
立面图常规知识点和内容解析：
立面图的命名方式是按照室内空间加上立面索引号来进行命名的。例如有首层立面图 1、首层立面图 2 等等，还有大堂立面图 1、大堂立面图 2 等等。这种命名方式，能够很容易地与平面、核对立面相对应。
立面图的绘制内容：
室内轮廓线在投影方向可见，包括完成面、踢脚线、立面装修材料交接线、装饰造型、门窗、固定家具、洁具、消火栓、消防手报、消防警铃、配电箱、强弱电开关面板、应急疏散标志灯，还有必要的尺寸和标高，以及需要表达的非固定家具、灯具、设备、装饰构件等。
立面图的绘制方法与技巧：
立面图要注意与平面图相匹配。在项目开展之前钢结构设计深化及详图表达，需对设计细节、收口关系等进行沟通协调和深化完善。要根据交接的设计方案文件，如效果图、扩初图、细节手稿等，来深化设计图纸。绘制立面造型时，一定要注意对方案的优化，以及对施工需求的完整性和准确性的表达。在立面比例可显示的情况下，务必完整准确无误地体现所有材料、细节的设计。细节往往决定质量，例如材料分缝类型（是密拼缝还是工艺缝，缝的规格大小）等细节，需要从设计方和施工方的双重角度进行审视。如果建筑图提供了轴线号，那么根据建筑图深化的立面图纸，立面图应绘制定位轴号线；对于平面形状曲折的室内立面，能够绘制立面图展开面，并且在尺寸标注的数值后面要加注“立面展开面”符号文字，在立面转折时需要标示转折符号以及角度。
导致画图中出现卡顿或死机的原因：
模型的物体线条较为繁多，布局中的视口数量较多，引用的参照也较多，填充图案较为密集。建议不要将所有立面图置于一个文档内，可依据楼层或区域空间把它们划分成多个文档。当视口过多时，可以新建布局来继续创建视口，不要把所有视口都放在一个布局中。如此便可尽量避免出现卡顿或死机的情况。
立面图的比例：
图纸比例需适中。对于设计内容的复杂程度而言，其比例通常为 1:30 和 1:50 来进行表达。
立面图的标注：
立面标高需标好地面完成面的标高，还需标好天花完成面的标高，甚至要标好建筑结构的标高。立面标高必须排列整齐，最好处于同一竖直直线上，如此画出的立面图整体较为美观。
立面尺寸标注：
尺寸标注的原则是先标注细节，再标注整体。一般分三层进行标注。第一层是细部尺寸标注，在高度方向上，要从地面完成面开始，依次向上进行标注。同时，要把控制性尺寸标注清楚。对于其他尺寸，可以标示正负号，这表示此尺寸可以根据现场情况进行微调，而自有尺寸则可以不标注。第二层是区域性或者物体的整体尺寸。第三层是空间总尺寸。如果立面的情况不复杂，那么第一层和第二层是可以合并的。（注：控制性尺寸意味着设计所指定的在施工过程中必须加以控制的尺寸，且要做到准确）
立面文字标注：
文字标注需整齐，横向和竖向要尽量对齐，不可与尺寸标注重叠，文字高度通常设置为 2.5 左右，需总体考虑图面的美观性。
立面排图：
相同空间或区域的立面尽量排列在一起，这样便于看图。最好能将所有立面离底部图框的距离都控制为一个数值，也就是说布局空间的所有立面图的底部最好能排列在一条直线上。立面在图框中的比例要适中，间距既不能过大也不能过小，图面必须保持整洁美观。
节点图
室内装饰设计包含诸多细节设计。平面和立面是二维的表达形式，并且还受图纸比例的限制。节点详图是对施工图中平立面图的一种补充和细化，是整套设计图纸的重要组成部分，通常以放大图或节点详图的形式呈现，能够对各个部位进行详细的描绘和说明。节点设计不仅能反映装饰细节，还能对内部构造进行处理，并且能结合相关专业进行进一步的整合与完善。节点图完整且合理的表达，会直接对项目的品质产生影响，会对工程造价产生影响，会对项目的整体推进产生影响，会对时间保障产生影响。
工装设计项目通常空间体量较大，设计较为复杂，图纸数量也多，节点图相对较多。业主会有意见，现场会有状况，设计需要调整，各专业之间需要协调，到账的图纸版本也较多。因此，为了能高效地展开工作，需要对图纸进行分类编排，针对不同类型分别跟进，区分图纸编号，通过分类编排来提高效率。
一般按照节点图的类型来划分，有墙体类型详图，还有天花地坪详图，以及墙面详图，另外有固定家具详图，并且有门表详图等。
1、墙体类型
大型工装项目尤其如此。因为墙体类型多样，饰面种类繁多，仅用图例说明墙体类型难以满足对成本报价计量、施工做法以及准确尺寸等方面的指导性需求。所以，需要依据实际工艺和规范来明确相关节点，并且结合饰面造型来制定钢结构、轻钢龙骨墙体的细节排版制作标准。
墙体详图案例↓
钢结构排版详图案例↓
2、天花地坪节点
常规情况下，所有天花的设计部分都需要进行节点表达，以满足设计方案表达以及施工需求的完整性。要将天花造型饰面、尺寸关系以及与幕墙等收口关系表达清晰，同时满足所有内部构造、规格和类型等图纸的表达深度。还要考虑各造型是否需要设置检修等功能需求。并且要结合灯光顾问，对灯的类型、规格型号进行复核并明确。此外，需要注意基层部分必须满足防火规范所要求的基层和饰面材料的耐火等级。如果顶内空间较高，就需要按相关要求明确钢结构反支撑和转换层的相关部位构造做法及排版。对于大型空间，如大型移门、大型吊灯、设备等，顶内需要做钢结构预埋受力，以及检修步道，还要明确其与各机电管线的位置关系等相关重点内容。
各类地坪饰面需要有详细标准的详图表达，各类地坪造型也需要有详细标准的详图表达，各类地坪收口做法同样需要有详细标准的详图表达，各类地坪基层做法也需要有详细标准的详图表达，沉降区找平做法需要有详细标准的详图表达，沉降缝做法需要有详细标准的详图表达，室内景观也需要有详细标准的详图表达，这里不做赘述。
转换层、反支撑、钢结构预埋做法案例↓
3、墙身节点
所有墙面有设计方案的区域，都需要细化表达其细节做法，需要细化表达其收口方式，需要细化表达其剖面关系，需要细化表达其内部构造，以满足设计方案的表达和施工需求的图纸完整性和准确性，并且要结合相关专业、顾问图纸进行一步整合深化。
墙身节点案例↓
4、柜体节点
所有固定或定制家具（非软装家具）都需要详图。在图纸中，要完整地表达材质、造型关系以及机电点位的位置。同时，要结合相关专业厂家的图纸，对设备尺寸、功能需求和设备插座进行复核，以深化和完善相关内容。
柜体节点案例 ↓
5、门表节点
项目中各类设计类型的门，都需单独呈现平、立、剖的设计造型关系。要细致画出门的铰链位置、开启方向，以及密封条、防撞/防火条、隔音条的设置，还有移门导轨、闭门器等的位置。同时要明确门的使用位置、五金情况、防火等级等详细信息。常规表达下，基础知识不再过多讲解。对于一次新建项目中的防火门，要留意设计关系与消防规范的兼容性复核问题。例如，甲级防火门，按照消防规范钢结构设计深化及详图表达，单扇宽度不能超过 1 米，双扇不能超过 2.1 米，高度不能超过 2.3 米。但有时为追求效果，门常被设计得过高或过大，这都会引发消防问题，需要在深化设计初期发现并解决类似的问题隐患。
门表节点案例 ↓
本文章对深化设计图纸体系以及需要注意的方面进行了讲解分析，不同项目的性质存在差异，并非完全相同。
