钢结构ALC屋顶面板系统的建筑技术
【摘要】ALC板（自动加油混凝土板）是一种建筑材料，具有轻质，热绝缘，隔热材料，隔热性，耐火性，耐药性，耐药性，节能和环境保护的优势。该材料在钢结构工程的主要结构中尤其使用。公共建筑物或工厂建筑物用于建筑物的内墙和外墙或屋顶，这可以大大提高施工效率并有效地缩短建筑时期。 ALC面板是预制的板，可以直接在屋顶钢梁上组装。但是，ALC面板用于屋顶面板上，其防水结构和详细的节点要求很高。因此，通过应用Qianhai展览馆扩展项目，在施工过程中，ALC屋顶面板安装和防水结构节点进行了汇总，以解决在ALC板剪接接头和钢柱在ALC悬挂孔中易于发生的泄漏问题板以确保在ALC屋顶上零泄漏。
【关键字】ALC屋顶面板；铝面板；不锈钢水槽
钢制ALC屋顶面板系统的建筑技术
Zhang Longyang Tianxiaohang
中国第二个建筑工程公司有限公司第二工程局，
广东518052，深圳，中国
1个项目概述
Qianhai展览馆扩展项目，建筑工地位于深圳南南地区的Qianwan 1st Road和Yuiliangwan Avenue交叉路口的西南侧。该建筑类型是一个临时的展览馆，总建筑面积为835°，两者均计算出区域，建筑物高度为8.0 m，总共一层，火力阻力水平为第二。该项目的屋顶使用铝板屋顶。装饰铝板下的外壳结构是ALC板。铝板屋顶分为单位板。每个单位板的衬里是方形或角钢龙骨。龙骨在原始钢结构的屋顶上通过平方柱焊接。一起来。
2个总体想法
该技术为使用ALC板作为结构板提供了一种铝板屋顶的防水节点的施工方法。该方法使用铝板在屋顶上装饰的铝板作为水面（首先防御），将雨水引导到不锈钢排水罐中，并在落水管道（一旦雨水泄漏到屋顶）时，使用雨水水桶将流量排干。铝板下的面板，通过ALC板细节的防水节点结构排出水。这是防止泄漏的第二个设防。
3过程流
屋顶ALC板安装→屋顶铝板钢柱焊接→清洁底层，修理ALC板和钩螺栓的接头，接缝处的刷防水涂料→屋顶悬挂式悬挂式悬挂式吊装和钢柱混凝土柱墩墩建筑→女儿墙龙骨钢制钢制钢制结构方港和水泥压力板的→屋顶砖墙的建造→屋顶防水层建造→水喷水测试→钢柱防水外部混凝土柱墩的建造和水上流动的结构→隔热层的建造和保护层→屋顶铝板的建造（包括龙骨）→屋顶不锈钢水槽结构→质量接受。
4个关键技术
4.1 ALC板安装技术
ALC屋顶面板安装过程：施工准备，绘制布局图→铺设线，检查线→材料选择→ALC板的吊装和处理→两端的ALC板reams→ALC板已安置→ALC板→板校正和调整（使用板固定（使用板）螺栓固定）→板修理→钩头螺栓焊接→校准→研磨剂→自我测试→报告。
钢结构框架梁是I形钢梁。 ALC板的两端都放在两侧的钢梁上。架子长度≥100mm。 ALC板通过特殊的钩螺栓连接，每个连接点均由1φ12钩螺钉固定。在檀香钢上。 ALC屋顶面板的主要安装步骤如下：
（1）输入网站并堆叠。 ALC板的生产完成后，进入该地点后，货物将被叉车或起重机卸载，并且将卸载堆放在建筑工地的混凝土硬化地点上。堆叠时，请使用床垫或充气混凝土块在距板末端1/5升的两端水平。每个堆栈高度不应超过2m，并且排放量整洁且有序。
（2）线条释放和线验证。在铺路之前，必须组织人员以审查轴维度以及次要组件（钢制purlins）的高程和斜率是否满足后续过程的要求，并通过书面的移交程序。主轴在屋顶上测量，然后使用该轴的基线组合屋顶面板布局图以测量面板以在两侧安装控制线，并将线放在光束上以确定每个板。
（3）ALC板的举重，处理和铺设。
（4）ALC板旋转。提升之前，应通过实际测量尺寸配备ALC板并修复。板的长度应根据钢梁中间线之间的间距的宽度以及挂钩螺栓的孔旋转位置，而钩螺栓的位置需要固定在ALC的左侧和右端板应测量。之后，使用特殊的旋转钻头钻孔。该板的左侧和右侧是凹形和凸点，应及时修复缺陷的板。
（5）安装钩螺钉。屋顶面板用特殊的钩螺栓固定，并由热浸镀锌的Q235材料制成。具体细节如图1所示。根据ALC板的厚度选择钩165，L = 165mm。
图1：钩头螺栓样品

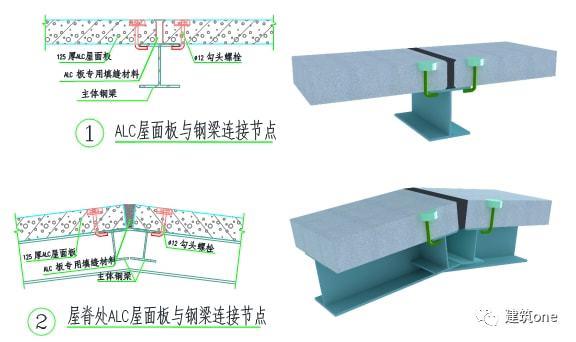

钩螺钉连接方法如图2所示：

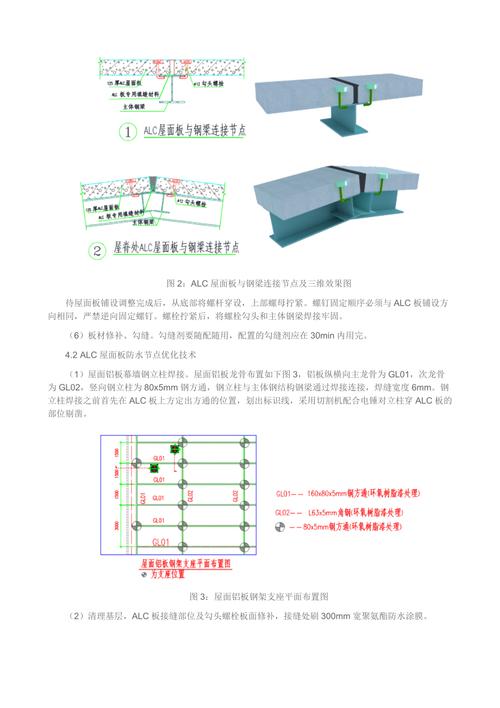

图2：ALC屋顶板和钢梁的连接节点和三维效果图
放置屋顶面板并调整屋顶面板后，将螺钉从底部拧紧并拧紧上螺母。螺钉的固定顺序必须与ALC板的铺设方向相同，并且严格禁止将螺钉在相反方向上固定。拧紧螺栓后，将螺栓钩和主钢梁牢固焊接。
（6）板修理和灌浆。灌浆应按照您的意愿使用，并且灌浆应在30分钟内用光。
4.2 ALC屋顶面板防水节点优化技术
（1）屋顶铝制面板幕墙上的钢柱的焊接。屋顶上铝板的龙骨布置如图3所示。铝板的主要龙骨为GL01，次级龙骨为GL02，垂直钢柱为80x5mm钢钢平方，钢柱和主钢柱结构钢梁通过焊接连接，焊缝宽度为6mm。在焊接钢柱之前，首先确定ALC板上上方的方形位置，标记标记线钢结构防水涂料防水方法，然后使用切割机匹配电锤以凿子凿成圆柱穿透ALC板的零件。
图3：屋顶铝板钢框架支撑的计划布局
（2）清洁基层，修理ALC板和钩螺栓的接头，然后在关节上刷300mm宽的聚氨酯防水涂层。

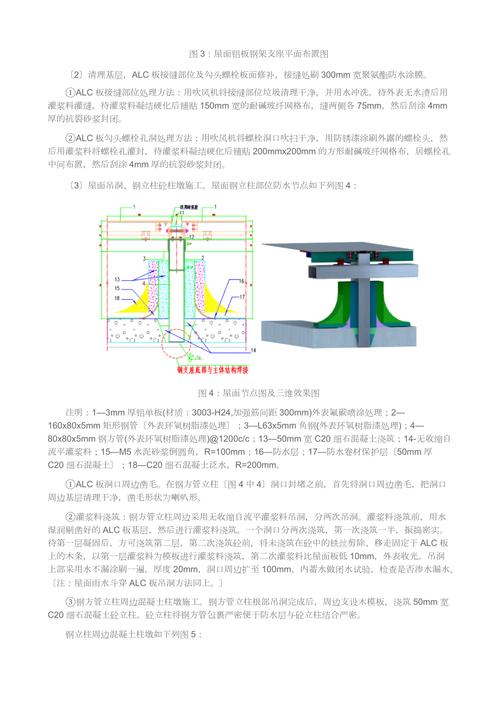

（3）建造屋顶悬挂孔和钢柱混凝土柱墩。屋顶钢柱的防水节点如图4所示：
图4：屋顶节点图和三维效果图
注意：1-3毫米厚的铝贴面（材料：3003-H24，增强肋骨间距300mm）表面碳氟化合物喷雾处理； 2-160x80x5mm矩形钢管（表面环氧树脂油漆处理）； 3-L63x5mm角钢（表面环氧树脂油漆处理）； 4-80x80x5mm方形钢管（表面环氧树脂油漆处理） @ 1200C/c; 13-50mm宽的C20细石混凝土倒； 14-no收缩式灌浆材料； 15-m5水泥砂浆圆角，r = 100mm; 16-防水层； 17-防水线圈保护层（50mm厚的C20细石混凝土）； 18-C20细石混凝土填充水，r = 200mm。
钢柱周围的混凝土柱墩如图5所示：
图5：混凝土柱码头支撑模板围绕钢柱和浇注的柱码头混凝土
图6：檐口部分中女儿墙的钢结构的三维图和安装示例
图7：屋顶节点图和三维效果图
注意：1-3毫米厚的铝贴面（材料：3003-H24，增强肋骨间距300mm）表面碳氟化合物喷雾处理； 2-160x80x5mm矩形钢管（表面环氧树脂油漆处理）； 3-L63x5mm角钢（表面环氧树脂油漆处理）； 4-80x80x5mm钢形管道（表面环氧树脂油漆处理） @ 1200C/c; 5-125厚的ALC屋顶面板； 6-10毫米厚的水泥压力板； 7-100mmmu7.5灰色沙子砖砌的女儿墙； 8-20mmm15水泥灰泥层； 9-20mmm15水泥砂浆防水保护层； 10-M15水泥砂浆，最薄点高20mm，斜率为5％； 11-3.0厚的U型U形铝贴面； 12-铝合金罐铝 @500C/c; 13-50mm宽的C20细石混凝土倒； 14-no收缩式灌浆材料悬挂孔； 15-m5水泥砂浆圆角，r = 100mm; 16层防水层； 17-防水线圈保护层（50mm厚的C20细石混凝土）； 18-C20细石混凝土充满水，R = 200mm； 19-125mm厚的ALC板； 20条管道。
水泥压力板的建造完成后，开始了MU7.5灰色沙砖砌体。灰沙砖的顶部和侧面是用20mmm15水泥砂浆抹灰层构造的。石膏是通过砖砌建造的，以提高女儿墙的耐用性。确保女儿墙壁侧壁上防水底层的紧密度和平坦度。屋顶的所有拐角（女儿的墙壁和钢柱混凝土柱墩）都是用M5水泥砂浆的圆角构建的，r = 100mm。
4.3屋顶铝板系统建筑技术
（1）屋顶铝面板结构。屋顶防水层和保护层的整体结构完成后，开始了屋顶铝板的构造。用钢形管柱焊接铝板的主龙骨（图3中的GL1），并用主龙骨焊接二次龙骨（GL2）。屋顶铝贴面（图7中的1个）和铝合金凹槽铝（图7中的12个）通过螺钉牢固连接，铝合金凹槽铝铝与矩形钢管（图7中的2个）连接。倒的U形铝贴面（图7中的11个）布置在铝贴面之间的间隙中，并与防风雨胶紧密地粘合并与整个屋顶单元的铝板结合在一起，并将其紧密地粘合在一起，可以用作雨水。水面可防止雨水通过铝贴面之间的间隙泄漏。
（2）屋顶不锈钢水槽结构。屋顶周围的女儿墙的内侧安装了1.5毫米厚的不锈钢水槽。水槽可以收集屋顶上铝板上方的雨水，以引导并排出。不锈钢水槽连接节点如下图8所示。在水槽的两侧，铆钉用于连接到立面幕墙上的顶压铝贴面，另一侧，铆钉用于连接到屋顶铝贴面末端的钢筋肋骨上的钢筋肋骨。对方。不锈钢水槽的男性角落的外侧配备了由50x5热浸镀锌方钢龙骨焊接形成的L形龙骨。 L形龙骨外面焊接到矩形钢管（图7中的2个），将平面表面焊接到带有边缘的50x4热浸镀锌角钢。水槽之间的一定距离设置了一个雨水水桶。雨水桶下方连接了排水管。排水管的末端被插入屋顶ALC板上的雨水水桶中，并连接到垂直雨水管中，以沥干水槽中的雨水。
图8：不锈钢水槽连接节点和三维效果图
屋顶铝面板幕墙安装后的效果如图9所示：
图9：铝贴面在屋顶上的安装效果
5摘要
（1）ALC屋顶面板结构的外侧配备了钢龙骨，以固定水泥压力板，并用灰色沙砖制成并抹灰。通过ALC板悬挂的钢柱悬挂着孔，并用混凝土柱墩包裹，并优化了详细的防水结构。节点形成稳定的防水结构。
（2）屋顶铝板装饰层中每个单元的铝板被倒置的U形铝板嵌入，并用防风雨粘合剂封闭。周围的壁是由不锈钢排水箱和整个屋顶铝板连接的，整体上使用了封闭的装饰表面层。欢迎水面，以避免在大雨中直接影响ALC屋顶。
6个实施效果
钢结构屋顶由与预制建筑物的概念一致的ALC板构造。 ALC板重量轻，干密度≤525kg/m3，抗压强度为695 kg/m3。屋顶面板平均每天可以每人45°铺设，包括举重和铺设。和更正。与钢筋混凝土屋顶相比，它可以节省人工，减少机械使用，加快施工的进度，缩短施工期的三分之一，大大减轻了总重量，并为屋顶提供了工作表面，以提前密封。通过优化屋顶防水结构，较弱的零件的防水结构（例如屋顶alc板接缝和钢柱根）得到了加强，开放的屋顶装饰铝板板被“封闭”，并获得了双重保险，以实现良好的屋顶防水效果并提高了项目的质量钢结构防水涂料防水方法，并避免了频繁漏水的维护和抱怨，并且社会益处很大。
通过该技术的应用，该项目在深圳经历了台风和雨季，屋顶没有泄漏。质量可以满足设计和相关规范要求。建设，监督和政府监督部门具有高评估和良好的应用结果。
参考：
【1】王朝，刘hongxin，钢桁架屋顶板系统安装中关键技术问题的分析[J]，Zhejiang Architecture，2016年，2016年，（7）。
【2】SoFuhua，Zhuang Huiying，Wang Xuxiao，ALC董事会安装技术和控制点的分析[J]，建筑技术，2018，49，49（S1）：129-130。
【3】WanXiangrong，Li Bingshen，Yi Libin，关于钢结构体育中心铝板屋顶的防水转换技术的研究[J]，中国建筑防水，2016年（11）。
[4] Chen Zhangxiu，建筑金属屋顶的防水建筑技术[J]，工程建筑与设计，2017年（19）。
【5】朱曲线。装饰铝板在班布体育场的金属屋面系统中的应用[J]。中国建筑防水，2018年。
[6] Xiang Weiming，Tong Huawei，Zhou Yanjie。倒置铝板板的轻巧屋顶构造的新技术[J]。建筑技术，2013年，第42（15）：64-67。
