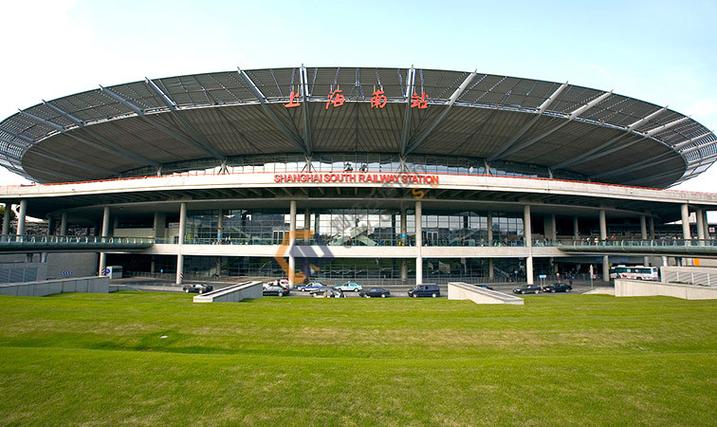

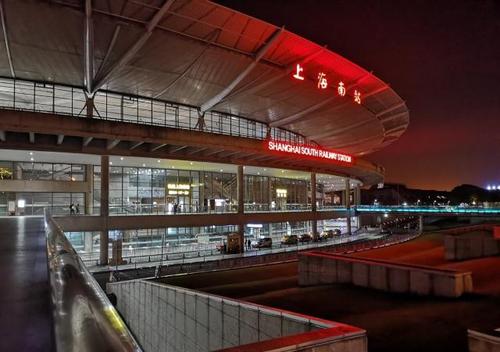

上海铁路南部火车站的外观就像是从天上降落的滚轮，它是宏伟的。到了晚上，就像一个来自天空的巨型飞碟。如果天黑了，请唤醒世界！
1。一个时期
它是上海西南部地区的一个大型运输中心，它整合了各种旅行方法，例如铁路运输，高架，公共汽车和行人。
整个车站建筑物的意思是“车轮在滚动，与时代保持同步”，半透明，辐射线以及像巨型伞一样的形状；所有的法国浪漫史，急忙覆盖了行人的风和雨。
从南部到北的火车可以穿过主建筑的头顶。小说的形状使乘客无论哪个入口进入哪个入口，都可以到达候诊室。
在戴上铝合金阴影板和半透明的阳光板后，巨大的钢结构圆形屋顶突然被形成了水晶。
2。参与设计
2004年夏天，国家大剧院正在建设中。我的好朋友Chen Haisheng要求我去上海见他的朋友Cheng Xuedong的朋友Cheng Xuedong，工程师指挥官由上海南部火车站重建。
他告诉我，法国AREP设计公司和上海现代集团东中国建筑设计研究所有限公司，共同赢得了上海南站的竞标。他们设计了一个半透明的火车站房。大多数窗帘墙或屋顶公司都没有这种经验和案例。没有兴趣。
Cheng Xuedong问我是否对这个怪异的车站房屋项目的设计感兴趣，我很快就同意了。
没有合同，他在收到任务后返回公司。他由李·加辛（Li Guoxing），张Xuedong（Zhang Xuedong）和王Zaifu（Wang Zaifu）领导，并立即启动了计划设计。根据建筑师的要求，将屋顶系统结构分为三层，即遮阳罩，聚碳酸酯板，铝合金，铝合金，极天花板。
我们必须设计这三层内容以将其修复在结构上。因为主结构是非常轻的梁拉伸结构，跨度很大，屋顶的需求很高，并且负载重量不大。
当时，施工单元在施工竞标期间采用了外围保护系统的设计。业主和建筑师基本上并不担心。对于从未从未从未从未从未做过的项目，很难拥有施工单元愿意设计的项目。
而且，没有设计计划，如何出价...
我们习惯于制作这种贫瘠的牛，因此我们答应简单地做到这一点。在不到一个月的时间内，我们完成了计划设计。
给出主人后，得到赞美。
3。工程竞标
我不得不说上海人民的工作效率很高。首席工程师Chen Dongjie很高兴看到该计划的结果。他立即组织了评论，设计结果迅速通过了技术评论。
以下是竞标，无法解决许多问题。
首先是竞标屋顶或窗帘墙的竞标？
此外，该项目没有先例。主要材料聚碳酸酯防晒霜是厚实的结构板。没有合格的位置，必须与制造商一起设计和生产。
此外，该国没有物质供应商，他们必须与海外合作。
施工期非常紧，不能延迟...
上海的人们非常实用。只有找到可以做得好的公司，该项目才能完成。竞标，很难找到一家做过这样一个项目的公司，他们有一个大胆的想法。
那是竞标美国钢结构公司 上海，委托结构。
结果，设计方案审查，技术咨询，公司调查，材料查询和一系列工程包装工作以有序的方式进行。他们知道国家大剧院已经完成，我们喜欢我们的工程团队，试图诱使我们以低廉的价格接管该项目。
经过一轮技术咨询，谈判，谈判，议价...
最后，指挥官郑Xuedong告诉我们，谈判谈判取得了成功，我们可以签订合同。
2004年12月14日，我们与上海铁路南铁路南部火车站工程建筑部签署了一份钢结构屋顶系统工程合同。
4。士兵
上海南站的施工时间仅为156天，必须在签署合同后立即开始，否则它将不会完成。
首先是加深设计。在计划的许多方面，我们必须照顾建筑师，结构主义者和所有者。由于确定我们已经构建了，因此我们必须进行完整的施工图，拆分零件地图并讨论处理施工过程。
当时，国家大剧院刚刚完成。我们很生气，一个接一个地开设了几个项目。结果，在上海的Zhuang Jianqiang在东中国学院发现了注册工程师Yang Hua加入了我们的团队。我在北京调整了周小利和几位窗帘墙设计师，与设计师合作，设计师设计了南站以开始加班并添加图片。
国家大剧院项目经理张江在那儿，带领大部分原始班级前往上海南部火车站进行建筑准备工作...
5。奇怪的结构

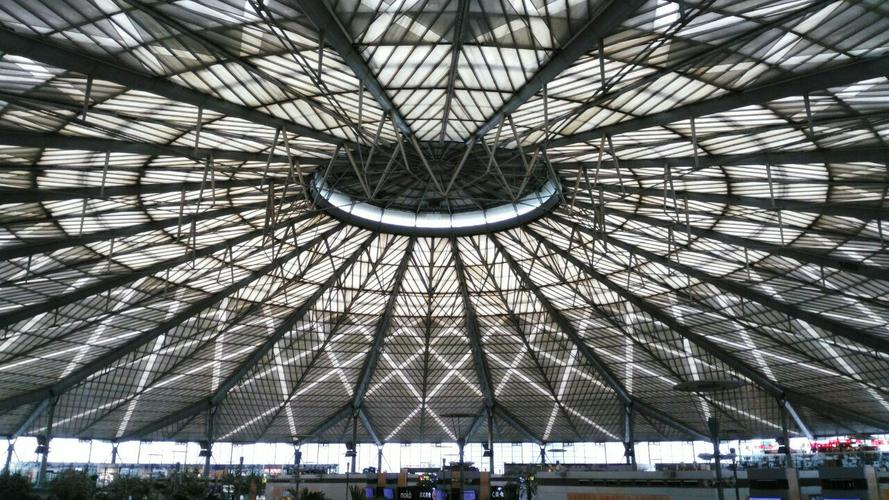

上海铁路南火车站的整体结构是混合结构，结合了钢筋和钢结构。钢结构的钢结构是多点支持的空间钢结构。屋顶是空间盘表面。铝合金阴影百叶窗的顶层，聚碳酸酯照明层的中层和穿孔金属天花板层的底层。其中，中层的照明天空屏幕系统的总面积近58,000平方米，这些米被钢桁架美国钢结构公司 上海，主障碍物和屋顶天桥系统包围，进入屋顶天空窗帘系统。
（结构渲染，示意图）
上海南部火车站是世界上第一轮形状的大型 - 环 - 环 - 环 - 浅钢结构。屋顶主结构的径向径向是在中央轴上均匀排列的18 -榀形梁。带有不同截面尺寸和H形钢的上和弦管制成的环梁；内环柱周期直径为152米；连接。
屋顶的中央部分是一个直径约为26米的压力环。交错的杠杆系统可增强结构的整体稳定性。本质
屋顶由Louvery阴影层，阳光板的防水层，天花板地板天花板以及清洁和维护系统组成。
屋顶系统应悬挂在主结构上，以减少支撑并避免遮挡视力。达到最大透明度，以实现清晰的效果；这样人们就看着屋顶的天空，就像通过屋顶天窗看天空一样。明亮的。
6。防水层选择
屋顶采用了“主要是为了防止，补充划船，并结合排放的次级防水设计”。
考虑主钢结构的布局，屋顶的功能要求，材料的处理，安装过程和建筑物效果。
根据建筑师要求的光和透明特征，屋顶主要的外围保护结构的选定材料是聚碳酸酯结构（通常称为PC，阳光板）。高冲击强度，温度范围，高透明度，低形成收缩率，良好的尺寸稳定性，良好的疲劳性，良好的天气抵抗力等。
这是一种新的高质量装饰材料，在国际上被广泛采用。火焰阻燃和声音绝缘的表现出色。
聚碳酸酯（简称为英语）是分子链中含有碳酸盐基团的聚合物聚合物，并且是最快的一般工程塑料。
它的化学特征是酸弱，碱性弱和中性油。它们对紫外线没有抗性，并且对强碱不抗性。抗刮擦性很差，在长期暴露于紫外线的情况下会变黄。某些有机溶剂的侵蚀；该材料是阻燃剂和抗氧化剂。
对于非永久建筑材料，其物理特征非常好：
密度：1.18-1.22 g/cm3;
线扩展率：3.8×10-5 cm/°C
热变形温度：135°C低温-45°C
主要表现：
我们在美国找到了欧洲制造商，他们专门从事结构性日落。因此，我们与之合作。设计后，屋顶防水层采用空心的LTPXP30/3RV4.4 -V部分，带有90度冲洗碳酸盐板； 30毫米飞行的机翼用于防水边缘。当挠度为40mm时，板仍处于弹性范围内；板的外表面用于使用高效率抗紫外线涂层，以使产品具有更好的功能，并有效防止板的发黄和光线传输。
（我们的设计日落图绘图的结构）
主要的钢结构设计和建筑构造没有考虑前焊接连接器；防日板的T形钢结构通过半圆形拥抱的拥抱固定在主钢结构上。由于没有结构化的“护理”，因此结构的各种结构的拥抱总量是由没有结构引起的。一万，总共数百吨！
显然：结构只关心自己，不是为屋顶服务的结构吗？
（各种拥抱的设计图）
在下一期预告片中：为了赶紧建设期，危机被隐藏了，建筑工地将被消防和防御地位所化。
