今天我们分享一下设计中怎样确定剪力墙边缘构件的类型，以及软件当中是如何进行考虑的。
在工程中，设置边缘构件的目的是为了保证剪力墙墙肢和筒壁墙肢底部所需的延性和塑性耗能能力，同时能够对剪力墙墙肢和筒壁墙肢底部的抗弯能力做必要的加强。

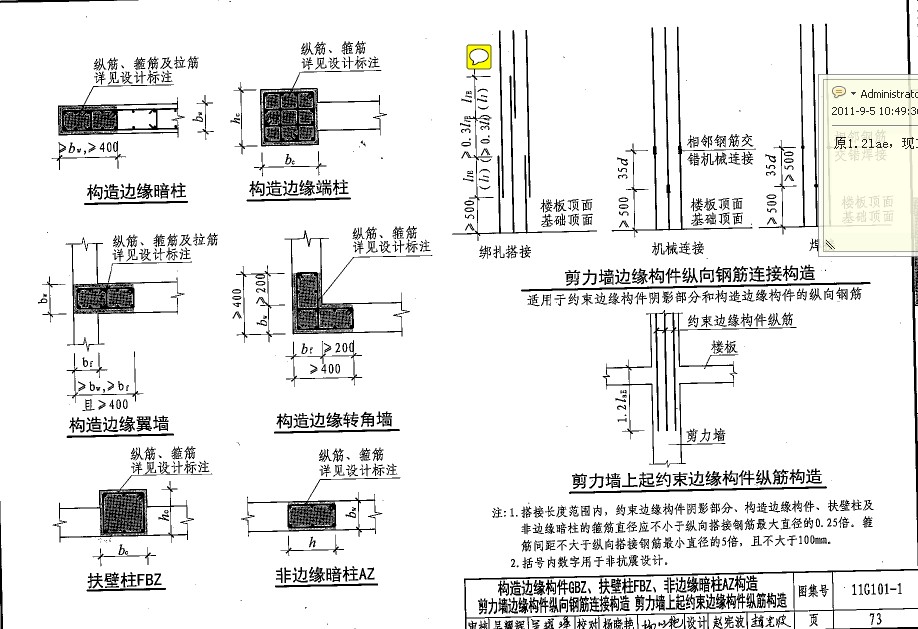

剪力墙边缘构件分为约束边缘构件和构造边缘构件两种类型：
规范要求对底部加强区及上一层的剪力墙二手钢结构，一般要设置约束边缘构件，其他部位的剪力墙设置构造边缘构件。但是如果底部加强区的剪力墙底层墙肢底截面轴压比小于规范设置构造边缘构件的最大轴压比时，底部加强部位的墙肢也可设置构造边缘构件。
在PKPM软件中，提供了参数选项——“轴压比小于抗规6.4.5条限值时设置构造边缘构件”，选择该选项后，对于底部加强部位底层墙肢的轴压比如果小于上述限值时，软件对底部加强区的墙肢会设置构造边缘构件。
结构设计中，对剪力墙边缘构件设置需要注意以下事项：
（1）一般情况下，对底部加强部位及上一层剪力墙要设置约束边缘构件。其他部位设置构造边缘构件。
（2）对于轴压比比较小的底部加强部位剪力墙，当墙肢轴压比小于规范的限值时，也可设置构造边缘构件。
（3）剪力墙的计算结果不能仅看配筋结果，应该看边缘构件中的计算结果。
（4）约束边缘构件和构造边缘构件的尺寸是不同的。
（5）对于构造配筋的墙肢，在计算完毕直接看配筋结果，显示结果为0，代表构造，其构造配筋应该查看边缘构件的结果。
（6）对于约束边缘构件的构造配筋，根据抗震等级有不同的取值。
（7）设计中设计师可以通过边缘构件查改，查看详细的边缘构件计算结果，也可以修改边缘构件的属性，重新形成不同的边缘构件。
关于工程实例中的参数设置以及电算结果和手算的校核二手钢结构，可以点击下方视频进行观看。
