烧脑时间
将百吨钢铁“庞然大物”举升数十米高
有多少步？
十多个篮球场大小的钢网，
现场组装。
数百吨的“怪物”整体被吊起数十米高。
只需一个人即可操作。
只用了一顿火锅饭的时间，就完成了吊装！
电网员工年底“交作业”不宜太快。
不够直观？
视频上！
我们先来看看新京报对我们视频的报道
是时候吃一顿火锅了！
500余吨换流站阀厅电网安装完成。
西电东送昆六龙直流工程是世界首个特高压柔性直流工程。近日，该项目广西首个阀厅电网整体吊装到位。该网格重518吨，长76.5米，宽67米，总面积约5500平方米（相当于13个篮球场！）。流杯更换 流站施工人员利用电脑控制的液压升降系统，仅用3小时就将网格提升22.6米（相当于7层楼的高度！），安装了流杯的“心脏”换流站——换流阀。家”。
基建狂人高能运转将700多吨重的电网提升到43米高度
十几张篮球场大小的网被吊起
一不小心打破了南网记录
历时7个小时，利用笔记本电脑和12台液压机，将733吨重的网格提升了43米（相当于14层楼！），完成了昆六龙直流工程的龙门架。换流站2号杆高端阀厅吊装。据了解，这是南方电网工程史上首次完成如此大规模、重量级的钢架吊装。将为后续换流站阀厅的设计和建设提供宝贵的经验和参考，也将为西部地区提供更多的清洁能源。粤港澳大湾区建设奠定了坚实基础。
西电东送的建设者们凶猛如虎。
有没有让你的瞳孔颤抖呢？ ？
那么接下来小赫兹就来分析一下技术流程。
（以流北换流站电网吊装施工为例）
↓ ↓ ↓
如何轻松将数百吨的网格提升到数十米的高度
我们先来了解一下昆六龙DC项目
昆六龙西电东送直流输电工程是世界首条±800kV特高压大容量多端混合直流输电工程。线路西起云南昆北换流站，东至广西柳北换流站，全长约1452公里。广东龙门换流站途经云南、贵州、广西、广东四省。计划2020年建成投产，2021年全面建成投产，将从云南输送清洁水电至两广，年输送电量超过320亿千瓦时。
该项目将创造多项世界第一：最大容量特高压多端直流输电工程、首个特高压多端混合直流工程、首个特高压柔性直流换流站项目、首个特高压多端直流故障自清除工程能力。柔性直流输电工程。
我们先来看看换流站阀厅的主要组成部分。
（完整的阀厅是这样的~这是全球首个柔性直流“鲁西背靠背直流工程”换流站阀厅。）
阀门馆：换流阀的“家”
换流阀：换流站的“心脏”
钢格栅：阀厅的主要组成部分
00
为什么说换流阀是换流站的“心脏”，重要到需要安装一个“家”呢？
首先我们要了解特高压直流输电工程的换流站是什么。
（“鲁西背靠背直流工程”换流站全景）
通俗地说，换流站就是特高压直流输电系统中设置的、负责将交流电变换为直流电或将直流电变换为交流电的站点。
换流阀是交流系统和直流系统之间交换电力的“桥梁”。它可以将远端换流站送来的直流电转换成交流电并送至当地电网。它还可以将当地电网的交流电转换成直流电进行传输。到远程换流站（众所周知，直流电功率大、损耗低，可以实现精细快速的控制，更适合超长距离输电，而我们家使用的是交流电）。
重要知识点：柔性直流主设备中换流阀技术含量最高，挑战最大。
00
换流阀为什么要加装钢网架？这款网框有什么黑科技呢？

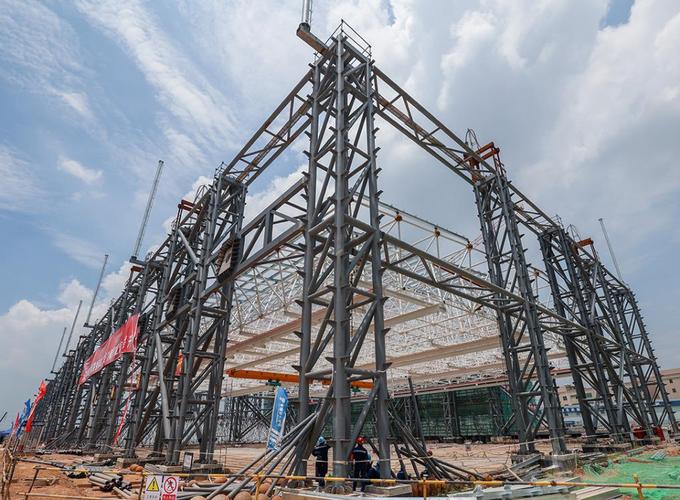

换流阀的工作环境对阀厅有极其严格的要求，如气密性、电气间隙、清洁度等。由于换流阀电气化距离较远，整个阀厅不能有结构柱。因此，阀厅只能布置在一跨内。普通钢结构很难满足这一要求。
（阀厅内不能有结构柱，网格布置在一跨内。）

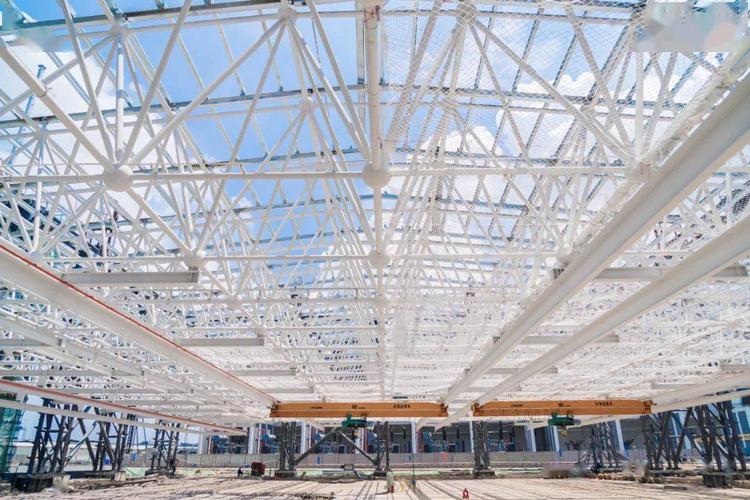

视频中你看到的钢格栅采用了空间网格加格构钢柱的结构。网格构件全部采用无缝钢管，可以充分发挥材料的强度和截面的稳定性，使其结构非常稳定！
00
网格在地面组装并整体吊装。钢材等材料如何运输到现场？技术难度是什么？
（重型钢结构通过大型牵引拖车运输到现场。）
网格材料由大型牵引平板运输车运至现场，然后在现场组装。如何保证装配的精度和质量控制是难点和关键。技术、测量、设备检测、数据监控、安全、应急等工作组必须对施工方案进行反复论证，确保杆件与螺栓球之间的每个连接节点都正确无误。
（网格现场组装，技术难度大。）
仅流北换流站电网地面拼装就耗时约36天，有55人参与施工。
00
将500多吨的整体网架结构提升22.6米，主要技术挑战是什么？
主要技术挑战是在地面网格内合理布置拉杆钢结构网架安装视频，选择拉杆和绞车的规格、型号和数量；利用空间结构分析来校核网格的吊装，包括计算拉杆和吊装网格的钢丝绳的强度。计算等
（这是图中的技术人员）
至于网格的最终吊装，则采用了电脑控制的液压升降系统，只需一个人即可操作！
00
除了这个网格之外，阀厅还由哪些部分组成呢？建设完成后会是什么样子？
阀厅主要包括大跨钢结构网架、行车、阀塔、水冷管道、控制光缆、导电金具及穿墙套管等。
（滇西北特高压直流西电东送工程受端东方换流站换流阀暂停。李频 摄）

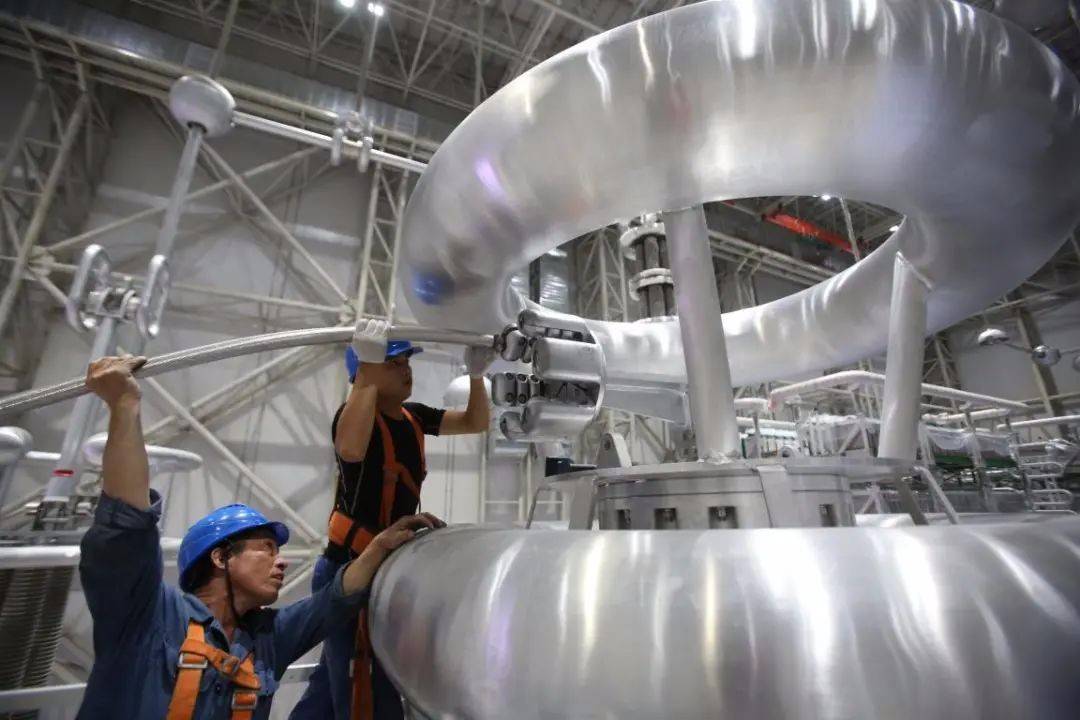

（“鲁西背靠背直流工程”换流站柔性直流阀厅设备安装，换流阀布置在楼层。）
常规直流换流站的换流阀安装在阀厅屋架上，采用悬挂式。昆六龙直流工程柔性直流换流站的换流阀与鲁西背靠背直流工程一样，均为落地式。
阀厅里除了地面上的换流阀外，还有悬挂在上面的测量装置、绝缘子、母线及金具、隔离开关、接地开关、地面上的绝缘子、侧壁上的套管等小伙伴，共同构成换流阀。流量阀正常工作所需的电气系统。
小赫兹学到了很多关于科学的知识。
我其实想说的是：
每一级清洁能源从西方输送到东方
这一切来之不易。
所以钢结构网架安装视频，
节约用电、错峰用电是大事！
