案例六十三：
义乌再生资源加工中心项目
中诚院（北京）环境技术有限公司
作者：刘如飞，邮箱：
【基本情况】
义乌再生资源利用中心项目（图1）位于义乌市佛堂镇金义东南线鱼塘坑地块。主要负责义乌市范围内餐饮垃圾、厨余垃圾、地沟油的收集、运输和处置。一期项目于2018年9月开工建设，2019年9月材料调试，2020年7月1日交付生产。包括100t/d餐厨垃圾处理规模、餐厨垃圾处理规模100吨/天，废油。处理规模30t/d，装机功率1MW；二期工程于2022年1月20日签约，12月材料投产，增加餐厨垃圾处理规模150吨/天，餐厨垃圾处理规模150吨/天，装机容量增加1兆瓦。二期工程建成后，项目总收运处置规模将达到530吨/天，装机容量达到2兆瓦。通过发电和原油生产，该项目每年将节省标准煤18032吨，减少二氧化碳排放约48%。 685吨/年。
该项目是我国首个集餐饮垃圾、厨余垃圾、餐饮地沟油协同处理为一体的现代化工厂。开启了义乌市易腐垃圾集中统一、无害化、资源化处置的环保新模式，对我国同类型餐饮餐厨垃圾产生积极影响。垃圾协同处置技术具有积极的示范意义。
【技术/案例原理及技术路线】

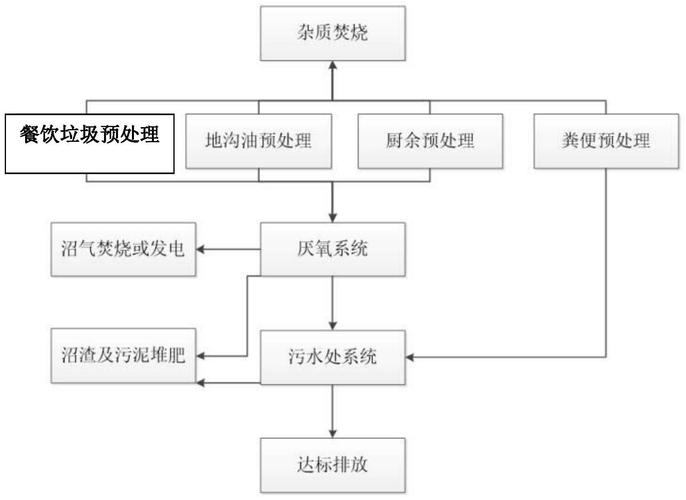

本项目工艺系统主要包括餐饮垃圾及地沟油预处理系统、餐厨垃圾预处理系统、湿式厌氧系统、干式厌氧系统、沼渣脱水系统、污水处理系统、沼气净化系统、沼气发电系统、锅炉系统、配套综合楼、地磅及无人值守卸货系统、自动控制系统、电气系统、除臭系统、给排水等系统。项目整体流程如图2所示。
（1）餐饮垃圾预处理工艺技术路线：受料+散料分选+精细制浆+除砂除杂+油水分离；
（2）餐厨垃圾预处理工艺技术路线：收料+人工分选+筛选+风选+磁选+生物质分离；
（3）地沟油预处理技术路线：收料+除杂+加热+离心提油；
(4)厌氧处理技术路线：中温湿式厌氧发酵(CSTR)，发酵温度为(35±2)℃；高温干式厌氧发酵，发酵温度为（55±2）℃；
（5）沼气处理利用技术路线：收集预处理（过滤）+气柜储存+脱硫+锅炉燃料发电（热能利用）+应急火炬；
（6）沼渣处理技术路线：化学调理改性+脱水+外运处置；
（7）污水处理技术路线：预处理+膜生化反应器（MBR）+深度处理；
（8）除臭工艺技术路线：系统一为物理降尘过滤+酸洗+碱洗+催化氧化（此段应设置旁路，正常直接排放，经活性炭除臭工段处理后排放）紧急）+活性炭+符合排放标准；系统2 酸洗（预留位置）+碱洗+生物过滤+达标排放；系统3为酸洗+碱洗+催化氧化（此段应设有旁路，正常直接排放，经活性炭除臭段应急处理后排放）+活性炭+达标排放。
[技术/案例特点]
（一）首个餐厨垃圾、地沟油三合一协同处置项目。该项目根据餐厨垃圾、地沟油的特点，选择不同的预处理工艺，采用多级分离工艺，去除大杂质、轻物质、金属和无机杂质等，充分去除杂质和油脂，保证厌氧发酵系统稳定运行。
(2)预处理系统智能化程度高、适应性好、资源利用效率高。预处理采用生物质破碎分离系统，通过锤头与滤网的相对运动带动物料，最大限度地锤击物料，去除轻质物料（如塑料、纤维碎片）和硬质物料。材料中的惰性物体。将有机物料高效分离，同时破碎成块，得到均质的有机物料，有利于螺杆挤出机后续高效挤出脱水，实现有机与无机物料的有效分离，提高有机物的资源利用率浪费。依托大数据平台，实现设备的高效智能管理，并通过完善的现场反馈信号，最大限度地降低操作人员的工作强度，减少人工成本投入。
（3）我国首个采用DCS全自动控制系统的餐厨垃圾处理项目，实现了系统设备的远程控制和监控，解决了目前各餐厨垃圾处理工艺系统独立PLC控制造成的控制和系统无连锁的问题。稳定性差、自动化水平低等行业痛点。
【长效运行模式与机制】
（一）项目采用特许经营模式，建设者进行投资、建设及后期运营，政府支付加工补贴；同时，项目的长期收入将通过沼气发电、石油销售等方式得到补充，最大限度地减轻政府负担。其土建及核心设备均来自国内外成熟供应商，项目采用数字化监管平台，进一步降低了运维成本。
（2）项目采用的无人值守自助智能收、称、卸系统，可对中心卸货大厅、筒仓、地磅的收运车辆、路线、状况及实时数据进行全面掌控控制室。车辆进厂、称重、路线导航、卸货等一系列操作均可自动完成。
（3）项目采用3个区域4套除臭系统，处理卸料大厅、预处理车间、排渣间、厌氧进料车间、出料车间等面源恶臭以及各处理设备的点源恶臭。采用密封管道采集系统对项目气田流体进行设计和模拟。采用Solidworks软件对管道系统进行三维设计。同时采用CFD（Fluent）软件对管道进行数值模拟，保证恶臭及目标点源的有效采集。 ，分别收集不同特征的面源污染。通过对生物滤池内喷淋系统、填料系统、控制系统、排放系统等参数的优化，实现了全除臭工艺，达到GB 14554-1993恶臭污染物排放标准一级排放标准，避免了对周围环境和居民造成不良影响。造成了影响，解决了我国同类治理项目除臭效果差的问题，保证了项目的稳定运行。
【经济、环境、社会效益】
作为一项公益事业，该项目建成后，义乌市的垃圾处理能力得到了提高。餐厨垃圾、餐饮垃圾甚至地沟油都有正规的回收渠道；同时可以减少碳排放，促进碳中和。据初步测算，项目实施后，每100吨餐厨垃圾厌氧发酵可实现碳减排13吨。项目的实施提高了义乌市环卫基础设施水平，改善了义乌市生态环境，为城市可持续发展提供了保障。
案例六十四：
“洗涤+生物滤池”组合除臭技术及示范工程
上海野马环保设备工程有限公司
作者：陈驰、张文帅、林杰、刘辉，email：
【基本情况】
临城镇农村生活垃圾资源化利用站位于浙江省长兴县临城镇。是国家重点研发计划项目“村镇有机垃圾快速定向加湿及恶臭气体治理技术装备”（编号2018YFD1100601）的示范项目。该项目采用上海野马环保设备工程有限公司研发的“洗涤+生物滤池”组合除臭技术，分析站16个生活垃圾堆肥箱（日处理量8~10吨）、污水处理设备和预处理车间。产生的恶臭经集中处理后达标排放。该技术采用低成本的模块化生物滤池结构，不仅可以有效解决乡镇生活垃圾恶臭问题，还可以解决乡镇项目道路运输不便、缺乏整体吊装条件的问题，这对于改善农村人居环境、促进农村可持续发展具有重要意义。
【技术/案例原理及技术路线】
本站除臭工艺采用“前端雾化+末端除臭”组合除臭技术。前端除臭过程为植物液空间雾化：当堆肥仓打开时，前端雾化除臭系统会自动打开，有效减少臭气无组织扩散对环境的影响。终端除臭采用“洗涤+生物滤池”组合除臭技术：主要根据临城镇农村生活垃圾的理化特性，通过管道收集各堆肥箱的臭气，然后进入终端除臭系统。经处理后，达到排放标准。 。其中，处理风量为2 700m3/h，洗涤塔臭气停留时间为2 s，生物滤池臭气停留时间为24 s。除臭工艺流程及臭气收集系统分别如图1、图2所示。
(1)水洗处理。气味通过洗涤器进行预处理。这个过程可以去除颗粒物和部分溶解污染物，同时还起到温度和湿度控制的作用。
(2)生物滤池处理。预处理后的气体随后进入生物过滤器，该过滤器作为系统的核心处理部分。对目标污染物无选择性，过程安全，无二次污染。生物过滤器的除臭过程主要分为两个阶段：第一阶段是气液扩散，恶臭中的污染物通过填料气/液界面从气相转移到液相；第二阶段为液固扩散，污染物质扩散到微生物膜表面，废气中的污染物从液相扩散到生物填料的生物膜（固相）。
(3)生物滤池除臭原理。当恶臭流经生物活性滤材时，滤材上的生物细菌会分解引起恶臭的物质，吸收恶臭中的恶臭污染物成分，并将其转化为相应的二氧化碳、水等无臭无害的小分子物质。分子，达到异味净化的目的。原理如图3所示。
[技术/案例特点]
(1)效率。 “洗涤+生物滤池”组合除臭技术，可有效分解垃圾堆肥产生的恶臭污染物。实际应用中，氨的去除率在80%以上，甲硫醇的去除率也很高。
(2)环境保护。生物过滤器的滤料采用树皮、堆肥产品等组成的混合滤料，生物菌株来源于有机废弃物腐殖质产品，可就地取材。环保，符合绿色可持续发展理念。
(3)针对性。低成本的模块化过滤结构解决了农村地区道路运输不便（道路宽度和转弯半径不够）、缺乏整体吊装条件等普遍问题，适合农村实际情况。
(4)经济。采用送排风联锁控制、风机变频等方法，减少排风量，从而降低能耗和运行成本。也不需要大量的人工操作和维护410t/h 锅炉钢结构设计，有助于降低运营成本，提高经济效益。
(5)操作方便。采用全自动控制系统，技术操作简单，维护量低。除臭设备如图4所示。
【长效运行模式与机制】
采用地方政府与企业合作的模式，保证项目长期稳定运行。当地政府负责运营管理，上海野马环保设备工程有限公司负责除臭技术的研发。部分研发经费来源于国家重点研发计划子项目《有机废弃物腐殖化工艺除臭设备研发及集成研究内容》（编号：2018YFD1100601-08）。
【经济、环境、社会效益】
（1）经济效益：①“洗涤+生物过滤器”组合除臭设备自动控制，方便设备管理，设施稳定运行。除臭系统运行的能耗主要是水耗和电耗。水电费约为88~116元/d； ②生物滤池所用滤料部分来源于当地村镇、农林、生物菌种，来源于本场堆肥产生的腐殖质产品，无需额外购买专用接种剂，实现了回收利用，降低投资成本； ③本除臭技术及设备全部采用变频和自动化技术，不仅提高了设备的除臭效率，降低人工成本，而且使用寿命更长，可进一步提高综合经济效益。
（2）环境效益：“洗涤+生物滤池”组合除臭技术，可有效控制乡镇有机废弃物快速定向腐殖化过程产生的恶臭污染，从而保证有机废弃物快速定向腐殖化设施的正常运行。村庄和城镇的垃圾；为推动乡镇垃圾快速定向腐殖化提供环保技术支撑，避免次生环境问题，保证周边环境空气质量，为乡村振兴、人居环境改善发挥积极作用。
（3）社会效益：组合除臭技术可减少垃圾产生的臭气，改善农村居民的居住环境，提高生活质量；避免因臭味问题引发的矛盾纠纷，促进社会和谐稳定；通过展示环保技术的效果，可以提高公众的环保意识，促进环保行为的普及。
案例六十五：
临沂市餐厨垃圾无害化处理项目
中国城建科学研究院有限公司、中国城建科学研究院（北京）环境技术有限公司
作者：白旭光、杨静波、耿鑫、刘如飞、郭庆海、陆小丹，email:
【基本情况】
临沂市餐厨垃圾无害化处理项目（图1）位于临沂市兰山区大山路387号，占地面积17336.96m2。 2013年6月19日开工建设，2014年12月30日完成验收调试，投入运行；该项目设计处理餐厨垃圾200吨/天、废油20吨/天、垃圾渗滤液140吨/天。 t/d，处理工艺采用“综合预处理+中温湿式厌氧”为主要技术路线。项目包括预处理系统、厌氧发酵系统、固液分离系统、污水（沼液+渗滤液）处理系统、沼气净化及储存系统、除臭系统、热力系统及辅助工程。本项目充分考虑周边地区现有设施设备，实现资源的合理、循环利用。是实施绿色、循环、低碳发展的重要实践。建筑设计现代简约，与周围环境和谐统一。该项目荣获2017年度全国优秀工程勘察设计行业奖优秀市政公用工程给排水（含固废）三等奖、2017年度北京市优秀工程勘察设计二等奖。
【技术/案例原理及技术路线】

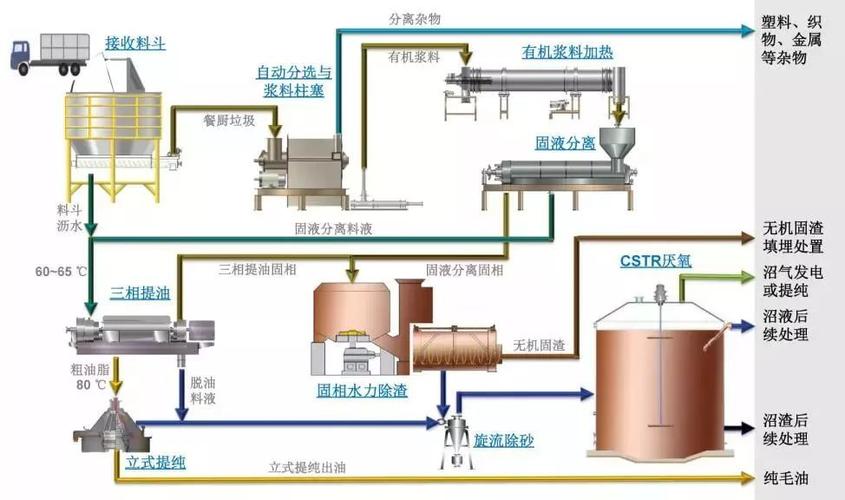

预处理采用综合分选、破碎、制浆、隔油技术。浆液采用安全高效的中温湿式厌氧发酵技术。发酵罐采用CSTR钢结构焊接罐，配备高效立式搅拌设备，确保物料充分混合。 、提高有机物降解率和产气效率。该系统主要处理工艺路线如图2所示。
预处理技术：物料粗分离+筛分制浆+除砂暂存+油脂分离；地沟油处理：统一进入预处理系统获取原油；厌氧：通过进料调节和中温湿式连续厌氧，经氧消化后厌氧排出进行厌氧发酵；沼气处理：收集+脱水脱硫净化+沼气锅炉+热源出售；沼液处理：沼液和焚烧厂渗滤液统一进入污水处理系统进行厌氧+MBR+纳滤+反渗透处理；除臭工艺：酸雾喷淋法和光催化氧化法共处理工艺技术；厂区热源：由临沂新能源有限公司垃圾焚烧热电项目提供。
[技术/案例特点]
（1）该项目预处理技术根据临沂餐厨垃圾特点设计，可显着去除杂质、提取油脂，实现资源化利用410t/h 锅炉钢结构设计，保证厌氧发酵系统稳定运行。无机杂质去除率大于90%，物料中油脂残留率不大于0.5%，为后续厌氧发酵系统提供稳定的物料。
（2）通过技术改进和设备改造，创新地将地沟油排入预处理系统进行提取纯化，减少了油类的预处理，降低了设备投资和运行成本，同时分离出原油相系统。水分含量≤3%，大大减轻了后端油脂深加工系统的运行负荷。
（3）本项目餐厨垃圾处理采用目前广泛应用的中温湿式厌氧发酵工艺，运行稳定、降解率高、产气率高。
（四）因地制宜、协调发展，打造项目生态循环经济园区。整合现有设施资源，采用“电厂渗滤液与厌氧发酵沼液协同协同处理”，实现“A级（CODCr≤50mg/L；BOD5≤10mg/L；SS≤20mg/L；NH3- N≤5mg/L)”标准排放，实现循环经济发展理念。
（5）酸雾喷淋法与光催化氧化法协同处理技术，可实现高效环保的废气净化，确保排放达标，绿色环保。
【长效运行模式与机制】
（1）项目运营初期严格执行BOO模式下的各项规定，保证餐厨垃圾处理中心的顺利启动和运营。政府提供的80元/吨的集中收运补贴和120元/吨的处置补贴将用于满足初期较高的运营成本资金需求。
（2）项目进入稳定运营阶段后，由财务部门根据实际建设和处置成本及收入状况进行审核。根据审核结果，合理调整补贴价格，确保项目的长期可持续性和经济效益，同时保证服务质量满足特许经营协议的要求。
【经济、环境、社会效益】
（1）经济效益：餐厨垃圾处理厂与生活垃圾焚烧发电厂、病死畜禽无害化处理厂、城市污泥处理厂集中建设，形成多源物质加工处置园区，利用垃圾热力、自用发电及三废协同处置设施，实现项目间的协同处理、处置和利用，降低各项目的投资和运行成本，缩短建设周期，提高综合经济效益。
（2）环境和社会效益：该项目通过餐厨垃圾无害化、减量化、资源化处理，显着改善了临沂市大气和水环境质量，提升了城市形象，助力可持续发展；同时，增强公众环保意识，促进资源综合利用和低碳经济发展。
案例六十六：
德州市园林绿化废弃物碳回收创新示范技术研究与应用
德州市园林绿化服务中心
作者：许家林、董伟、蔡亚男，email：
【基本情况】
据统计，德州市主城区绿地面积6 744.4 hm²，可收集园林绿化垃圾约6 137.48吨。预计年收集量为3.4×104~4.7×104 t。 2020年至2023年，随着城市绿化量的增加和精细化维护管理水平的提高，园林绿化垃圾收集总量持续上升，但仍存在大量绿化垃圾未得到妥善处理，或与生活垃圾混合作为城市垃圾填埋或焚烧，造成碳排放增加和城市环境污染。 2020年起，德州市园林绿化服务中心开展园林绿化废弃物碳循环利用创新示范技术研究，打造“6点、4站、1中心”闭环收集运输系统，采用组合方式采用“现场处理+集中处理”的模式，分类收集利用；先后开发的资源化利用产品主要以有机质堆肥和覆盖物为主。同时，我们初步探索了热解技术，创新构建了多重加工系统，制备了生物炭、木醋液等高价值产品，践行“取之于园，供于园”的管理理念，实现了低——碳与循环发展。以园林绿化废弃物处理与资源化利用为主的“碳循环创新示范技术研究”荣获山东省住建厅组织的山东省建筑科技创新成果大赛三等奖。 。
德州市园林绿化废弃物碳回收创新示范技术研究现场如图1所示。
【技术/案例原理及技术路线】
园林绿化废弃物碳回收创新示范技术路线如图2所示。
（1）闭环收运体系：采取“就近处理+集中处理”相结合的模式，注重点、块结合，统筹城市园林绿化垃圾收集、运输和调度，合理安排园林绿化废弃物分类收集、储存、运输、处理。和资源利用设施，打造“6点、4站、1中心”闭环集运体系（表1），逐步构建以点相连、以线铺就的完整集运体系。各点配置合理，辐射范围10公里以内，基本实现绿化公园和居民区全覆盖，提高满足中小城市发展需求的园林绿化垃圾收集、运输和处理能力。
（2）中转站：综合考虑环保、交通等因素，科学选址，在岔河东大道、嘉禾西大道、崇德十大道、崇德十二大道建4个中转站，配备移动式破碎机和小型树枝和树叶破碎机用于现场简单破碎，作为土壤改良基质或覆盖物，直接返回绿地，实现源头减量。
（3）综合处置中心：建立德州市首个碳循环创新示范基地，纳入园林绿化服务中心设施管理科管理，为深化园林绿化废弃物资源化利用科学研究和示范应用打造创新主阵地在德州市。示范基地作为集收集、破碎、加工、示范应用为一体的综合处置中心。具体功能区包括630平方米的生产车间、4500平方米的发酵广场、410平方米的仓储车间和9200平方米的种植示范区。根据综合加工中心的功能，它配备了树枝和叶子碎机，精细的粉末机，碎板，筛选和染色机，拆除灰尘设备，可移动的破碎机，破碎的运输车辆，热解设备，装载机，转动机，转动机器，机器，机器，同时，诸如压缩运输之类的措施，以降低收集成本，分支和叶子的分离，以提高粉碎效率，有机肥料的科学发酵和转化，以及筛分和染色以使有机覆盖形成“清洁 - 收集到转移的交通变速化处理产品应用程序”“完整过程流程”。
（4）产品应用：将美化废物粉碎并在综合处置中心中粉碎并流产后，可以将液体产品处理并生产到植物来源的生态肥料中，以支持城市绿化维护。生态肥料可用于喷洒植物的叶子和树枝。施加，灌溉根可以提高根部的氮吸收水平，增加叶绿素含量和光合作用能力，稳步增加林木的生长和积累，并实现扩大绿化和提高质量的目的；它对预防和控制植物疾病和害虫有重大影响，并可以提高植物耐药性。同时，使用植物衍生的生态肥料可以在一定程度上改善盐水 - 阿尔卡利土地，改善土壤结构和生育能力，减少化学肥料和温室气体排放的量，并全面发挥其经济价值和经济价值和生态益处。
[技术/案例功能]
（1）园林绿化废物碳循环的创新演示技术创造了一种完整的链闭环制度，用于园林绿化废物处理和资源利用“从绿色空间中取自绿色空间 - 用于绿色 - 回收”，形成了可复制且可促进的系统适用于中小型城市。德克萨斯州的经验。
（2）考虑到Dezhou的土壤盐度，硬化和粘性的问题，我们将专注于根据当地条件进行有关有机堆肥和有机肥料制备的特殊研究Dezhou并创造性地扩大了美化废物的废物资源，产品的应用方案已经意识到了从绿色建筑到绿色空间维护和管理的完整应用，突出了德克萨斯州的特征，并促进了景观美化的低碳和环境发展。
[长期操作模式和机制]
（1）建立可行的闭环收集和运输系统。该技术的研究和应用解决了当前的园艺废物收集和运输问题。对于远离主要城市区域的地块，散落且土壤肥力较弱，便携式破碎机被用来在现场处理它们，并将其作为土壤改善基板或有机覆盖物返回绿色空间。对源数量进行分类和减少；对于距离近距离的地区，大面积和较大的生产量，例如城市绿色空间，社区绿色空间，公园，旅游景点等，主要是进行集中式收集和全面加工。附属的维护管理部门负责分类的收集和运输到转运站。专门的车辆运输到集中处置中心。
（2）创建园林绿化的废物资源利用产品。在科学地处理美化废物（结合治疗产品）的同时，我们可以实现在土壤改善，植物维护，害虫控制等方面利用园林绿化废物的资源，增强了技术的经济价值和生态利益，以及确保该技术解决方案的长期稳定操作。它主要是有机物堆肥和覆盖物，它广泛用于城市绿化建筑和管理中，实现了整个工业园艺和绿色废物资源的整个工业链，“从绿色空间中取自绿色空间 - 用于绿色 - 回收”。
[经济，环境和社会利益]
（1）经济利益：使用创新的示范技术用于园林绿化废物的碳回收，使分支机构和树叶的现场粉碎得以返回约17.3 HM2的森林，为土壤改善基金节省了3287万元的森林；叶和分支的发酵产生有机底物分别为1 017.1和203.4 t。 ，生产有机覆盖9 080.5平方米，节省了765.8万元的原材料成本，这可以大大降低原材料和建筑成本，并且具有巨大的经济价值和市场潜力。
（2）环境和社会福利：Dezhou City是园林绿化废物处理和资源利用的国家试点城市之一。该项目的建设可以吸收来自来源的大部分园林绿化废物，从而有效地解决了运输园林绿化废物和占用空间的困难。很大的问题要处理的问题不仅会减少环境污染和浪费资源，还可以为城市绿色GDP提供新的增长点。它对生态环境保护具有双重战略意义，并实施“双重碳”目标，有效地促进了城市美化环境的高质量发展，并实施了国家碳中立政策。以及生态文明和绿色发展要求。
注意：中国城市环境卫生协会的村庄和城镇废物管理委员会建议案例64。
编辑：Wang Yanan；校对者：刘东梅；评论者：张Yi
