1.建筑学专业
01总平面图布置及平面图
1、消防车道净宽、净高、转弯半径、标线不符合设计要求

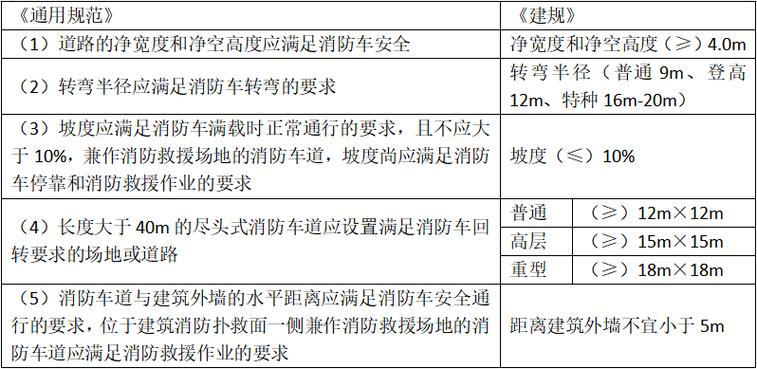

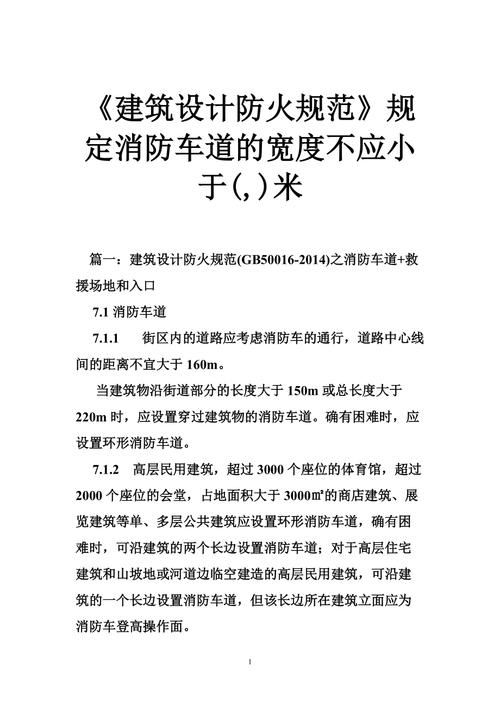

消防车道净宽、净高不应小于4.0m，转弯半径应满足消防车转弯要求，并应画有醒目的标志。
消防车道净宽度不符合要求
消防通道的标准做法
消防通道标记未涂漆

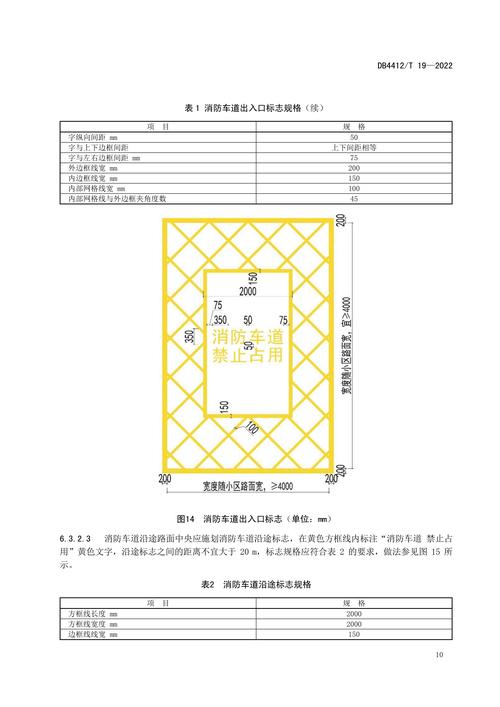

消防车道标记已涂漆
2、高层建筑内消防车登高作业场地的长度、宽度、坡度及周围环境不符合规范要求。

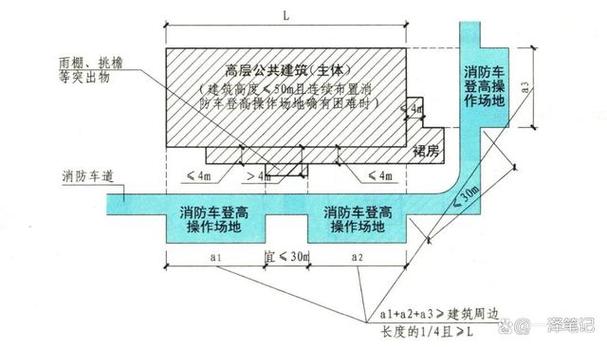

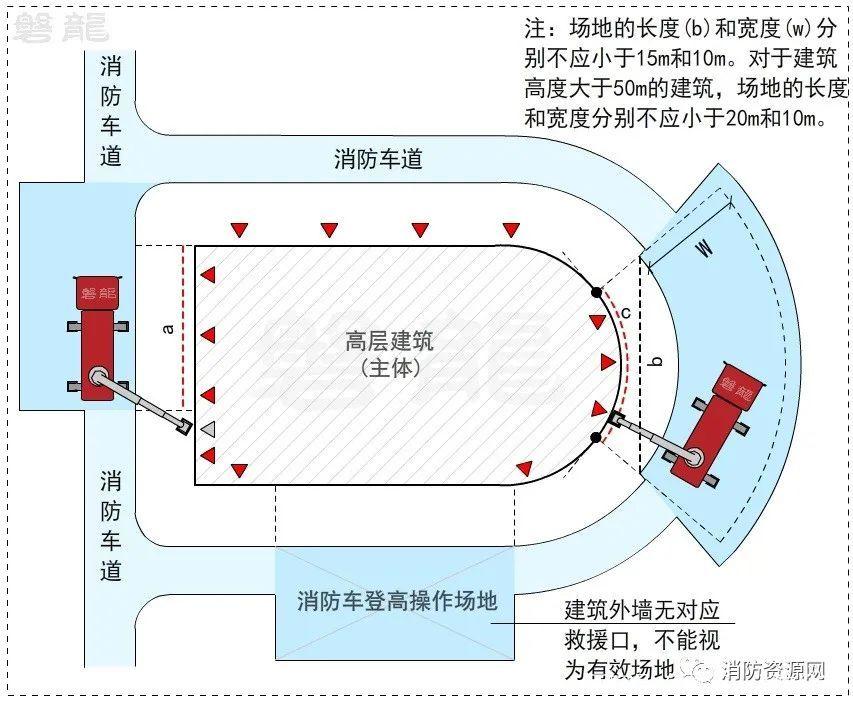

消防车高架作业场地的长度和宽度不应分别小于15m和10m。建筑高度大于50m的建筑物，场地长度和宽度不应分别小于20m和10m。场地坡度不宜大于3%。高层建筑消防车作业场地与建筑物之间不得放置树木、架空管道等妨碍消防车作业的障碍物。
爬火作业现场绿植覆盖
消防高架作业现场已恢复
3、回程场设置不符合规范要求
环形消防车道应至少在两处与其他车道相连。消防死巷不设返回场，返回场面积不应小于12m×12m；高层建筑不宜小于15m×15m；用于重型消防车时，不宜小于18m×18m。
消防返回场面积不足
回火场面积符合要求
4、消防救援窗安装不符合规定要求。
供消防救援人员进入的窗户净高和净宽不应小于1.0m，下缘距室内地板的距离不应大于1.2m。其位置应与消防车高架作业场地相对应。窗玻璃应易于破碎，并应具有在户外易于识别的明显标志。
消防救援窗净宽小于1.0m
消防救援窗净宽符合要求
消防救援窗口标志未张贴
消防救援窗口标志张贴
5、建筑外新建消防泵房不符合规范要求。
建筑物外新建的消防泵房不宜建结构简单的。其耐火等级不应低于二级，并应采取防浸技术措施。
新建消防泵房耐火等级不符合要求
新建消防泵房耐火等级符合要求
消防泵房未设置防浸技术措施
消防泵房已设有防浸技术措施
02防火隔断及防火结构
1、给水、电气、防烟、排烟管道穿过地板、墙壁的地方不采用防火密封材料密封。建筑物玻璃幕墙与地面、隔墙之间的缝隙未采用防火密封材料密封。
建筑内的给水、电气、防烟、排烟管道及其他管道穿过防火隔墙、地板、防火墙的孔隙，应采用防火密封材料封堵。
建筑物玻璃幕墙与各楼板、隔墙之间的缝隙应采用防火密封材料密封。
消防管穿墙处未密封
消防管穿过的墙体防火密封到位
桥梁穿过楼板处无防火密封。
桥梁穿过楼板的地方有防火密封
风管穿墙处未做防火密封
风管穿墙处防火密封
建筑物玻璃幕墙与楼板之间的缝隙未进行防火密封
建筑物玻璃幕墙与楼板之间的缝隙均经过防火密封处理
2、室外钢结构疏散楼梯及钢结构建筑构件未采取防火措施。
室外钢结构疏散楼梯的台阶、平台宜采用不燃材料。平台的耐火极限不应低于1.00h，台阶的耐火极限不应低于0.25h。
钢结构柱支撑的设计耐火极限应与柱的设计耐火极限相同，楼板支撑的设计耐火极限应与梁的设计耐火极限相同，屋面支撑和拉杆的设计耐火极限应为与屋顶承重构件相同。当钢结构构件的耐火极限低于根据经验设计的耐火极限时，应采取防火措施。
室外钢结构疏散楼梯无防火措施
室外钢结构疏散楼梯已采取防火措施。
无防火措施的钢柱
钢柱已采取防火措施
3、防火墙安装窗户时，未按要求安装甲级防火窗。
防火墙上不应有窗户或开口。必要时应设置火灾时不能打开或自动关闭的甲级防火窗。
在防火墙上安装windows时，不会安装A级防火窗。
在防火墙上设置窗口时，已经设置了A级防火窗口。
4、防火门未装闭门器，双扇、多扇防火门未装定序器，钢质防火门框内未进行灌浆。
常闭防火门应安装闭门器，双扇和多扇防火门应安装顺序器，钢质防火门的门框应填充水泥砂浆。
双扇常闭防火门不配备顺序器和闭门器
双扇常闭防火门已安装定序器和闭门器
钢质防火门未灌浆
钢质防火门已灌浆
5、与人防、民用防空结合的公共场所的安全出口不采用甲级防火门。
无论平时还是平时，公共场所的安全出口均应采用甲级防火门。当采用防护门、防护气密门、气密门代替甲级防火门时，其防火性能应符合甲级防火门的要求。
人防和民用公共场所的安全出口不设置甲级防火门。
人防、公共场所的安全出口已安装甲级防火门。
2.给排水专业
01消防栓系统
1、消火栓试水压力不符合设计要求
高层建筑、工厂、仓库、民用建筑等室内净空高度超过8m的场所，消火栓口动压不应小于0.35MPa，消防水嘴充满的水柱应符合规定。按13m计算；其他场所消火栓口动压不应小于0.35MPa。 0.25MPa，消防水枪充满水柱按10m计算。
水柱小
螺栓动压力达不到0.35MPa
水柱填充
螺栓动压力达到0.35MPa
2、消火栓不能自动启泵，设置为高压自动停泵，不符合规范要求。
消防水泵应由消防水泵出水管上设置的压力开关、高位消防水箱出水管上的流量开关或压力开关等开关信号直接自动启动。打开报警阀。消防水泵房内的压力开关宜引入消防水泵控制柜。
消防水泵不应设有自动停泵的控制功能。停泵应由有管理权限的人员根据灭火情况决定。
流量开关泵启动控制线未连接
流量开关水泵控制线连接正常
3、消防水池内无局部液位显示装置，消防水池内液位低于最低水位警戒线，不符合规范要求。
消防水池应设有现场水位显示装置，消防控制中心或值班室应安装显示消防水池水位的装置。还应有最高和最低警报水位。
消防水泵吸入口淹没深度应满足消防水泵在最低水位时安全运行的要求。消防水池最低有效水位时吸水管喇叭口的淹没深度，应根据水流速度和吸水管喇叭口水力条件确定，但不应小于600mm。使用防旋流器时，浸没深度不应小于200mm。对于卧式消防水泵，满足自吸泵启动的消防水池最低水位应高于泵壳顶部的通气孔。对于立式消防水泵，满足自吸泵启动的消防水池最低水位应高于水泵出水管中心。金属丝。
本地液位显示未设置
本地液位显示已设置
消防控制室未设置消防水池液位显示装置
消防控制室已设有消防水池液位显示装置
卧式消防水泵消防水池最低水位
立式消防泵消防水池最低水位
4、消防管道抗震支架未安装、不符合规定要求的。
需设防的室内给水、热水给水、消防给水（消火栓给水、喷淋给水）直径大于等于DN65的水平管道以及泵房内的管道，应采用吊架、支架或托架。按规范要求设置抗震支架。刚性连接的金属水平管的抗震支架之间的距离不应大于12m，柔性连接的金属水平管或非金属管道的抗震支架之间的距离不应大于6m。
室内自动喷水灭火系统、气体灭火系统等消防系统也应按照相关施工及验收规范的要求设置防摇支架；只有抗震支架与防摇支架重叠的管段才能安装抗震支架。
无抗震支撑
已安装抗震支架
5、室外消火栓未按设计要求安装，不符合规范要求。
地下消火栓喷口与井盖的距离应小于0.4m。地下室外消火栓必须设有永久性固定标志。易发生碰撞的室外消防栓必须设置防撞护栏。
人防工程、地下工程等建筑物应在出入口附近设置室外消火栓，其与出入口的距离不应小于5m，不宜大于40m。
室外消火栓应均匀布置在建筑物周围，不应集中在建筑物的一侧；建筑物消防面一侧的室外消火栓数量不应少于2个。
螺栓孔未按规范施工。
螺栓孔按照规范建造
无永久标志
设立永久固定标志
没有防撞护栏
安装防撞护栏
消防栓底部裸露
消火栓底部埋地按标准
02消防栓系统
1、软管卷盘型号、规格不符合设计要求。
室内消火栓、消防水龙带卷盘、便携式水带的选用和规格应符合设计要求；同一建筑物内安装的消火栓、消防水带卷盘和便携式水带应当使用统一规格的喷嘴、消防水带和水龙带。和配件。
25m软管卷盘不符合设计要求
30米软管卷盘符合设计要求
2、外露消防管道未采取保温措施
当消防给水管道可能结冰时，应采取防冻技术措施。
无外露涂层的消防管道保温
消防管道已做好保温处理
3、水泵适配器永久标志未设置室内钢结构楼梯设计图，或设置不规范。
消防水泵适配器永久标志铭牌内容：设备名称、消防标志、供水系统名称、供水范围、额定压力、设计流量、工作压力。
持久 ID 设置不正确
正确设置永久标识
水泵适配器永久标记铭牌样式演示
4、消防取水口（井）未设置盖板、标志牌，或者安装不规范。
消防水池应设有取水口（井），吸水高度不宜大于6.0m；取水口（井）与建筑物（水泵房除外）的距离不宜小于15m。消防取水口应安装盖子和标志。
未设置消防取水标志
已设置消防取水标志
5、消火栓未按设计要求安装减压孔板，或减压孔板孔径不符合设计要求，导致消火栓处动压降低不当。
室内消火栓安装前，应按设计要求认真检查各消火栓采取的减压措施。使用减压孔板进行减压时，应根据设计孔径定制减压孔板，并做好孔径标记，以免安装错误。使用减压稳压消火栓进行减压时，设计单位应根据各消火栓进口压力的计算值，确定减压稳压消火栓的类别，并在设计图纸上明确标注;施工单位在安装前应对各减量点进行检查。按调压消火栓类型，避免安装错误。
未安装减压孔板
安装减压孔板
《室内消火栓》（GB 3445-2018）第5.14.2条规定了减压孔板的性能要求
3.电气专业
01消防供配电设施
1、消防系统外露管道没有管道保护或使用塑料管
当消防配电线路明敷（包括吊顶敷设）时，应采用金属导管或封闭式金属槽盒保护。金属导管或封闭式金属槽箱应采取防火措施。
塑料管
无管保护
金属软管
管保护
2、应急照明支线选用不符合设计或规范要求
消防应急照明和疏散指示系统配电线路应采用耐火电缆。还必须根据设计图纸确定是否需要采用低烟无卤型，是否全部采用阻燃、耐火型。
判断耐火电缆的常用方法：
1、电线型号中有“N”或“NH”（耐火性首字母）。如WDZN（无卤低烟阻燃耐火）、NH-BV（耐火BV电线）、NH-RVS（耐火聚氯乙烯绝缘软电线）等。
2、耐火电缆去掉绝缘层，导体外包裹耐火层；非耐火电缆没有耐火层。
不使用耐火电缆
已使用耐火电缆
3、消防系统不采用防火桥，不封闭
当消防配电线路明敷（包括吊顶敷设）时，应采用金属导管或封闭式金属槽盒保护。金属导管或封闭式金属槽箱应采取防火措施。
未使用防火桥，未封闭
防火桥梁已安装并密封
防火桥未封闭
防火桥梁已安装并密封
4、消防电气设备末级配电箱未设有自动切换装置。
消防控制室、消防泵房、防烟排烟风机房、消防电梯等消防电气设备的供电，应在其配电线路的末级配电箱内设置自动切换装置。
有问题
正确做法
5、模块安装在配电箱内
由于模块的工作电压通常为24V，因此不应与其他电压等级的设备混合使用。一旦混合，可能会相互影响，导致设备不能可靠运行。
模块放置于配电箱内
模块放置于配电箱内
模块放置在模块盒内
模块放置在模块盒内
02 火灾自动报警系统
1、消防控制室未安装图形显示装置，或安装但不能接收火灾报警信号、联动信号和故障信号。
消防控制室图形显示装置的消防设备运行状态显示功能应符合下列要求：
(1)消防控制室内的图形显示装置应接收并显示火灾报警控制器发送的火灾报警信息、故障信息、隔离信息、屏蔽信息和监控信息；
（2）消防控制室内的图形显示装置应接收并显示消防联动控制器发送的联动控制信息和受控设备的动作反馈信息；
(3)消防控制室图形显示装置显示的信息应与控制器显示的信息一致。
错误的做法
正确做法
2、联动测试时，排烟风机未启动；或者应急灯没有亮起。
排烟系统的联动控制方法应符合下列要求：
(1)同一防烟区内两个独立火灾探测器的报警信号应作为排烟口、排烟窗或排烟阀开启的联动触发信号，并由消防控制排烟联动控制器。排烟口、排烟窗或排烟阀的开启也会停止防烟区的空调系统。
(2)排烟口、排烟窗或排烟阀开启的动作信号应作为排烟风机启动的联动触发信号，控制排烟风机的启动由消防联动控制器控制。
当确认发生火灾时，从发生火灾的报警区域开始，依次启动整个建筑疏散通道的火灾应急照明和疏散指示系统。系统完全进入紧急状态的启动时间不应大于5秒。
错误的做法
正确做法
3、点式火灾探测器距离墙壁、横梁等障碍物太近。
点式火灾探测器的设置应符合下列规定：
(1)在宽度小于3m的内部走道的天花板上设置点式探测器时，宜放置在住宅区内。热敏火灾探测器的安装间距不宜超过10m；感烟火灾探测器的安装间距不宜超过15m；探测器距端墙的距离不应大于探测器安装间距的1/2。
(2)点式探测器距墙壁或梁边缘的水平距离不应小于0.5m。
(3) 点式探测器周围0.5m范围内不应有障碍物。
(4)当房间被书架、设备或隔断分隔开时，顶部到天花板或横梁的距离小于房间净高的5%时，每个分隔间至少应安装一个点探测器。部分。
(5)点式探测器与空调送风口的距离不应小于1.5m，并应安装在靠近回风口的位置。探测器与多孔送风顶棚开口处的水平距离不应小于0.5m。
错误的做法
正确做法
4、消防泵房、变配电室等场所未配备消防专用电话分机
消防电话的设置应当符合下列规定：
（1）消防泵房、发电机房、配电房、计算机网络房、主通风空调房、防排烟房、灭火控制系统操作装置或控制室、企业消防站、消防值班室、总调度与消防联动控制有关并经常值班的房间、消防电梯机房和其他机房应配备消防专用电话分机。
（2）消防电话分机应固定安装在明显、便于使用的位置，并应有与普通电话不同的标志。
错误的做法
正确做法
5、防火门监控系统门磁未按要求安装或安装不到位。
防火门系统的联动控制应符合下列规定：
(1)常开防火门所在防火分区内的两个独立火灾探测器或火灾探测器与手动火灾报警按钮的报警信号宜作为常开防火门关闭的联动触发信号。触发信号应由火灾报警控制器或消防联动控制器发出，防火门应由消防联动控制器或防火门监视器关闭。
(2)疏散通道上各防火门的开启、关闭和故障状态信号应反馈至防火门监控器。
错误的做法
正确做法
4。HVAC专业人士
01反烟气排气系统
1。位于高处的天然烟气排气窗（端口）无法在现场打开。
天然烟气排气窗（端口）应配备手动打开设备。天然烟气排气窗（端口）设置为高位置并且不能直接打开，应配备手动打开装置，高度约为13m，距离地面约1.5m。集中式手动开放设备和自动开放设施应安装在清除高度大于9m的中庭中，商务厅，展览馆，多功能大厅和其他建筑区域大于2,000平方米的地方。
没有手动打开设备设置
添加手动打开设备
2。天然烟气排气窗的开放形式和有效的开放区域不符合设计和规格要求，并且可以打开的窗口甚至可以在固定的窗口中。
为了接受自然通风和天然烟气排气设施，以下物品应符合设计和标准要求：（1）在封闭的楼梯间，防烟楼梯间，前室和火力升降机前面的可开放外部窗户的布局和面积房间； （2）避难地板上可开放的外部窗户或百叶窗的布置和面积（房间）； （3）可开放的外部窗户的布置和面积，烟气排气窗和易熔的照明条（窗户），用于天然烟气排气位置。
烟气排气窗未设置为设计
根据设计要求修改到烟气排气窗
3。烟雾屏障不是根据图纸建造的，也不是未构造的。
烟雾悬挂墙的安装应符合以下规定：（1）模型，规格，悬挂长度和安装位置应满足设计要求； （2）可移动的烟雾屏蔽墙壁与建筑物结构（柱或墙壁）表面之间的缝隙不得大于60mm，有两个或更多的烟雾罩，用于连续的烟雾屏蔽墙室内钢结构楼梯设计图，由垂直窗帘组成，每块之间没有间隙，重叠宽度不应小于100mm； （3）可移动烟雾屏蔽墙的手动操作按钮应固定在距建筑物地板1.3m 〜1.5的距离上。 m易于操作，清晰可见。
烟墙尚未建造
加入烟雾屏障
烟雾屏障垂直墙穿透管的增强
将密封导轨添加到电烟壁墙上
4。未设置用于烟气排气口的手动打开装置。
烟气排气插座的安装仍应符合以下规定：（1）烟气排气插座应安装在天花板上或靠近天花板的墙壁上。 （2）烟气排气出口应位于烟雾仓库中，但是在过道和室内空间的间隙高度不超过3m的区域，烟气排气出口可以设置在清晰的1/2以上高度;安装在侧壁上时，悬浮天花板与其最近边缘之间的距离不应大于0.5m。 （3）对于需要机械烟气排气系统的房间，当建筑物区域小于50平方米时，可以通过人行道耗尽烟雾，并且可以在疏散人行道中设置烟气排气出口。 （4）如果发生火灾，自动火灾报警系统将链接到烟气排气区的烟气排气门或烟气排气插座，并在现场安装手动打开装置。
5。空气导管上的火力阻尼器的防火限制穿过消防隔板，地板和火墙，以及烟气排气阻尼器两侧的气管不符合设计和规格要求。
当空气管穿过消防隔板，地板和防火墙时，火力管的两侧2.0m以内的空气导管和烟气排气阻尼器上的空气导管应使用耐火的气管或空气的外墙管道应采取防火措施。 ，防火限制不应低于火灾分区的防火性极限。
5。装饰和装饰专业人士
1。防火玻璃规格不符合设计或规格要求。
火力阻力极限是指建筑物组件，附件或结构所需的时间，从而在标准的火力阻力测试条件下失去承重能力，完整性或热隔热材料。可以看出，火力阻力极限包括三个要求：承载能力，完整性和热绝缘。
耐火玻璃可以根据防火性能根据防火性能分为绝缘耐火玻璃（A类）和无胰岛抗性玻璃（C类）。仅（A类）绝缘防火玻璃可以满足防火限制的要求，（C类）非绝缘耐火玻璃不能满足耐火限制的要求。
可以根据玻璃上的徽标来识别防火玻璃的规格，如下所示：
2。修改，拆除和阻塞建筑物内的防火设施。
建筑物的内部装饰不应减少，更改，拆除或覆盖防火设施，疏散标志，安全出口，疏散出口，疏散人行道，防火区，防烟区等无授权。
错误的做法
正确做法
3。在无窗房间中不当使用装饰材料。
当无窗的房间发生火灾时，有几个特征：在初始阶段，火很容易被发现，当发现大火时，大火通常已经很大。室内烟雾和有毒气体不能及时排出；消防员很难进行火灾检测和救援。因此，必须通过一个级别提出的无窗房间内部装饰的要求，即装饰材料的燃烧性能水平是从基本法规中提高的。
错误的做法
正确做法
4。烟雾感应探测器不规则地安装在带有烤天花板的地方。
在烤天花板位置安装烟雾探测器应符合以下规定：（1）当空心面积与总面积的比率不大于15％时，应将检测器安装在悬挂天花板下方。 （2）当空心面积与总面积的比率大于30％时，应将检测器设置在悬浮天花板上方。 （3）当空心面积与总面积的比率为15％至30％时，应根据实际测试结果确定检测器的位置。
错误的做法
正确做法
5。洒水头设置在天花板凹槽中，这会影响喷雾效果。
当洒水头和横梁等障碍物之间的水平距离小于300mm时，喷头的飞溅板应与障碍物的底部相同。
错误的做法
正确做法
