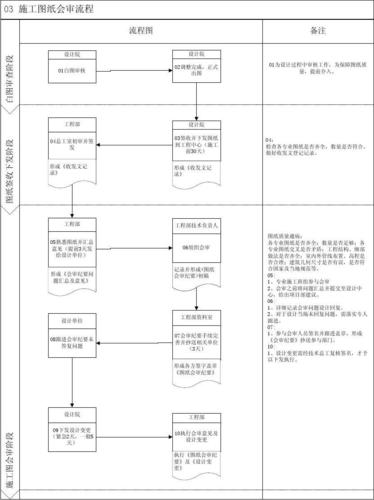

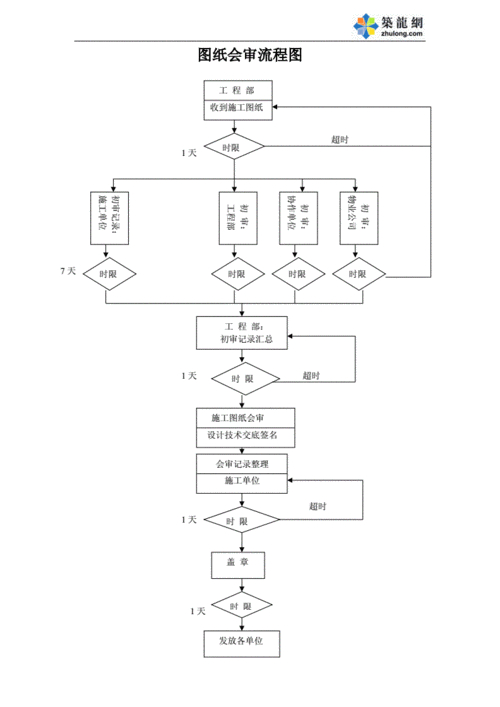

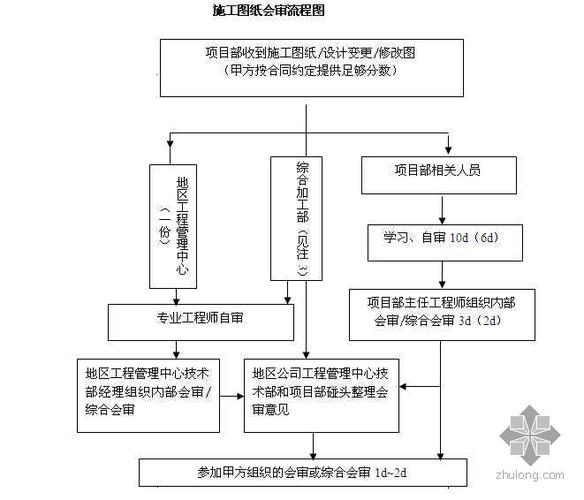

1. 图纸审核流程
（一）审图目的
为了优化设计，保证图纸质量，保证工程质量和进度，建立了完整的图纸审查制度。
（二）适用范围
房屋建筑工程、市政工程项目和给排水工程。
施工图包括：施工图、设计样板、施工技术样板及其他技术要求文件。
（三）审图制度
1、设计图纸控制：设计招标或与设计单位签订合同时，特别注重设计图纸的各专业设计师的图纸会签制度，尽量减少图纸中各专业的矛盾和错误。
2、图纸验收制度：现场工程师代表负责接收设计院送来的图纸，检查图纸质量，使要求清晰明确，由设计及相关人员签字，并加盖设计章研究所。现场负责人保存图纸收据记录，并将图纸存档。
3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸，并做好图纸发放记录，明确记录姓名、图号、份数、接收单位、验收时间及接收人签名。监理单位负责审核施工图纸并发送给各施工单位。各施工单位接受的图纸必须有监理单位加盖的施工图专用章。
4、审图人员：下列人员必须参加审图
施工方：现场人员及其他技术人员；
设计师：设计院总工程师、项目负责人及各类专业设计负责人；
监理：项目总监、副总监及各类专业监理工程师；
施工单位：项目经理、项目副经理、项目总工程师及各类专业技术负责人；更多精彩内容请关注微信公众号“工程造价师”。
其他相关单位：技术负责人。

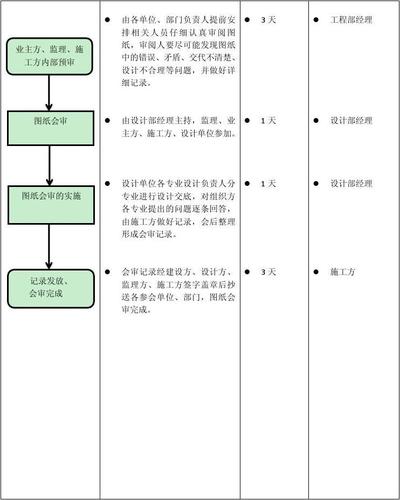

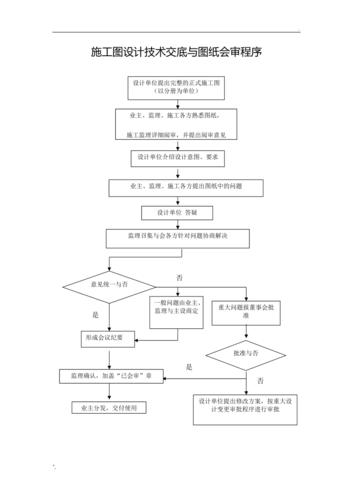

5、图纸会审时间控制：设计图纸下发后三个工作日内，监理单位负责组织业主、设计、监理、施工单位等相关单位进行设计交底。设计提交后十五个工作日内，建设单位或监理单位负责组织上述单位对图纸进行联合审查。
6、图纸联合评审。建设单位、监理单位及其他专业工程技术人员将书面报告材料分发给联合评审人员，供联合评审人员讨论发现的问题或优化图纸的建议。
7、审图会议由业主或监理人主持。主办单位应当保存会议记录和参加人员的签名。
8、各单位在图纸联合评审中提出的问题或优化建议必须在联合评审会上进行讨论并作出明确结论；需要再次讨论的问题，应当在联合审查记录中明确最终答复日期。
9、主管负责组织图纸联审记录下发各有关单位执行并归档。
10、图纸联合评审可采用全部图纸集中联合评审、分部图纸联合评审、分阶段图纸联合评审、分专业图纸联合评审等方式。联合评审的具体形式由主管人员确定。
十一、各参赛单位应编制施工图纸、工程联系表、审图记录。
12、取消的图纸设计将书面通知，由各施工单位自行处理。
2.审图技巧
工程开工前，需要对图纸进行阅读和审核，然后对图纸进行联合审核。如果你有看图、审图的经验，掌握一些要点，就会事半功倍。图纸识别审核顺序为：熟悉拟建项目功能、熟悉项目平面尺寸审核、熟悉项目立面尺寸审核、检查错误是否有误-施工图中容易出现的部分钢结构图纸会审记录表，检查是否有需要改进的地方。
(1)熟悉拟建项目的功能
拿到图纸后，首先了解项目的功能是什么，是厂房还是办公楼？是商场还是宿舍？了解了功能之后，再思考一些基本的尺寸和装饰。例如，卫生间的地面通常粘贴地砖作为墙裙，卫生间阳台的地面标高通常要低几厘米。厂房的规模必须满足生产的需要，特别是设备安装的需要。需要等待最终阅读施工说明书，熟悉工程装修情况。更多精彩内容请关注微信公众号“项目估算师”。
（二）熟悉评审项目的规划尺寸
建筑工程施工图一般有三个尺寸，一是详图尺寸，二是轴线尺寸，三是总体尺寸。检查第一尺寸之和是否等于第二尺寸，第二尺寸之和是否等于第三尺寸，并注意边轴是否为墙体中心线，读取尺寸项目计划，先了解施工。平面图，然后了解该楼层的施工方案，最后了解水、电、空调的安装流程。例如，检查房间布局是否方便使用、采光、通风是否良好等。在阅读下一层平面图尺寸时，检查是否与上一层有不一致的地方。
（3）熟悉项目立面尺寸审核
建筑工程的施工图一般包括正立面图、剖面图、楼梯剖面图。这些图纸包含项目标高尺寸信息；施工图、施工图一般也标有本层标高；梁表中一般有梁面标高；基本图和其他详细图通常也标有立面图。通过这些施工图，可以了解该工程的立面尺寸。前立面图通常具有三个尺寸。第一个尺寸为窗台、门窗高度等详细尺寸，第二个尺寸为层高尺寸并标注标高，第三个尺寸为整体高度。
审查方法与平面尺寸审查相同。检查第一尺寸之和是否等于第二尺寸，第二尺寸之和是否等于第三尺寸，并检查立面图中各层标高是否与该楼层平面图一致同一建筑物，检查建筑物标高是否与建筑物标高一致。石图中各楼层的标高与界石图中对应楼层的标高不应完全相同，因为建寺图中的楼层标高是工程竣工后的标高，而界石图中的楼层标高则为工程竣工后的标高。仅为结构面标高，不包括装饰面。同层的剑石图的高度应比界石图的标高高几厘米。在一些施工图中，施工图标在相应的施工图中被标记为高位。如果不注意，施工时就会出现错误。
熟悉标高后，主要检查门窗顶部标高与上一层梁底标高是否一致；检查楼梯踏步水平尺寸、标高是否错误，检查梯梁下垂直净空尺寸是否大于2.1米，是否有头顶现象；当出现中间层时，前往露台时，检查露台标高是否低于室内；检查卫生间、浴室地板是否低几厘米；如果没有，检查是否有防溢出措施；最后结合水、电、空调安装技术二次装修施工图检查建筑高度是否满足功能需要
（4）检查施工图中易错区域是否有错误
1、检查女儿墙混凝土顶部的倾斜方向是否朝内。
2、检查砖墙下是否有横梁
3. 对于结构平面内的梁，梁表中是否标注了所有钢筋？
4、检查主梁高度是否低于次梁高度。
5、梁、板、柱跨度相同且相似时，配筋是否存在较大差异？如果是这样，则需要进行检查。
6、梁与剪力墙布置在同一直线上时，应检查梁的宽度是否超过墙的厚度。
7、当梁分别支撑在剪力墙和柱边缘上时，应检查梁的中心线是否与轴线平行或重合，并检查梁宽度是否突出墙或柱之外。如有，应提交设计部门处理。
8、检查梁受力钢筋最小间距是否符合施工验收规范的要求。
9、检查室内通向露台的门上是否有雨篷，检查雨篷在结构面上的中心是否与建石图上门的中心线重合。
10、当设计要求与施工验收规范不同时，如柱表中常规定：同一截面内每边不少于4根柱筋可搭接，但施工验收规范要求搭接面积为同截面钢筋不得超过50%。
11、检查结构说明与结构平面图梁柱表及施工说明中的内容是否有矛盾。
12. 单个基础在两个方向上受力。短边受力钢筋一般放置在长边受力钢筋之上。检查施工图基础图中钢筋是否绘制错误。
(5)审查原始施工图是否有改进之处
主要从三个方面提出对原施工图的改进建议：有利于项目的建设；有利于保证施工质量；有利于项目的美观。
1、从有利于项目建设的角度提出改进施工图的意见
在结构平面上钢结构图纸会审记录表，会出现连续框架梁相邻跨度较大的情况。中间支撑负弯矩钢筋单独锚固时，梁柱节点处钢筋过密，难以捣实混凝土。您可以向设计师建议可以连接负极棒。尽可能连接。当支撑负筋为全长时，跨梁宽度较小的梁面钢筋会过密，无法用混凝土夯实。建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只要调整梁高，以利于筋连接和混凝土浇筑。当结构形状复杂，结构某一部分的施工难以一次性完成时，设计师就被问到：如何保留混凝土施工缝。更多精彩内容请关注微信公众号“项目估算师”。
2、从有利于建设工程质量的方面提出修改施工图的意见
当吊顶抹灰和墙面抹灰设计为相同的1:1:6混合砂浆时，建议将吊顶抹灰改为1:1:4混合砂浆，以增加粘结力。
当施工图纸未注明电梯坑、厕所沉水池、消防水池防水施工要求时，可建议在地坑、沉水池、内墙外壁增设水泥砂浆防水层下沉池的防水，提高防水质量。
3、从有利于建筑美观的方面提出施工图的改进建议
如果露台的女儿墙与外窗相连，应检查女儿墙的高度是否高于窗台。如果是的话连接不美观，建议设计一下。检查外墙装饰分色线是否连接。如果没有，建议在内角处关闭。当外墙和内墙没有明显的分界线时，询问设计墙面装饰延伸到内墙的哪个位置闭合最为美观。墙体突出部分的顶面和底面的装饰是否与外墙相同。当柱截面尺寸随着楼层升高而逐渐减小，且柱突出外墙成为立面装饰线时，为使线条上下宽度一致，建议不要减小突出部分的柱截面；当柱布置在建筑平面上时，与砖墙的转角小于90°。如果结构设计仍采用方柱，建议根据建筑规划将方柱改为多边形柱，防止柱角突出墙外，影响使用和美观。当电梯厅（前室）左侧有框架柱突出墙面10～20cm时，检查右柱是否突出相同尺寸。如果不是，建议改成左右对称。
3. 图纸联合评审时的注意事项
图纸联合审查是施工前期的主要技术任务之一。因此，在施工前，项目部应组织参与工程的技术人员和相关部门认真阅读图纸，熟悉施工图，了解工程情况和图纸设计中的错误、矛盾、失误。如果存在解释不清、设计不合理等问题，尽量尽快提出，并在施工前解决。
项目部应以谦虚、合作、学习、和谐的态度参加审图会。依托建设单位、设计单位、监理公司的组织协调能力，提供必要的服务，确保图纸联合评审工作的顺利完成。图纸会审记录是施工文件的组成部分，与施工图具有同等效力。因此，图纸联审记录的管理办法和发放范围与施工图的管理和发放相同，必须认真落实。联合审图常见问题综合汇总如下：
1、建筑结构描述是否存在矛盾或意图不明确的情况；
2、建筑与结构图中的轴线位置是否一致，相对尺寸是否标注清楚；
3、如果是框架结构，检查建筑结构图中的梁、柱尺寸是否一致；如果是砖混结构，检查墙体厚度和结构柱的布置是否一致；
4、检查门窗方法是否清晰。如果有图纸，就按照图纸进行。如果没有图纸，是否有样品。样品中开口方向、玻璃材质、龙骨材质等是否明确；
5、一般设计中容易忽视的就是窗台设计、窗帘盒设计、门窗材质、门叠尺寸；
6、检查结构图的描述是否与规范相冲突或不一致。如果是，协商采用哪个标准进行施工；
7、从施工角度看，是否存在施工困难甚至无法施工的结构节点，如坡屋面与平屋面相交的地方，梁的交叉施工最容易出现问题；
8、楼梯的高度、数量是否与标高一致；
9、建筑立面图中结构标高与结构图中各层标高是否一致；
10、檐口标高容易出错，请注意；
11、预留孔位、预埋件是否正确或缺失；
12、施工方法是否说明清楚；
13、选材是否合理，设计能否满足质量要求；
14、基础、沟渠等是否发生碰撞；
15、标准图和详细图是否正确？
16、门窗及构件的尺寸、规格、数量是否一致等。
熟悉图纸的方法和要领：
先粗后细：先看平面图、立面图、剖面图，对整个工程有一个大概的了解，对总长、宽、轴线尺寸、标高、层高、总高有一个大概的印象。然后看细节，检查整体尺寸和细节尺寸。
4、图纸联合评审内容
（一）施工部分：
建筑物平面图在建筑总平面图中的位置是否不清楚或依据不足，建筑物平面图与实际场地是否存在出入等。
(2)先小后大：
先看小样图，再看大样图，检查平面图、立面图、剖面图标注的细节是否与大样图一致；所用标准件的数量、型号、型号及设计图纸是否存在矛盾；是否有缺失索引符号；大样图是否齐全等
(3) 先构建，后构造：
即先看建筑图，再看结构图；将建筑图、结构图相互比对，检查轴线尺寸、标高是否相符，是否有矛盾、尺寸是否缺失、结构是否不合理等。
(4)先一般后特殊：
您应该首先查看一般零件和要求，然后查看特殊零件和要求。特殊部位一般包括基础处理方法、变形缝设置、防水处理要求以及抗震、防火、保温、隔热、隔音、防尘、特种装饰等技术要求。
(5)附图与说明书的结合：
看附图时，将总体设计说明与附图中的详细说明进行比较，检查附图与说明是否存在矛盾。规定是否明确、要求是否可行、做法是否合理等。
(6)土建与安装结合：
在看土建图纸时，应该有针对性地看一些安装图纸，检查安装图纸中与土建相关的内容是否有矛盾，预埋件、预留孔、凹槽的位置和尺寸是否符合要求。一致，并了解土木工程的安装要求。 ，以考虑施工中的协作问题。
(7)结合图纸要求和实际情况：
就是检查图纸是否不真实，如建筑物的相对位置、场地标高、地质条件等是否与设计图纸一致；施工单位能否处理一些特殊的施工工艺等。为了做好设计图纸的联合审查工作，提高设计图纸的质量，应尽量减少施工过程中设计图纸中发现的问题。
