钢结构***术语
1、长细比：构件计算长度与构件截面回转半径的比值。
2、换算长细比：在轴心受压构件的整体稳定计算中，按临界力相等的原则，将格构式构件换算为实腹构件进行计算时所对应的长细比或将弯扭与扭转失稳换算为弯曲失稳时采用的长细比。
3、支撑力：为减小受压构件(或构件的受压翼缘)的***长度所设置的侧向支承处，二手钢构多少钱一平，在被支撑构件（或构件受压翼缘)的屈曲方向，所需施加于该构件(或构件受压冀缘)截面剪心的侧向力。

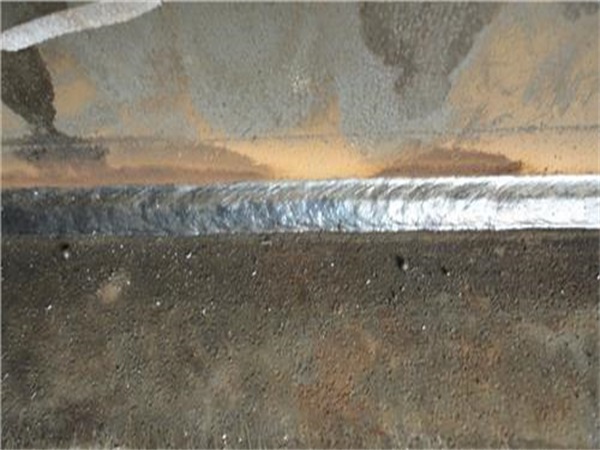

二手钢结构如何补救焊接裂纹

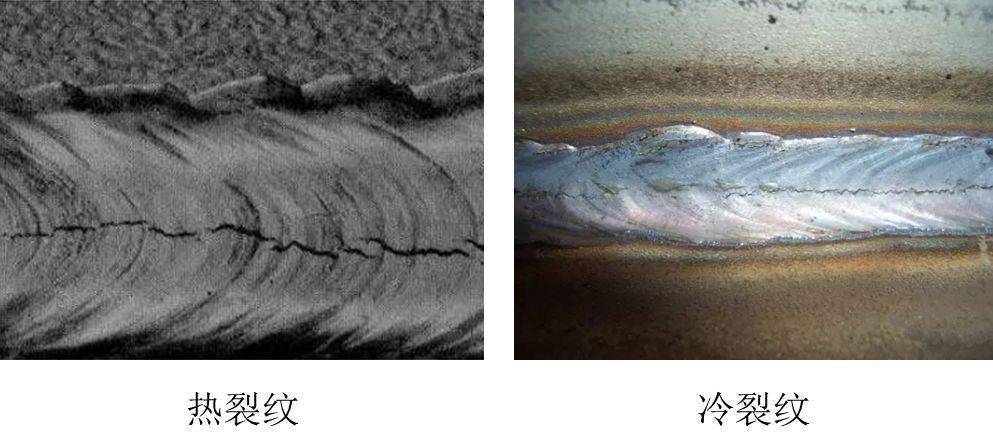

厚板钢结构构件较大、钢板厚、焊接熔敷金属量大、节点复杂、残余应力大、容易出现裂纹，影响焊接质量，这是工程质量控制的***和难点。生产中一般的措施有： 1、热裂纹防止措施
1）控制焊缝的化学成分。降低母材及焊接材料中形成低熔点共晶物即易于偏析的元素，如硫、磷的含量。降低碳在钢中的含量，可降低热裂倾向；提高Mn含量，可提高焊缝抗热裂性能。
2）控制焊接工艺参数和条件。控制焊接电流和焊接速度，使各焊道截面上部的宽深比达到1．1～1．2，二手旧钢构，可提高抗热裂性能，同时控制焊接熔池形状，不形成尖长形熔池而易在焊缝表面形成纵向热裂纹。焊前预热可降低形成裂纹的倾向；合理的焊接顺序可以使大多数焊缝在较小的拘束度下焊接，减小焊缝收缩时所受拉应力，也可减小热裂纹倾向。 2、冷裂纹防止措施
1）焊前进行工艺评定试验，确定工艺参数。
2）焊前预热可防止裂纹，同时还有一定的改善性能的作用。
3）手工焊采用碱性低氢焊条E5Q／E55型；CO：气体保护焊可选用药芯焊丝；埋弧焊可选用F5021一H08MnA焊条，并且严格按规定烘干。烘干温度为350—450℃，烘干后在100—150cC温度下保温1～2h，放在保温筒内随用随取。
4）选择合理的焊缝形状，严格按图纸加工零件坡口。
5）将焊缝两侧各30～50mm范围内锈、水等清除干净，减少氢气的来源。
6）裂纹往往出现在头道焊缝和焊根上，因此对***焊长度、焊脚高度和间隔也要作出相应规定。***焊缝若不得已在坡口内进行时，其焊缝高度应小于坡口深度的2／3，长度宜大于40mm。必要时在***焊之前进行预热。焊前对***焊缝进行检查，有裂纹时必须清除重焊。***焊的长度和间距，应视母材厚度、结构长度而定。
7)为减小内应力，防止焊接时产生裂纹，装配时要避免强行组装。
8)适当增大电流，降低冷却速度，有助于避免淬硬组织的形成。
9)控制层间温度，应略高于预热温度。
10)Q345C低温焊接后应进行缓冷，为减缓焊缝及热影响区的冷却速度，防止冷裂纹的产生，应对焊件及时保温，即把焊后的焊件立即加热到250～350。，并用石棉等保温2。6h后空冷，可减少焊缝中含氢量，防止产生冷裂纹，其加热方法、宽度同焊前预热。
虽然厚板钢结构施工难度较大，但只要控制措施得当，构件出现裂纹的比例会大大缩小，工程质量会有***提高，焊缝出现裂纹将会避免，可以有效地控制工业建筑工程质量。
钢结构连接方式的主要种类概述
关于钢结构江苏二手钢结构，我们首先来提一个问题，那就是：钢结构的连接方式有哪些？知晓了这个问题的答案江苏二手钢结构，才能让我们更加了解钢结构，对它的理解更加深入，所以下面我们就来展开具体的内容，希望能够给到大家一些帮助和启发。
在钢结构中，其连接节点可以分为三种形式，为刚性节点、半刚性节点以及铰接节点。我们在对其进行设计时，应考虑到节点的位置，二手钢构，以及所要求的强度、刚度等，以便对节点的形式、连接方式以及计算方法等进行合理确定，从而对钢结构进行合理施工和使用。
钢结构的连接方式，一般有三种，为铆接、螺栓连接和和焊接，下面就分别简单介绍一下。
1.铆接
就是先在构件上打孔，然后使用铆钉、铆板等将构件连接起来。不过它结构复杂，且用钢量多，二手钢构厂房，目前已经很少使用了。
2.螺栓连接
它又可以分为普通螺栓连接和高强度螺栓连接这两种。
二手钢结构 民生二手钢结构 ***二手钢结构厂家
民生钢构是一家***钢结构厂房、活动厂房、彩钢瓦，钢结构活动板房安装公司，承接各类钢结构工程，买卖二手钢结构厂房。公司致力于打造中国***钢结构厂房、活动厂房、活动板房企业。公司总部位于江苏苏州，拥有庞大的服务网点，民生钢结构市场高覆盖的服务获得多家公司和机构的认可。得发钢结构市场将以***精神为您提供安全、经济、***服务。***承接轻钢结构及彩钢板房屋设计、制作和安装。公司***，并早已通过ISO9001：2000国际质量体系认证，属于钢结构会员单位。
二手钢构多少钱一平-苏州民生二手钢结构 出售二手钢结构由述复二手钢结构提供。二手钢构多少钱一平-苏州民生二手钢结构 出售二手钢结构是述复二手钢结构（）今年***升级推出的，以上图片仅供参考，请您拨打本页面或图片上的联系电话，索取联系人：夏赤文。
