电气建筑机电安装工程技术建筑机电安装工程技术：
1、电气导管敷设标准化方法：
地下室敷设金属管道，材质为热镀锌钢管；
消防联动控制、自动灭火控制、通讯、应急照明、消防广播等线路均设计有金属管道保护；隐蔽保护层厚度不小于30mm（非消防线路15mm）。
屋顶、天台等室外场所
所有导线管均采用热镀锌焊接
对于钢管或塑料管，固定管夹选择壁挂式马术夹；将管线管垂直部分出地口端弯成半圆弧形防水弯或加防水弯头。
热镀锌丝管连接采用专用接地卡连接。两张卡之间的连接为：RBV-4ｍ㎡；非镀锌钢管（SC）接线时，连接两端用∮6~8圈。管道焊接跨过地线；将管接头两端的顶丝拧紧，直至螺帽脱落，完成接地跳线；
电气导管与采暖、热水、燃气管道平行距离不应小于300mm，交叉距离不应小于100mm；
电气导管穿过变形缝并与软管连接，为软管留有余量；变形缝一端加接线盒，金属导管需接地；
电气导管穿过变形缝并与软管连接，为软管留有余量；变形缝一端加接线盒，金属导管需接地；
2. 敷设电缆的标准化做法：
住宅楼内的空调、卫生间、厨房插座电路均为独立电路，其电线不宜与照明电路电线走同一管；是指同一交流电路的导线穿过同一根金属导管，管内或槽内不允许有接头；
管口有防护措施，穿线时不留保护套或护口器；对于室外安装的电线管，将电线或电缆插入管口后，将管口密封；
箱内接线排列整齐，电路编号齐全，标记准确。电器箱内电线连接紧密，不损伤线芯或绞合；
1、电缆预埋管埋设；
2、采购国标镀锌钢管，压弯头时使用专用液压弯管机，保证电缆预埋管弯头的质量。
3、在安装电缆沟模板之前完成电缆预埋管道的施工，避免因电缆沟钻孔、埋管而影响土建施工质量。
除了按图纸施工电缆预埋管外，还应考虑设备接线的实际位置，以便电缆预埋管一次性埋设到位，避免影响电缆外观因埋地管道位置偏差导致。
箱内接线排列整齐，电路编号齐全，标记准确。电器箱内电线连接紧密，不损伤线芯或绞合；
1、按规定高、低功率电缆排列，强、弱电控制电缆从上到下排列。
2、电缆敷设区域的温度不应高于电缆允许的长期工作温度。电缆与管道保温层外表面平行敷设时，距离应大于500mm，交叉时，距离应大于200mm。若无法达到距离，应采取隔热保护措施。
3、使用开孔器将电缆从电缆架引出，安装电缆管，焊接固定，并用阻燃软管接头连接。不要使用软管连接器，而是用热塑性管材保护管端。
1）电缆机械敷设速度≤15m/min，牵引力不大于7kg/mm2。严格防止电缆受到机械损坏。
2）电缆敷设完毕后，在两端制作电缆头，用塑料带扎紧，然后用热缩管将铠装电缆热缩，钢带要用箍紧。
3. 电气接线的标准化做法
使用连接端子后屋顶钢结构除锈刷油，可将不同截面的电线压在同一端子上。同一端子上不能连接超过2根线，防松垫圈齐全；
控制电缆制作完成后，电缆芯线应拉直、排列整齐，绑扎距离应均匀，间距为100~120mm。它们应垂直或水平规则排列。备用磁芯长度应留有适当的余量。二次接线线芯应弯曲弧度一致，接线胶头长度一致。将多股线芯压入线鼻，线头露出线鼻0.6~1mm。
4. 电桥安装标准化实践
支吊架一般直接焊接在预埋件上。如果没有预埋铁，可用膨胀螺栓固定。可直接焊接固定在钢结构上。安装完毕后，应将焊接部位重新涂漆。电缆支架应明确接地，接地良好。
在屋顶等一些室外场所选择桥架时，需要考虑底盘是带排水孔的热镀锌防雨桥架，盖板是防雨压盖；地下室桥为热镀锌桥（供电等桥梁有特殊要求的除外）；
所有需要防锈处理（非镀锌、烤漆、喷涂）的桥梁支吊架均应涂防锈漆和面漆（应在安装前完成）；
电缆桥架水平安装的支吊架间距为1.5~3m；
电缆桥架宽度600mm及以下的托盘或梯子采用螺杆吊杆和角钢吊杆；不同宽度电缆桥架吊杆规格（详见表格）；
靠墙宽度100m及以上的电缆桥架支架可采用角钢支架安装。支架可由桥梁生产厂家提供，也可由供应商自行制作、安装；
对于垂直安装的桥梁（如竖井内），支架间距为2米，材质为厚度不小于4mm的扁钢固定在桥底或∠30*3~∠50*5角钢桥两侧用螺栓固定钢。
平行间距：与一般工艺管道平行间距0.4米； 0.5米内有易燃易爆管道；带保温管0.5米，不带保温管1.5米；交叉间距：一般工艺管道为0.3米； 0.3米，易燃易爆管道0.5米；有保温管时0.3米，无保温管时0.5米；
5. 预分支电缆的标准化实践
预分支电缆：电缆井顶部预埋挂钩；每层固定支架不少于2个，最低固定支架距地面高度为500mm。
6.电气接地装置的标准化实践
焊接搭接长度：圆钢与圆钢或扁铁≥6d；扁钢及扁钢≥2b。 （d为圆钢直径，b为扁钢宽度）扁钢搭接焊缝不应少于3条边（“两长一短”）
7. 电引下线标准化实践
主体施工时，利用柱内、外主筋作为防雷引下线。每组引下线不少于2根≧Ф16mm钢筋，并应有良好标志；
8. 电气测试点的标准化做法
以主钢筋作为引下线，焊接40*4镀锌扁钢，在距室外地面0.5m处设置不锈钢或塑料箱盖隐蔽测试点，箱盖有接地标志；
9.电气防雷带标准化实践
防雷带安装高度为150mm，支架间距为1000mm，拐角处间距为300mm（上海地区特殊要求除外）。布局均匀可靠，平直挺拔；防雷带穿过伸缩缝、沉降缝，并有圆弧余量；
屋顶、屋顶金属管道、金属水箱、风道、油烟机空调室外机等所有金属物体均连接防雷装置（结构施工时必须预埋-25*4扁钢）；
配电箱（柜）的可开启门应采用镀锡铜编织层或RBV-6接地线接地，接地线应与接线端子可靠连接；
地下室、井道等场所墙上明装电器箱安装高度距地面1.2~1.5m（大箱1.2m）；
10. 电气照明装置安装的标准化做法
疏散通道感应灯间距≤15m（人防工程≤10m）；走道拐角面积≤1m；
航空障碍灯的选用：光强低（安装在距离地面60m以下时使用）为红色常亮灯；高光强（150m以上）为白色闪光；中等光强（60~150m）为红色或白色闪光；航空障碍 灯具供电按主建筑最高负荷等级要求供电；
游泳池及类似场所的灯具（水下灯、防水灯）均设有等电位连接，其电源设有专用漏电保护装置；从电源通向灯的导线管是绝缘导管；
车库出入口照明灯具不宜安装吊链；
软绳吊灯的绳索两端都有保护扣，两端的芯线均镀锡；使用螺口灯头时，将相线连接到螺口灯头中间的端子上。
安全出口灯安装在门框100mm处；双头应急灯底边2.4m；疏散灯高度为600mm；
11. 电气面板安装的标准化实践

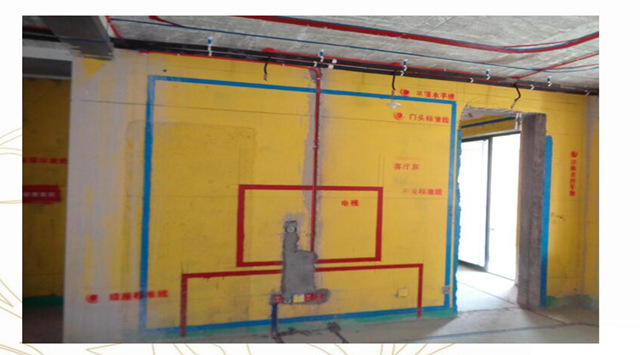

普通室内面板安装高度（从底边到地面）：开关1.3m，插座0.3m（卫生间、阳台等防溅插座1.5m；抽油烟机、排气扇插座2.2m；壁挂式空调器）空调插座安装高度2.0m）；视角要求：同一房间内偏差小于5mm，并排安装高度差小于1mm，面板紧贴墙面，四周无缝隙，表面光滑整洁，无裂纹或划痕；
入户门处的客厅照明开关沿开门方向安装，即安装在门锁一侧的内墙上，水平距门框150~200mm；
1、电缆防火、致密，防火可靠。
2、防火密封外形美观，防火板、防火泥形成规则的几何形状，整齐一致。
给排水：
1、给排水设备安装规范操作规程
与电梯基坑相连的集水井排水管底部应与电梯基坑最低点齐平，集水井一端距井口200~300mm；
安装污水泵时，阀门及附件的安装顺序从上到下为闸阀、止回阀、压力表（如有设计）、橡胶接头，排水管穿过预埋件时加套管。放置井盖；
膨胀节安装在连接各层水平支管的三通下部；高层建筑≧110的外露排水塑料管每层均设有阻燃圈；
排水立管支架和吊架应使用与管道材料相匹配的吊架建造；管夹与排水管紧密接触；
立管、支管安装完毕后，按要求进行充水、通球试验；
同层排水土建结构降低：卫生间采用普通三件套形式布置且长边不超过3.5m时，结构降低高度为250mm；当浴室内卫生洁具数量超过5个或长边超过3.5m时，结构降低高度为300mm。浴室取暖器排气孔中心距离上层浴室结构板底部40mm，孔径为φ80；立管及管件的安装：在精装修的房间内，根据设计确定的卫浴电器位置，安装PE伸缩缝、PE三通或四通、立管。连接管道，然后安装PVC50二次排水地漏，最后分两步浇筑混凝土挂孔；
2、给排水管道安装规范做法
地下室墙面套管、地面套管、屋顶套管安装刚性防水套管（本条适用于所有分支机构）；管道穿墙而受振动或防水要求严格的结构，必须采用柔性防水套管；
材质选择：室内给水支管选用PP-R，采用热熔连接。管夹应采用闭口式卡箍，不宜采用开口式U型卡箍；泵房给水管、井立管宜采用钢塑复合管； PPR用于冷水（≤40℃）系统，采用PN1.6MP管材及管件；热水系统采用PN2.0MPa的管道及管件。
≥DN100时为卡箍连接或法兰连接，﹤DN100时为螺纹连接（本条也适用于消防管道）。
屋顶裸露管道、露天走廊管道、地下室出入口管道以及其他冬季达到或接近冰点的管道均需保温。保温层宜采用橡塑或岩棉，宜采用镀锌薄钢板或铝合金板。作为保护层；
连接方式：系统中所有水管均采用镀锌钢管或沟槽连接。 DN﹤80时采用螺纹连接，DN≧80时可采用沟槽式连接；
材质选择：室内消火栓系统所用管道及配件全部采用镀锌钢管及镀锌配件；
管螺纹加工无断丝、漏丝，外露2-4根螺纹；外露螺纹部分涂有红丹防锈漆进行防腐处理；管道、管件中心线在同一直线上，不倾斜；按不同管径加工管槽，但不能太深或太浅；管夹与管径一致，并用配套螺栓紧固；
管道涂漆：在管道表面涂红色面漆，均匀无花纹；非镀锌的支吊架及配件除锈后涂刷一次铁红色防锈漆和面漆；消防喷淋管道采用角钢或槽钢吊架，DN80及以下单根或两根管道共用吊架时，采用∠40*4角钢作为支撑吊架； DN100及以上单根或两根管道共用吊架时，采用5#槽钢角钢。制作支吊架时，三根以上管道共用一套支吊架时，应根据管道规格适当调整角钢或槽钢规格，以满足荷载；
管道支吊架与管口的距离不应小于300mm，距末端管口的距离不应大于750mm；支管上和相邻两个管口之间的每一管段至少应有一个吊架，吊架之间的距离应为3.6米。 ；管道主管支吊架参考距离：DN32~40（含），4米； DN50~80，5米； DN100~150，6.5米； DN200~300，9.5米；管道转弯或接头处加装支吊架；
对于≥DN50的管道，采用螺旋吊架时，在15米以内的每个直线段加装防摇支架，管道转弯时加装防摇支架；喷雾立管固定支架采用5#角铁，安装高度1.6m；垂直安装的主管除中间用管夹固定外，还应在主管的首尾处加装防摇支架，或用管夹固定。安装位置距地面或地板的距离应为1.5至1.8米；
连接机械三通时，应检查机械三通与孔之间的间隙。各部件应平整，然后紧固到位；机械三通开口间距不应小于500mm，机械四通开口间距不应小于1000mm；机械三通和机械四通连接时，支管直径应符合规定；
喷嘴：安装喷嘴时，采用专用弯头或三通连接；喷嘴末端采用大头或小头，不采用充芯缩径；从支管到末端均采用DN25镀锌钢管进行安装；
流量指示器：流量指示器安装在水平管道的上侧，其作用方向与水流方向一致；安装后水流指示器的桨叶和膜片移动灵活，不与管壁碰撞；
水泵安装：37KW及以上水泵（含消防喷淋、生活水泵）修设在基础正上方的屋顶上。 U型钩预埋件预埋，预埋件与钢板焊接在一起；
水泵底部采用减震措施；
若改变水泵吸水管直径，应采用偏心头，平面朝上，斜段朝下；吸水管应设有支架；
管道的进出水管应设有活动支撑或托架，防止水泵运行时振动损坏配件；按要求悬挂启闭标志并喷洒水流方向和文字说明；
防火封堵方法：屋顶采用防火板封堵，电缆桥架周围大于100mm的开口中心采用防火枕，并添加防火泥填充；
通风和空调：
1.送风、排烟/排烟系统标准化实践
支撑、吊架应采用螺钉和防摇支架的形式；长边尺寸400mm及以下风管支吊架最小距离为4米，400、3米以上（2500mm以上按设计），垂直安装支架间距为4米；防火阀、排烟阀、排烟口安装独立的支吊架，地下室通风管道内每隔6米安装防摇角钢支架；
室外风机加装防雨棚；地下室风机房、水泵房、配电房、弱电房等设备房下方设有百叶窗，上方设有通风设备。
风机外露的传动装置（如皮带轮等）有镀锌铁皮制成的防护罩保护，直通大气的出风口安装有防护网；
冷却水管立管支架：
立式管道承重支架适用于DN200以上的冷却水系统立管；立式管道固定支架适用于各类冷却水系统；
支架详细信息（1）：
1）为了便于套管和管道保温施工的安装，建议钢支架框架底部距楼板成品面的距离不宜小于150mm；
2) 尺寸表(mm)
工艺要求：
1）使用该支架时，相关结构专业人员需要考虑管道运行过程中荷载对结构安全的影响；
2）固定支架焊缝应进行目视检查，符合焊接工艺要求（见焊接工艺章节），并纠正焊接变形；
3）冷却水管承重支架一般位于管井底部，数量根据设计要求或受力计算确定；
4）冷却水管道一般不考虑管道补偿；
5）仅安装一个固定支架时，立管底部第一个水平支架需要加固或加大支架用钢型号（具体尺寸需经过受力分析后确定。见承重支架的应力计算见附录1）；
6）合格的支吊架应进行防腐处理（见除锈、防腐、涂油章节）并妥善保管。
7）图示仅显示单管样式，多管组合使用；
8）支架筋和支撑板的选用参照HG/T21629-1999管架标准图或室内管道支架吊架03S402；
9）冬季运行的冷却塔（能源塔）的管道设置应参照冷冻水管道。
支架详细信息（2）：
3.水平管道支架的标准化做法
适用范围：
1）此支架适合安装在空间比较小的地方，特别是天花板空间有限的地方；
2）本支架仅适用于外径≤108mm的管道。
4.冷藏室支架标准化实践
5、风管穿过墙壁和地板的标准化做法：
当风管穿过需要封闭的防火、防爆墙壁或地板时，应设置预埋管道或保护套管，钢板厚度不应小于1.6mm。风道与防护罩之间的空间应采用不燃、对人体无害的柔性材料密封。除上述以外的隔墙无需保护外壳。
工艺说明： 1）钢套管及密封材料应与成品表面齐平；明装风管外壳表面应采用防火板密封，如上图所示；
2）风道吊架采用双螺母锁紧，丝杆外露2～3扣；
3）在水平风管穿墙或伸缩缝预留孔内加1.6mm以上钢板套管，并用其他材料填充套管。风管穿过墙壁的外壳表面用防火板密封，防火板的四个角用膨胀螺栓固定在墙壁上。防火板尺寸必须比预留开口至少大50mm；
4）加工风道、防火阀支吊架的螺孔；
落地式空调及风扇安装 (4)
橡胶减振垫与设备底座、设备基础的结合面必须垫垫钢板。对于空调机组，冷凝水管应设有水封。水封高度应根据设备要求设定或经计算确定。当冷凝水排水距离过长时，应将水封段与排水横管断开，防止水流受阻。冷凝水排水主管应设置坡度和坡度排水点，不能直接插入地漏。
工艺要求：
1）风机安装前，应根据设计图纸、产品样品或实际风机对设备基础进行全面检查，确保符合尺寸要求。
2）设备的基础强度应满足设计要求。安装风机前，应将基础表面的麻点铲掉，以便二次浇筑混凝土或水泥砂浆与基础紧密结合。
3）安装橡胶振动垫时，您需要考虑操作环境温度。不要让橡胶振动垫超过工作温度。橡胶减震器通常仅适用于-15〜+70℃的温度范围。
4）当用串联使用橡胶阻尼垫时，必须在中间安装钢板以将其分开，并且不应超过三层。橡胶阻尼垫的凹槽必须清洁且没有碎屑，以避免影响阻尼效果。
5）必须用钢板填充橡胶冲击垫和设备基础和设备基础之间的关节表面。
6）可以根据设备的振动阻尼要求选择橡胶阻尼器或弹簧阻尼器。
7）安装设备后，应及时松开连接到风扇盒的弹簧阻尼器。
小型排气风扇的安装（5）：
工艺要求：
1）将排气风扇安装在墙上时，电线套管的长度由风扇长度或墙壁的厚度确定。
2）墙应该是承载墙。如果墙壁的厚度大于风扇管的长度，则可以将短管连接到空气出口端。如果壁的厚度小于管道的长度，则多余的部分应在室内侧。对于承重填充墙，应根据墙壁厚度设置钢筋混凝土框架，并且框架和墙之间的连接结构应由结构专业人员设计。
3）在安装过程中，应首先卸下风扇外壳上的电气接线盒，然后移动到墙上的合适位置。电源线应通过套管引导到接线盒。接线盒的位置和埋入管道的方法应在电气施工图中显示。
4）图2适用于无法移动电气接线盒的轴向流风扇的安装，但可以从袖子中取出整个风扇。
5）在图2中，焊接圆柱体的所有部分，焊接高度不应小于焊接部分的最小厚度。
6）金属组件的所有暴露部分都应用浮动生锈清洗，然后用两层抗lust底漆和两层混合油漆涂上涂料。
7）图1中的L值是根据风扇模型和壁厚确定的。
8）规范表中的安装尺寸根据实际条件进行调整。
聪明的：
1。火灾警报的标准化做法
警报和链接：不同系统和当前类别的行不在同一管道中运行。铺设线时，选择不同的电线颜色。在同一项目中，同一线的其他电线的颜色应相同，并且应标记端子块；
2。访问控制系统的标准化实践
单元门入口对讲机主机：固定在单元门或设备旁边的侧壁，如果可能距成品表面高1.5米（左下）图），当主机安装在户外时，应采取防水措施；
出口按钮：嵌入式框的底部位于地面上方1.3米处。如果嵌入在同一壁上的开关，则底部高度相同，两者之间的水平距离为0.2米。嵌入式盒子和门之间的水平距离为0.20米（如果没有足够的空间，可以是居中的地方）；
室内扩展：嵌入式框的底部距离地面高1.3米。同一壁和开关面板的水平高程是一致的。嵌入式86盒的底部距离地面高1.3米。对讲机扩展名的嵌入式框是嵌入式开关框的水平。间距为0.2米；
3。入侵警报系统的标准化实践
室内警报扩展嵌入式框和视频对讲机的底部保持在同一水平，离地面高1.3米，两者之间的距离为0.2米；
壁挂窗帘探测器的嵌入式盒子的底部位于地面上方2.2米处。它安装在需要保护的门和窗户的侧壁上。水平方向与需要保护的门和窗户的侧壁之间的距离为0.3米。检测器电缆需要隐藏在检测器支架中。如果您需要在细分门的门上安装红外探测器，则很容易将其安装在天花板上；
4。电视监视系统的标准化实践
地下车库中的壁挂安装，嵌入式电线箱的底部位于地面上方2.5米处；天花板安装应位于主通道的中间；应考虑地下车库入口和出口相机的安装位置应考虑尽可能避免背光；
5。电缆铺设和终止的标准化实践
信息框：对于弱电流接线，有线电视和网络信息共享一个智能盒，盒子的底部应水平放置并藏在距地面0.3米的地方，否则水平或垂直间距应至少为0.1米；在户外安装设备盒时，必须为防水和散热而提出其他注意事项；
弱电流设备盒和管道井和地下车库中的电源箱的材料厚度必须≥1mm。盒子中的所有设备都必须以有序的方式安装，并固定在设备盒的底部。所有连接电线必须永久连接。性迹象，按顺序绑住。
禁止强大和弱的电力共享相同的插槽。电缆槽和电线框架上的电缆绑定间距是均匀的，结合线扣既整洁又紧密，并且绑定的线端应隐藏；
7。计算机室标准化实践：
计算机室的基本地板应平坦屋顶钢结构除锈刷油，光滑且无尘，水分含量不超过8％。它应在安装前进行清洁，并在必要时用隔热润滑脂或油漆涂漆。放置防静电地板后，应清洁。擦拭和打蜡，抗固定地板应没有污渍，划痕等。
接地：计算机室中信号电涌保护器的接地端子应为多链绝缘铜导体，横截面面积不少于1.5mm2，并且与本地等电位接地端板的单点连接计算机室；电源线的电涌保护器（SPD）应安装在受保护设备的电源线的前端，并且每个端子应连接到分配框中线端子的相相线；电涌保护器的接地端子应连接到配电箱的保护式接地线（PE）。 ）接地板板连接，分配箱的接地终端板应连接到闪电保护区的等电位接地板；带接线端子的电源线振兴保护器应受到压接；
带有绑定柱的电涌保护器使用电线鼻子连接到装订柱；
