钢结构学习系列 第六讲
从这堂课开始我们正式开始学习钢结构
图形表示和详细图纸阅读
前面几讲简单讲了绘制图例，注释样式等，这讲都会用到，而之前没有讲到的也会在后续的内容中逐步补充。
1、钢材的标记方法
审查
2.螺栓、孔、电铆钉的标示
3.波纹钢板的表示方法
波纹钢板代表为YXH-SB；
YX——压印汉语拼音字母；
H——波形钢板波高；
S——波形钢板波距；
B——波形钢板的有效覆盖宽度；
t——波纹钢板厚度
例如YX130-300-600表示波纹钢板的波高为130mm，波距为300mm，有效覆盖宽度为600mm。波纹钢板的厚度通常与材料性质一起表述。
例如：YX173-300-300，表示波纹钢板波高为173mm，波距为300mm，有效覆盖宽度为300mm。
如图所示：
4. 焊缝符号的表示
焊缝符号的表达方法及相关规定：
（1）焊接引出线由箭头和两条参考线组成，其中一条为实线，另一条为虚线。两条线都是细线。
（2）基线虚线可以画在基线实线的上方或下方。基线一般应与图面标题栏平行，只有在特殊情况下才可以与标题栏垂直。
（3）若焊缝在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝在接头的非箭头侧，则基本符号标注在基准线的虚线侧。如图所示：
（4）当焊缝双面对称时，基准线不必加虚线。
（5）箭头线相对于焊缝的位置一般无特殊要求钢结构铆钉连接图片，但标记单侧焊缝时，箭头线应指向有坡口一侧的工件。
（6）与基线相交或者相切的基本符号和补充符号，以及与基线重合的线段，用粗实线表示。
（7）焊缝的基本符号、辅助符号和补充符号（尾部符号除外）均为粗实线。尺寸数字原则上也为粗实线，尾部符号为细实线。尾部符号主要用于标注焊接工艺、方法等。
（8）在同一张图纸上，当焊缝形式、截面尺寸及辅助要求相同时，可只选择一处标注焊缝符号及尺寸，并加注“同一焊缝符号”。同一焊缝符号为3/4圆弧，画在引出线的转折处（见图（a））。
当同一张图面上有多处相同的焊缝时，可将这些焊缝分类编号，标在尾部符号内，分类号为A、B、C……，可选择其中一种同类型的焊缝标记代号（见图（b））。
（9）全焊透角焊缝的符号应按下图所示标记。全焊透角焊缝的符号是在引出线的转折点处画一个黑色圆圈。
（10）对于图中较长的角焊缝（如焊接实心钢梁的翼缘焊缝），可直接在角焊缝旁边标注焊缝尺寸值K，而不必用引出线，如图所示。
（11）当连接长度内仅有局部截面有焊缝时，标记如图所示。K为角焊缝焊脚尺寸。
（12）当焊缝分布不规则时，标注焊缝符号时，加实线表示可见焊缝，加网格线表示不可见焊缝。标注方法见图。
（13）两焊件相互焊接且具有单面焊缝双面不对称坡口时，引出箭头指向坡口较大的焊件，见图。
（14）围绕工件的焊缝符号用圆圈表示，画在引出线的转折点处，并标注其焊缝角度尺寸K。
（15）三处或三处以上焊件相互焊接时，焊缝不能标记为双面焊，应分别标注焊缝符号及尺寸。
（16）施工现场焊接的焊接件焊缝必须标有“现场焊缝”符号。现场焊缝符号是在引接线拐弯处画的一面黑色三角旗。
（17）当两处焊接部位仅有一处有坡口（如单面V形焊缝）时，引出箭头指向有坡口的焊缝。
5.常用的焊缝标记方法
原表有问题钢结构铆钉连接图片，以下截图如下
注：实际应用中，基线中的虚线常常被省略。

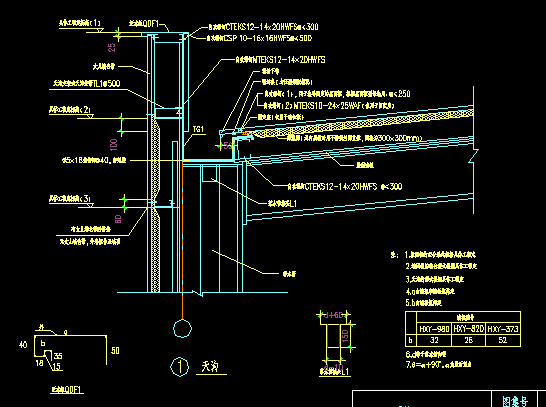

6.钢结构节点详图
钢结构连接有焊接连接、铆钉连接、普通螺栓连接和高强度螺栓连接等，连接部位统称为节点。钢结构节点设计的原则是安全可靠、构造简单、施工方便、经济合理。
阅读节点施工详图时，应特别注意连接件（螺栓、铆钉和焊缝）和辅助件（拼接板、节点板、垫片等）的型号、尺寸和位置的标注。应了解节点详图上螺栓（或铆钉）的数量、类型、尺寸和排列方式；应了解焊缝的类型、尺寸和位置；应了解拼接板的尺寸和放置位置。
下一堂课将从支柱开始。你觉得这堂课很无聊吗？
PS：装配式结构中钢结构发展潜力最大，如果国内钢结构厂家将节点设计成标准件，并获得相关部门的许可，其蓬勃发展的势头可想而知。
